XBJ-3 Cabezal de fresado único Máquina de biselado de placa de funciones múltiples

A. Singularidad de XBJ-3 Máquina de la placa de metal de la cabeza XBJ-3 Máquina de la placa de metal :

1. Característica:  El modelo XBJ-3 es el modelo 'más pequeño y compacto ', entre todos los productos de la máquina de fresado de bordes de chapa de la serie XBJ;

2. Implicación de 'más pequeño y el más compacto ' para la máquina biselante de borde de placa de metal XBJ-3 :

1) Más pequeño:  XBJ-3 Máquina de biselante de borde de placa de metal:

a) XBJ-3 tiene máx. Un carrera efectiva de 3000 mm para la fresado de borde, esta es la especificación más pequeña para todas las máquinas para el biselado de chapa;

b) Como referencia, los modelos de la serie XBJ generalmente son de XBJ-3 a SXBJ-18 (con un traza de fresado de borde de 18,000 mm);

2) El más compacto:  XBJ-3 Máquina de biselado de placa de metal:

A) Esto significa que el equipo modelo XBJ-3 tiene la tabla de trabajo más corta y, por lo tanto, el tamaño general de la máquina más compacto. Está equipado con 1 conjunto de cabeza de fresado;

b) El otro modelo de contraparte para la misma máquina de especificación de trazo de 3000 mm para la fresado de borde es SXBJ-3 , que tiene 2 conjuntos de cabezas de fresado instaladas;

c) En consecuencia, el lecho mecánico del modelo SXBJ-3 es más largo que XBJ-3 aquí, para acomodar el segundo ^conjunto de cabeza de fresado y su carro en movimiento;

3. Como puede observar desde la primera foto adjunta y debajo, la máquina modelo XBJ-3 para la fresación de borde tiene una longitud y altura general realmente compacta, lo cual es muy conveniente y ahorra espacio en el transporte, disposición e instalación:

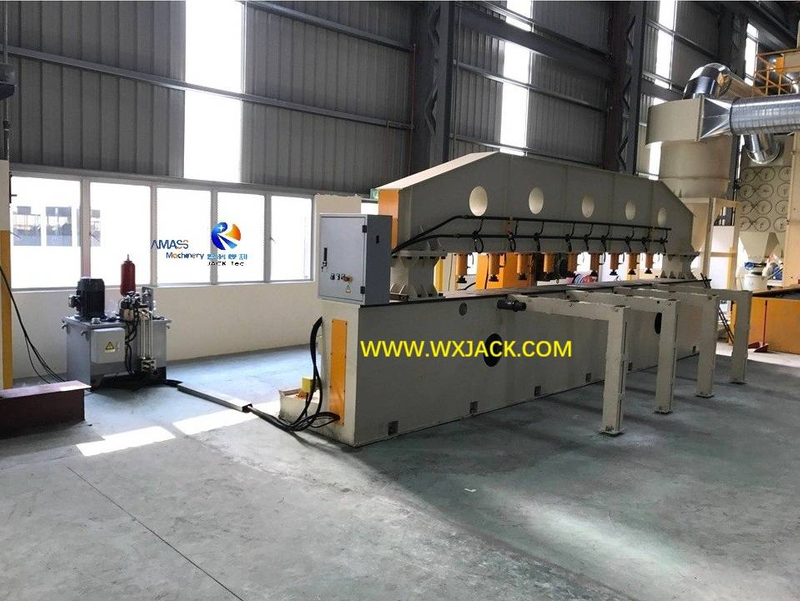

Wuxi Jack XBJ-3 Máquina de biselado de placa de chapa modelo en el taller del sitio del cliente: ( Fig.1 )

B. Campo de aplicación de la máquina de biselado de chapa XBJ-3 :

1. Campo de aplicación:  con tal 'pequeño ' de la máquina de fresado de borde de la placa, los ejemplos de su aplicación más popular son la industria de la maquinaria de construcción/ industria de vehículos/ maquinaria de ingeniería, para prepararse en la fabricación de placas de metal, mediante el rango de vanguardia en placas de metal, que se convertirán en varios tipos de miembros de la estructura de soldadura para el ensamblaje posterior y la construcción;

2. Los tipos de bisels más seleccionados, que se pueden hacer con la máquina de biselado de chapa: ( Fig.2 )

C. Características técnicas de la máquina biselante de borde de placa de metal XBJ-3 :

En Wuxi Jack, 'Small ' no significa necesariamente 'simple ', ni siquiera 'bajo costo y calidad inferior '. En su lugar, para la máquina de biselado de placa de modelo XBJ-3:

1. Mismo cabeza de fresado que otros modelos de fresado de borde :

1) Con el tamaño relativamente 'pequeño ' de la carrera de fresado de borde largo de 3000 mm en las piezas de metal de las piezas de trabajo, la máquina modelo XBJ-3 también está equipada con el mismo cabezal de fresado de 7.5kW , idéntico a cualquier otro modelos de máquina de molienda de borde de placa de la serie XBJ con tamaño más grande;

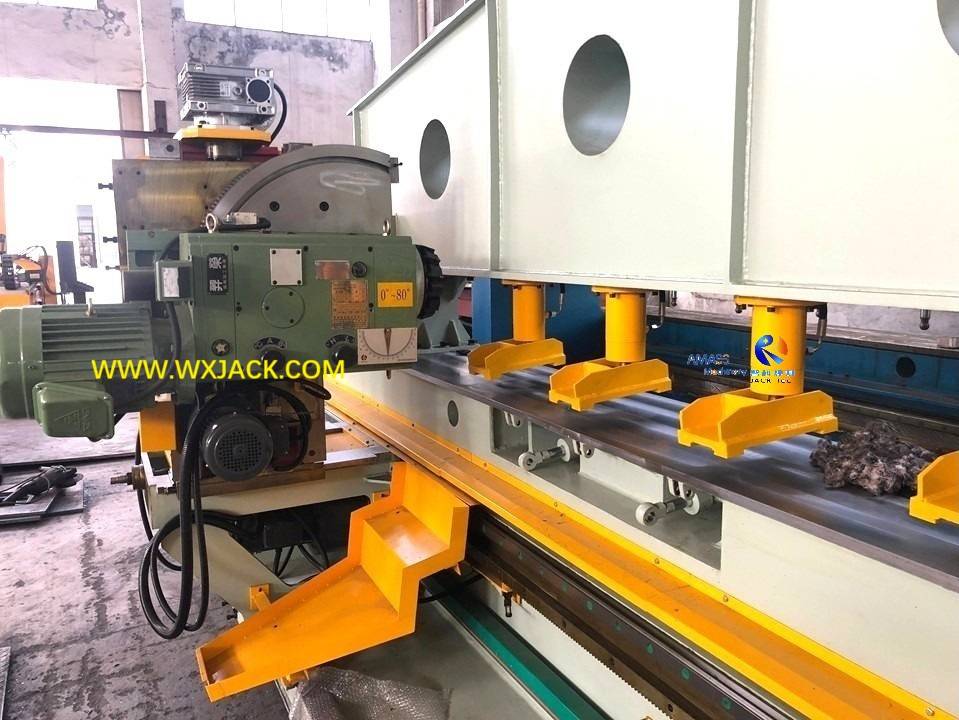

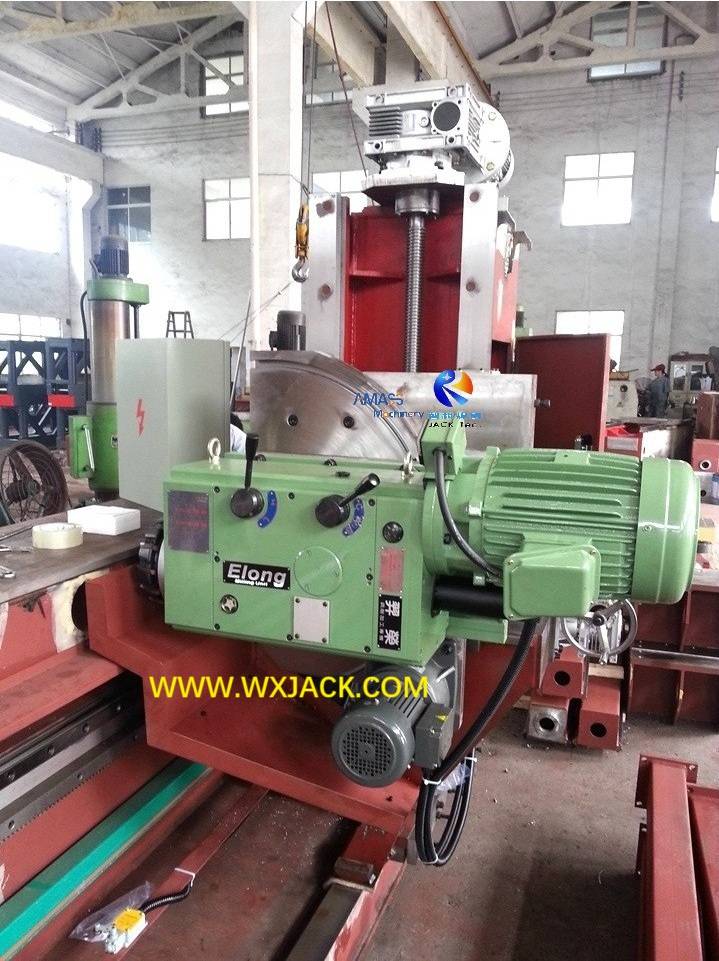

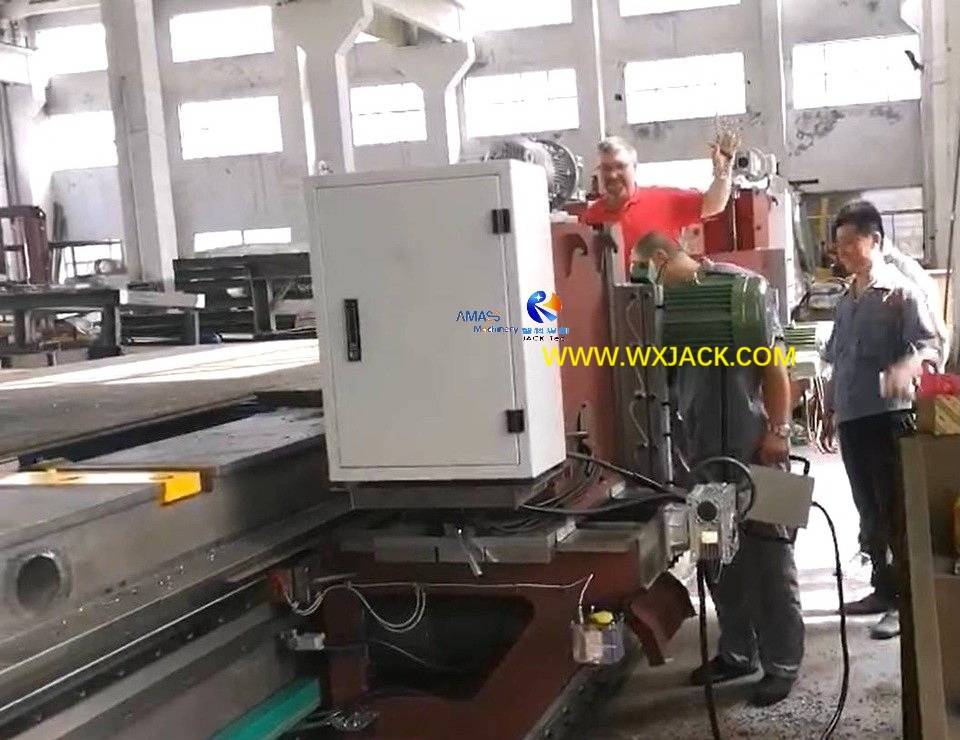

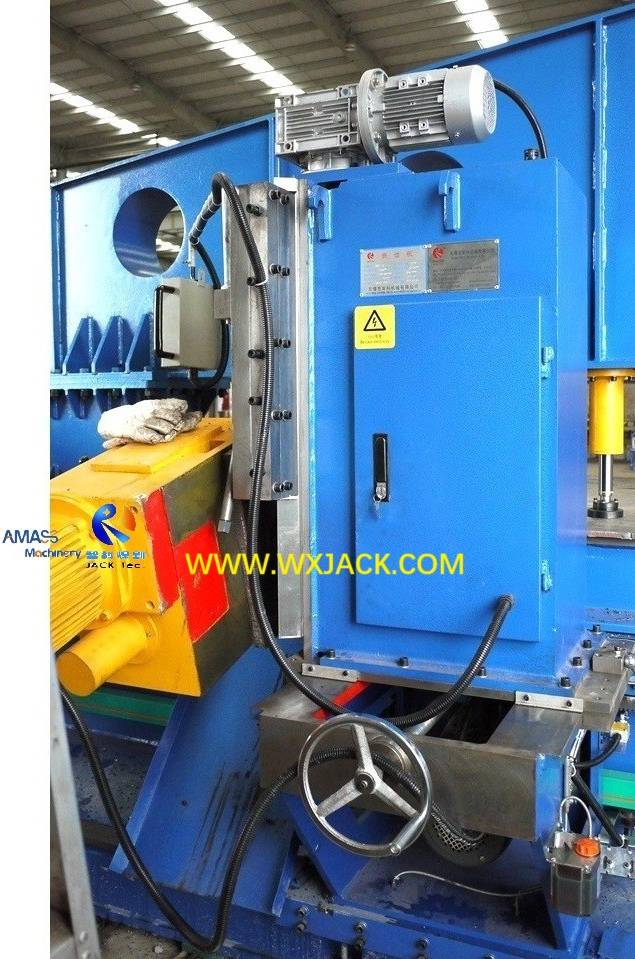

2) El cabezal de fresado de calidad superior de alta potencia de 7.5kW para la máquina Wuxi Jack para el biselado de borde: ( Fig.3 )

2. La misma versatilidad que otro modelo : además, la máquina de configuración de cabeza única XBJ-3 puede cumplir con el funcionamiento de biselado de todo el propósito general. Es por eso que se nombra como equipo de chaflán de chafas de lámina de múltiples funciones;

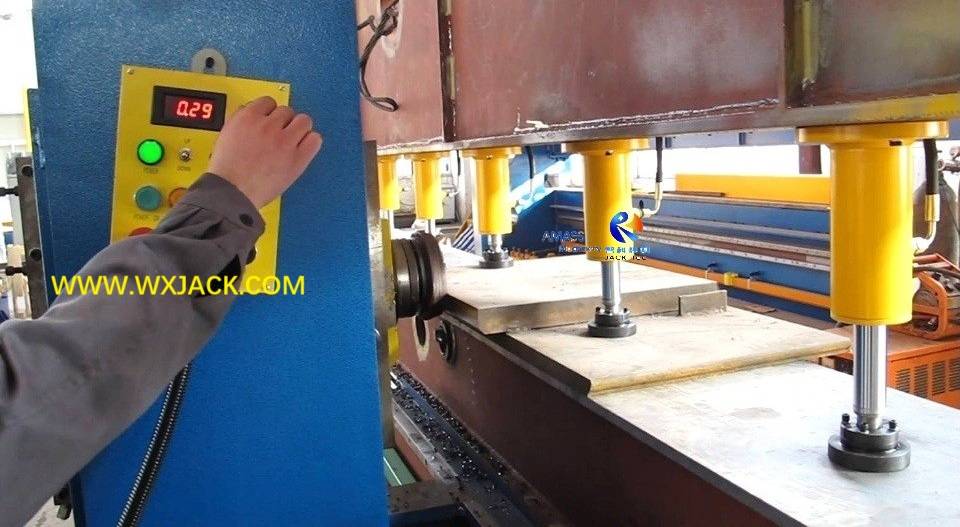

3. Los mismos rieles de guía para el movimiento de la cabeza de fresado que otros modelos de máquina de biselado de placa de chapa :

1) Durante el proceso de fresado de borde de la placa, el movimiento de la cabeza de fresado a lo largo de la mesa de trabajo de la máquina se guía con 2 piezas de guiders paralelas;

2) Estas 2 piezas de guideras paralelas se ensamblan en el lecho mecánico de la máquina, asegurándose de que el funcionamiento del carro de fresado sea totalmente confiable y estable y, por lo tanto, el efecto de fresado del borde de la placa de la máquina de fresado del borde de la placa;

3) La guidrica superior se ensambla con orientación colgante (vertical), y la guideril inferior se ensambla con orientación de colocación (horizontal);

4) De esta manera, el carro de fresado se sujeta firmemente y suavemente a lo largo de toda su carrera de trabajo de trabajo;

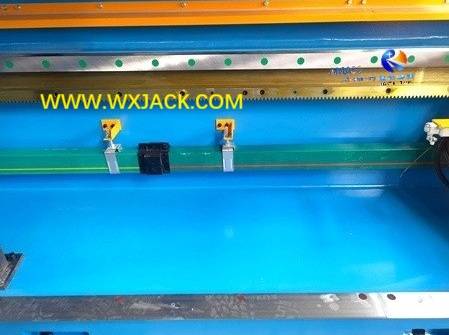

5) Los rieles de guía de doble capa en Wuxi Jack Sowet Metal Plate Borde Máquina: ( Fig.4 )

D. Rango de suministro de XBJ-3 Máquina de la placa de la placa de cabeza de fresado único :

1. Cuerpo mecánico de XBJ-3:

Incluyendo : 1 juego de lecho de máquina, haz superior, unidad de fresado, rejilla de alimentación y sistema eléctrico cada uno;

2. Sistema hidráulico de XBJ-3 :

Incluyendo : 1 conjunto de estación de bombas independiente con acumulador;

3. Máquinas herramientas para XBJ-3 :

Incluyendo : 1 conjunto de placa facial estándar de φ200 mm, varilla de tracción y llave cada una;

4. Partes de repuesto de XBJ-3 :

Incluyendo : 1 conjunto de anillo de sello de aceite de gato hidráulico, 1 pieza de 2a/ 4a fusible cada uno;

5. Documentos técnicos de XBJ-3 :

Incluyendo : 1 conjunto de libros manuales, certificado de calidad cada uno, 2 conjuntos de unidades manuales de molinería, dibujo de cimientos.

E. Parámetros técnicos de la máquina de molienda de borde de placa de metal XBJ-3 :
