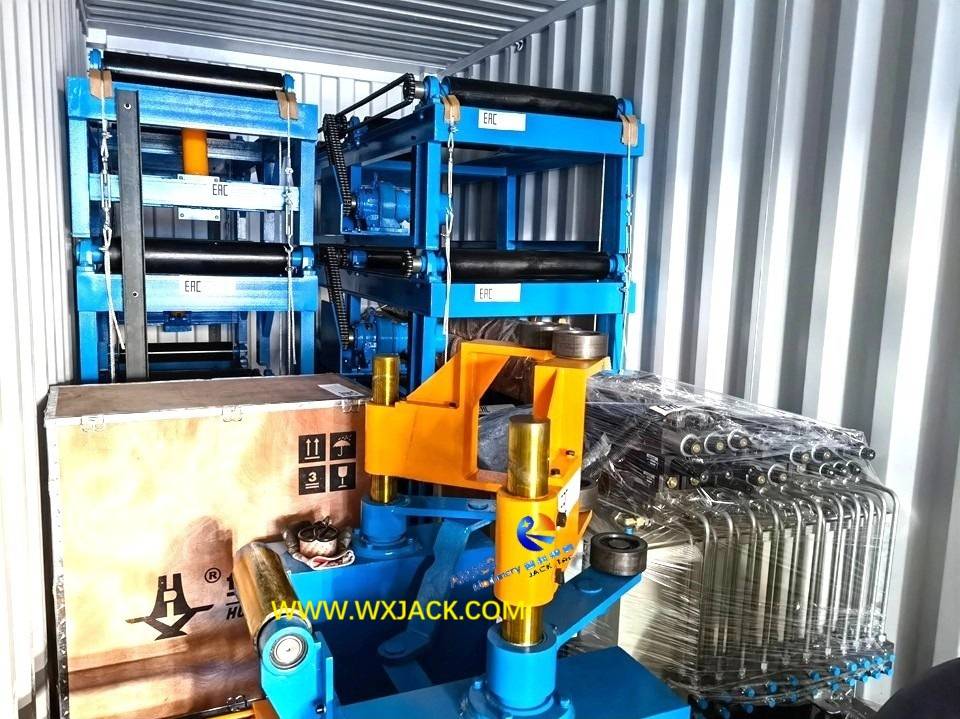

'Fit Up Full ' explica el punto de inicio en el desarrollo de la máquina de fabricación de haz Phj y Zhj Series 3 en 1 h : ese conjunto de tales máquina de producción de haz H de tales es igual a la línea de producción de la máquina de haz de H de 1 h..
1) Al hacer luz de luz de luz a mediana haz H de haz H, el conjunto único de la máquina de la serie PHJ/ ZHJ incorpora grupos de funciones completas de la línea de producción de haz H de H;
2) Debido a esta integración, también se elimina la transferencia intermitente de material entre todas las máquinas de producción del haz H en la línea.

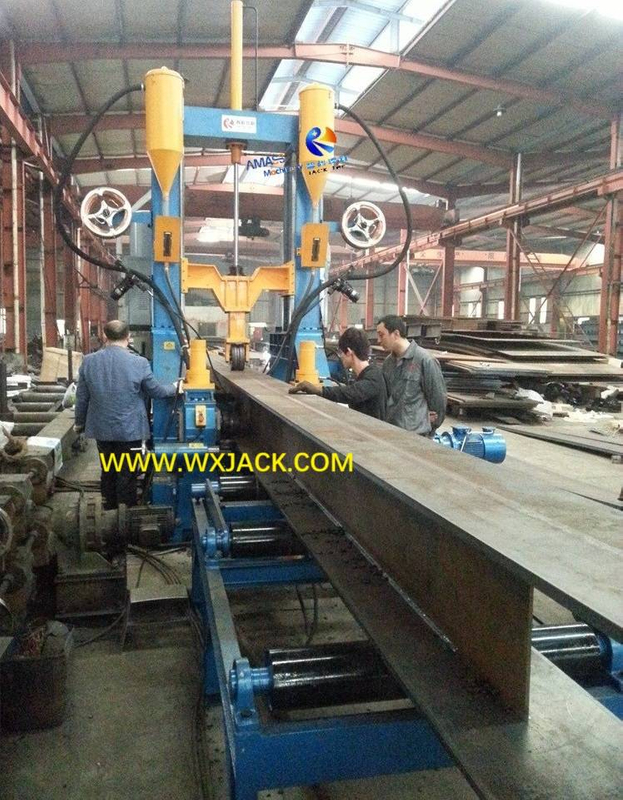

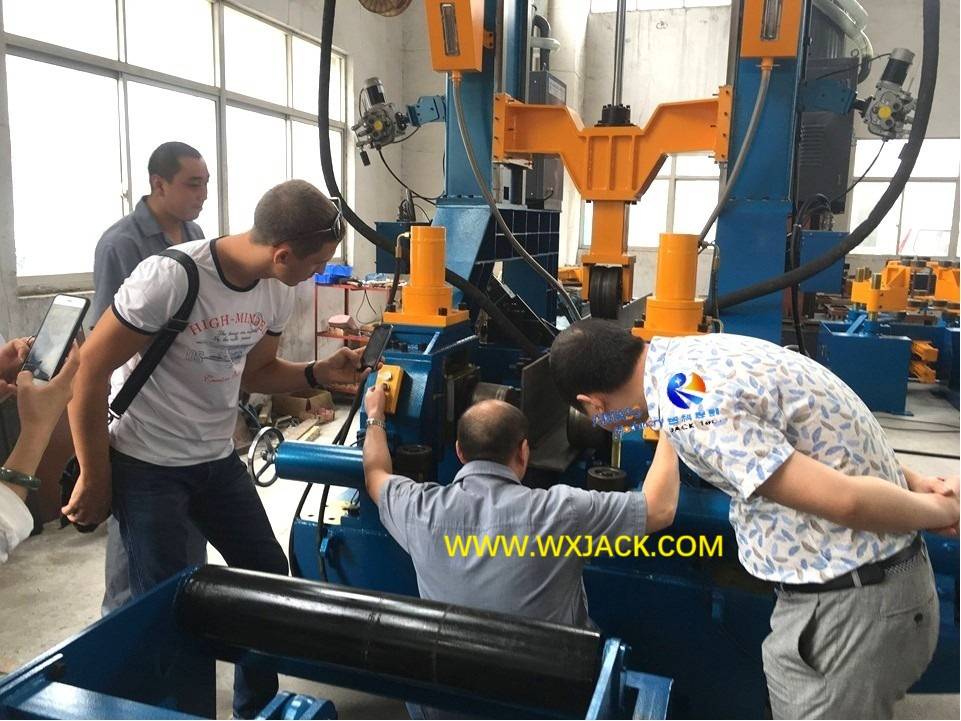

1) Sistema de ensamblaje en Wuxi Jack Models 3 en 1 Máquina de soldador de haz H vertical: ( Fig.1 )
a) Las materias primas de las tiras de acero (cortadas de la máquina de cortar la placa de tira CNC , para ensamblar como brida y red del haz de h viga) se elevan al transportador de entrada de la máquina PHJ;
b) Para obtener un posicionamiento y ensamblado precisos de la brida y la red con manipuladores de accionamiento hidráulico, hay dos grupos de tales bridas y cajas de tracción de alineación web a lo largo del transportador de entrada de la máquina;

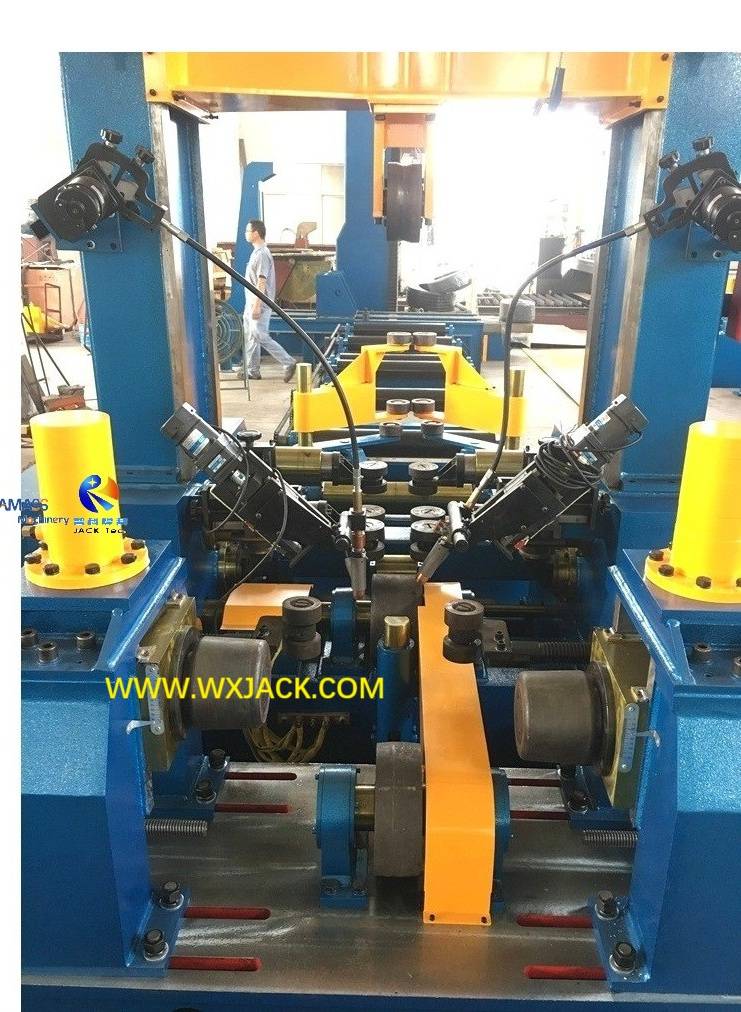

c) La pieza de trabajo de ajuste avanza a la posición exacta de los rodillos de alineación precisos (brida y web ambos), completando el paso de ensamblaje del haz H en la máquina;

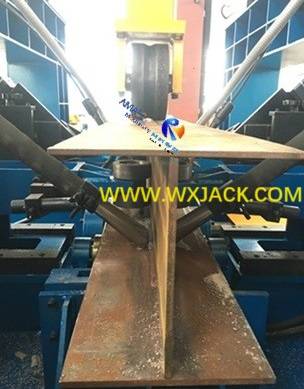

2) Sistema de soldadura de Wuxi Jack 3 en 1 Máquina de soldador de haz H vertical: ( Fig.2 )
a) El procedimiento original 2 de soldadura por tackle en la máquina de ensamblaje de haz H convencional se elimina en esta máquina de soldadura de haz H multifunción;

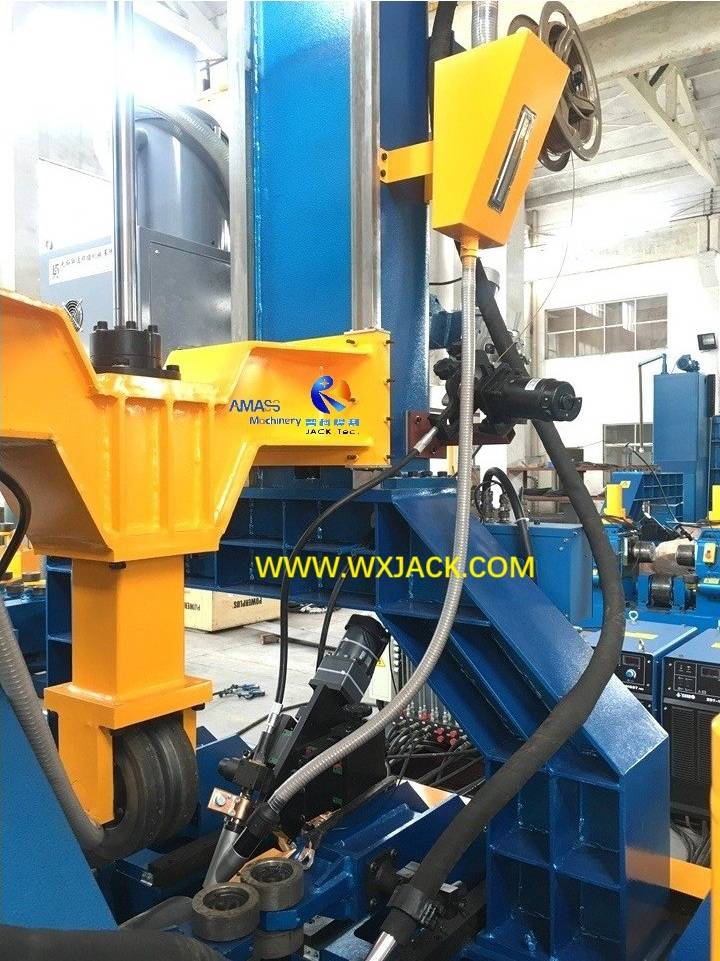

b) Hay 2 conjuntos de 2 fuente de alimentación de sierra o co -soldadura, junto con unidades de asistente de soldadura (alimentador de alambre y unidad de reciclaje de flujo de sierra) trabajan juntas, soldando las 2 costuras junto con ambos lados de la red de haz de h de las haz al mismo tiempo, con una alta eficiencia y buena calidad;

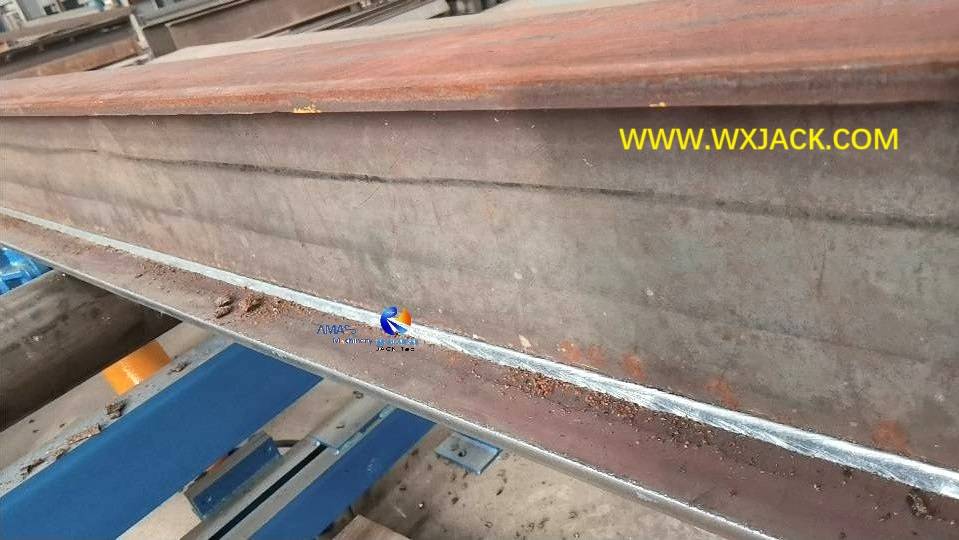

c) Para cualquier pieza de haz H soldado producido de la máquina, necesita llevar a cabo dos veces de soldadura , para completar en la parte superior e inferior de ambos lados 4 piezas de costura de soldadura;
D) Para hacer esto, la pieza de trabajo debe pasar a través de la máquina de soldador de haz H vertical 3 en 1 dos veces . la primera vez en forma T, y la segunda vez en forma 工;
3) Sistema de alisado en Wuxi Jack Phj y ZHJ Serie Multifunción H Máquina de soldadura de haz: ( Fig.3 )
a) Por lo general, las bridas de los deformaciones del haz H soldado después de la soldadura, debido al efecto de entrada de calor de la soldadura por sierra;
b) El sistema de alisado de la máquina es para corregir esta brida de deformación de la curva hacia arriba;
c) Unidad de alisado es un estilo hidráulico de trazo hacia abajo, que se presenta en fuerza fuerte y un control fácil;
De esto podemos ver que un conjunto de la máquina PhJ/ZHJ puede cumplir con toda la tarea del procedimiento de producción de haz H soldado. Esta es la razón por la que se describe como 'Fit Up Full '.
Parámetro técnico | Phj15 | Phj18 | Phj20 | ZHJ8015 | ZHJ8018 | ZHJ8020 |
Fit Full H Beam Fabrication Machine | ||||||
H viga Web Altura | 200∼1500 mm | 200∼1800 mm | 200∼2000 mm | 200∼1500 mm | 200∼1800 mm | 200∼2000 mm |
H viga Web Espesor | 5∼30 mm | 6∼32 mm | ||||
H viga Brida Ancho | 200∼ 800 mm | 150∼ 750 mm | ||||
H viga Brida Espesor | 6∼ 40 mm | |||||
H viga Pieza de trabajo Longitud | 3000∼15000 mm | |||||
Soltero Aprobar Soldadura Costura Altura | 8 ~ 12 mm | |||||
Velocidad de soldadura (Asamblea, enderezara lo mismo) | 200∼1200 mm/min. (Control del inversor, unidad de frecuencia variable) | |||||
Tamaño de la máquina (L × W × H) | 28m × 4m × 4.6m | 28m × 4m × 4.9m | 28m × 4m × 5.1m | 28m × 4m × 4.2m | 28m × 4m × 4.5m | 28m × 4m × 4.8m |
Conduciendo Forma | Ensamblaje/enderezado: hidráulico; Soldadura: eléctrico |
