Asunto de este blog en automática máquina de soldadura de haz de 3 en 1 h :
1) Antecedentes: como equipo para el uso de la estructura de acero, la máquina de alisado de soldadura del ensamblaje de haz Phj y Zhj de 3 en 1 h (o, 3 en 1 I Máquina de fabricación de haz, Función integral automática de 3 en 1 h Machina de soldadura de haz ) es resistente para su uso;
2) Lo que significa que esta máquina 3 en 1 puede soportar un entorno duro y mantener la salida en un rendimiento laboral estable y alto estándar, sin una solicitud muy estricta en los alrededores;
3) Por otro lado , para garantizar completamente el rendimiento estable y alto estándar de este equipo de soldador de haz H vertical 3 en 1, tiene cierto requisito sobre climático/ hardware para su uso normal;
4) Este blog tendrá una breve introducción en la máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:
Lo que debe prepararse antes de utilizar el funcionario de la máquina H de H Vaile 3 en 1:
Condiciones de trabajo ambientales de la máquina;
Condiciones de potencia de la máquina;
Capacidad de elevación del taller para la máquina;
Fundación e instalación de la máquina;
Aceite mecánico y aceite hidráulico de la máquina;
Materiales de soldadura utilizados en la máquina
1. Condiciones de trabajo ambientales de 3 en 1 h Máquina de alisado de soldadura del ensamblaje de haz :
1) La temperatura máxima varía en las estaciones, pero la sugerencia no es de hasta 40 ℃. Si el taller instalado con esta máquina de haz de 3 en 1 h se encuentra en la zona tropical, debe haber equipos de aire acondicionado instalados en el taller;
2) Calefacción de flujo de soldadura: si la máquina funciona en la ciudad con alta humedad, (con una humedad promedio anual de más del 90%), se debe preparar la máquina de calefacción de flujo de soldadura de sierra correspondiente, para mantener suficiente sequedad del flujo de soldadura, que a su vez garantiza la calidad de soldadura de soldadura de grado superior persistente de la máquina;
Equipo de calefacción de flujo de soldadura de sierra equipado con Wuxi Jack 3 en 1 IH Máquina de alisado de soldadura de ensamblaje de la viga, exportada a una ciudad de columna: ( Fig.1 )
3) La temperatura mínima permitida para el funcionamiento normal de la máquina es -15 ℃. Si el taller instalado con esta máquina se encuentra en el área de la zona fría, debe haber equipos de calefacción instalados en el taller;
4) Además, todos los días antes de trabajar, la máquina debe precalentarse por un período de tiempo (alrededor de media hora) después de la alimentación, antes del trabajo oficial;
5) Humedad del taller : para evitar que la máquina de soldador de haz H vertical 3 en 1 se oxide, y la humedad demasiado alta provoca un impacto negativo en el rendimiento de la máquina de fabricación de haz de 3 en 1 h , existe un requisito sobre la humedad: la humedad promedio del mes más húmedo no debe exceder el 80%, con la precondición de la temperatura promedio de ese mes que no supera 25 ℃. Si esta máquina de soldador de haz H vertical de 3 en 1 se usa en un área de alta humedad, el taller debe tener equipos reguladores de humedad.
2. Condiciones de potencia de la máquina de soldadura de haz automática de 3 en 1 h :
1) El voltaje de la energía eléctrica debe ser AC380V ± 5% trifásico (o el del país y la región local con esta máquina de haz de 3 en 1 h instalada), con un sistema de cableado de tres fase cinco; La frecuencia de la electricidad es de 50Hz ± 2%;
2) Fuente de alimentación del taller : es necesario instalar con un conjunto de gabinete de energía, para suministrar electricidad a la máquina. Dentro de este gabinete de potencia, debe haber tres piezas de rompe aire: dos piezas de interruptores de aire 125A para controlar los dos juegos de fuente de alimentación de sierra (soldadura por arco sumergido) equipadas con la máquina; El tercer interruptor de aire 63A es para controlar el cuerpo principal del soldador de haz H vertical 3 en 1;
3) Cables utilizados : los dos conjuntos de alimentación de sierra están alimentadas con 2 cables (3 × 25 +1 × 16) mm; Mientras que el cuerpo principal de la máquina funciona con (3 × 6 +2 × 4) 2 cables mm;
Gabinete de control eléctrico de la máquina de soldadura de haz automática de 3 en 1 h: ( Fig.2 )
3. Capacidad de elevación del taller para la máquina de soldador de haz de H vertical 3 en 1 :
1) Con el propósito de elevar la brida y la web en el transportador de entrada de la máquina, y el WIP de elevación (trabajo en proceso) T Haz y la pieza de trabajo terminada del haz H/ I Haz del transporte de salida, la capacidad mínima de elevación debe ser de 5 toneladas , tenía mejor 8 ~ 10 toneladas;
2) Para el taller de esta capacidad de elevación de la máquina inferior a 5 toneladas, la grúa de vapor debe usarse para asistir;
Azule WIP (trabajo en proceso) con la grúa de viaje a Wuxi Jack 3 en 1 I Máquina de fabricación del haz: ( Fig.3 )
4. Fundación e instalación de la máquina de soldadura de haz automática de 3 en 1 h:
1) La base de la máquina debe hacerse para prepararse antes de su instalación, basada en su dibujo de cimientos de Wuxi Jack;
2) tener repuestos y componentes listos en función de su lista de Wuxi Jack (en él brinda información detallada sobre la especificación/ especificación/ cantidad, principalmente implica perno de anclaje, perno de expansión, lavadora plana, lavadora de resorte, tuerca);
3) o use los pernos de anclaje químico para instalar la máquina;

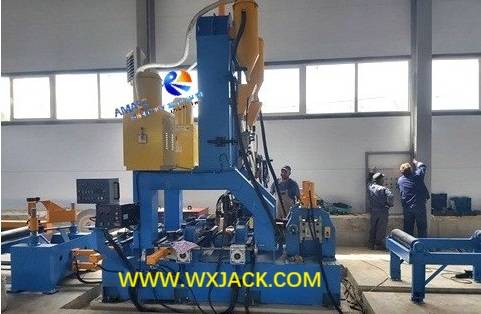

Fundación e instalación de Wuxi Jack 3 en 1 IH Máquina de alisado de soldadura de ensamblaje del haz en el sitio del cliente: ( Fig.4 )
5. Aceite mecánico y aceite hidráulico de la máquina de fabricación de haz 3 en 1 I:
1) La estación de bomba hidráulica usa 23# aceite hidráulico a prueba de abrasión con el volumen de 300 l;
2) Los reductores de motor usan aceite mecánico 20#/ 30#, con un volumen de 50 l;
Estación de bomba hidráulica de Wuxi Jack 3 en 1 h Máquina de fabricación de haz: ( Fig.5 )
6. Materiales de soldadura utilizados en la máquina automática de soldadura de haz de 3 en 1 h:
1) Para implementar con éxito en SAW (soldadura por arco sumergido) en este soldador de haz H vertical 3 en 1, los clientes deben preparar cuatro carretes de alambre de soldadura con la especificación de 3.0 mm de diámetro ; Cada uno de los carrete de alambre tiene 25 kg de peso (o carrete más grande de 200 kg );
2) Flujo de soldadura de 100 kg , la recomendación es el flujo de sinterización de SJ101 , que puede hacer una calidad de soldadura confiable de la máquina para la soldadura de sierra de haz H;
Alimentación de alambre de soldadura y sierra de reciclaje de flujo de soldadura en Jack Wuxi 3 en 1 IH Máquina de alisado de soldadura del ensamblaje del haz: ( Fig.6 )
Resumen en la máquina de alisado de soldadura del ensamblaje de haz de 3 en 1 h :
1) Las condiciones mencionadas anteriormente son el requisito previo para la producción normal de la máquina. Si se debe a algunas razones especiales, este equipo de soldador de haz H vertical 3 en 1 no se puede poner en uso temporalmente;
2) En cambio, debe estar en el estado de custodia: almacenado en un almacén de a prueba de lluvia, ventilación y sin gas corruptivo;
3) Otros equipos relacionados: además de esta técnica potente y avanzada 3 en 1 h de máquina de haz, como productor líder en la industria de las máquinas herramientas, Wuxi Jack también fabrica una serie de equipos de soldadura y corte de alto nivel. Por ejemplo, los rotadores de soldadura , de Para obtener más detalles, consulte las secciones de productos correspondientes.la máquina de fresado de la cara del extremo del haz H.
