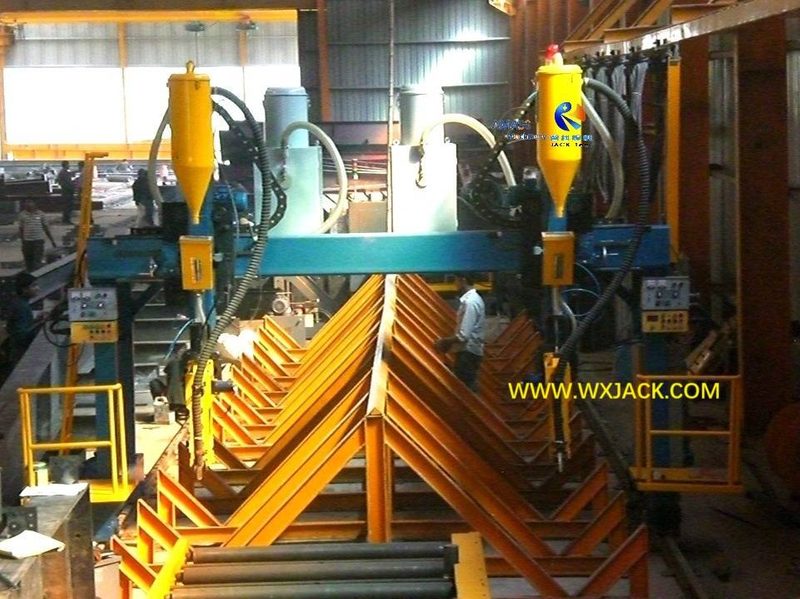

45 ° Filete Filete Soldadura LHA Serie H Máquina de soldadura de pórtico de viga

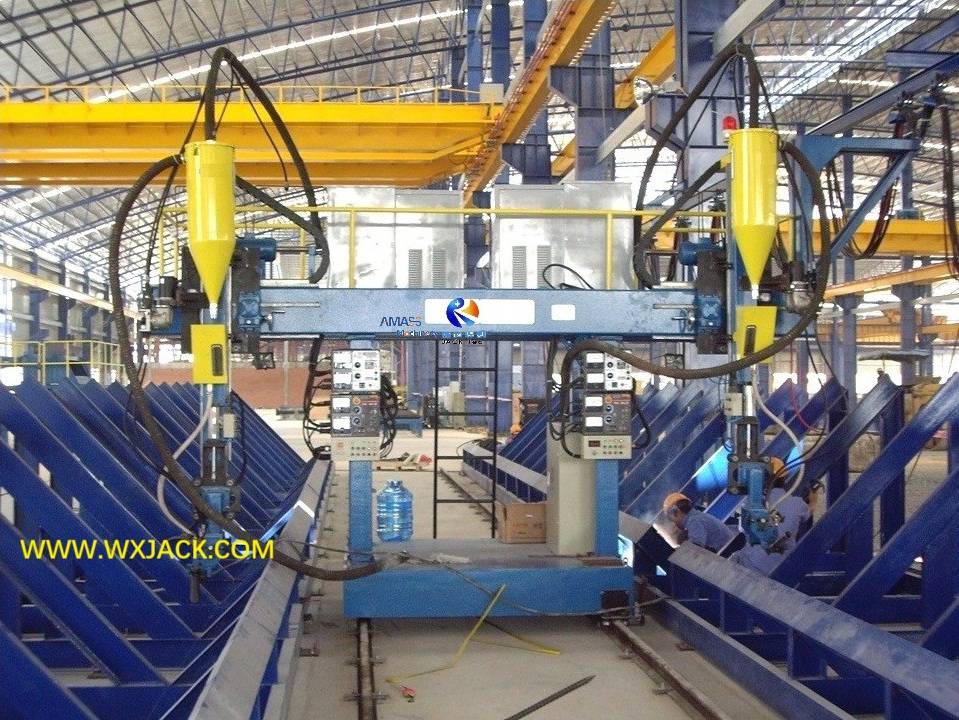

2 estructuras principales y disposición de la máquina de modelos LHA: existen variaciones en la estructura y el tamaño específicos de la máquina de soldadura de haz de la serie LHA en uso práctico. Las fotos adjuntas indicadas en varios modelos típicos de este tipo. Para el bosquejo en dos tipos principales de su estructura aplicada en los modelos LHA, consulte a continuación:

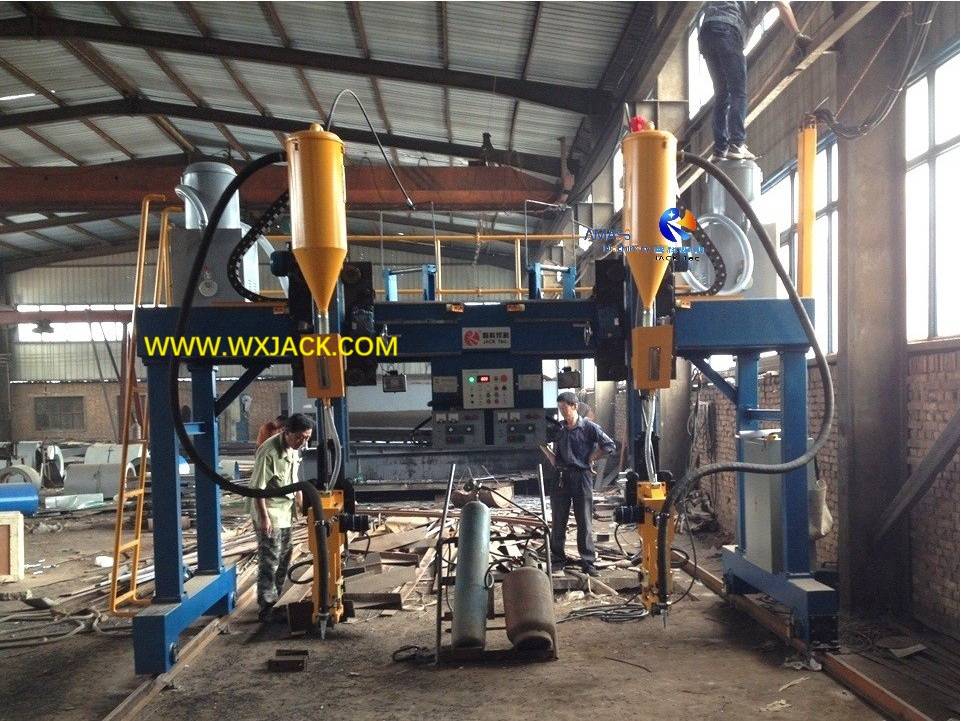

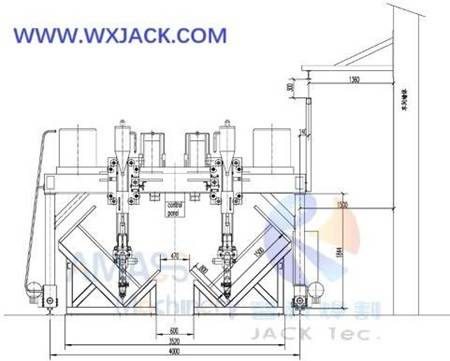

  Modelos LHAZ: Panar el operador en el centro de la máquina, una gente cuida la soldadura de 2 piezas del haz H:  ( Fig.1 )

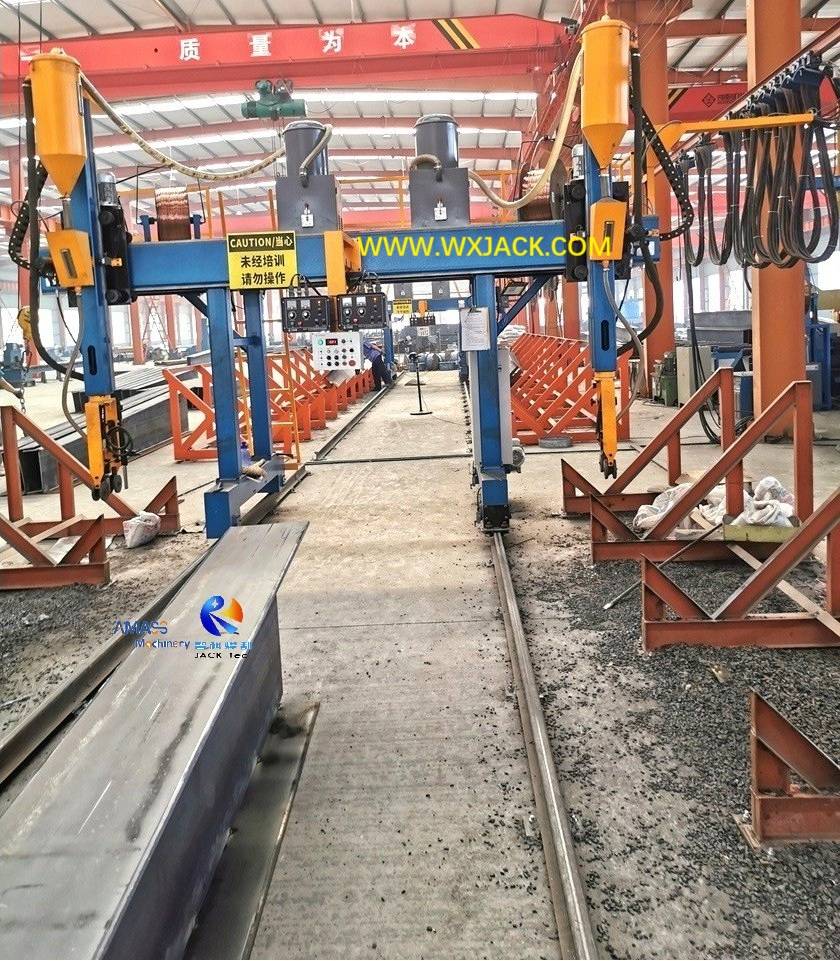

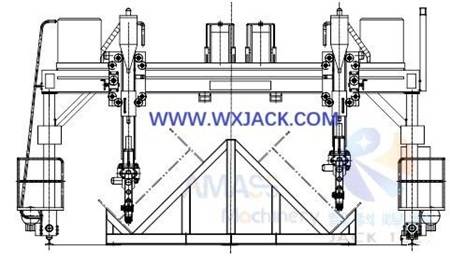

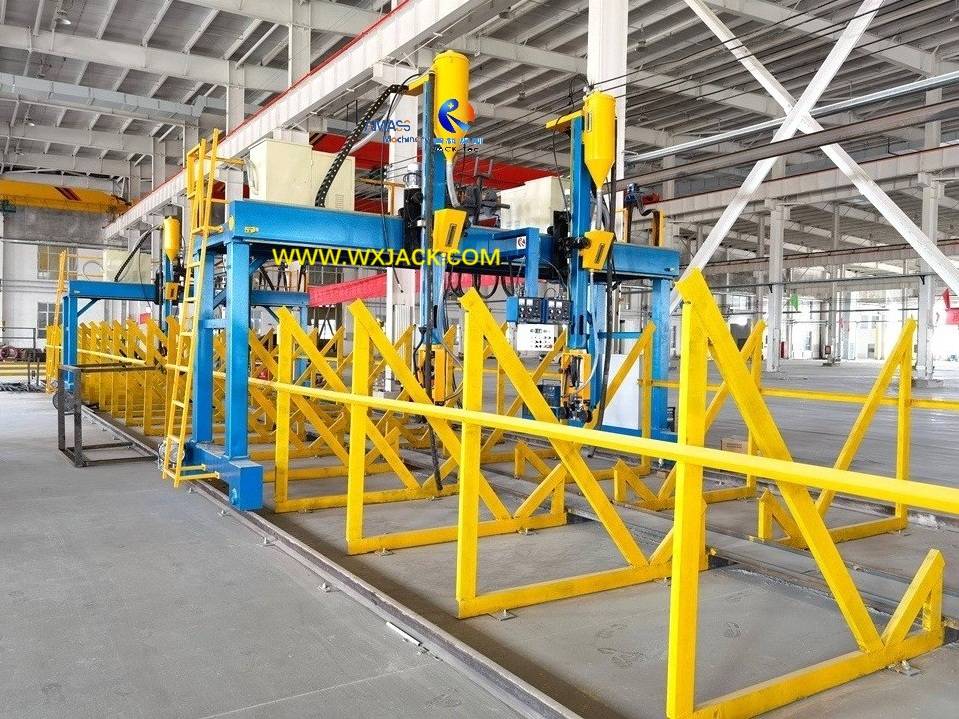

Modelos LHAC: los operadores se encuentran en ambos lados externos de la máquina, necesitan dos operadores, para monitorear en la soldadura de 2 piezas de haz de H individualmente:  ( Fig.2 )

1. Fuente de alimentación de SAW en varios tipos de máquinas de soldadura de haz de pórtico:

1)  Importancia: como se introdujo en esta categoría de producto, H Beam Saw Machine es la máquina de producción de haz H Core H en el proceso de fabricación de la soldadura H de haz, lo que afecta la calidad del haz H producido en la mayor medida;

2) Por esta razón, la fuente de energía SAW que externalizamos para la máquina de la serie LHA , así como el tipo de columna LHC  y el modelo de pórtico de tipo LHT T , es de la máxima muesca en la industria de equipos de soldadura;

3) Dos opciones en la fuente de alimentación de sierra en  la máquina de soldadura de haz H:

Con años de pruebas y validación, recomendamos dos opciones en la fuente de alimentación SAW para ser utilizadas en este grupo de productos para la soldadura de haz H:

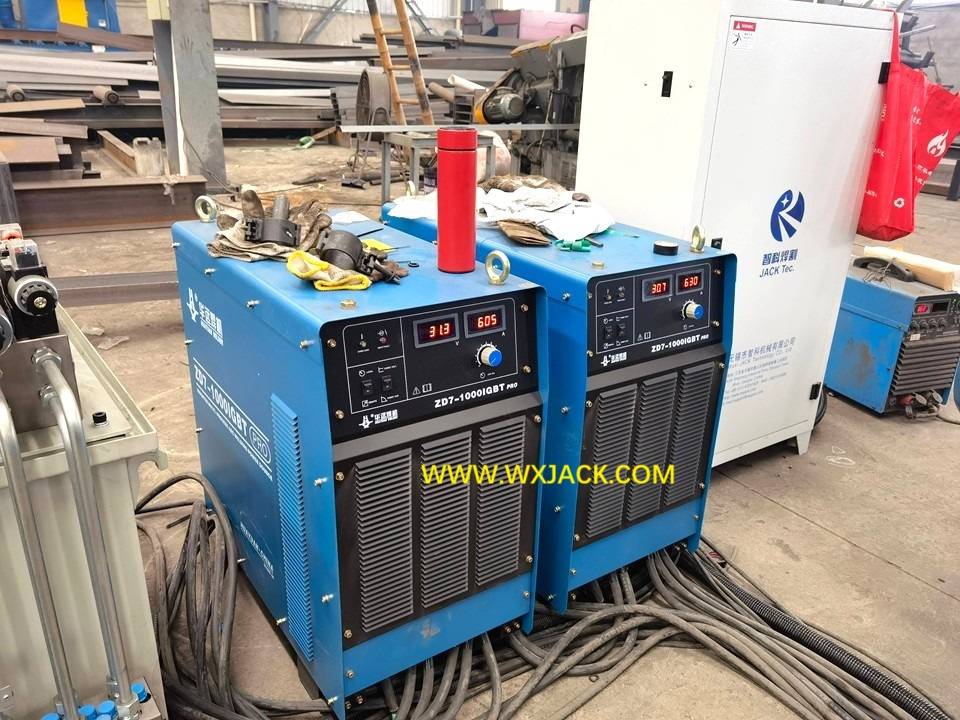

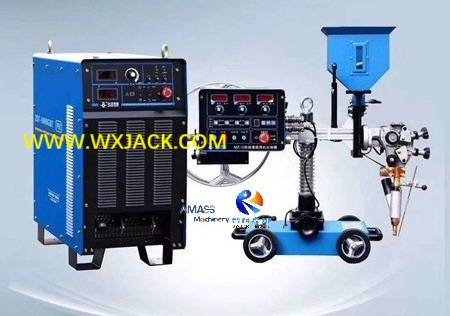

a)  marca china Huayuan ZD7-1000: ( Fig.3 )

b) marca estadounidense Lincoln DC1000:   ( Fig.4 )

4) de los cuales el Huayuan chino tiene un rendimiento de costo muy bueno. Es estable y consistente en la entrega de un alto nivel de calidad de soldadura, con un precio de equipo razonable. Hoy en día, Huayuan es uno de los principales suministros de sierra de marca, que están equipadas en Wuxi Jack LHA/ LHT/ LHC Gantry H Beam Soldadura de arco sumergido de haz.

2. Fuente de alimentación de SAW en haz H -Máquina de soldadura de arco sumergido de haz:

1) Función de la fuente de alimentación de sierra en la máquina de sierra de haz h:

a) Control del inversor de la serie ZD7 La fuente de alimentación integrada de la función se puede usar en el modo de soldadura diversificado, incluida la soldadura automática de arco sumergido, soldadura por electroestro, soldadura por pegamento y gouga de aire de arco;

b) Además, esta fuente de alimentación también tiene una entrega muy satisfactoria en la soldadura de un solo cable de CC y la superficie de la tira;

2) Característica técnica de la fuente de alimentación de SAW para la máquina de soldadura de pórtico de haz de alta viga:

a) El circuito de control principal de esta fuente de alimentación de SAW ZD7 es del circuito de inversor IGBT. Tiene fuertes puntos de fiabilidad superior, tiempo de reacción rápido y característica dinámica consumada;

b) La fuente de alimentación de SAW ZD7 tiene la capacidad de compensar automáticamente el riesgo potencial de fluctuación de voltaje de la cuadrícula, asegurándose de una quema de arco estable y consistente durante la operación de soldadura por sierra, así como garantizar una buena apariencia y una costura de soldadura de alta intensidad generada;

3)   Principio de trabajo de la fuente de alimentación SAW en la máquina de soldadura de haz de pórtico H:

La fuente de alimentación de soldadura de capacidad integrada de control de la serie ZD7 utiliza el circuito principal del inversor como su bucle de control, como se muestra a continuación:

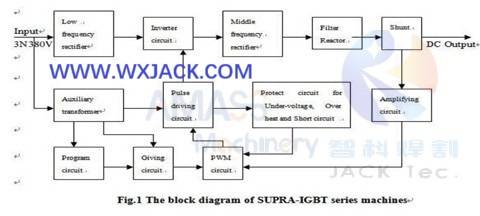

Principio de trabajo de ZD7 Saw Saw Solding Fuente de alimentación: ( Fig.5 )

a)  Durante la implementación de SAW en la máquina de sierra de haz de viga H de pórtico, la potencia de CA trifásica de la utilidad del taller se convierte en una corriente de CC de alta frecuencia de 20 kHz, después de ser rectificada a través de rectificadores de tres fase;

b)  Por medio del inversor IGBT, esta corriente de CC de alta frecuencia se invertirá a la corriente de alta frecuencia de CA como transición;

c)  Después de eso, esta corriente de alta frecuencia de CA invertida se rectificará nuevamente a la corriente de CC nuevamente: con la disminución continua de voltaje en el transformador de alta frecuencia, la corriente de CA se rectifica para volver al tipo DC nuevamente;

d)  Esta corriente de CC se filtra a través del bucle de reacción y se controla por la señal desde la retroalimentación negativa de corriente;

e) Después de ser amplificado, esta señal de retroalimentación negativa se alimenta a la interfaz de inversión del amplificador de error y se ejecuta a través del ancho de pulso que ajusta el circuito integrado;

f) En este momento, esta señal amplificada puede controlar el tiempo de trabajo de IGBT y, por lo tanto, el rectificador del inversor puede obtener la característica externa requerida, para obtener el rendimiento esperado de la máquina de soldadura de haz de pórtico LHA;

4) Para la consola de control de la fuente de alimentación de sierra utilizada en la máquina modelo Wuxi Jack LHA, verifique la imagen adjunta y abajo:

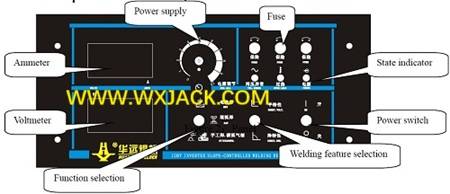

Panel de consola de control de la fuente de alimentación de soldadura de sierra ZD7: ( Fig.5 )

3. Parámetros técnicos de la serie de soldadura de viga de la serie LHA:
