1. El 7 eje 3000/9 es un producto derivado de la máquina de corte de tuberías CNC de plasma de llama de 7 eje 3000/12 : la principal diferencia entre los dos modelos es una carrera de 3000 mm más corta a lo largo de la dirección de la longitud de la tubería de la pieza de trabajo;

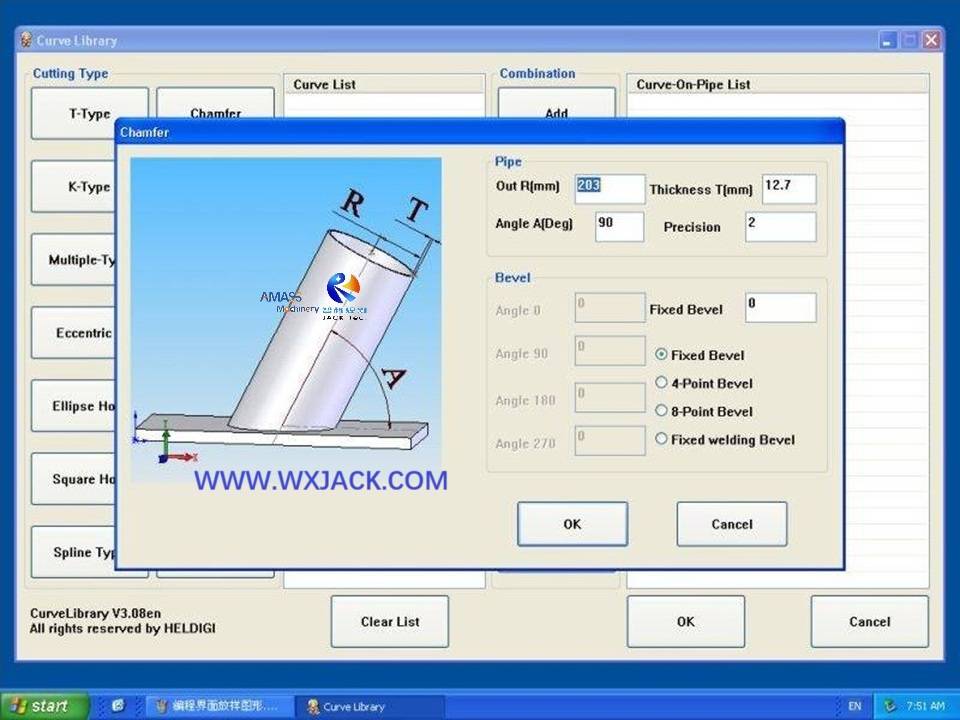

2. Con el control de 7 eje en el software y la unidad de ejecución correspondiente en el hardware, junto con el ajuste para el grado de diámetro de la tubería más grande de hasta φ3000 mm, este eje del modelo 7 3000/9 es una de las máquinas de modelos de servicio pesado en el corte de tubería, en productos variados de la serie CP de la serie CP;

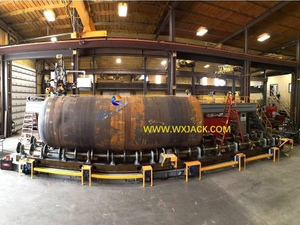

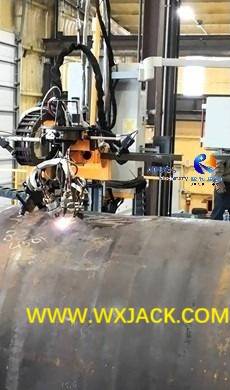

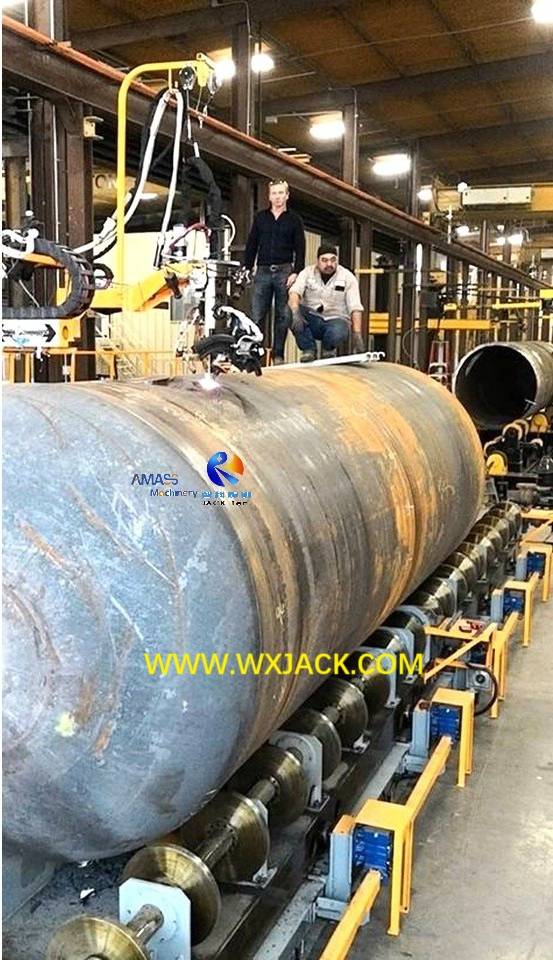

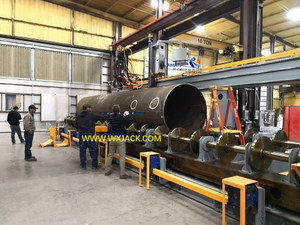

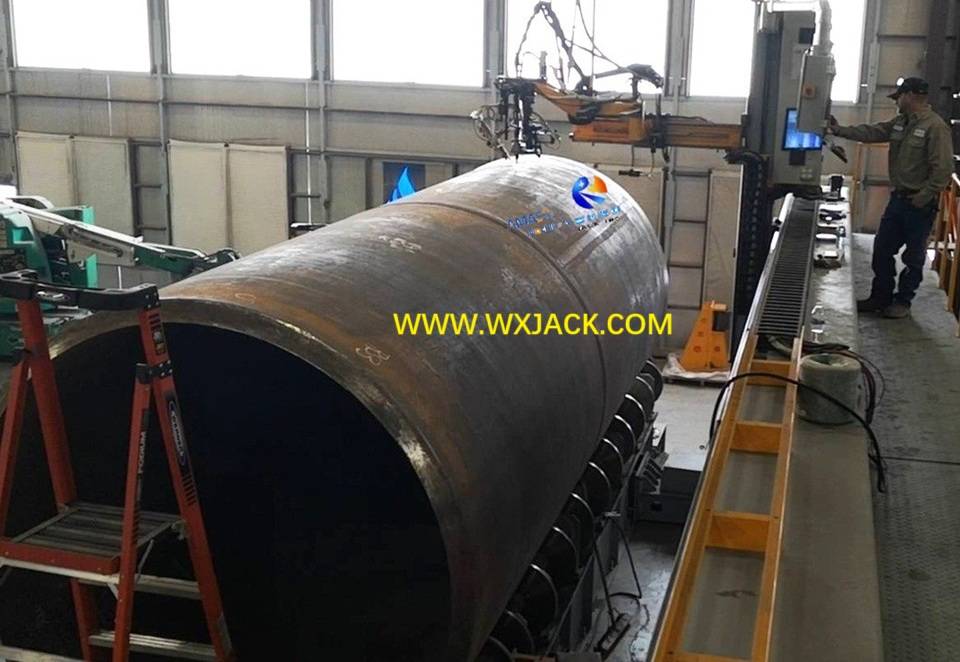

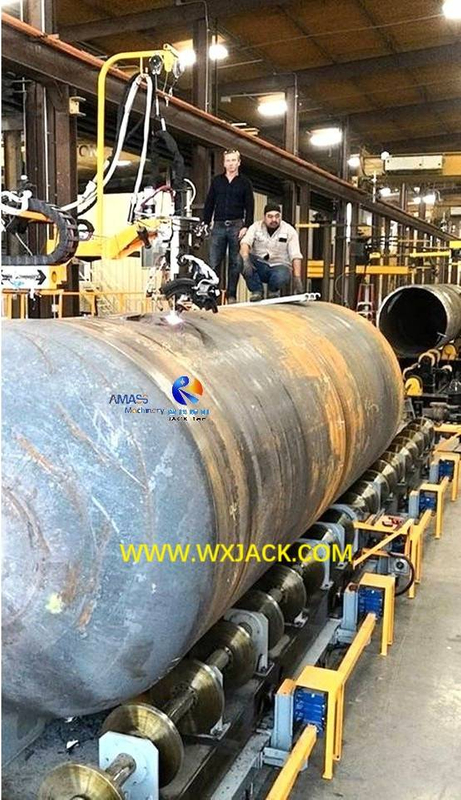

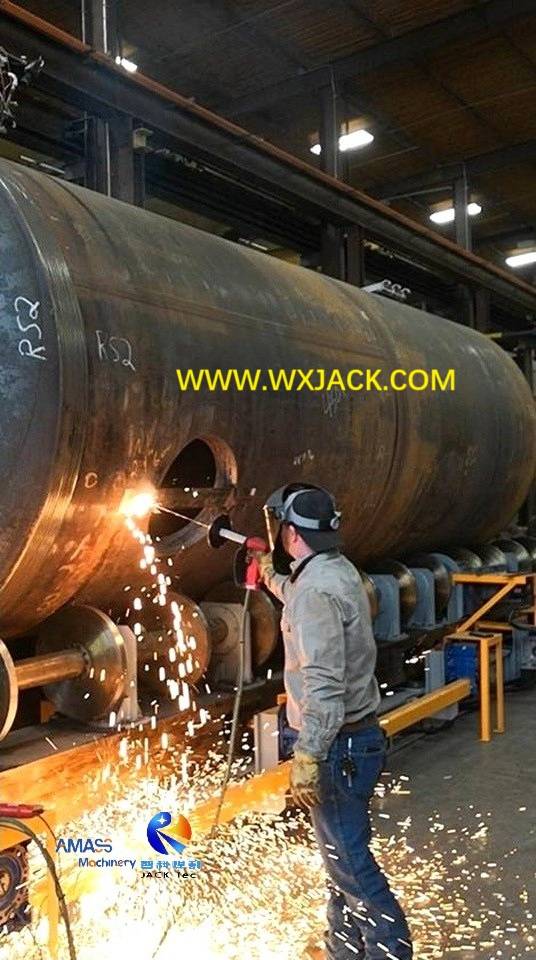

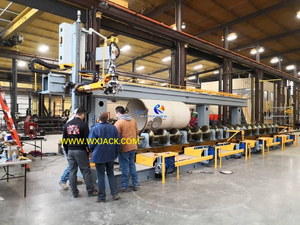

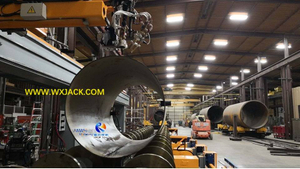

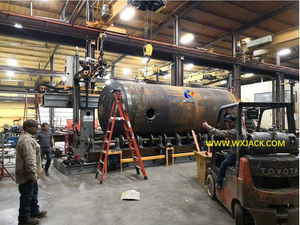

1) Sitio de puesta en marcha de Wuxi Jack exportado a USA 7 Eje 3000 mm/9 Máquina de servicio pesado en la instalación del cliente: ( Fig.1 )
2) Para el control complejo de 7 eje, junto con un gran diámetro de la tubería de hasta φ3000 mm, incluso con el modelo estándar de la serie CNC-CP 3000 , cada conjunto de la máquina debe estar diseñado y fabricado especial, como una solución de proyecto de paquete de clave para el cliente.

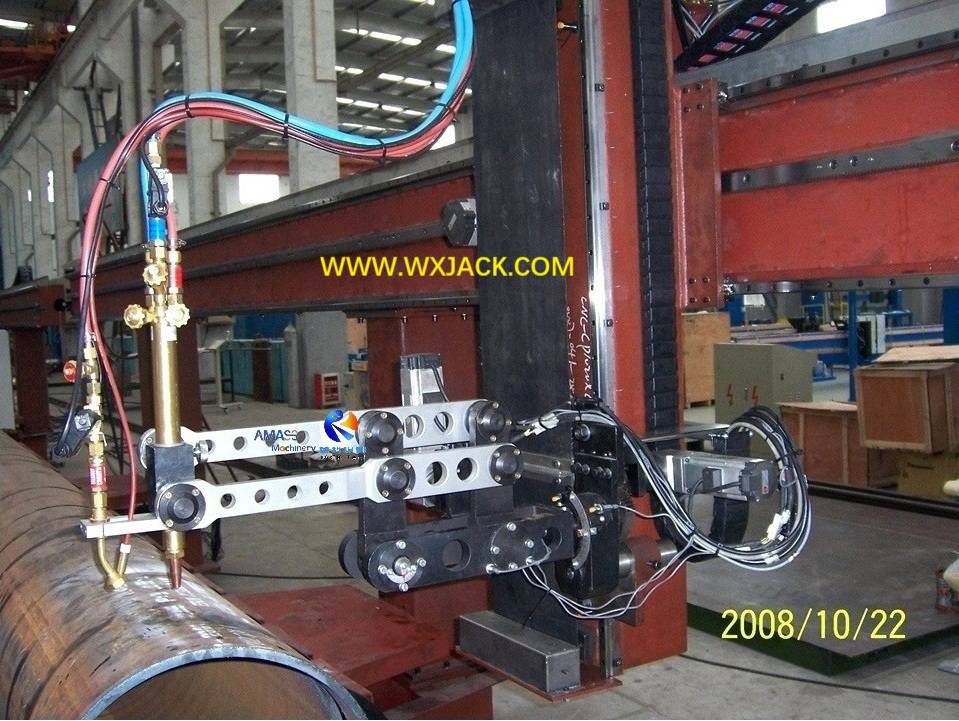

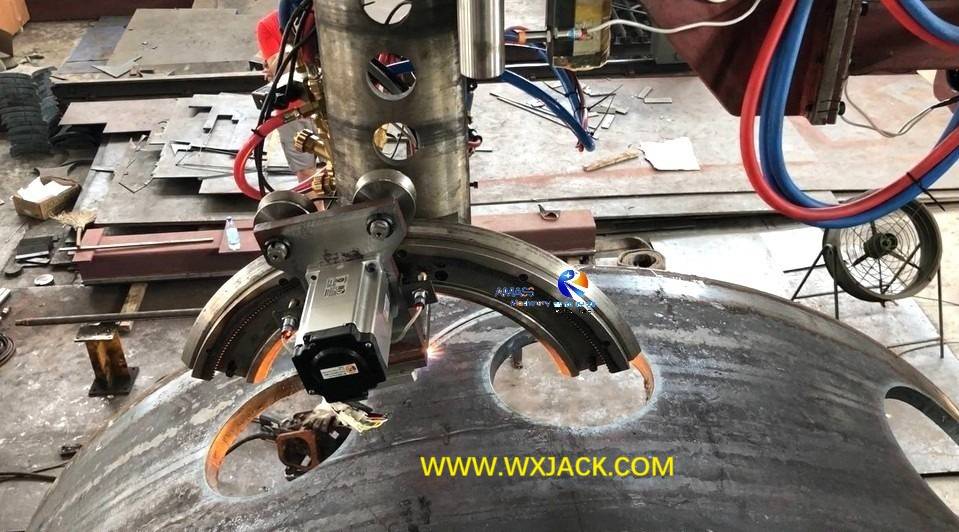

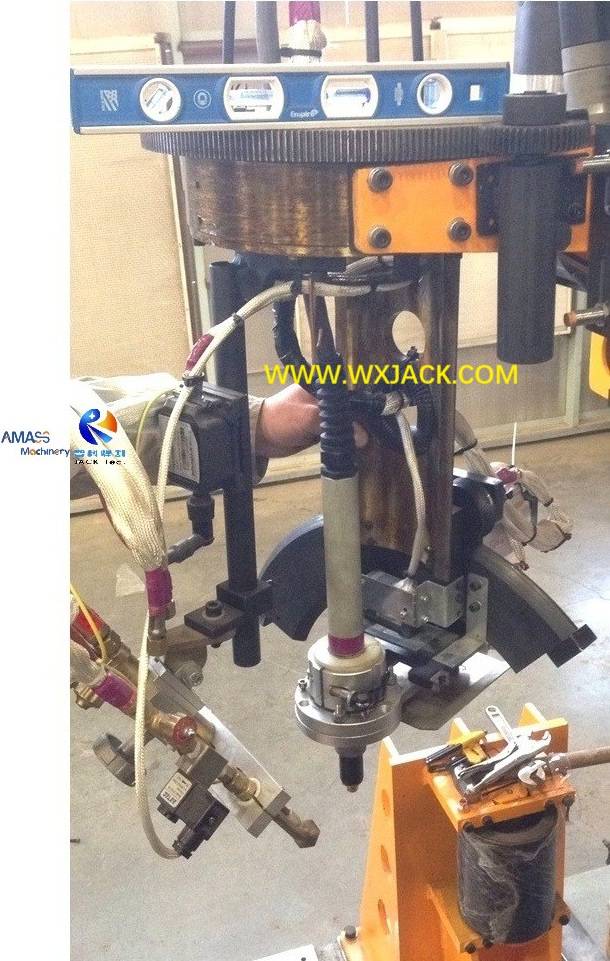

1. El eje V y el eje W son muy útiles para manipular en las tuberías de gran diámetro cortando y biselado, que juegan un papel importante en la garantía de rendimiento en el corte de tubería de control CNC: esto determina la posición precisa de la antorcha de corte a lo largo de la dirección de radio de la tubería;
2. Para la amplia gama de diámetros de tubería, desde tan pequeños como 23.62 in (o 600 mm) hasta tan grandes como 3000 mm (o 120 pulgadas), el eje V y el eje W de la antorcha de corte a lo largo de la dirección radial de la tubería deben ser manipuladas con precisión, durante la ejecución de la máquina de gran tamaño;

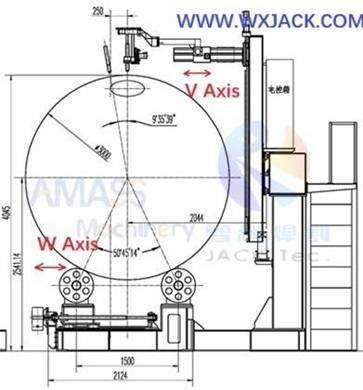

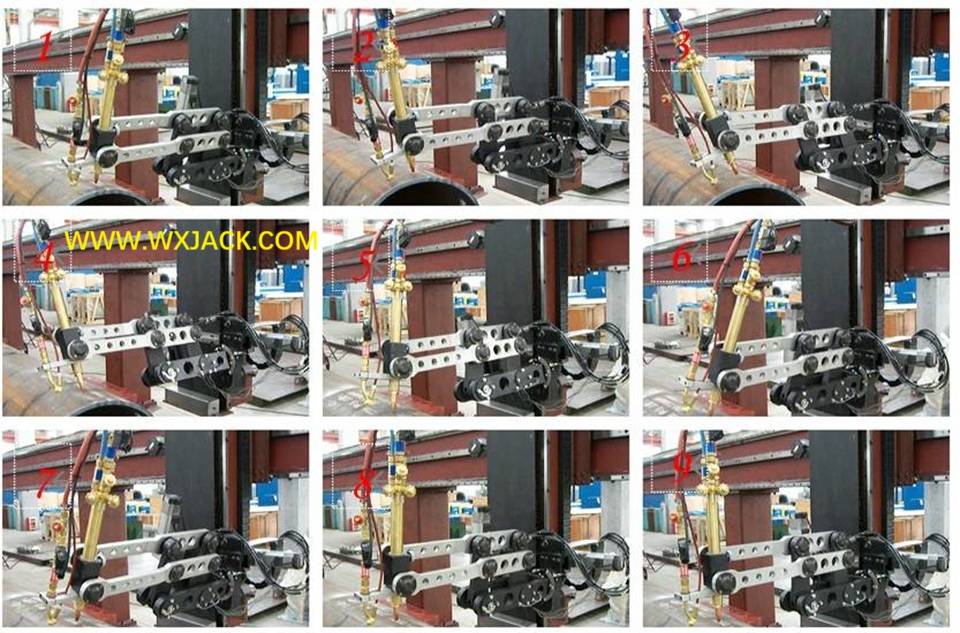

3. En cuanto al hardware correspondiente de la estructura mecánica para implementar en la gestión del eje V y el eje W , en la máquina de corte de tubería CNC de plasma de llama de 7 ejes, verifique a continuación el diagrama: ( Fig.2 )

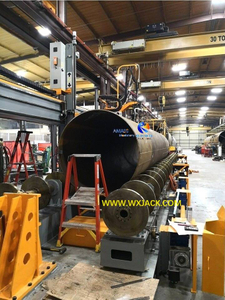

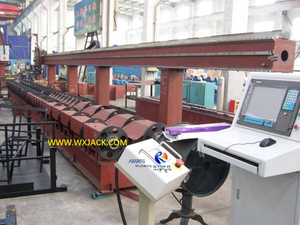

1) Como se puede encontrar en la ilustración anterior, hay dos unidades de rollos de giro para soportar y girar la tubería de la pieza de trabajo durante el corte de tubería. Estos 2 grupos de rollos de giro tienen una estructura similar y funcionan en la lógica similar al rollo de giro de soldadura;
2) El conjunto correcto de rollos de giro se fija en el sótano de la máquina de gran tamaño de servicio pesado;
3) El otro conjunto izquierdo de rollos de giro se instala en el haz móvil, y se viaja integralmente, atiende a un rango diversificado de diámetro de tubería;
1) Para este modelo específico de la máquina de servicio pesado El tramo entre los 2 conjuntos de rodillos de fricción es de 1500 mm, y min. el tramo es de 800 mm; 7 Axis 3000/9 , el Máx.
2) Tal ajuste del tramo es para acomodar en el extenso rango de diámetro de la tubería de φ600 mm ~ φ3000m;

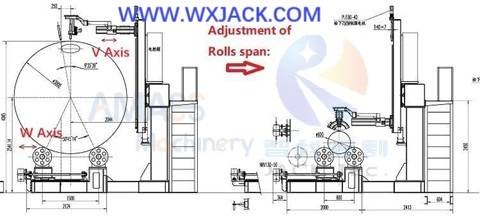

3) Compare la variación de la sección enmarcada, que está marcada con una línea roja, para la máquina de corte de intersección CNC de 3000 mm de 3000 mm, desde el lado izquierdo del diagrama hasta el lado derecho, como el golpe: ( Fig.3 )
Modelo Parámetro técnico | 7 eje CNC-CP 3000/9 Máquina de cortar intersección de tuberías CNC de plasma de llama pesada |
Rango de tubería de diámetro adecuado Para cortar y biselear | 600 ~ 3000 mm |
Adecuado máx. Longitud de tubería para cortar y biselear | 9000 mm |
Grosor adecuado de tubería Para cortar y biselear | 6 ~ 100 mm para cortar llamas 3 ~ 25 mm para cortar plasma |
Velocidad de corte adecuada Para cortar y biselear | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC | 7 eje de x/ y/ z/ a/ b/ v/ w Eje x: para cortar la longitud de la tubería; Eje y: para la rotación de tubería; Eje z: para el cambio de diámetro de la tubería; Un eje: para cortar el giro de la antorcha a lo largo del radio de la tubería; Eje B: para cortar la balanza de la antorcha a lo largo de la longitud de la tubería; Eje v: para cortar la antorcha, se mueva a lo largo del radio de la tubería; Axis W: para la tubería sosteniendo los rodillos de giro el movimiento transversal |
