Máquina de cortar intersección de tubería de plasma de oxi-combustible de oxi-combustible

A. Definición en la máquina de corte de tubería CNC de plasma de llama estándar :

1. Control numérico : hay 5 eje de control en la estación CNC de esta máquina de corte de intersección de tubería CNC , para agujeros de perforación, corte, acompañamiento de la cara oblicua en los bordes y el cuerpo de tuberías:

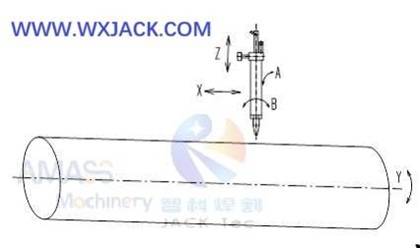

El eje de control CNC en el corte de tubería:  ( Fig.1 )

2.  Diámetro de la tubería y espesor : de φ300 mm a φ1400 mm. Esto puede cubrir el alcance extenso del tamaño de la tubería en uso práctico; No hay restricción específica en el grosor de la pared de la tubería para cortar;

3.  Longitud de la tubería : el máximo. La longitud de la tubería de piezas de trabajo para esta máquina estándar es de 12,000 mm. Puede ser designado por el cliente;

4. Material de tubería y tecnología de corte en la máquina de corte de tubería CNC estándar:

1) La mayoría es el acero al carbono. Cualquier otro material usado común, como acero inoxidable, Al, bronce ... también se puede cortar en este equipo;

2) En consecuencia, el corte de llama de combustible de oxígeno con acetileno (o propano) junto con la fuente de alimentación de plasma están equipados en esta máquina;

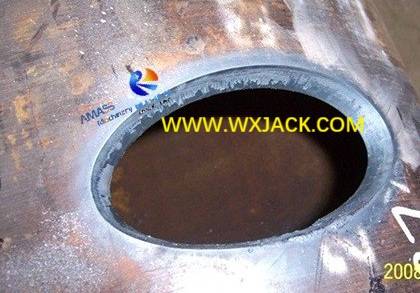

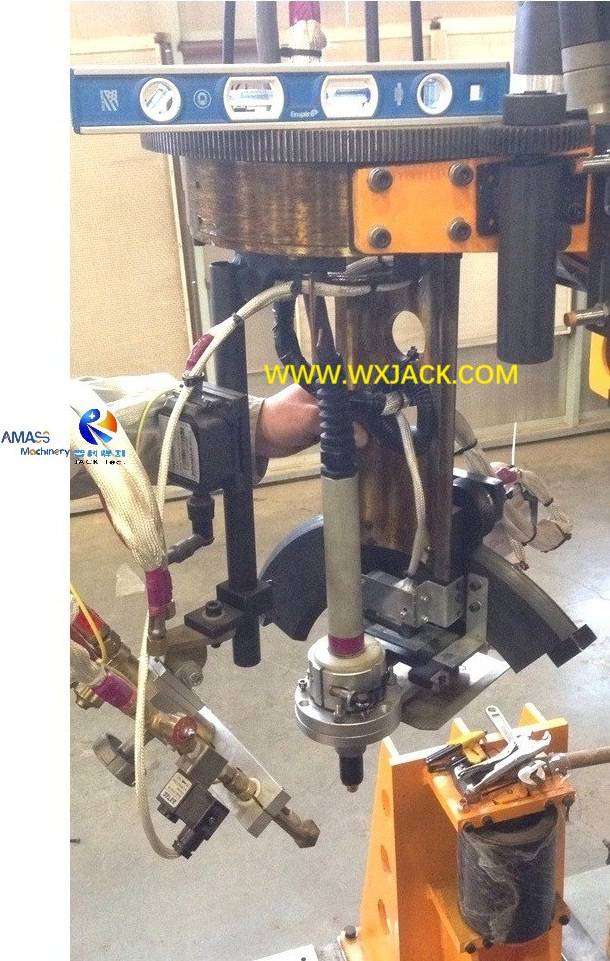

5. Corte biselante en Wuxi Jack CNC Máquina de corte de tubería :   ( Fig.2 )

1) De la foto de arriba podemos ver que, en comparación con la máquina modelo de 3 eje, con la adición de eje V y eje W para cortar el swing y el movimiento de la antorcha, respectivamente, los clientes pueden obtener funciones mucho más útiles de este equipo técnico avanzado:

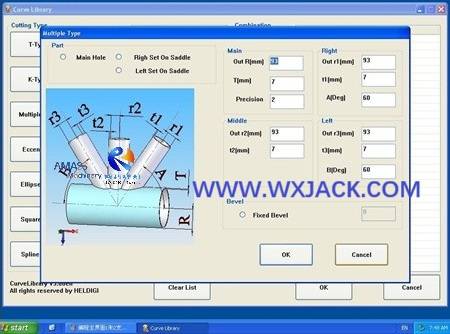

  Interfaz operativa del monitor CNC de la máquina:  ( Fig.3 )

2) Después de que la tubería completara el corte y el bisel en esta máquina, las tuberías de las piezas de trabajo se enviarán a la próxima estación de trabajo para su procesamiento: cama de soldadura para la fabricación o la máquina de fresado de la cara del extremo de la tubería CNC para el pulido de la cara final.

B. Puntos fuertes de 5 eje 1400/12 Equipo de corte de intersección de tubería CNC de plasma de llama estándar :

1.   El modelo más amplio usado en la máquina de corte de intersección de tuberías CNC:

1) El modelo estándar de 5 eje 1400/12 es uno de los modelos más seleccionados;

2) La razón es que tanto el tamaño de la tubería ( máx .

2. Trabajo de corte de tuberías de alta calidad y alta eficiencia de la máquina de cortar tuberías CNC estándar:

Existe un cambio revolucionario en la calidad y la productividad del corte de tuberías y el biselado, con la introducción de la máquina de la serie CNC-CP;

Sin esta herramienta de maquinaria de tecnología avanzada, el proceso de procesamiento de tuberías y tubos llevará mucho tiempo:

1) Tradicionalmente, es necesario pasar mucho tiempo en la lineatión escribiendo en la pieza de trabajo y continuar con muestras de diseño;

2) estos procedimientos manuales que realizan la producción son lentos y volátiles, y difíciles de manejar la precisión, y depende de la habilidad de los operadores por completo;

3) Ahora, con la introducción de esta potente máquina en el corte de tuberías de control CNC de llama y plasma, se pueden eliminar todos los problemas mencionados anteriormente;

4) Con el control avanzado de 5 eje en la máquina, todo el funcionamiento del corte de longitud y el bisor de la tubería se puede hacer en la estandarización en mayor medida, y los pasos manuales de marcar y hacer muestras ya no se necesitan, mejorando tanto la productividad como el control de calidad del procesamiento de la tubería;

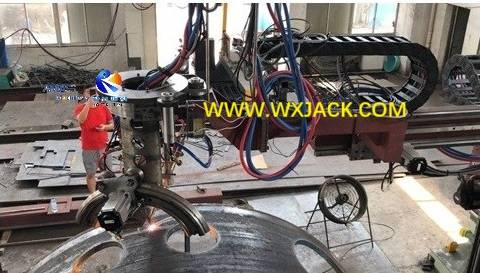

5) El emocionante momento de funcionamiento de Wuxi Jack Flame Plasma CNC Pipe Machine Machine desde abajo foto y video adjunto:  ( Fig.4 )

C.  Parámetros técnicos de la máquina de corte de tubería CNC de plasma de llama estándar :
