3 eje 3000/12 Máquina de corte de tubería CNC a gran escala a gran escala

A.  Uso y especialidad de 3 eje 3000/12 Máquina de corte de tubería CNC de combustible de oxígeno de gran tamaño :

1. La máquina de corte de intersección CNC de la pipa CNC de la llama y el plasma de 3000/12 de tamaño grande y plasma es 'el modelo estándar más simple y más grande', entre todos los productos de la máquina de la serie CNC-CP;

2. Especificación principal de la máquina de corte de tubería CNC de gran tamaño de  3 ejes :

El tamaño general de las tuberías de la pieza de trabajo en este modelo es el mismo que  5 eje 3000/12  y  7 eje 3000/12 Tipo grande :

1)  El diámetro de las tuberías es de hasta φ3000 mm;

2)   La longitud más larga de las tuberías puede ser de 12 m;

3)   El grosor de la pared de las tuberías puede ser de 100 mm para el corte de llama, y ​​25 ~ 50 mm para el corte de plasma ;

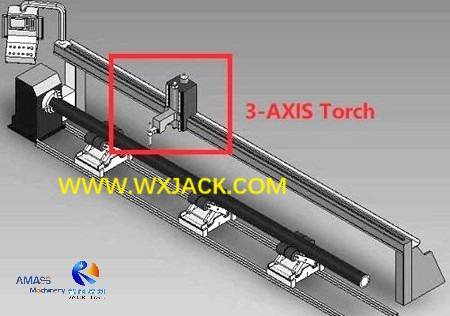

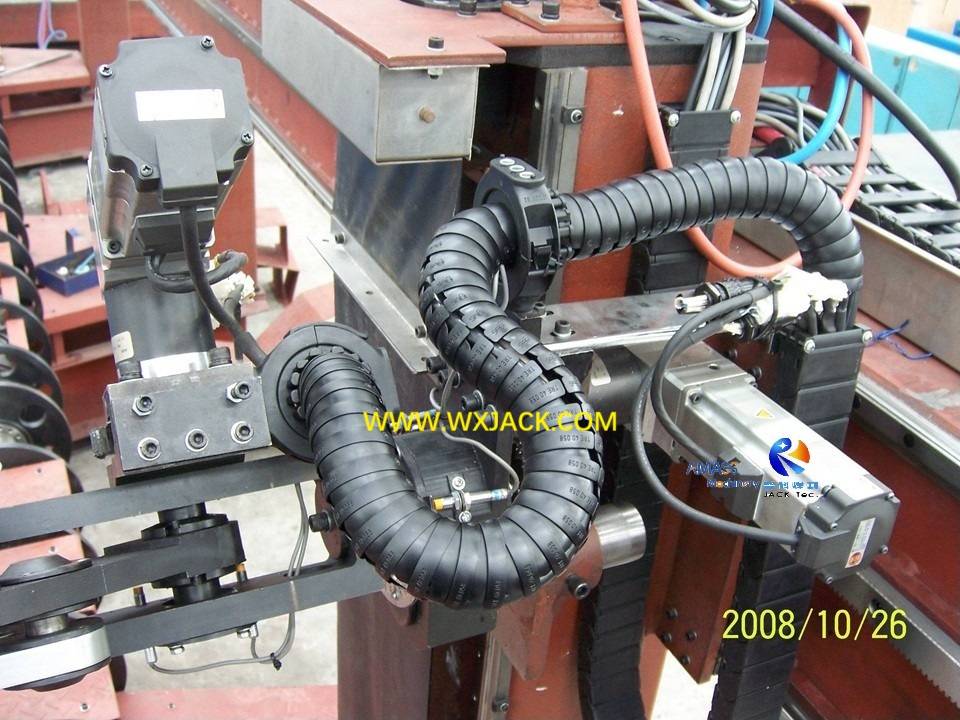

4) Motaje de trabajo de la antorcha de corte en 3 eje 3000/12 Máquina modelo:   ( Fig.1 )

3.  Axis de control  de la máquina de corte de tubería CNC de gran tamaño de tamaño de 3 ejes:

Se muestra en el boceto anterior, en todos los tamaños del modelo de 3 eje, ya sea pequeño tamaño/ tamaño mediano/ o gran tamaño, la antorcha de corte se mueve hacia arriba y hacia abajo a lo largo de la dirección axial de las tuberías, hacia adelante y hacia atrás a lo largo de la dirección longitudinal de las tuberías, sin balancearse para hacer biselado.

B. Características de 3 eje 3000/12 Máquina de corte de intersección de tubería CNC de gran tamaño:

1. Roller de fricción S upp ort en tuberías de gran diámetro:   ( Fig.2 )

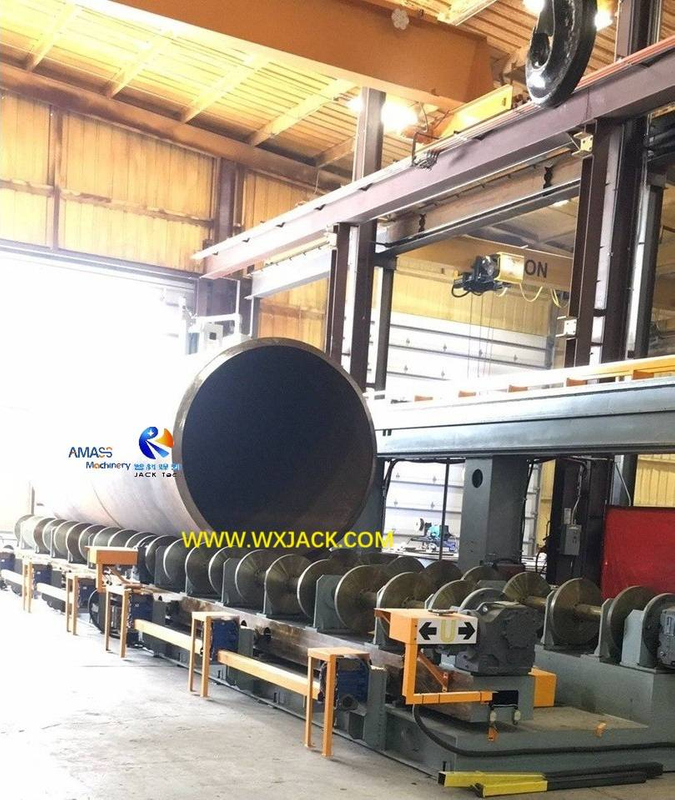

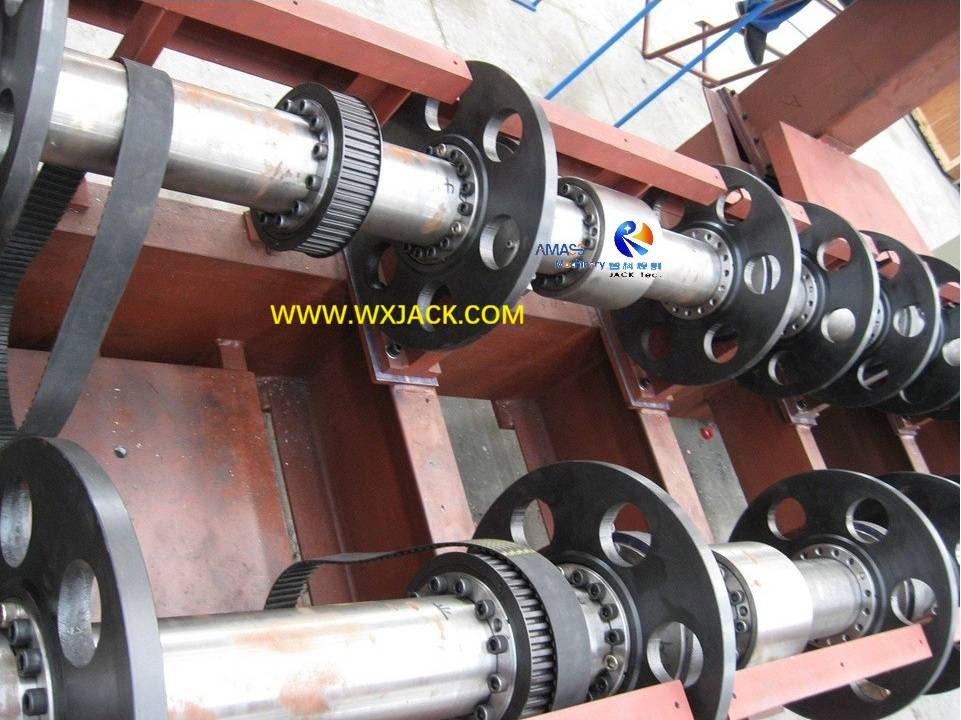

Mostrado en la foto 6 ^{de la 6ª} foto adjunta y arriba, en una máquina de corte de tubería CNC de gran tamaño , se colocan piezas de trabajo en la variedad de rodillos de giro de soporte;

2. ¿Qué significa 'simple ' para la máquina de corte de intersección de tubería CNC 3000/12 de gran tamaño?

1)   Aquí el 'simple ' significa menos eje de control en comparación con los modelos de 5 eje y 7 eje;

2) Eliminar el eje de control de la máquina de corte de la tubería CNC de 7 ejes:

a)   Corte de antorcha a lo largo de la dirección axial y radial de la tubería;

b) movimiento de la antorcha de corte a lo largo de la dirección radial de la tubería;

c) así como el ajuste en el tramo de rollos de giro que soportan la tubería;

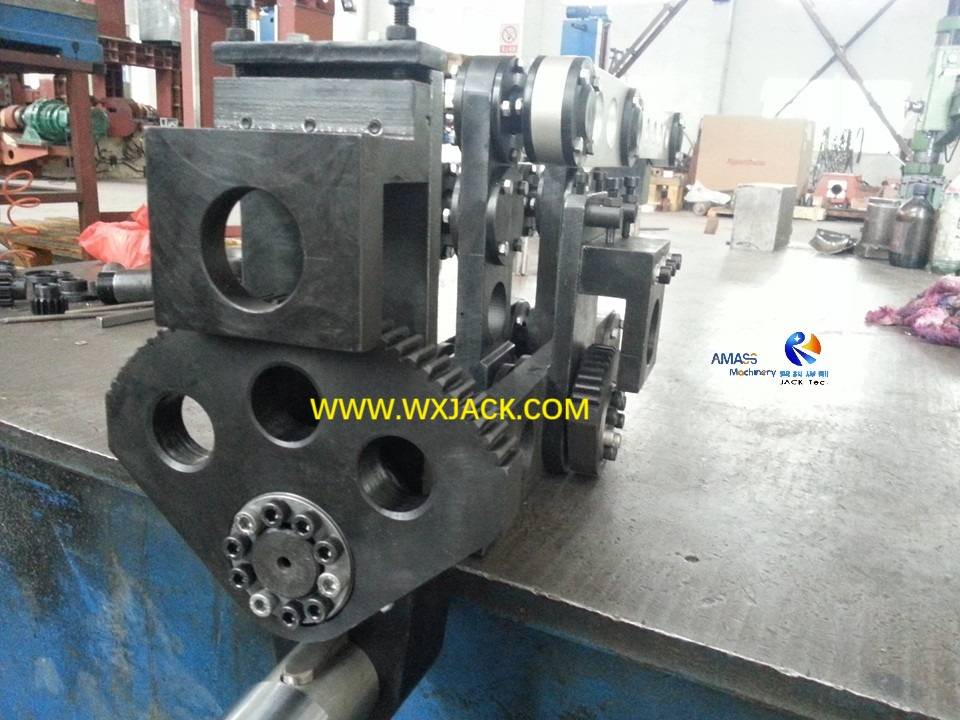

3) La máquina CNC de 3 ejes mantiene el control sobre la rotación de la tubería, la cortina de corte hacia arriba y hacia abajo, y su movimiento a lo largo de la dirección axial de la tubería;

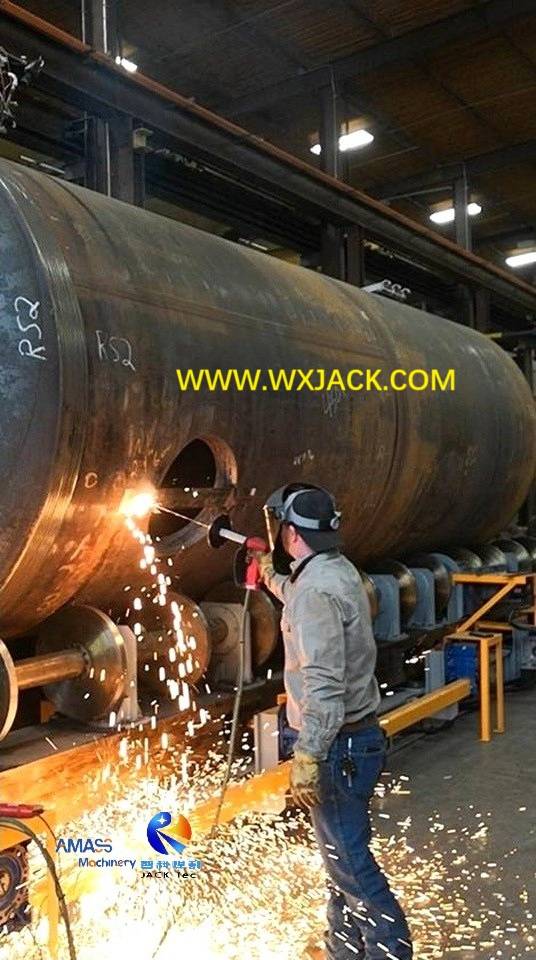

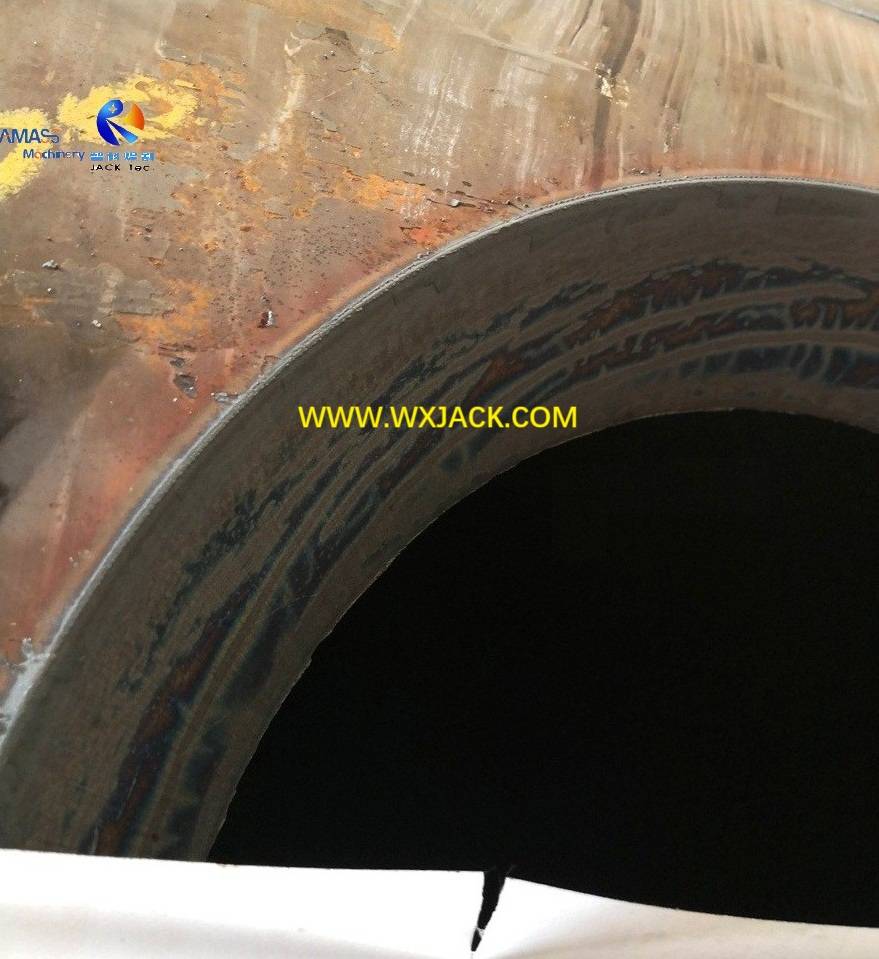

4) De esta manera, la máquina de 3 eje conserva el trabajo básico de la tubería cortando la longitud requerida, el orificio de corte en la tubería con el borde recto, como se muestra en las fotos unidas;

3. ¿Cuándo elegir la máquina de corte de intersección de tubería CNC de 3 eje, 5 eje y 7 eje?

1) La elección entre el eje , 5 del eje y 7 eje  generalmente se originó de la demanda de cortar kerf en la tubería o no: si es necesario terminar junto con todo el corte de tubería o no;

2) La máquina CNC de 7 eje tiene la misma función básica que el modelo de 5 eje, pero con un control más delicado sobre el movimiento de los rodillos de giro;

3) Por lo general, las tuberías cortadas con una máquina CNC de 3 ejes tienen un grosor más delgado. Porque el grosor delgado de las tuberías es difícil de tener biselado, y generalmente no es necesario.

C. Parámetros técnicos de 3 eje 3000/12 Máquina de corte de tubería CNC de oxi-combustible de gran tamaño :
