Medio de control sofisticado CP6-1400/15 Máquina de corte de intersección de tubería CNC

A. Aplicación y uso de CP6-1400/15 Máquina de corte de tubería CNC de llama y plasma :

1.   La máquina de intersección de tubería CNC de la serie CNC de la serie CNC de 6 eje :

 Es la versión sofisticada para un rango de tubería de diámetro pequeño a medio, y un modelo especial de hecho:

1) En términos generales, los modelos de control del 5 eje pueden cumplir con la demanda mayoritaria de biselado y biselante de tuberías, para tubos de tamaño pequeño a mediano:

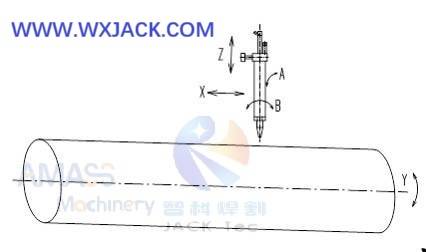

2)   La denotación de 5 eje en el corte de la tubería de control CNC:  ( Fig.1 )

2. Por otro lado, existen ciertas condiciones que requieren un corte y biselado sofisticados para tuberías de diámetro medio, y por lo tanto viene la configuración de 6 eje:

Aplicando ejemplos en una sofisticada máquina de corte de tubería CNC de 6 ejes:

1) para mecanizado sobre materiales de acero inoxidable/ acero de aleación de tuberías;

2) corte de plasma en tuberías;

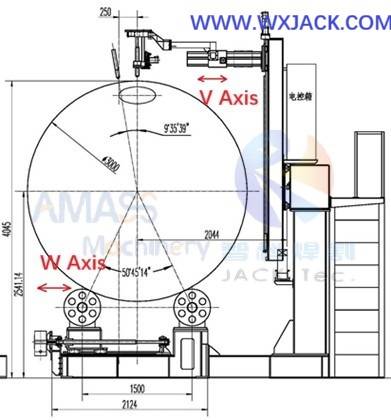

3.   El 6 ^° A eje V en plasma y la máquina de corte de intersección de tubería CNC de llama , para controlar el movimiento de la antorcha de corte a lo largo de la dirección del radio de la tubería:  ( Fig.2 )

1) Esto significa que el posicionamiento de la antorcha de corte a lo largo de la forma de radio de la tubería se controla no solo con el eje de rotación de la tubería, sino también con el eje V;

2) Los 9 tipos de biselos típicos en las tuberías, disponibles para ser cortados de la máquina de corte de tuberías CNC de 6 eje: ( Fig.3 )

B. Unidades principales en CP6-1400/15 Máquina de corte de tuberías CNC:

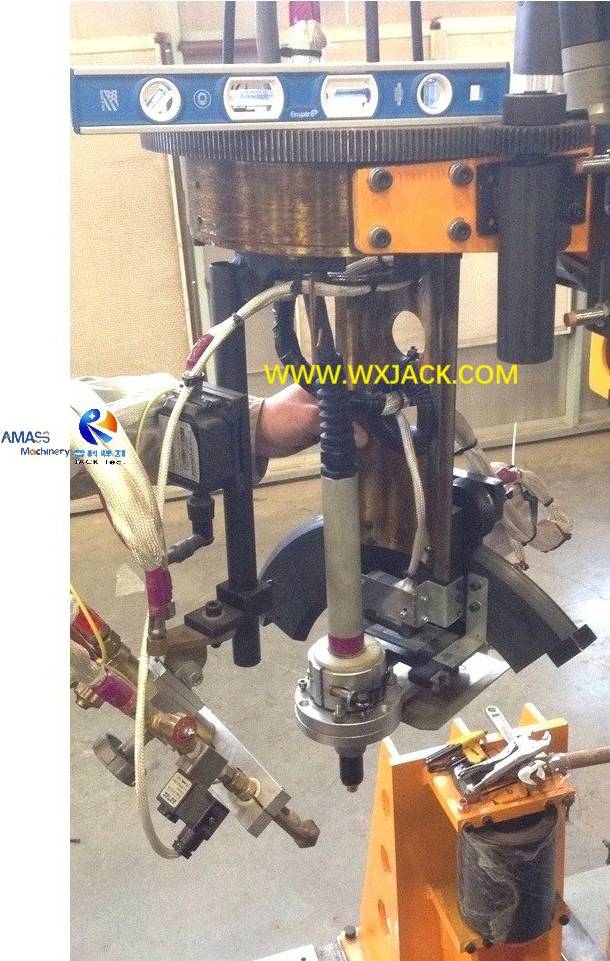

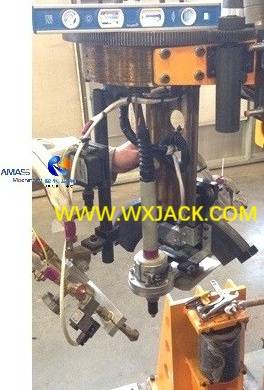

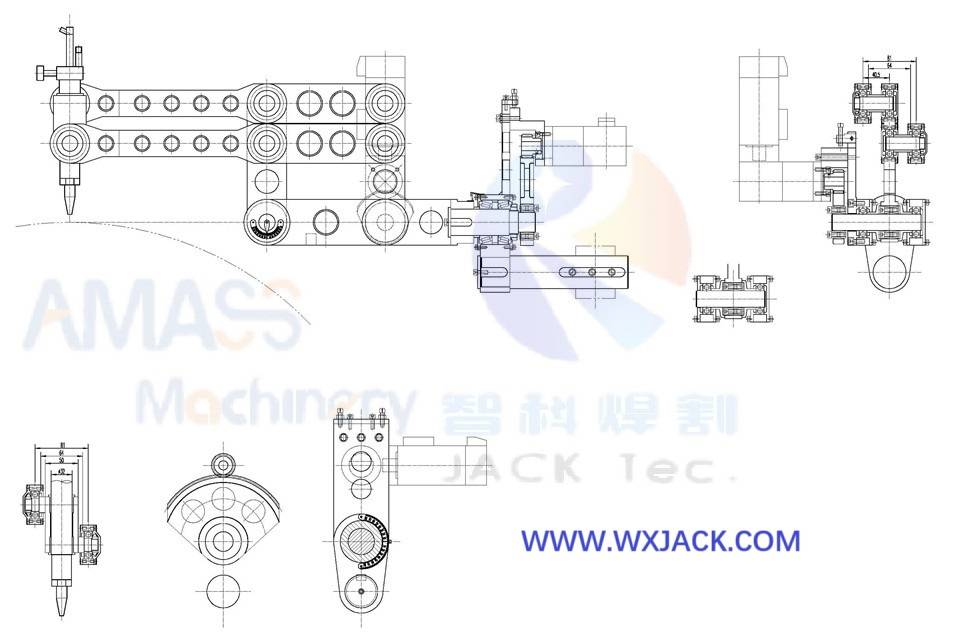

1. Máquina de antorcha de corte en 6 eje:  ( Fig.4 )

Especialidad de la antorcha de corte: como se puede encontrar en la foto anterior, la antorcha de corte equipada en una máquina de configuración de 6 eje y 7 eje tiene una regla angular para medir en su ángulo de inclinación, así como un mecanismo para una unidad giratoria infinita de 360 ​​° ;

2.  Sistema de control eléctrico de CP6-1400/15 Máquina de corte de intersección de tuberías CNC:

1) Capacidad:  el sistema de control de la máquina tiene toda la función de control y la configuración de hardware necesarias para la operación de corte de intersección de tuberías, que se ajusta al estándar eléctrico nacional chino e IEEE, en términos de aislamiento/ protección/ disposición de cable;

2)   Depende de la condición práctica en el sitio del cliente, la Junta de Control de la Máquina de la Serie CP puede ser de estilo de mesa de trabajo o en el camino de sobresalir colgante;

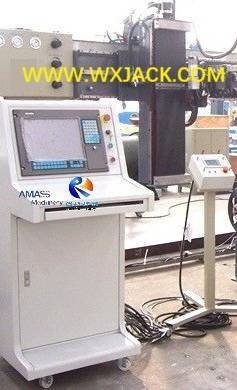

3) Para esta máquina CNC Cut Máquica CNC de tamaño mediano φ1400 mm , este es un tipo de mesa de trabajo de pie: ( Fig.5 )

4)  La mesa de trabajo en el tamaño mediano CP6-1400/ 6 Model Machine está en funcionamiento, ajustado al estándar estricto en el aspecto del diseño/ radiación/ aislamiento y la disposición del cable, teniendo en cuenta completamente el entorno riguroso y la interrupción del escudo de la cortes de llamas y el corte de plasma, garantizando el trabajo a largo plazo y el trabajo normal de la máquina de cortar tuberías de CNC;

5)   Toda la señal de control de entrada y salida de la placa de control se aislan con la placa de E/ S. Los elementos están razonablemente organizados, y los cables se colocan en orden, a lo largo de toda la longitud del sitio de trabajo de la máquina.

C. condición previa en piezas de trabajo en CP6-1400/15 Máquina de corte de intersección de tuberías CNC :

1.   Máquina de corte de intersección de tuberías CNC:

Para garantizar completamente los productos terminados de alta calidad, la materia prima  debe satisfacer la demanda de precisión de

1)  Ronda de la tubería : la ovalidad de la sección transversal de la tubería no debe exceder el 0.5% que el diámetro de la tubería;

2)  Refuerzo de soldadura en la costura longitudinal de la tubería : si este refuerzo de soldadura es lo suficientemente sobresaliente como para afectar la giro suave de la tubería durante el corte de tubería, debe ser a tierra antes de tiempo;

2. En todo, para tener este sofisticado equipo de corte de tuberías CP6-1400/15 CNC que ofrece un rendimiento satisfactorio, cada detalle involucrado debe tener un buen cuidado.

D. Parámetros técnicos de la máquina de corte de tuberías CP6-1400/15 CNC :
