3 eje 1400/12 Máquina de corte de tubería CNC Flame and Plasma High Speed ​​CNC

A. Esquema en 3 eje 1400/12 Máquina de corte de intersección de tubería CNC de plasma de llama de alta velocidad :

1. Aplicación: El modelo de CNC-CP14000/12: 3 Eje 1400/12 es la etapa inicial de su grupo de productos: máquina de corte de tubería CNC de alta velocidad de llama y plasma , para cortar tuberías/tubos en longitudes designadas, sin la función del biselante del ángulo inclinado;

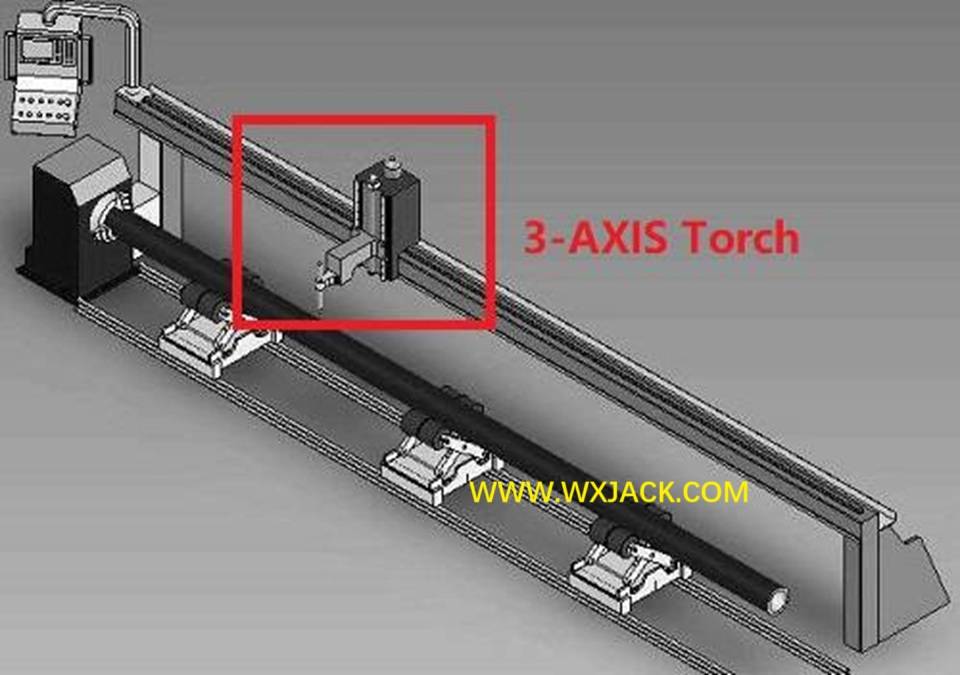

2. Eje de trabajo: el 2º boceto ^adjunto y debajo demuestra en la historia más larga de esta máquina de 3 eje. Puede encontrar a partir de ella que la antorcha de corte solo tiene capacidad de movimiento lateral y elevación, sin rotación y balanceo:

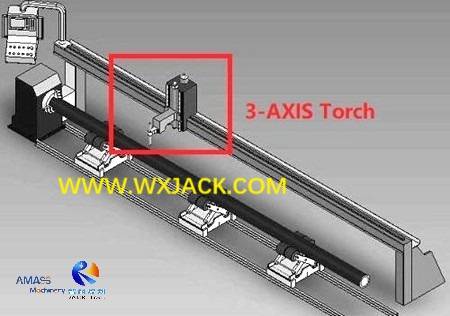

Indicación del eje de trabajo en 3 eje para corte de tubería de control CNC: ( Fig.1 )

B. Informe técnico en 3 eje 1400/12 Máquina de corte de tubería CNC de plasma de llama de alta velocidad :

1. Uso amplio: debido al rango de diámetro de la pieza de trabajo aplicativo: de φ300 mm a φ1400 mm , este modelo de plasma y llama de combustible de oxígeno en la tubería también ve una aplicación bastante extensa;

2. Por ejemplo, para hacer estructuras de acero de tubería y tubo, o truss de tubería, etc. bajo la cual no importa mucho si hay bisel en el borde de las tuberías o no, para el paso de unión de un bulto en el equipo del manipulador de soldadura  (columna de soldadura y pluma) y rotador de soldadura (lecho de rodillo) , ya sea para el ensamblaje o para el propósito de soldadura;

3. Función: Esto significa que la máquina de cortar intersección de tubería CNC correspondiente no es obligatoria tener el eje giratorio de un eje y el eje B. En cambio, solo el movimiento lineal del eje X / Y / Z en la dirección 3 está bien;

4. Grosor de la pared de la tubería: generalmente, en estos sitios de trabajo de la máquina, el grosor de la tubería a cortar no excede los 8 mm.

C. Ventajas de 3 eje 1400/12 Máquina de corte de intersección de tubería CNC de plasma de llama de alta velocidad :

Si no es necesario biselarse o bisear en el borde de la tubería, las 2 ventajas más sobresalientes con esta máquina de 3 ejes son:

1. Menor inversión en la compra de la máquina de corte de tuberías CNC:

1) Reducción de precios: con todas las otras condiciones previas y especificaciones en el mismo nivel, la cita de la máquina CNC de la versión de 3 eje es superior a USD10,000 más bajo que la de la contraparte de 5 ejes;

2) Aquí 'contraparte ' se refiere a eso, todas las demás especificaciones de la máquina, por ejemplo, máx. El diámetro del tubo, la longitud, etc. están en el mismo rango. Este es el modelo de 5 eje 1400/12 ;

3) Beneficio financiero: dicha diferencia de precio en 3 eje versus una máquina modelo de 5 eje equivale a alrededor de 10 ~   15% menos de inversión de la máquina;

2. Trabajo más fácil en la operación de la máquina de corte de intersección de tuberías CNC de plasma de llama:

1) ventaja:  la operación en la máquina CNC de 3 eje es mucho más simple que la de los modelos de 5 eje y 7 eje;

2) Puntos fuertes: Esto significa: período más corto de entrenamiento del operador, tiempo de ciclo más corto en el trabajo diario y menos riesgo de malperación y mal funcionamiento del corte de tubería de llama y plasma;

3) Costo variable Guardar: combinados juntos, todos estos factores pueden reducir en gran medida el costo de funcionamiento del período y variable;

4) Resumiendo, bajo la condición previa de satisfacer la demanda del cliente, la máquina de configuración de 3 ejes es una versión muy rentable y hecha a medida para los clientes.

D. Especificaciones técnicas de 3 eje 1400/12 Máquina de corte de intersección de tubería CNC de plasma de alta velocidad :
