1) Tamaño de la tubería: en este caso aplicante, el cliente debe producir tubos biselados con máximo. diámetro de φ660 mm , que es ligeramente más grande que el equipo de la serie de tamaño convencional de tamaño φ600 mm;
2) Además, el diámetro más pequeño es φ48 mm , en comparación con el mínimo de φ80 mm en la serie φ600 mm;

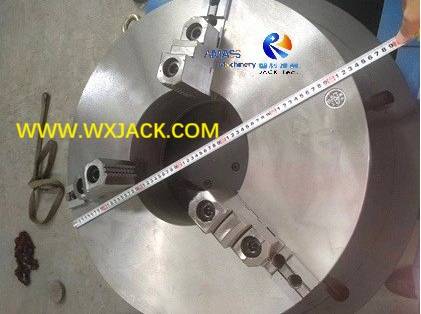

3) En consecuencia, el accesorio de garra de la tubería de la pieza de trabajo de la pieza de trabajo en esta máquina modelo CP5-660/12 en el corte de tubería de control CNC de 5 ejes , es necesario que se hagan a medida: ( Fig.1 )
2. Camino térmico:
El grosor de la pared de la tubería está en el rango de 5 mm ~ 50 mm , que es aplicable para el corte de llama de oxígeno acetileno;

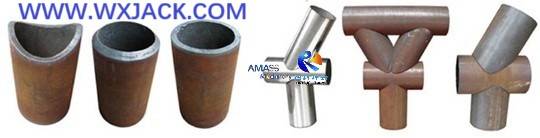

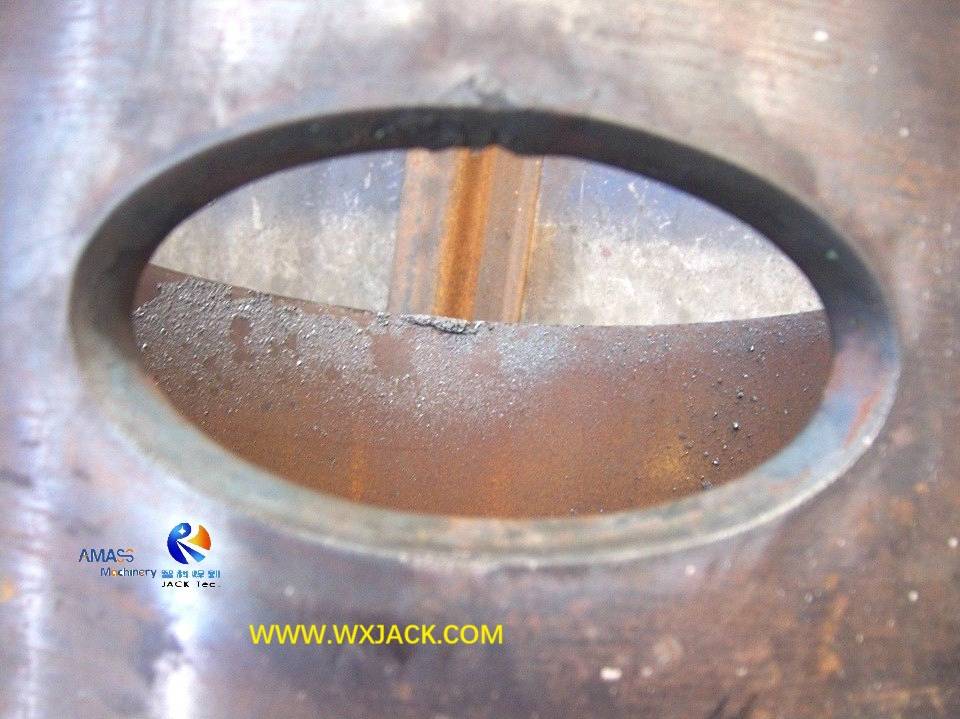

3. Pipe biselado en la máquina de corte de tubería CNC de 5 ejes de 5 eje : ( Fig.2 )
Mostrado en la foto de arriba, el ángulo de chafuladores en esta máquina modelo CNC-CP5-660/12 está en el rango de -45 ° ~ +45 ° , que se controla con un eje y eje B;

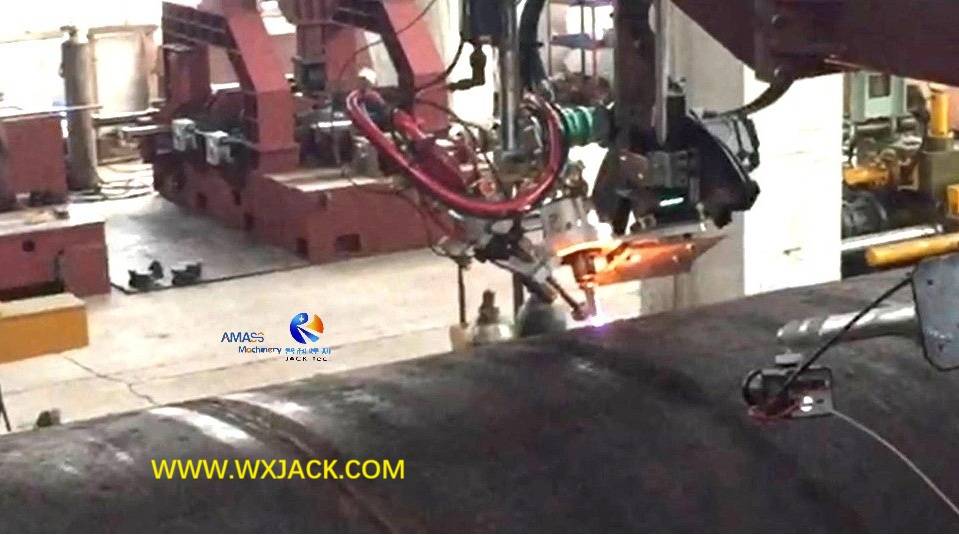

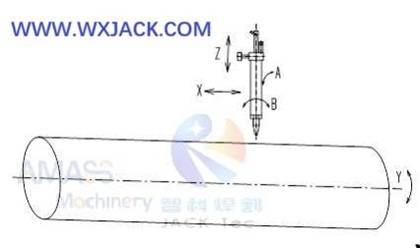

4. En consecuencia, el eje x / y / z / a / b en la máquina de intersección de tubería CNC de 5 ejes de la llama se muestra como se muestra a continuación: ( Fig.3 )
En esta máquina de control CNC de 5 ejes en el corte de tubería, 4 eje están entrelazados:
1) El eje x es para controlar el movimiento de la antorcha de corte a lo largo de la longitud de la tubería;
2) El eje y es para administrar la rotación de tubos infnitamente;
3) Un eje es para controlar la antorcha de corte inclinada a lo largo del radio de la tubería;
4) El eje B es para controlar la antorcha de corte inclinada a lo largo de la dirección de la longitud de la tubería;
5) Solo el eje Z para controlar la elevación de la antorcha de corte se controla de forma independiente durante la operación de corte de tubería;

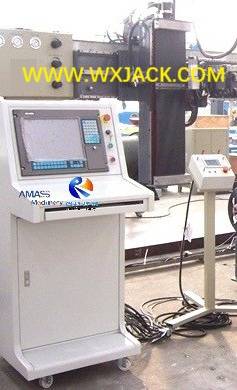

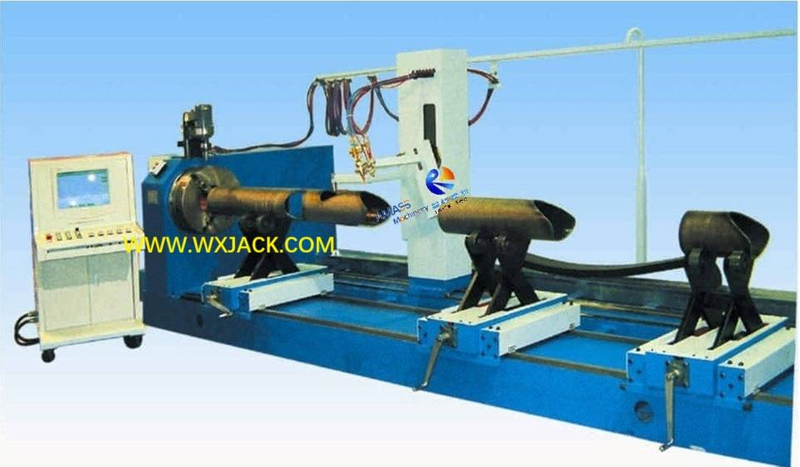

1) Se muestra en la foto de arriba, considerando las tuberías de diámetro pequeño ( φ660 mm ) y la altura corta correspondiente del corte de tubería, es apropiado el soporte de operación de tipo de pie con el controlador CNC ensamblado en su sección superior:

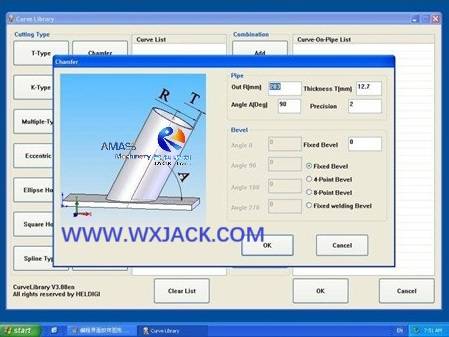

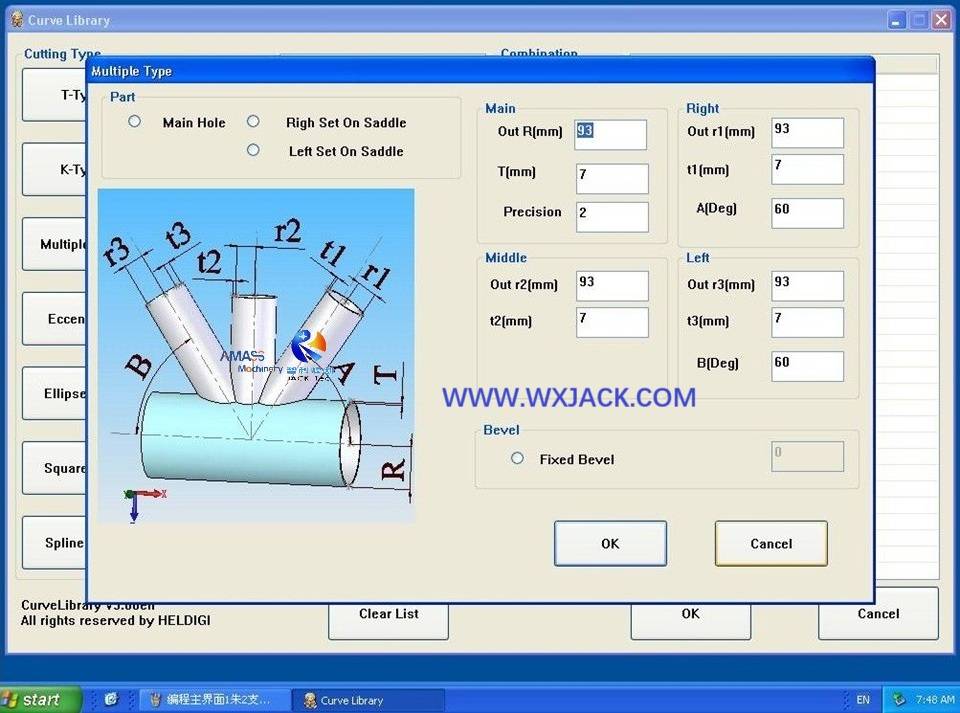

Interfaz del monitor del controlador CNC en el proceso de corte de tuberías de control: ( Fig.5 )
2) Se muestra en la foto de arriba, el CNC y el software tienen una interfaz de máquina humana amigable, fácil de comandar y operar, hardware de control profesional y software utilizados para el trabajo de corte de tuberías de control de CNC de 5 ejes, y tiene el mérito de un programa conveniente, aprendizaje fácil y actualización disponible;

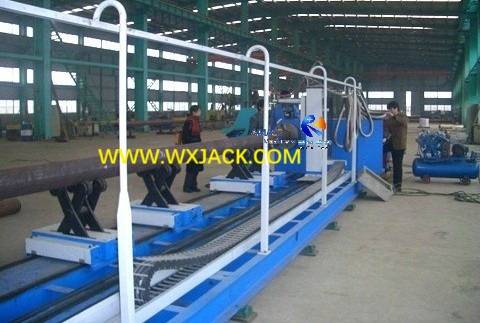

1) Mostrado en la foto de arriba, el haz horizontal para el movimiento de la tubería longitudway se fija en la sección superior del equipo de corte de tubería CNC, evitando la chispa generada durante el proceso de corte de tubería dañando la guideril;
2) El lecho base de la máquina modelo de eje del modelo 5 CP5-660/12 está en forma de marco de caja sólida, que se instala firmemente en el piso del taller;

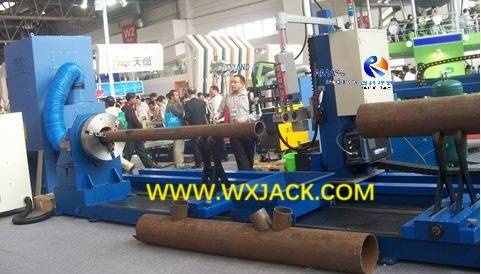

3) La unidad de movimiento longitudinal y vertical de la antorcha de corte se guía con una guía lineal de rodamiento de bolas precisa: ( Fig.7 )

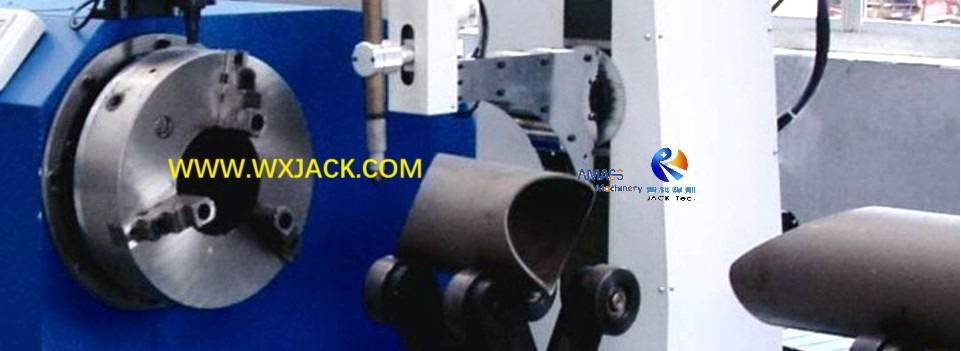

4) El accesorio de la tubería: se muestra en la foto de arriba, la pieza de trabajo que contiene en CP5-660/12 Modelo 5 Axis La máquina de corte de tubería CNC es el tipo de garra de chuck . Comparativamente, para grandes especificaciones, como la máquina modelo φ2500 mm , es el tipo de rodillo de fricción;
1) Los reductores de engranajes de precisión del equipo de 5 ejes se importan de Alemania, de pequeño espacio libre y alta precisión;
2) Servo Drive es el sistema de CA de marca Panasonic de Japón, confiable y estable. En un conjunto de la máquina de 5 ejes, hay 5 conjuntos de servomotor y motor de servomotor;
5. En una palabra, con 20 años de desarrollo, Wuxi Jack CP Series Machine en CNC Control Pipe Cutting es la mejor solución para los clientes que tienen la demanda de corte de tuberías y biselado.
Modelo Parámetro técnico | CNC-CP5 660/12 Flame 5 Axis Máquina de corte de intersección de tubería CNC |
Rango de tubos de diámetro válido | 48 ~ 660 (mm) |
Rango de longitud de tubería válido | 1000 ~ 12,000 (mm) |
Rango de espesor de tubería válido | 5 ~ 50 mm para cortar llamas |
Velocidad de corte válida | 100 ∼ 1000 mm/min. |
Velocidad de inactividad de la antorcha de corte | 4000 mm/min. |
Rango de ángulo biselante para ritmo | ± 45 ° |
Eje de control CNC válido | 5 eje de x/ y/ z/ a/ b |
