A. Campo de aplicación del 6 eje 1400/9 Programación automática de alta precisión Máquina de corte de tubería CNC :

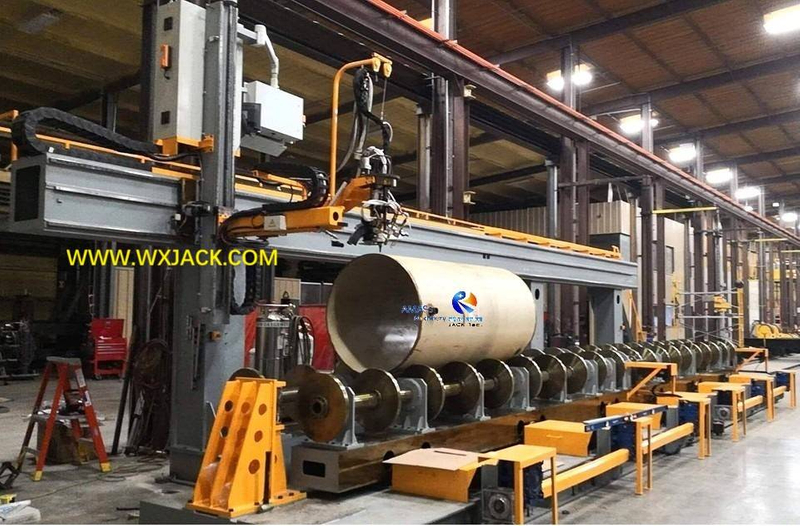

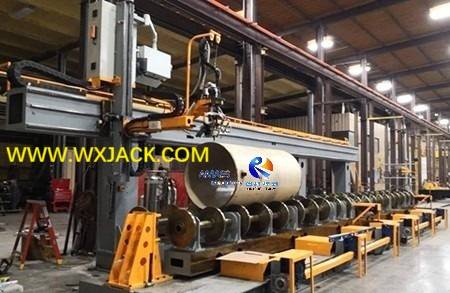

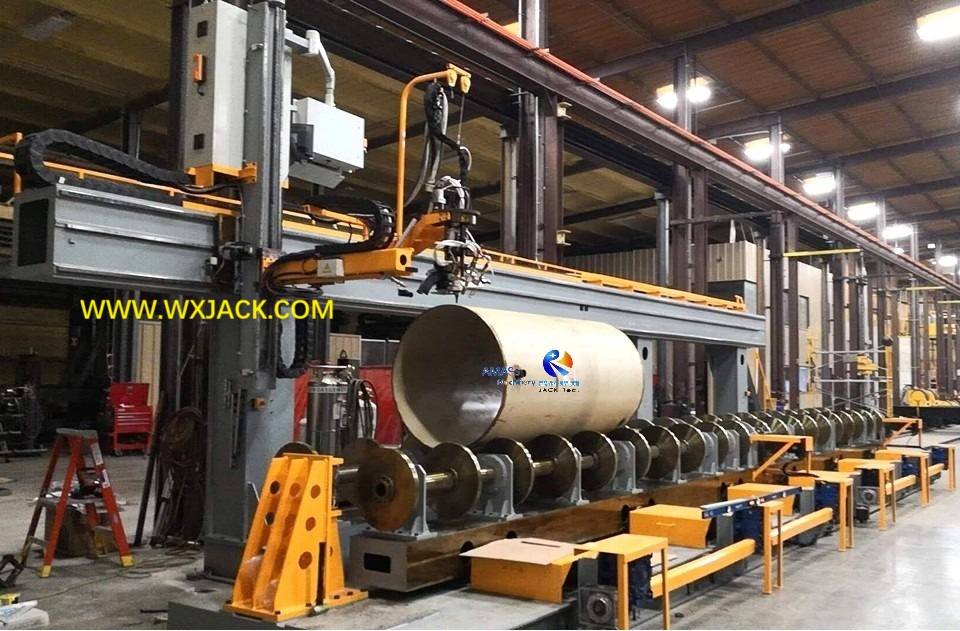

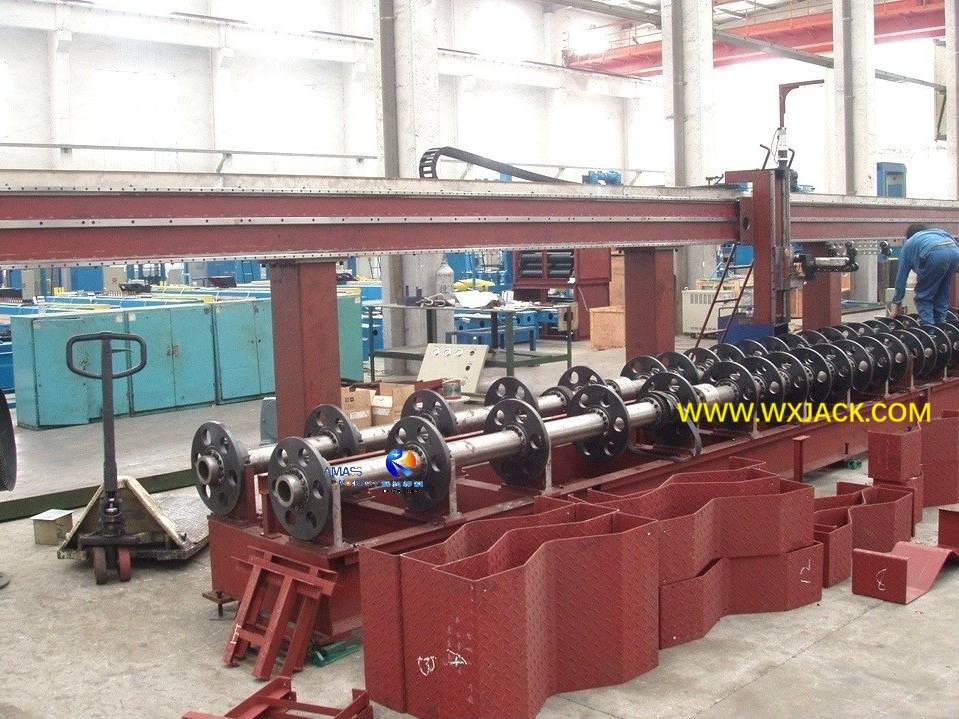

1. Sitio operativo del 6 eje 1400/9 Máquina de corte de tubería CNC de alta precisión: ( Fig.1 )
1) Tamaño adecuado de tuberías: este modelo de tamaño mediano es adecuado para cortar tuberías de diámetro medio, con un diámetro de hasta φ1400 mm , longitud hasta 9 m;
2) Una parte de corte en cualquier momento : que se muestra en la foto de arriba, hay una pieza de tuberías de longitud corta (alrededor de 3 ~ 4 m) colocadas en rodillos de fricción de soporte de la máquina de corte de tubería CNC . Aunque esta tubería corta no ocupa la longitud completa del soporte de rodillos de fricción, según la lógica de control de la máquina, se recomienda que en cualquier momento solo se corte una sola pieza en la máquina;
3) Otros equipos en el taller : también en la foto de arriba, hay un grupo de motores que se mueven rotador de soldadura en la distancia. Todos estos pertenecen a equipos para la fabricación y producción de tuberías en las instalaciones del cliente;
2. En términos de fondo, aquí el modelo de 6 eje 1400/9 es un producto derivado del modelo 6 eje 1400/12 , que tiene una carrera de corte válida de 3000 mm más corta a lo largo de la dirección de la longitud de la tubería contra el último modelo.
B. Operación de 6 eje 1400/9 Programación automática de alta precisión Máquina de corte de tubería CNC :
1. Estación de trabajo en programación automática Máquina de corte de intersección de tuberías CNC:
1) En la sección del producto del modelo 7axis 2500/9, mencionamos 2 tipos de estaciones operativas equipadas en estos equipos en el corte de tuberías:

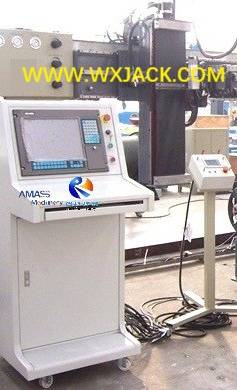

2) Estación de operación de tipo de pie de piso en el corte de tuberías: el panel de monitor y operación está integrado en la computadora industrial: ( Fig.2 )

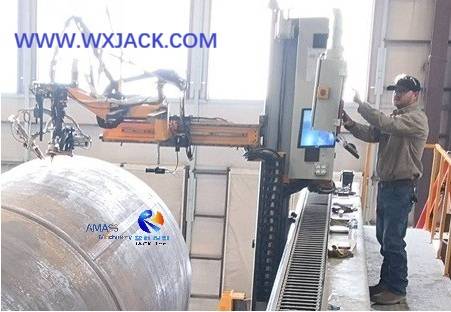

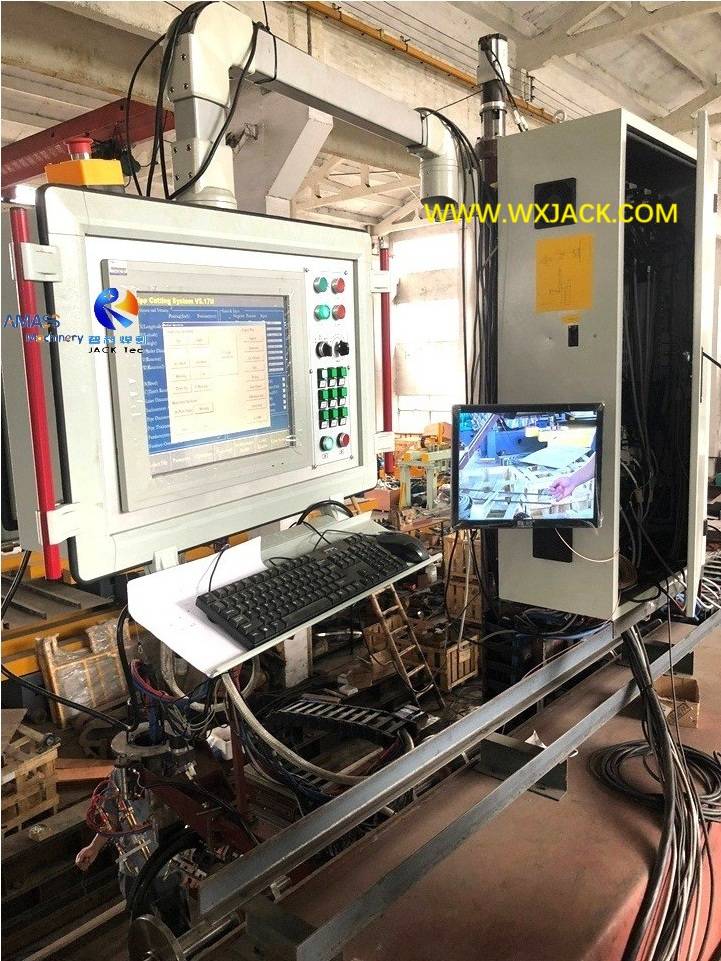

Estación de operación de tipo voladizo: ( Fig.3 )

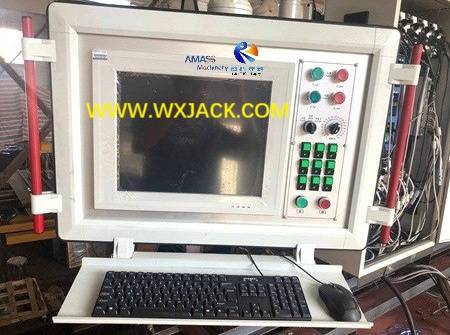

3) En consecuencia, debido al poderoso software de control de funciones en el sistema CNC, la disposición de los botones y los interruptores en el panel de operación de la máquina de corte de intersección de tuberías CNC es relativa simple y concisa: ( Fig.4 )
2. Operación fácil de usar en HMI (interfaz de máquina humana) en programación automática de la máquina de corte de tuberías CNC:

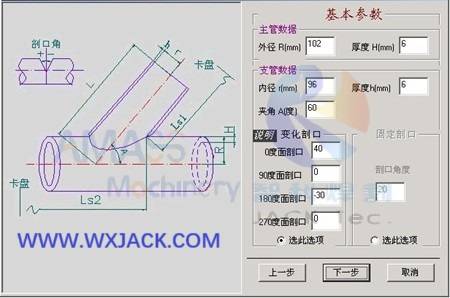

Pantalla de pantalla del monitor CNC en HMI, junto con las puntas de operación correspondientes, en la operación de corte de tubería de control CNC: ( Fig.5 )

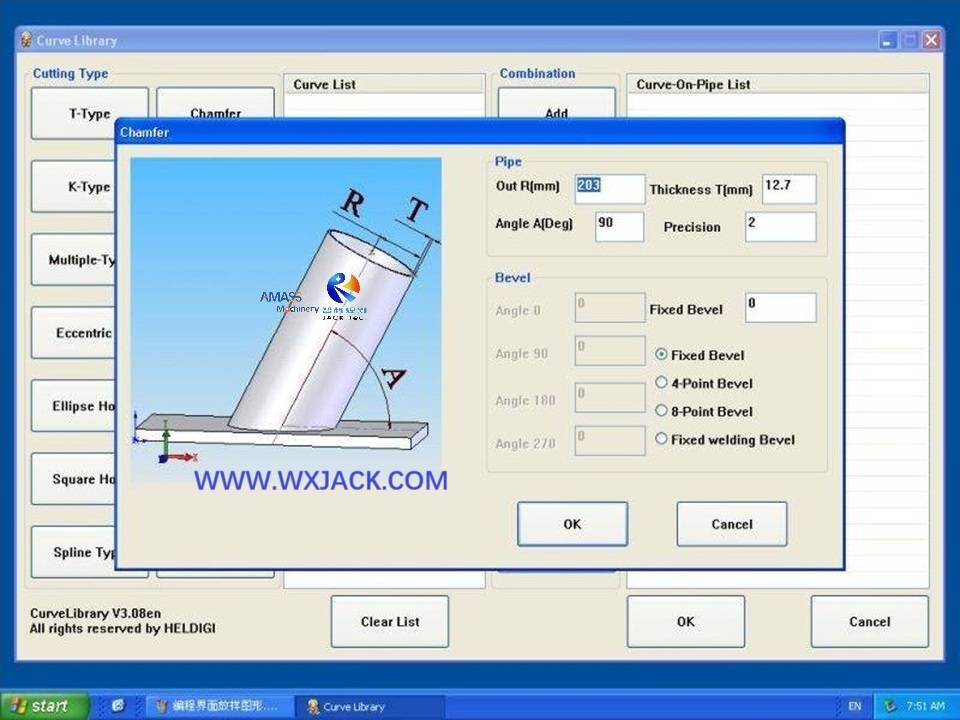

Hay una biblioteca de pieza de trabajo profesional integrada en la computadora industrial de la máquina. Su operación es intuitiva y control en tiempo real:
1. Clave en los datos de la biblioteca para tuberías:
1) Seleccione la pieza de trabajo correspondiente a través de la biblioteca;
2) parámetros de entrada de la tubería;
3) El programa de corte se crea automáticamente ；

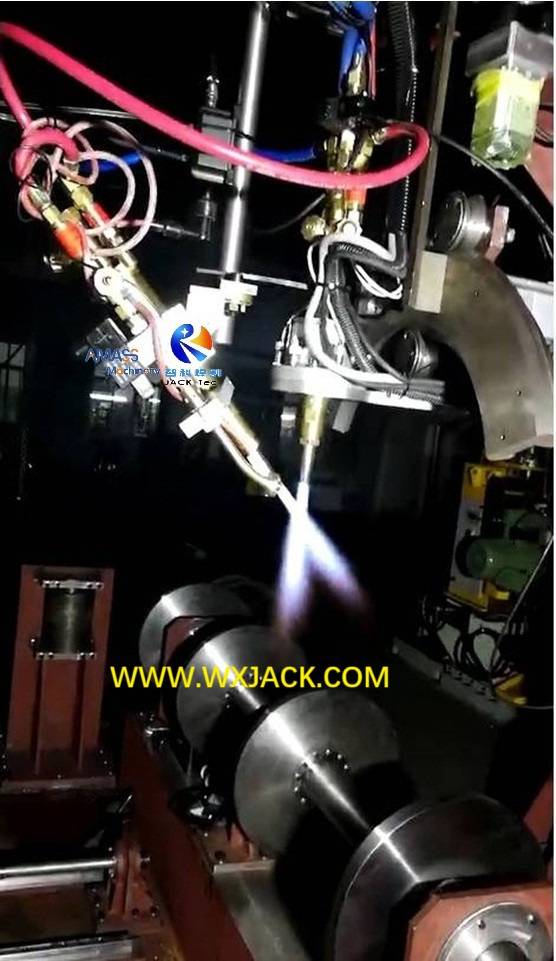

2. Posición de precorta al inicio del corte de tubería de control CNC:
1) El sistema de control numérico se suma al plomo automáticamente;

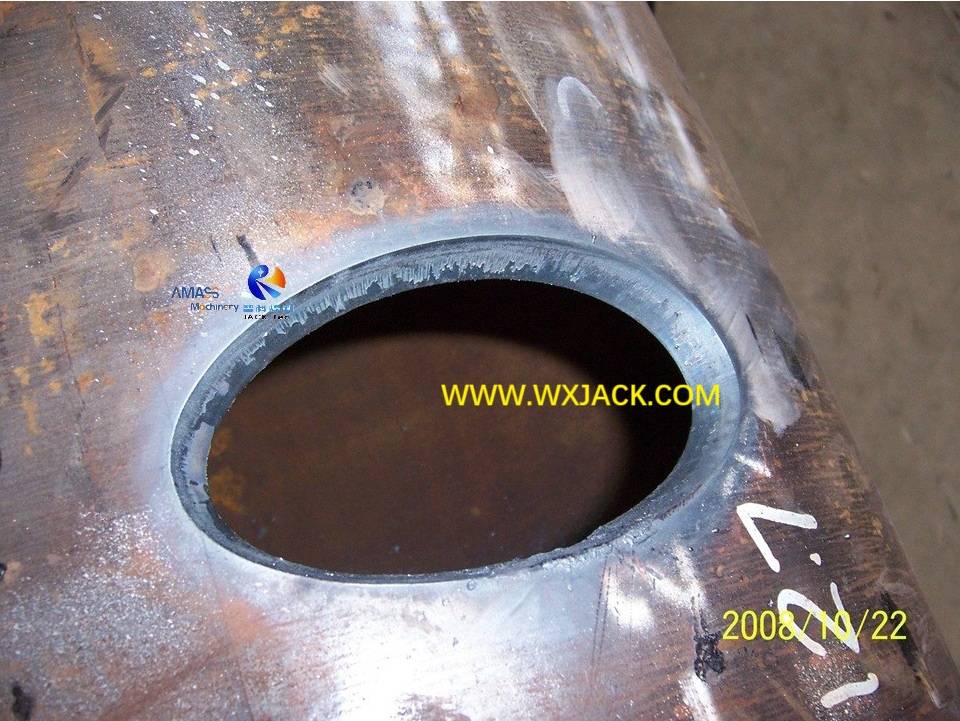

2) Luego perfore un orificio en el chatarra de la tubería automáticamente, garantizando la superficie lisa y no aburrida de la tubería curva ；
3. Turning del ángulo en la máquina de corte de intersección de tubería CNC de alta precisión:
1) Para 0 ° de ángulo de giro, la tubería se cortará justo encima de ；
2) Cuando el ángulo de giro es 180 °, la tubería se girará 180 ° automáticamente para cortar ；
4. Desde arriba podemos ver que la operación es simple y fácil de usar.
C. Parámetros técnicos de 6 eje 1400/9 Programación automática de alta precisión Máquina de corte de tubería CNC :
Modelo Parámetro técnico | 6 eje CNC-CP 1400/9 Programación automática de alta precisión Máquina de cortar intersección de tubería CNC |
Rango de diámetro aplicable de Pieza de trabajo | 300 ~ 1400 mm |
Aplicable máx. Longitud de Pieza de trabajo | 9000 mm |
Grosor aplicable de Pieza de trabajo | 6 ~ 100 mm para cortar llamas 3 ~ 25 mm para cortar plasma |
Velocidad de corte aplicable de Combustible de oxígeno y plasma | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC efectivo | 6 eje de x/ y/ z/ a/ b/ v X eje: para cortar la antorcha moverse a lo largo de la pieza de trabajo longitudinal; Eje y: para la rotación de tubería; Eje z: basado en varios diámetro de la tubería; Un eje: para controlar la antorcha de corte inclinado a lo largo del diámetro de la tubería; Eje B: para controlar la antorcha de corte inclinado a lo largo de la pieza de trabajo a lo largo; E Exis: Para cortar la antorcha, se mueva a lo largo de la pieza de trabajo Radio |
