Máquina de corte de intersección de tuberías CNC de tamaño medio de tamaño medio

A. Uso de la máquina de corte de tubería CNC de CNC de corte y biseo CNC de corte y biseo : Corte y biseo:

1.  Este modelo de máquina de corte de tubería CNC puede describirse como 'nivel medio ' y 'tamaño medio ' : complicación de control de nivel medio de 5 eje , que puede cumplir con la mayoría de la mayoría de los cortes de biselado y el rango de tuberías de la pieza de trabajo de tamaño medio, que cubre el mayor porcentaje de piezas de trabajo, en el campo práctico de aplicación de la tubería de gases térmicos;

2. Por esta razón, este modelo de la máquina modelo 5 eje 2000/12 tiene una aplicación muy extensa. En comparación con la contraparte en la misma especificación de tubería: el modelo de 7 eje 2000/12, , este modelo de 5 eje es muy rentable : aproximadamente un 8% de cita más baja que la máquina de especificaciones de 7 eje 2000/12;

3. Igual que el modelo del modelo de 7 eje de 2000 mm, este modelo de una máquina de especificación de 2000 mm de 5 eje es la finalización para llenar la vacante de tamaño de la pieza de trabajo entre el grado de 1400 mm y el grado de 3000 mm, en la línea de productos de la serie CP, cortada y biseo de la máquina de cortar tuberías CNC de CNC.

B. Torcha de corte, pieza de trabajo y unidad de sujeción en 5 eje 2000/12  Máquina de corte de tubería CNC térmica :

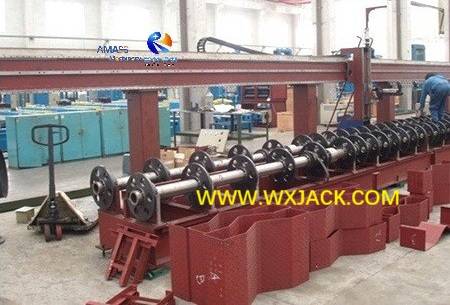

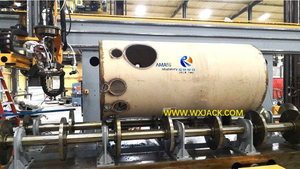

1. Unidad de sujeción de tubería en 2000/12 Máquina de corte de tubería CNC: ( Fig.1 )

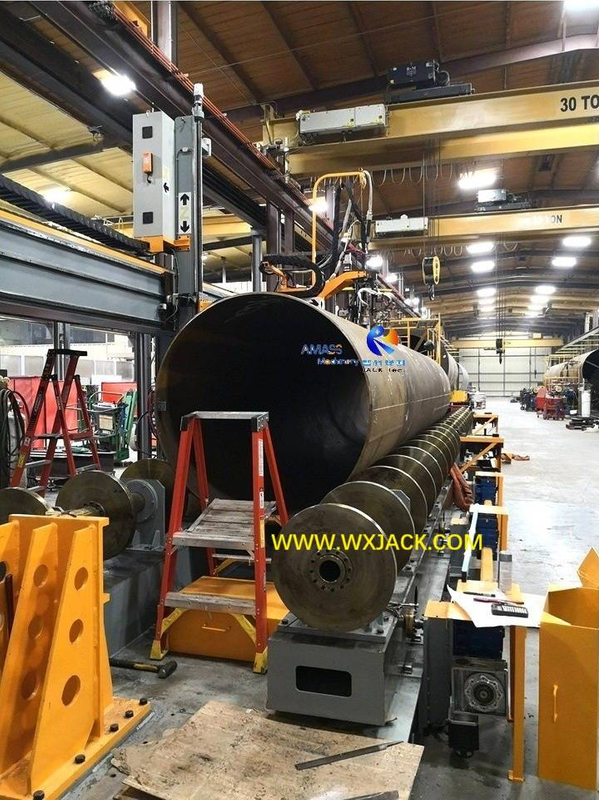

1) Como se muestra en las fotos adjuntas y la foto de arriba, la máquina modelo de tamaño medio 2000/12 adopta con 2 conjuntos de rodillos de fricción;

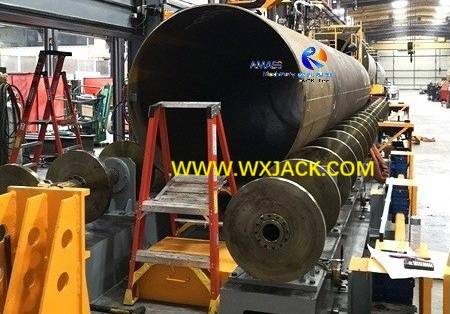

2) En comparación con el tipo de garra de Chuck en el modelo de especificación de 600 mm, , tal forma de carga en la tubería es conveniente y ahorro de tiempo :   ( Fig.2 )

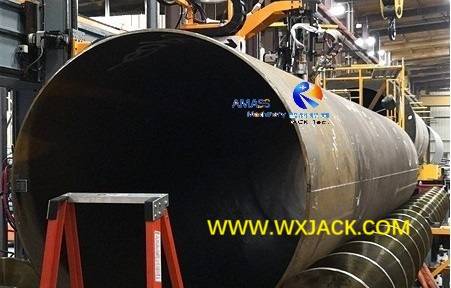

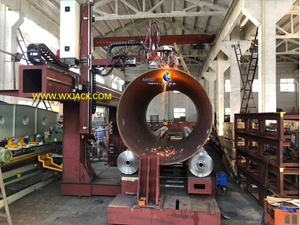

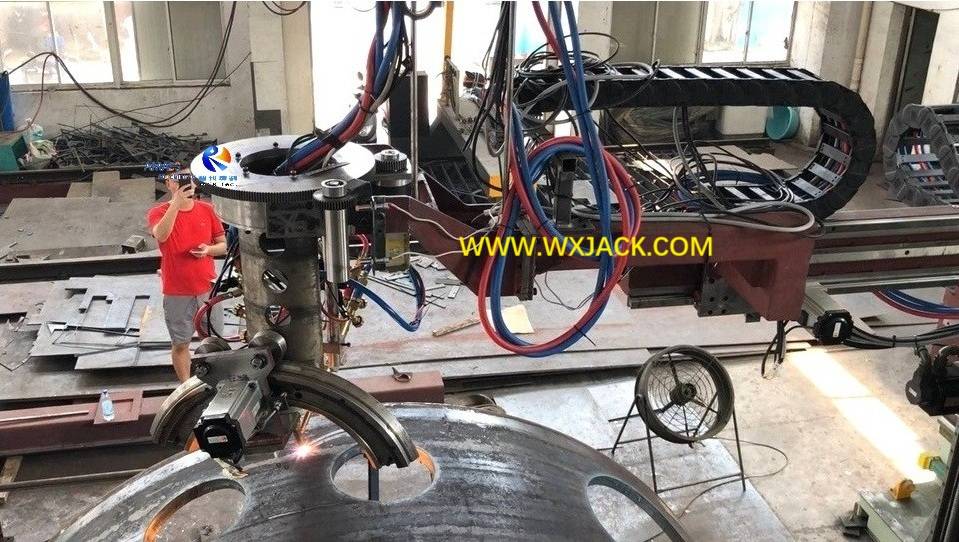

2. Orientación de la antorcha de corte en la máquina de corte de intersección de tubería CNC:  ( Fig.3 )

1) Se muestra en la foto de arriba, para tener una calidad óptima de corte de tuberías y eficiencia entregada desde la máquina, la posición de la antorcha de corte siempre se mantiene 12 o 'Posición del reloj , hacia abajo hacia abajo;

2) Esto se realiza con la rotación de la tubería del eje Y , en el sistema de control de la máquina CNC de 5 ejes.

C. Operación en la máquina de cortar tuberías de tubería CNC de corte y biseo :

Con el desarrollo de la serie CP Series CNC, su entrenamiento y operación se vuelven cada vez más estandarizados, fácil y conveniente:

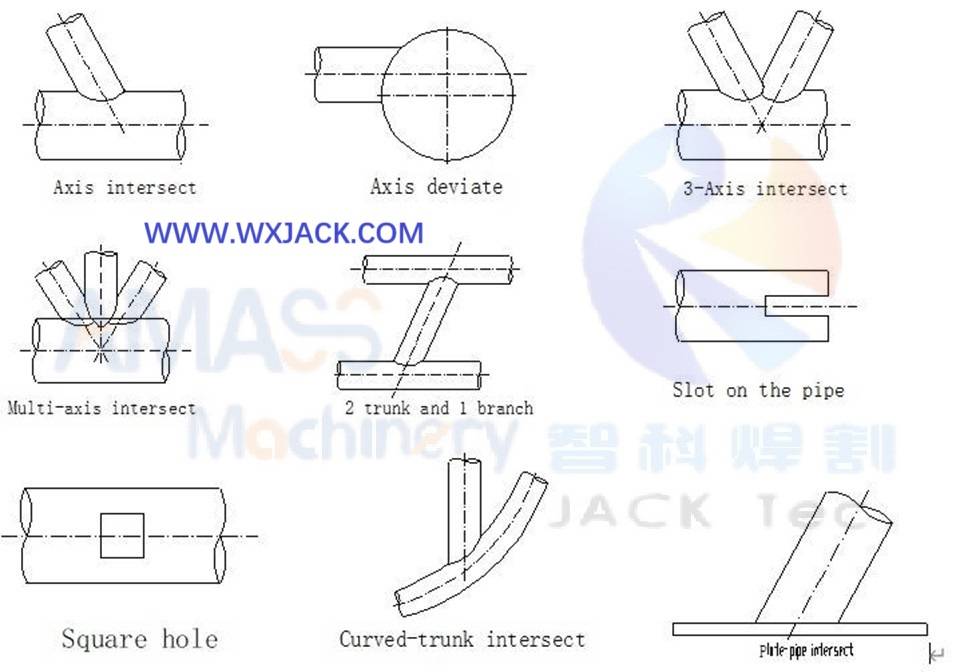

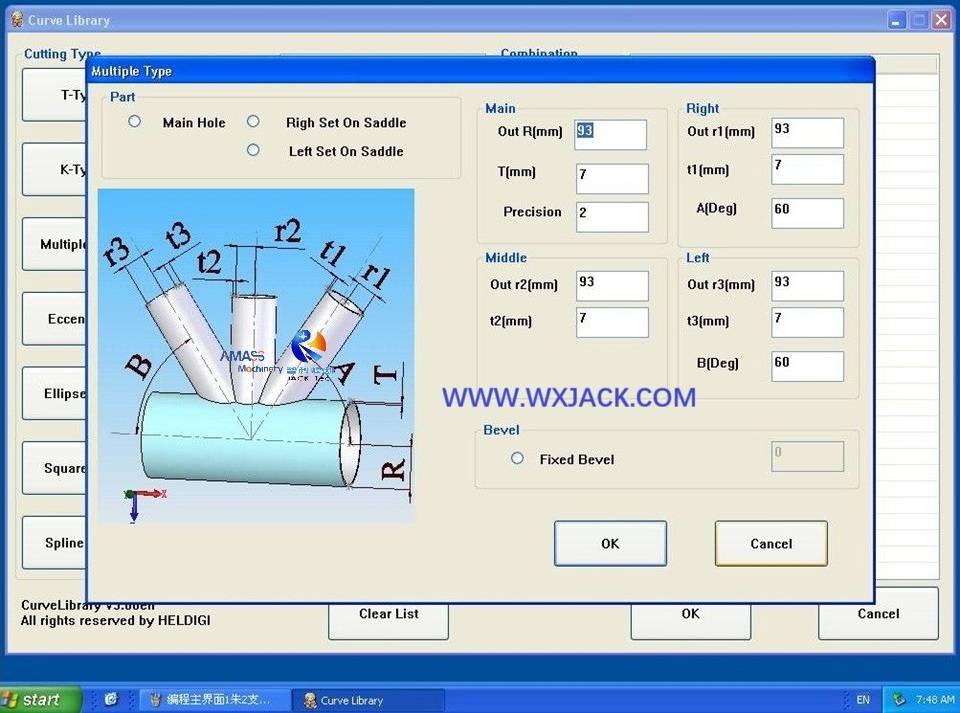

1. A continuación se muestra la interfaz de mando interactiva para la programación de la intersección entre el tronco y el tubo de inclinación, con el controlador CNC de la máquina, simple e intuitional:

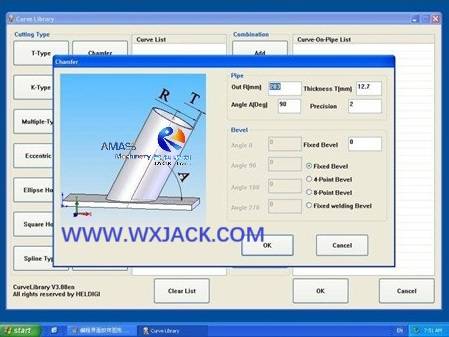

La biblioteca profesional de la pieza de trabajo incorporada en el sistema de control eléctrico de Wuxi Jack CNC Pipe Cutting Machine:  ( Fig.3 )

2. Ventajas en la operación de la  máquina de corte de tuberías CNC:

Se muestra en la imagen de arriba, el HMI (interfaz de máquina humana) del sistema operativo CNC, es conciso e intuitivo:

1) Las ranuras para el trabajo de soldadura posterior se pueden cortar con una operación única junto con el corte de longitud de la tubería. Por lo tanto, los clientes no necesitan tener seguidores en el mecanizado. Las ranuras de soldadura hechas en esta máquina son precisas y eficientes;

2) El sistema integral del controlador CNC de hardware y el software de programación, así como la programación instantánea del sitio de trabajo con la biblioteca de piezas de trabajo ... Todas estas técnicas avanzadas de Jack Wuxi, pone a disposición del trabajo de programación sofisticado y profesional sofisticado y profesional original para cualquier persona, aliviando los desafíos de los operadores de la máquina de cortar tubos CNC Cut y Beveling CNC::

3) Solo entrada parámetros de dimensión esperados de las tuberías, ¿puede el programa de corte de perfil espacial preciso y sastre creado de inmediato y, por lo tanto, las piezas de trabajo precisas se pueden cortar en la máquina;

4) De esta manera, no es necesario emplear específicamente el personal de PC de oficina y el personal de programación, para la ejecución de la máquina CNC.

D. Parámetros técnicos de la máquina de corte de tubería CNC de corte y biseo CNC de corte y biseo de 5 eje :
