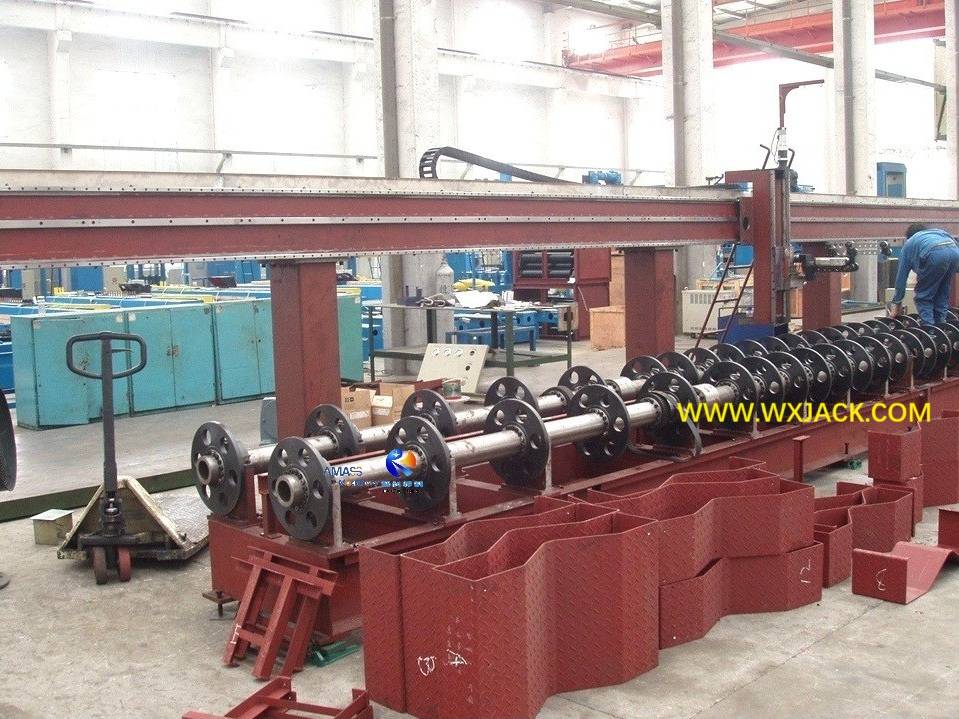

Máquina de corte de tuberías CNC automática de gestión avanzada de múltiples eje

 A.  surge de múltiples eje: desde 3 eje, hasta 5 eje, a 6 eje, a una máquina de corte de tubería CNC de 7 eje:

1. Control de 3 eje para la función básica en la máquina de corte de tuberías CNC:

Se define el eje múltiple en comparación con la configuración básica de la máquina de corte de tuberías CNC de 3 ejes , lo que completa la tarea de:

1) eje x: corte de tubería a lo largo de  la dirección de la longitud de la tubería;

2) Eje Z: talla de corte de antorcha hacia arriba y abajo a lo largo  del diámetro de la tubería;

3) eje Y:  tubería que gira en torno a su periferia;

2. Expandir a la máquina de corte de intersección de tubería CNC de 5 eje para el chaflán oblicuo :

1) Para cumplir la función más avanzada del biselado del círculo inclinado, el eje múltiple se introduce en el campo de la intersección y el corte de la tubería de control CNC;

2) Esta actualización comienza desde la máquina modelo de 5 eje ,

Que tienen:

a) El 4º ^eje :   para manejar la antorcha de corte ± 45 ° inclinada a lo largo de la dirección radial de la tubería;

b) El 5 ^th eje B:   para manejar la antorcha de corte ± 45 ° inclinada a lo largo de  la dirección axial de la tubería :

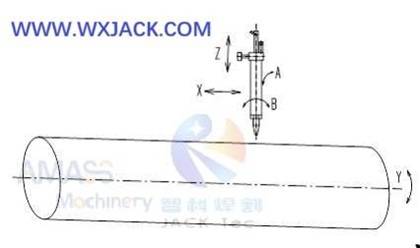

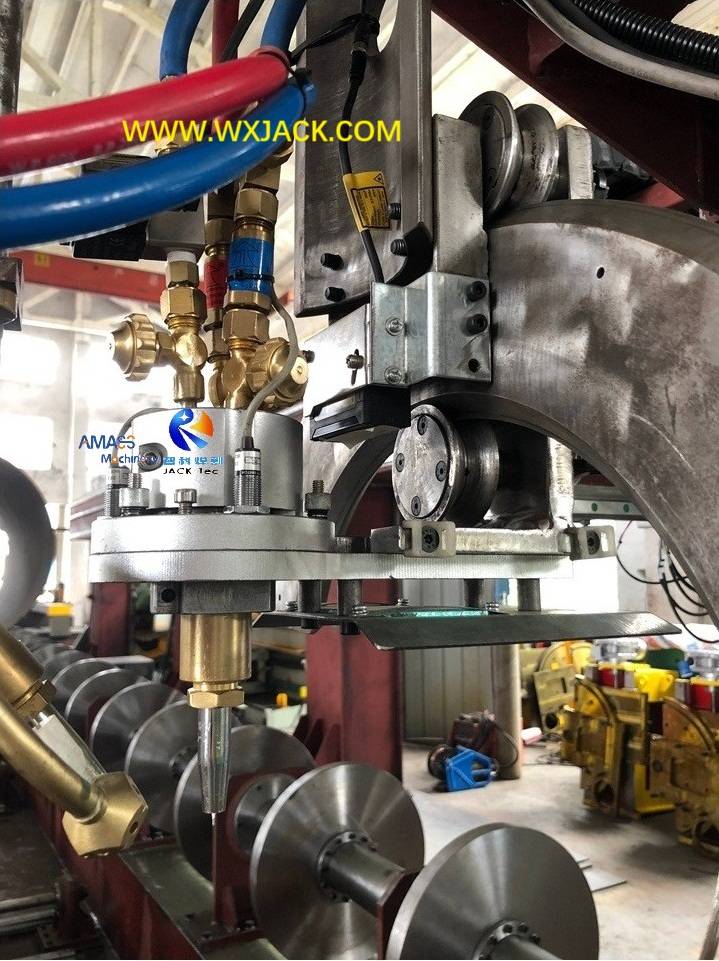

2)   El eje de 5 eje X/   Y/   Z/   A/   B para el corte de tubería: ( Fig.1 )

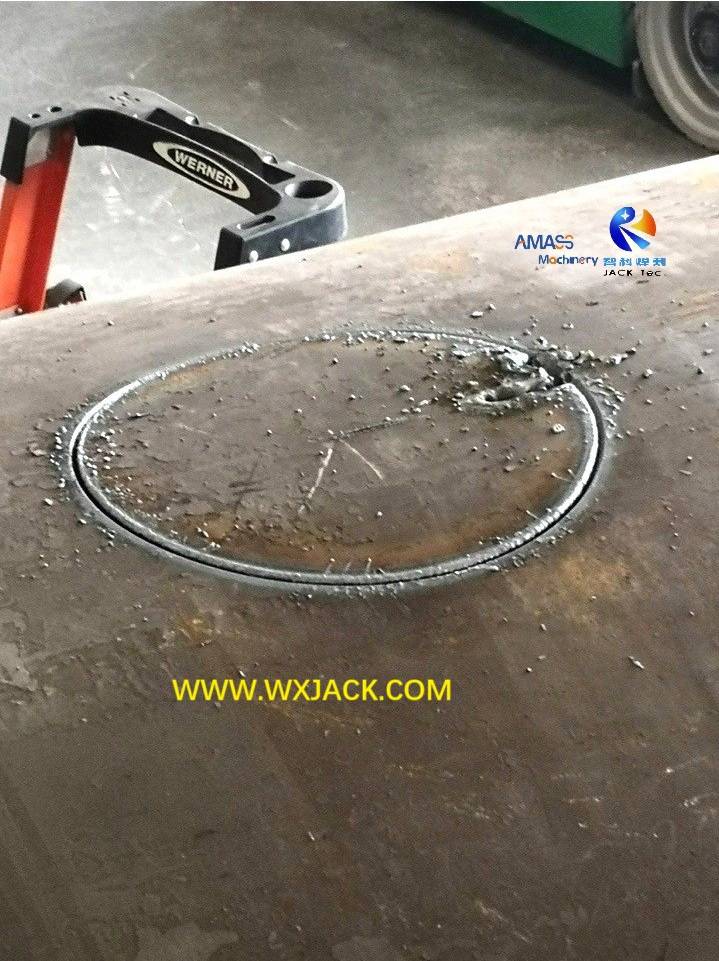

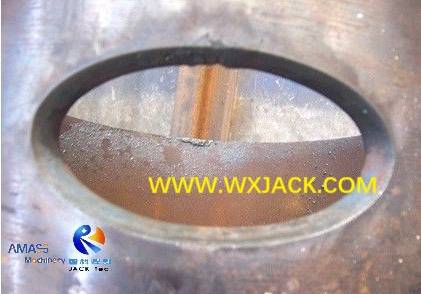

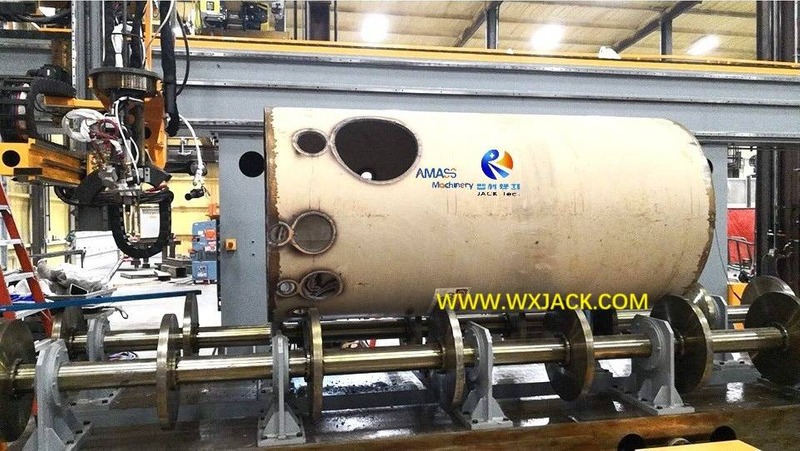

3) Corte elíptico kerf producido a partir de Wuxi Jack 5 Axis Máquina de corte de tubería CNC:  ( Fig.2 )

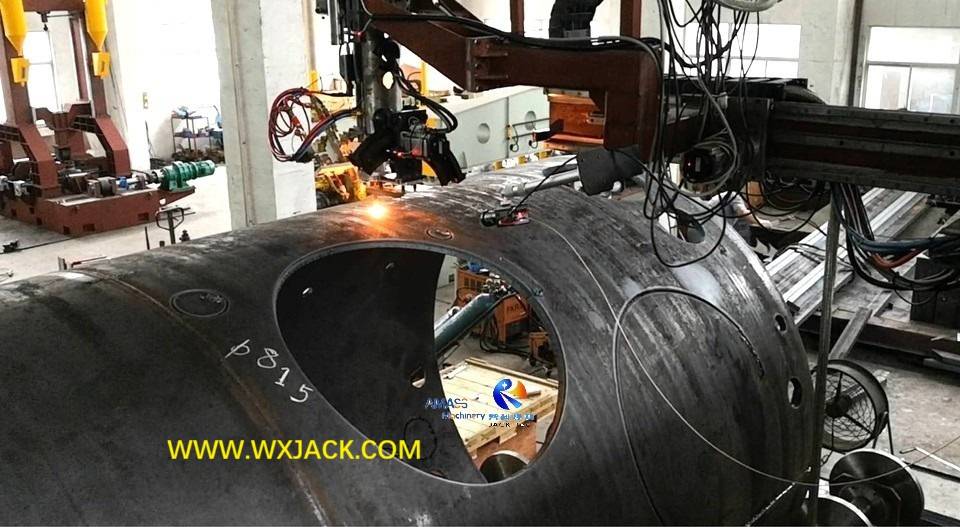

3. Extendido a la máquina de corte de intersección de tubería CNC de 6 eje para cortar tuberías grandes :

1) El biselado giratorio infinito se puede realizar con un control CNC de 5 ejes en tuberías de diámetro pequeño a mediano a mediano: φ600 mm ~ φ1400 mm;

2) Large  Model Machine: When pipe diameter exceeds Φ1400mm, and reaches the range of Φ2000mm to Φ2500mm, the solitary pipe revolving B axis can not manage pipe cutting and beveling satisfactorily in terms of both quality and quantity, and by this time V axis for cutting torch adjustment in radius way is used: This comes into being 6 Axis model machine:

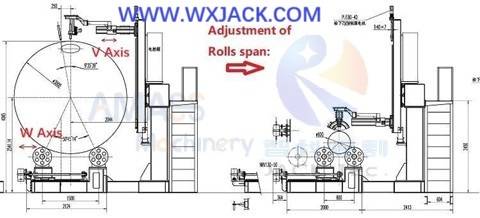

3) El eje V en la máquina modelo grande de 6 eje  : ( Fig.3 )

4. Estar extendido a la máquina de corte de intersección de tubería CNC de 7 ejes :

Para cortar tuberías súper grandes :

1) Umbral: cuando los diámetros de tubería crecen más que φ2500 mm y alcanza φ3000 mm , el 6 ^th v eje no es suficiente para ajustar el punto de corte de una manera transversal de la máquina grande;

2) El 7 ^° Eje W Axis:  En este momento, ^{se debe introducir el 7º Eje W del eje W, que controla el movimiento lateral de los rodillos de fricción para soportar tuberías grandes Al cambiar el tramo de los 2 conjuntos de rodillos de fricción, se pueden acomodar tuberías más grandes y la antorcha de corte se puede controlar convenientemente en esta gran} . máquina de corte de intersección de tubería CNC :

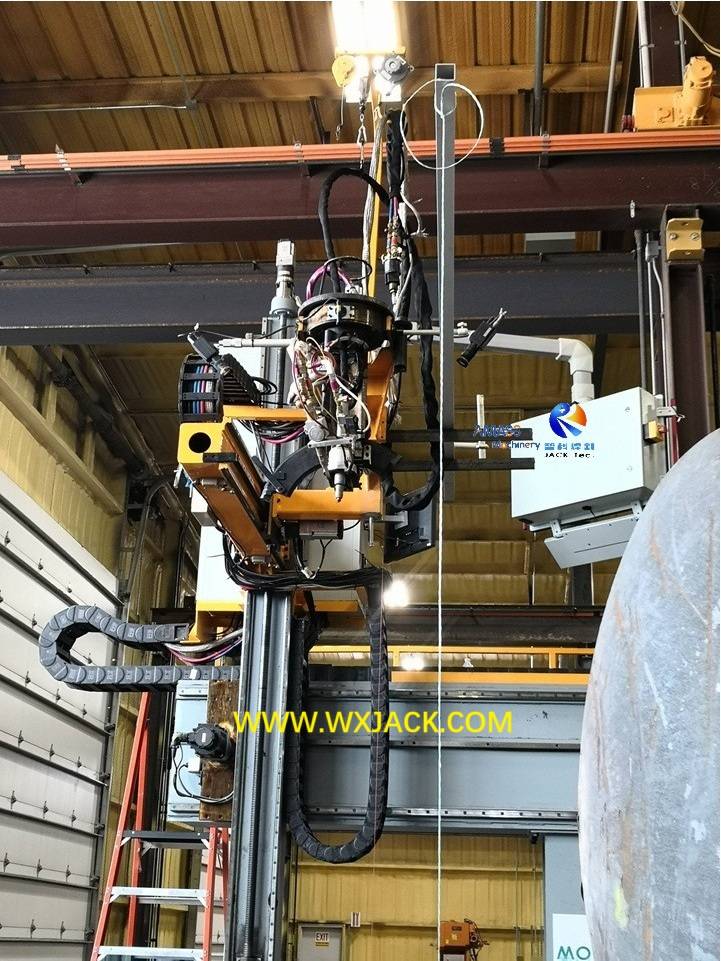

3)   El eje W en 7 eje en una máquina modelo grande :  ( Fig.4 )

B. Análisis de antorcha de corte en 7 eje / 6 eje / 5 eje Máquina de corte de tubería CNC :

1. Ciclo en  7 / 6 / 5 máquina de corte de tubería CNC del eje :

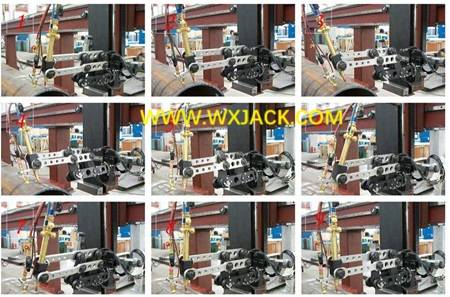

Un ciclo de acción de antorcha de corte durante la ejecución   se indica en menos de 9 cuadros de imágenes de animación:  ( Fig.5 )

1) eje B:  la antorcha de corte se balancea hacia la izquierda a lo largo de la dirección axial de la tubería;

2) un eje:  la antorcha de corte se balancea ligeramente a lo largo de la dirección radial de la tubería;

3) un eje, eje B:  la antorcha de corte se balancea hacia adelante aún más y hacia la derecha a lo largo de la dirección radial de la tubería;

4) un eje, eje B:  la antorcha de corte se balancea hacia atrás y hacia la derecha ligeramente a lo largo de la dirección radial de la tubería;

5) un eje, eje B:  la antorcha de corte se balancea hacia atrás y hacia la izquierda aún más a lo largo de la dirección radial de la tubería;

6) un eje, eje B:  la antorcha de corte se balancea hacia atrás y hacia la izquierda a lo largo de la dirección axial y radial;

7) un eje, eje B:  la antorcha de corte se balancea hacia atrás y hacia la derecha a lo largo de la dirección axial y radial;

8) un eje, eje B:  la antorcha de corte se balancea hacia adelante e izquierda a lo largo de la dirección axial y radial;

9) A eje, eje B:  la antorcha de corte se balancea hacia adelante y hacia la derecha a lo largo de la dirección axial y radial;

2. Exis V y eje W de la máquina de corte de tubería CNC de  6 eje y 7 eje :

Como complemento,

1) Mientras tanto, la tubería gira ( eje y );

2) Para tener una posición precisa, la antorcha de corte se mueve hacia adelante y hacia atrás a lo largo de la forma radial de la tubería ( eje v ), hacia la izquierda y hacia la derecha a lo largo de la forma radial de la tubería ( eje x ), y se mueve hacia arriba y hacia abajo para atender la altura cambiante de la superficie de la tubería ( eje z ), en una máquina modelo de 7 ejes / 6 ejes ;

3) y, que atiende a un diámetro diferente de la pieza de trabajo, se manipula el eje del ajuste de los rollos de giro al cargar una tubería nueva en la máquina modelo de 7 eje / 6 eje ;

4) Del ejemplo mencionado anteriormente podemos ver cómo funciona la máquina de corte de tubería CNC de 7 eje / 6 eje / 5 eje / 5 eje .

C. Parámetros técnicos de la máquina de corte de tubería CNC de 7 eje / 6 eje / 5 eje :
