Máquina de alisado de haz Hidráulico H de alta tarea YTJ60

A.    Tarea y piezas de trabajo aplicables de la máquina de alisado de haz H hidráulico HDJ-60 Hidráulico Haz:

1.   ¿Por qué los clientes necesitan maquinaria de alisado de haz H?

1) Durante la fabricación del haz H de soldadura, las 2 piezas de costuras de soldadura que unen bridas con la web tendrán cierto grado de deformación, debido al efecto de la entrada de calor de soldadura;

2) La máquina es para aplanar esta distorsión en la brida del haz H: ( Fig.1 )

2.    Piezas de trabajo adecuadas para diferentes tipos de equipos de enderezado del haz H:

Basado en la fuerza impulsora en la operación de alisado, hay dos tipos de la máquina de alisiones:

1)  Máquina de alisado de brida de haz de viga del motor H , que es para alisar el acero de carbono de espesor pequeño a medio (6 mm ~ 40 mm), con resistencia a la tracción de 370 ~ 510 MPa (igual a la calificación china Q235);

2)  máquina de enderezado del haz H hidráulico , que es para enderezar el acero de carbono de grosor medio a grande (máx. 40 mm ~ 80 mm), con resistencia a la tracción de 510 ~ 600 MPa (es igual al grado chino Q345);

2) El YTJ-60  pertenece al segundo tipo  de unidad hidráulica, que tiene la mayor capacidad de alisión de 60 mm de espesor H brida de haz, fabricada con acero de carbono Q345.

B.  Ventajas de la máquina de alisado de brida de haz H hidráulico YTJ-60 :

1. Operación en equipos de enderezado de haz H hidráulico de servicio pesado:

1)  Esta máquina tiene una operación segura, simple y fácil de usar;

2)  Todos los pasos de trabajo de modulación y ajuste, como ajustar la carrera de rodillos de alisado, o el movimiento de cilindros de aceite ... están equipados con reglas de medición, asegurándose de un funcionamiento conveniente y correcto en el proceso;

3) Sketch principal y imagen física sobre el ajuste de los cilindros de aceite en Wuxi Jack YTJ-60 Model Machine:

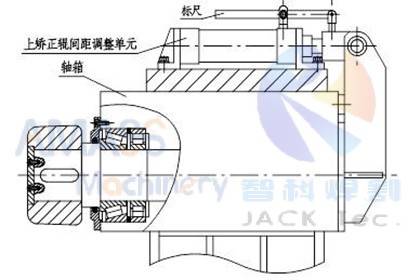

Boceto de diseño en la unidad de alisado del modelo YTJ60 : ( Fig.2 )

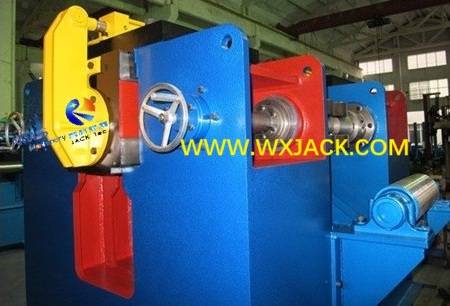

Foto sobre el mecanismo de ajuste del cilindro de aceite de Wuxi Jack YTJ60 Model Máquina: ( Fig.3 )

2. Velocidad de trabajo de la maquinaria de alisado de haz H hidráulico YTJ-60 :

1) Especificación de enderezado:  el sistema de transporte de la pieza de trabajo a través del transportador de entrada/ cuerpo principal/ transportador de salida mecánico de Wuxi Jack YTJ60 Manaina se conduce con un reductor de motor de 15kW , que tiene el máximo. Torque de salida de 48650n.m;

2) Capacidad: Enderezado Propósito El motor de la bomba de aceite hidráulico tiene una potencia de 11kW , de presión nominal de 25 mPa ;

3) Velocidad de alisado:  en consecuencia, este equipo de alisado de haz Hidráulico H de servicio pesado tiene una velocidad de trabajo de alisado de alta eficiencia de 6300 mm/min.;

4) Sistema de transmisión principal Motor de conducción y estación de bomba hidráulica de Wuxi Jack YTJ-60 Manaina Máquina, en una instalación de estructura metálica china: ( Fig.4 )

3. Rendimiento de alisado de la maquinaria de alisado de haz H hidráulico YTJ60 :

1) Esta máquina de alisado de haz H de servicio pesado ofrece un excelente efecto de alisado;

2)  Sus principales cilindros de aceite de actuación están sellados con múltiples pasos por medio de anillos de sellos de calidad superior, lo que garantiza un buen rendimiento de sellado, carrera confiable y larga vida útil;

3)  La estación de bombeo del sistema hidráulico tiene filtros finos, que protegen y aseguran el funcionamiento constante a largo plazo de las válvulas electromagnéticas, por lo tanto, a su vez garantiza un funcionamiento confiable y constante en  el enderezado del haz H a largo plazo;

4) Válvulas electromagnéticas en la estación de bomba hidráulica de Wuxi Jack YTJ-60 Model Máquina: ( Fig.5 )

C. Precondición en las especificaciones del haz H para la máquina de alisado del haz H hidráulico YTJ-60 :

En consecuencia, para asegurarse de que la implementación elegible de tal rendimiento de enderezado, las piezas de trabajo de la máquina modelo YTJ-60 deben ser:

1.  H Altura de la red de haz H en el rango de 350 mm ~ 2500 mm, espesor igual o menos de 50 mm;

2.  La relación entre el grosor de la brida y el ancho de la brida del haz H disponible para YTJ-60 debe ajustarse a la regla general por debajo, para adquirir un rendimiento de alisado elegible:

3. Unidad especial para acomodar la altura de la web especial en la máquina de alisado de haz H de servicio pesado YTJ-60 :

1)  En condiciones extremas, cuando la altura de la red de haz H es inferior a 350 mm, el equipo debe estar equipado con un grupo de pequeños rodillos presionadores;

2)  Esto ayuda a la altura web del haz H disponible para YTJ-60 puede ser tan pequeña como 200 mm.

D. Parámetros técnicos de la máquina de enderezado de haz de servicio pescado Hidráulico YTJ-60 :
