Antecedentes: en este conjunto de Wuxi Jack ASM160 Model Angle Steel Machine de enderezado de la primera foto adjunta, puede identificarlo, las cadenas de transmisión del motor de conducción principal están abiertas en el aire. Se debe a que este conjunto de máquina estaría listo para el envío y muchos ensamblajes fueron desmontados y empacados. Para trabajar en el sitio del cliente, este conjunto de una máquina de alisado de hierro angular tendrá sus cadenas de transmisión cubiertas para fines de seguridad.
1. Esquema en la máquina de alisado de la barra de ángulo ASM160 :
1) Capacidad de enderezado: igual que los modelos ASM100 y ASM130, el ASM160 es un modelo de máquina ASM de ASM160 de uso frecuente para el propósito de enderezado de hierro angular, porque su rango de tamaño de la pieza de trabajo cae en una aplicación extensa en el mercado: el tamaño máximo de sección transversal disponible de los aceros angulares que se endurecerán en este modelo es 160 x 160 x 12 mm;
2) Propósito útil: los ángulos de acero (o, L hierro de acero/ ángulo) es un tipo de acero de sección con forma de sección transversal simple. Se puede usar como miembros de la estructura de metal y o edificio de fábrica. Hacer que estas materias primas se enderezen es un paso requerido antes de la construcción;
3) Para el progreso laboral de Wuxi Jack ASM200 Modelo L de la máquina de alisado de acero, consulte la segunda foto y el video adjunto.
2. Estructura del cuerpo principal de la serie ASM Máquina de alisado de ángulo de acero :
El cuerpo principal mecánico de la máquina herramienta de la serie ASM, para el cumplimiento de la alisión automática de acero de ángulo tiene un diseño ingenioso en la estructura de la máquina, con tamaño compacto, verifique las fotos adjuntas:
1) High Precision Machining: The vertical movement of top position straightening rollers is guided with its 'Roller Carriage' (As shown in the attached 3 rd photo ), which, together with its 'Press Plate', are went thru precision machining of milling before assembled into the machine main body (As can be seen from the attached pictures, anti-rust oil is applied its surface also), fully guaranteeing on up and down movement of the straightening rollers in high degree of precisión;
2) Working Cavity: For these Wuxi JACK ASM series longitudinal Angle Bar Straightening Machine , for each piece of its top straightening rollers, the couple fit of 'Roller Carriage' with 'Press Plate' make sure the top straightening rollers can only move along vertical direction: Without clearance on horizontal direction of both forward and backward, as well as leftward and rightward, the straightening rollers are not available on moving in these directions (Which means No Drifting ). La 'placa de prensa ' también sirve como Guidera para el movimiento vertical del 'carro de rodillo' y, por lo tanto, los rodillos de alisado superior, que es el movimiento número 1 importante durante el funcionamiento de la serie ASM Angle Iron Linteing Machine;

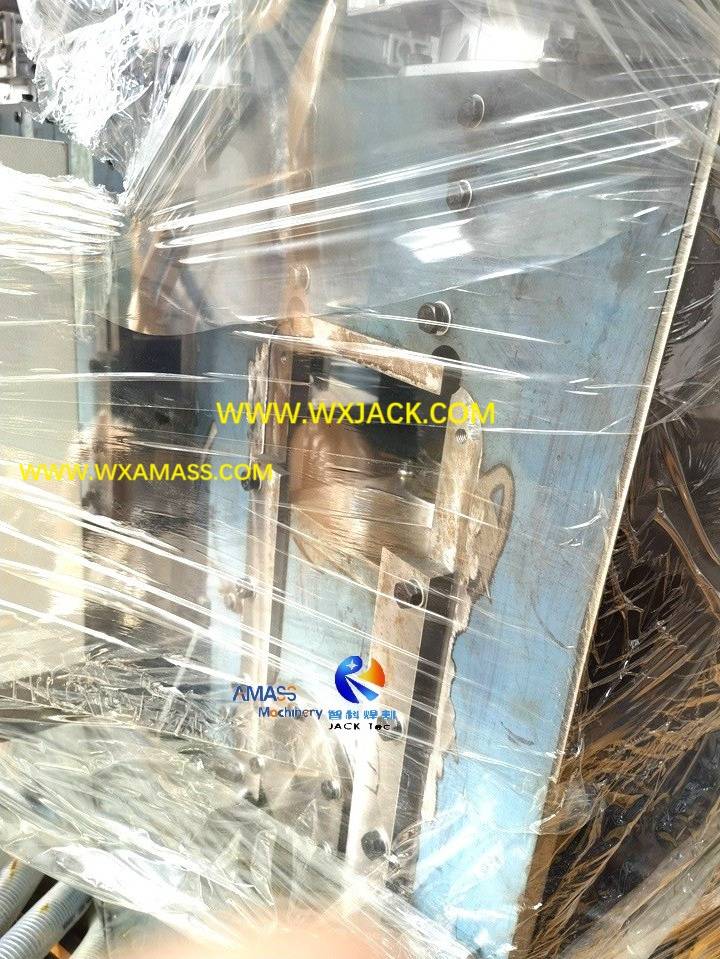

La cavidad de trabajo central se ensambla en el marco principal de la máquina del modelo ASM160 : ( Fig.1 )
3) Recinto medio rodeado: además, como se puede ver en la imagen, los 4 ~ 5 conjuntos de 'carro de rodillo ' y 'placa de prensa ' par en esta máquina de alisado de acero de ángulo longitudinal están diseñados de manera semi-cerrada, de esta manera, el proceso de alisado se puede observar sin difícil durante el trabajo, y también ser convenientes para el mantenimiento y el servicio::::::::::
Cavidad de trabajo medio cerrada del modelo ASM100 : ( Fig.2 )
4) En resumen, el cuerpo principal mecánico de estas alta velocidad (velocidad de alisado de 6m/ min.) La máquina de alisado de la barra de ángulo es de tipo pórtico, que no solo es práctico y resistente, sino también de buena apariencia y fácil manejo;
5) Complemento en la máquina de alisado de acero angular :
a) Para comprender el principio de alisado de la máquina, verifique la sección del producto de ' Máquina de modelo universal ASM200 para el rastreo automático de ángulo de acero de alta velocidad ';
b) Para enderezar el rodillo de la máquina, verifique la sección del producto de la ' máquina modelo ASM100, para el enderezado automático de todo el propósito en el hierro angular a lo largo de la dirección ';
c) Para el sistema de transmisión y control de la máquina, verifique la sección del producto de ' Máquina de alta eficiencia, para el alisado automatizado en el acero a lo largo de la dirección '.
3. Parámetros técnicos de la máquina de alisado de hierro de ángulo ASM160 :
Modelo Parámetro técnico | Máquina de alisado de hierro de ángulo ASM160 |
Mínimo Tamaño de sección transversal de Angle Iron (mm) | 50 × 50 × 5 |
Max. Tamaño de sección transversal de Angle Iron (mm) | 160 × 160 × 12 |
Max. Longitud del hierro ángulo (mm) | 10,000 |
Velocidad de alisado de hierro ángulo (mm/min.) | 6000 (velocidad fija) |
Intervalo de enderezos de rodillos (mm) | 550 |
Longitud del transportador de entrada (M) | 5.8 (o designado por el cliente) |
Longitud del transportador de salida (M) | 5.8 (o designado por el cliente) |
