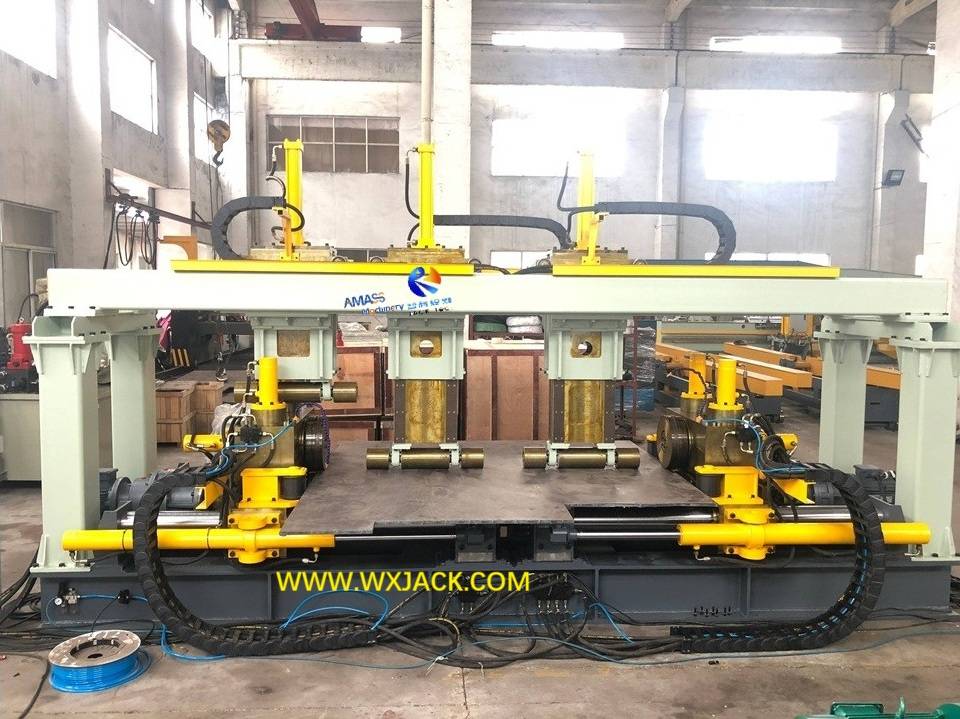

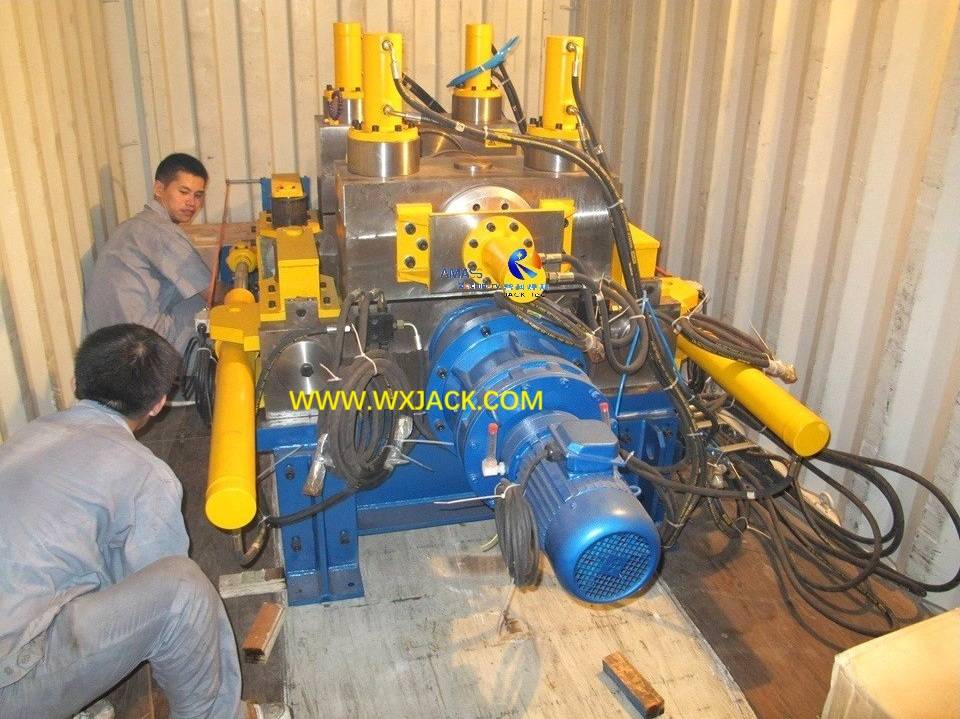

Máquina de redondeo de borde de placa de alta precisión RH-3000 para máquina de puerto

1. En RH3000 Máquina de desbordamiento y redondeo de la placa de alta precisión:

En la sección del producto de la estructura de cuadro de cuadro RH1500 Machina de redondeo de borde de la placa , mencionamos los 4 factores de control críticos en la entrega de un rendimiento satisfactorio de la máquina:

1) construcción de la máquina;

2) dimensión de la máquina y sus componentes;

3) Trabajar movimiento y conducir  en la máquina;

4) Material y mecanizado del elemento de trabajo: rodillos de redondeo de borde/ transmisión y guía ...;

Y tenga una introducción sobre el tercer tema de 'Su forma de movimiento y impulso en la máquina de la serie RH '. En esta sección del producto de la máquina modelo RH3000, continuaremos teniendo una explicación sobre el aspecto del 'material y mecanizado de las unidades principales '.

2. Material y proceso de mecanizado del elemento de actuación principal en la máquina de redondeo de borde de placa de alta precisión:

1) Factores críticos:  para el redondeo de borde y la operación de desgaste, que debería considerar tanto la fuerza de trabajo pesada como la alta precisión de la operación de redondeo de borde, debería ser la integración perfecta de la fuerza y ​​la precisión;

2) Los cinco elementos de trabajo críticos de la máquina discutiremos aquí:

a) rodillos de redondeo de borde;

b) lecho base  de rodillos de redondeo de borde y su cilindro de aceite de accionamiento;

c) G Uiding Barn y  Bearin G en el movimiento transversal de los rodillos de redondeo de borde;

 d) D Rolleros de presión de trazo de propietario en chapa ancha.

3. Machina de redondeo de borde de la serie de borde en la serie RH:

Verifique la foto como se muestra:

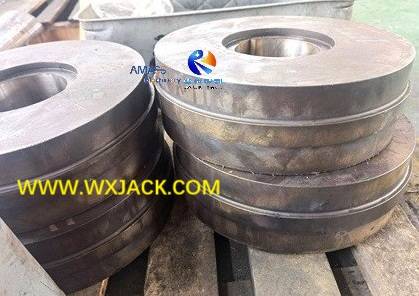

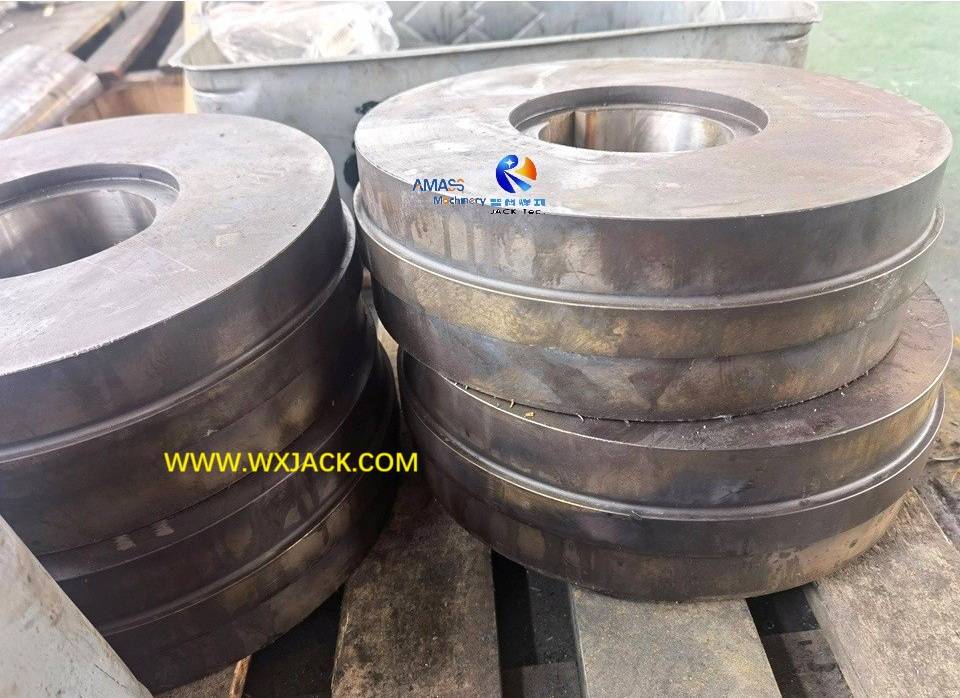

Rodillos de redondeo de borde en la máquina de modelos Wuxi Jack RH:   ( Fig.1 )

1) Cantidad de rodillos de redondeo de borde: como se introdujo en la sección de la sección del producto RH2000 , hay 2 pares a izquierda y derecha de rodillos de redondeo de borde, de los cuales en cada par de la posición superior e inferior 1 rodillo cada uno, totalmente 4 piezas de rodillos de redondeo de borde, en un conjunto de máquina de redondeo de borde de la placa;

2) Este es el elemento central en la máquina para realizar la operación de redondeo de borde;

3) Material y mecanizado en rodillos: estos rodillos de redondeo de borde son de tipo sólido, hechos de acero de herramienta 35CRMO, finamente mecanizado en el centro de mecanizado, luego templados integralmente y tienen su superficie apagada;

4) Como se menciona en la sección del producto de la ' máquina modelo RH2000 ', este elemento es consumible en la operación diaria de la máquina y ha sugerido la vida laboral en términos de longitud de redondeo acumulada.

4. Cama de rodillo de redondeo y su cilindro de aceite en la serie Rh Serie Edge DeBurring and Rounding Machine:

Consulte la imagen de abajo:

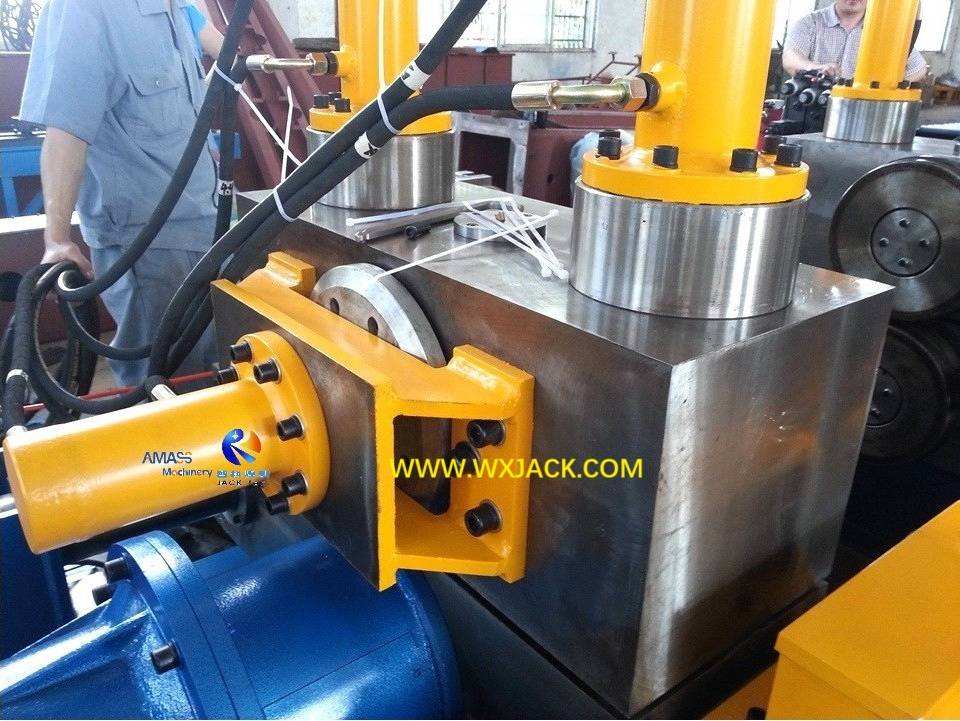

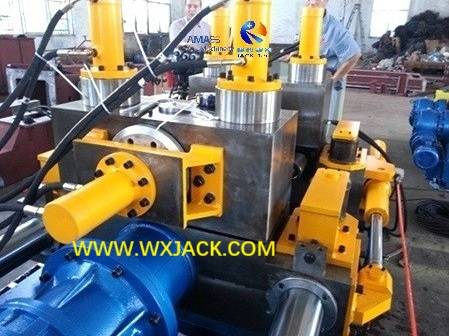

Cilindro de aceite en los rodillos de redondeo de borde de conducción en la máquina de gato Wuxi: ( Fig.2 )

1) Como se puede encontrar en la foto de arriba, este es una pieza de bloque sólido cuadrado que está mecanizado finamente;

2) Este elemento determina la estabilidad y la suavidad del proceso de redondeo en la máquina de redondeo de borde. Es aceros de fundición sólidos, del material ZG250-550 .

5.   Varilla de guía para el movimiento transversal de los rodillos de redondeo en la máquina de redondeo de desgaste de borde:

Consulte la imagen de abajo:

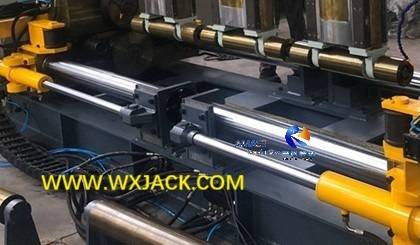

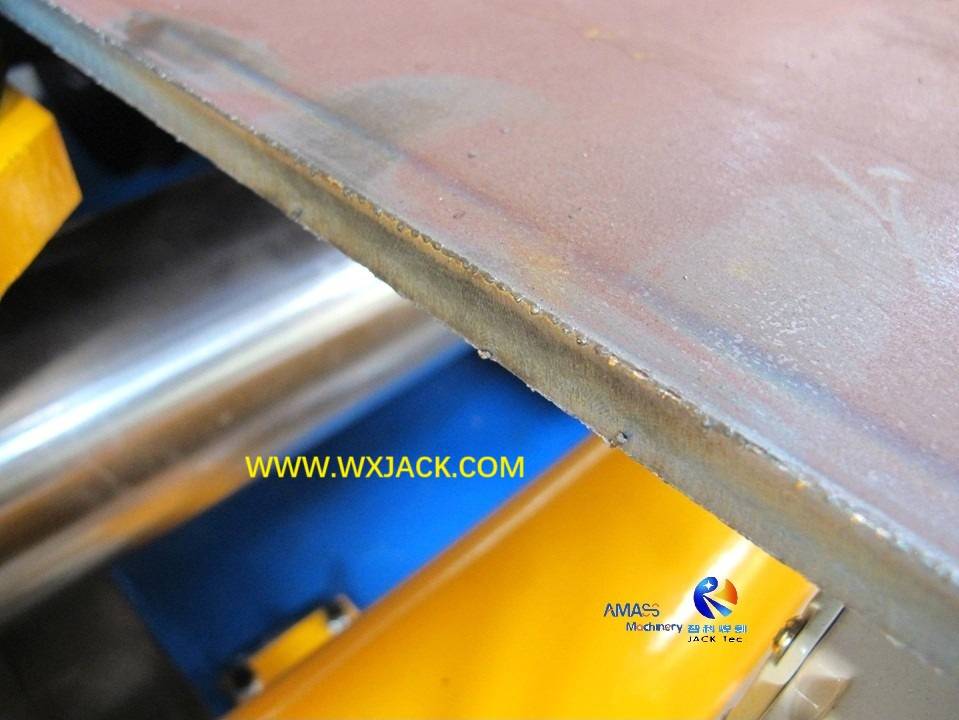

Arbustos guía mecanizados altamente precisos en la máquina Wuxi Jack: ( Fig.3 )

1) Esta unidad determina la precisión de posicionamiento de la pieza de trabajo en la máquina de redondeo de recorte de borde de la serie RH. Hay 2 piezas de esta barra guía totalmente en un juego de máquina;

2) Material y mecanizado: estas varillas guía están hechas y mecanizadas con 45# de acero al carbono , y tienen cromo chapado en.

6. Rojos de deslizamiento (buje) de la varilla de guía en la máquina de redondeo de borde:

Consulte la imagen de abajo

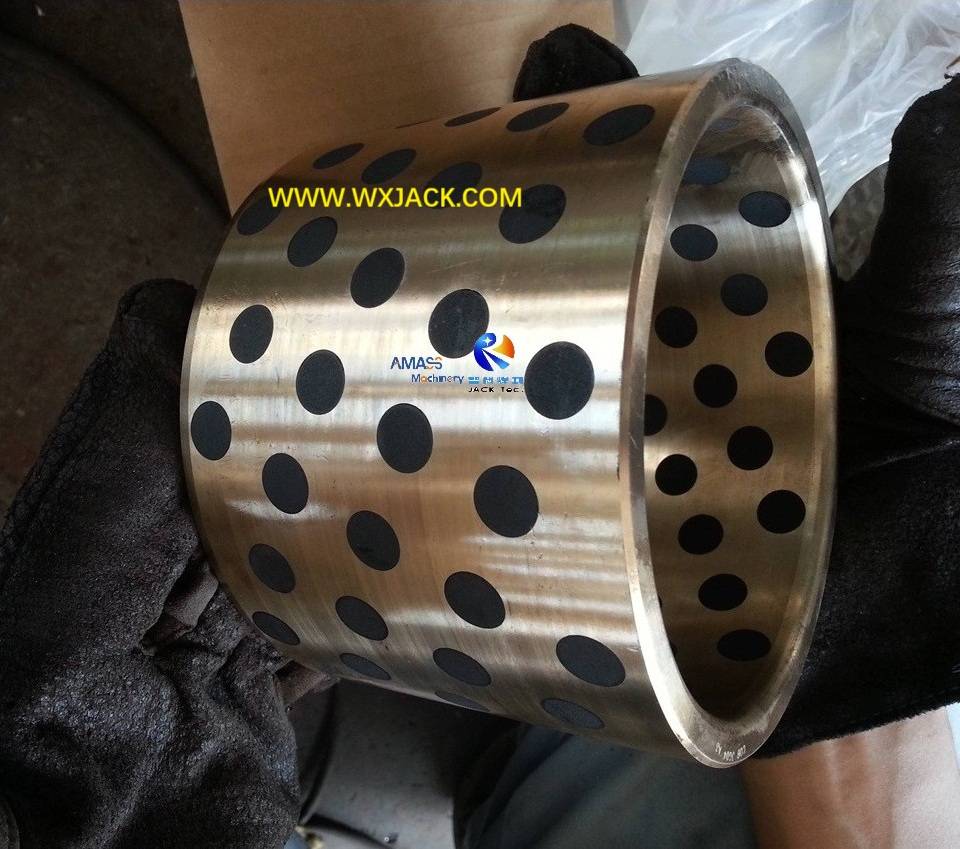

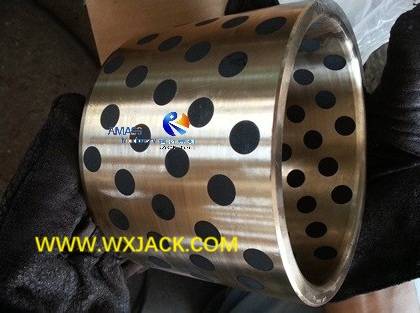

El arbusto de cojinete de tobogán de la varilla en la máquina Wuxi Jack: ( Fig.4 )

1) Importancia del cojinete: ensamblado junto con la varilla de guía mencionada anteriormente, este cojinete de portaobjetos afecta directamente la precisión de posicionamiento de las piezas de trabajo en la zona de trabajo de la máquina;

2) Posición ensamblada: este buje deslizante se ensambla en la varilla de guía y tiene contacto directo con la superficie interna del cilindro de aceite de posicionamiento transversal;

3)  o, en otras palabras, este rodamiento deslizante se encuentra entre la varilla de guía y el cilindro de posicionamiento, y sirve como guía deslizante para la operación de redondeo en la máquina de redondeo de borde;

4) Material y mecanizado: como se puede encontrar en la foto de arriba, este elemento está hecho y se mecaniza finamente a partir de aleación a base de cobre , que se entremezcla con grafito.

7. Máquina de redondeo de borde hacia abajo de trazo de trazo en la placa:

Consulte la imagen de abajo:

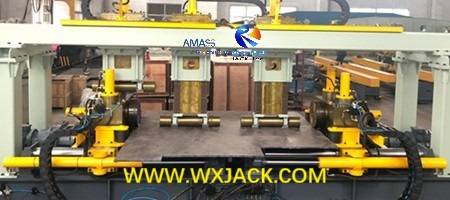

Las 3 piezas de rodillos de presión hacia abajo en Wuxi Jack Modelos grandes ( RH1500 ~ RH3000 ) Máquina: ( Fig.5 )

1) Cantidad de los rodillos de presión hacia abajo: como se introdujo en varias de las secciones de productos anteriormente, desde el modelo RH1500, la máquina de redondeo de borde está equipada con tres piezas de rodillos de presión hacia abajo;

2) Uso de los rodillos presionadores hacia abajo: y según el ancho específico de la pieza de trabajo, una o tres piezas de tales rodillos presionadores se utilizarán para mantener la planitud de la superficie de la pieza de trabajo (placa ancha) en la operación del redondeo de borde;

3) Propiedad mecánica: a juzgar por su función en la máquina, la demanda de su rigidez y precisión está en un nivel más bajo que la de los rodillos de redondeo de borde;

4) Material y mecanizado: esta es la razón por la que, estos rodillos presionadores hacia abajo están hechos y mecanizados a partir de 45# acero, y tienen su cromo de superficie.

8. Parámetros técnicos de la máquina de redondeo de borde de placa RH3000 :
