Máquina de redondeo de borde de marco de pórtico de cilindro de aceite que actúa

1. Máquina de redondeo de borde hidráulico de 2,000 mm de ancho:

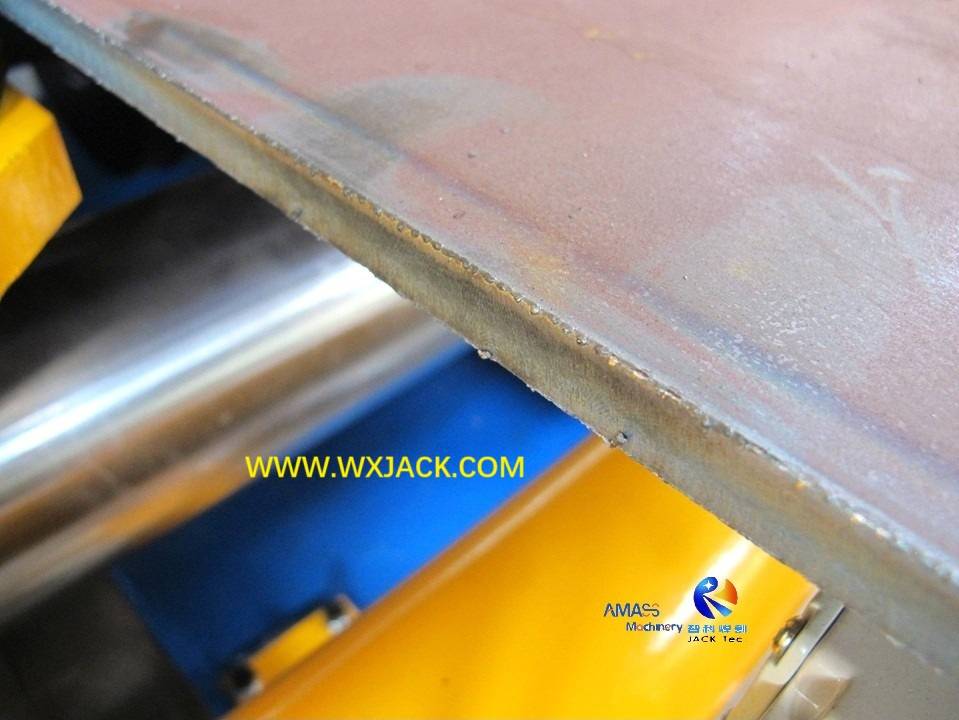

1) Este modelo de máquina de redondeo de desgaste de borde es aplicable para piezas de trabajo con MAX. Ancho de 2000 mm;

2) Modo de conducción: todas las acciones de trabajo principales y centrales de la máquina son la unidad hidráulica: alineación de la pieza de trabajo, presión de trabajo y mantenimiento plano, y redondeo de borde de la pieza de trabajo;

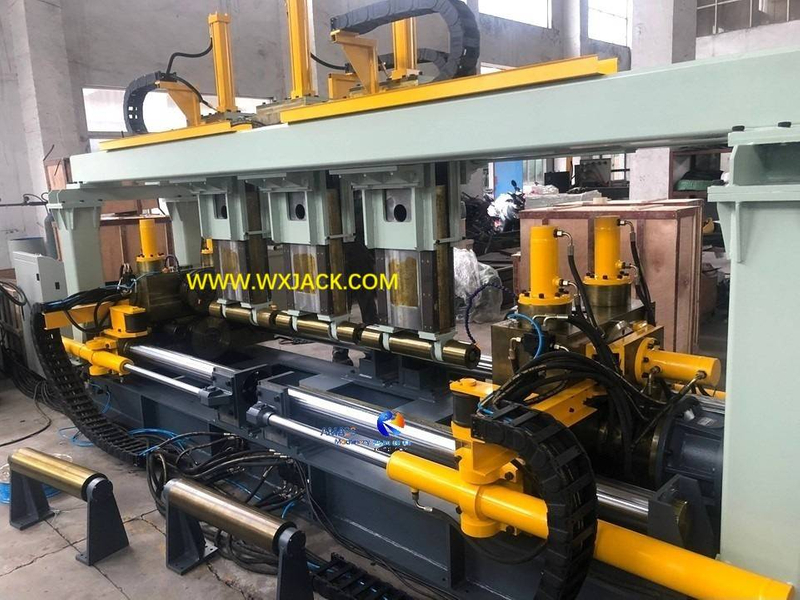

3) Estructura general: como se muestra en las fotos adjuntas, el cuerpo mecánico principal de esta máquina de accionamiento hidráulico tiene la estructura del marco de la caja de pórquidos mecánicos estacionarios de gran tamaño;

4) Introduciremos esta máquina de desbordamiento de borde hidráulico de los dos puntos anteriores.

2. Sistema hidráulico de 2,000 mm de ancho Máquina de redondeo de desamor de borde hidráulico:

1) unidad hidráulica, para la mayoría de sus movimientos, acciones y operaciones de posicionamiento en la máquina de redondeo de borde:

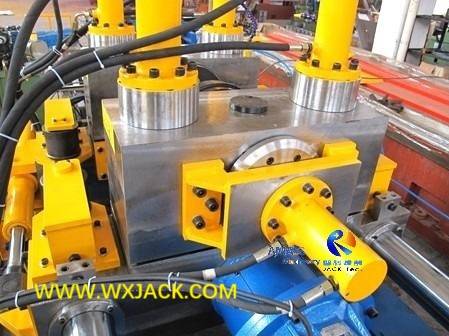

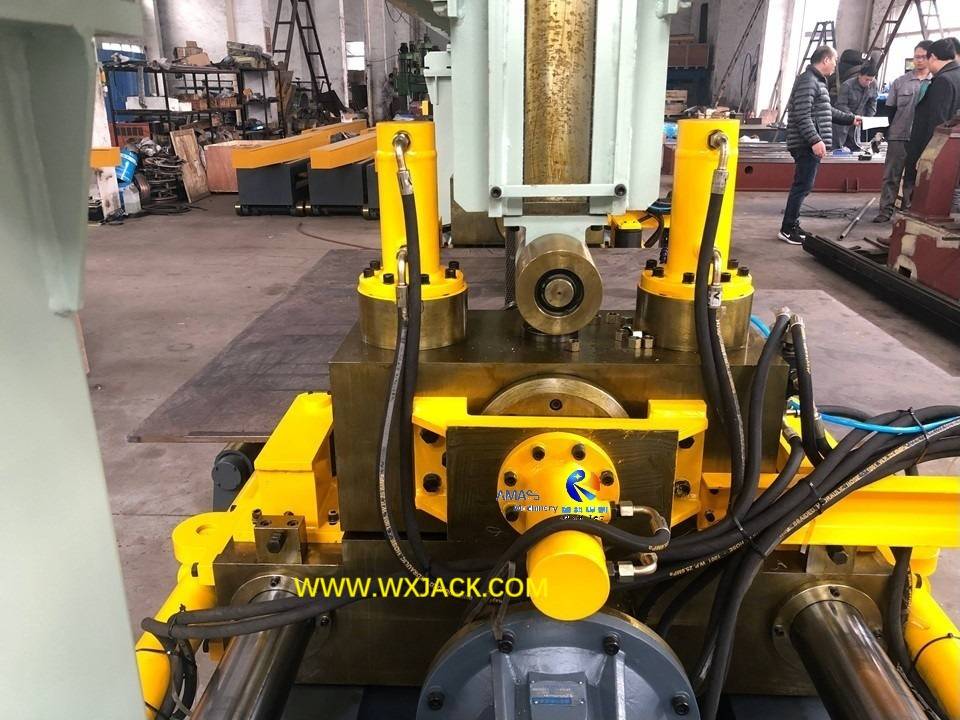

a) Ajustar el grosor de la placa:  al comienzo de la operación, los rodillos de redondeo de borde se mueven hacia arriba y hacia abajo, según varios grosor de la pieza de trabajo: ( Fig.1 )

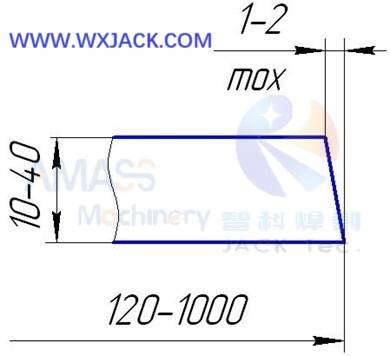

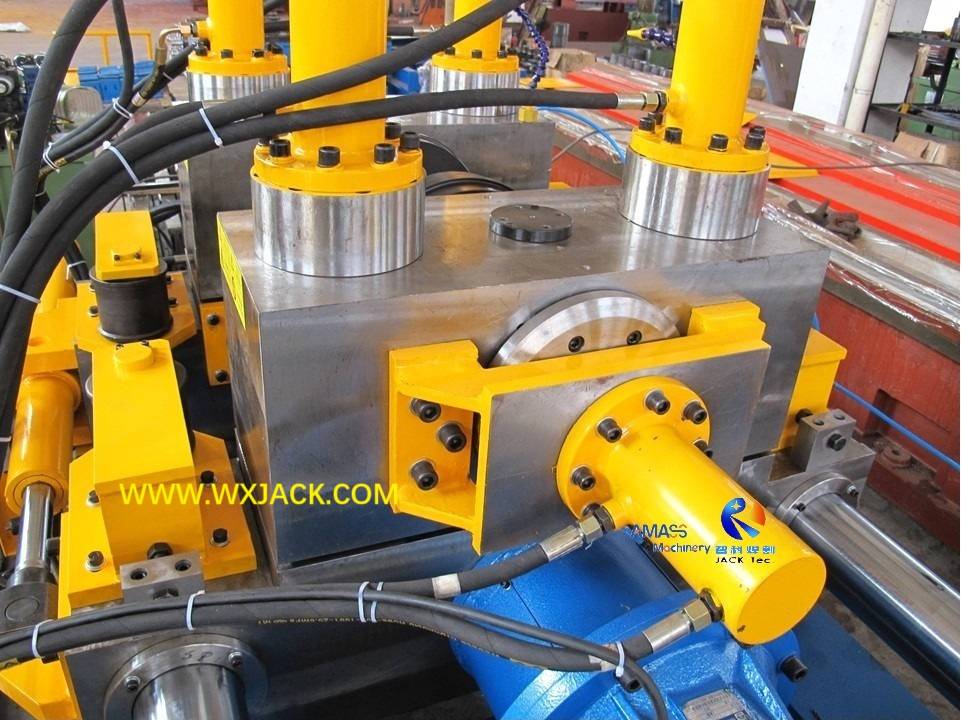

b) Ajuste de incendio en rodillos de redondeo de borde a lo largo de la dirección horizontal para compensar el lado oblicuo de la pieza de trabajo: ( Fig.2 )

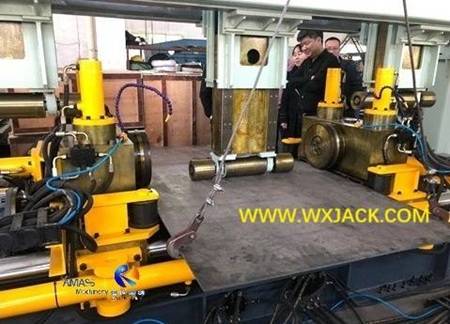

c) Rodillos de prensado: dirección vertical hacia arriba y hacia abajo de los rodillos de presión hacia abajo, para mantener la planitud de la pieza de trabajo de la placa de tamaño grande, durante la operación de redondeo de borde: ( Fig.3 )

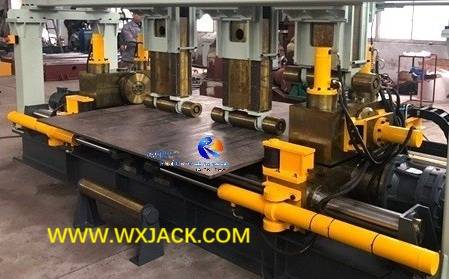

d) Alineación lateral: actuación de rodillos de defensa laterales en el transportador de entrada de la máquina de redondeo de borde, para el posicionamiento y la alineación de la placa de chapa: ( Fig.4 )

2) Grupo hidráulico: en consecuencia, hay 13 piezas de cilindros de aceite en total en un conjunto de máquina Y todos estos cilindros de aceite se controlan con el mismo conjunto de estación de bombas hidráulicas mediante diferentes válvulas electromagnéticas;  modelo Wuxi Jack RH2000 ;

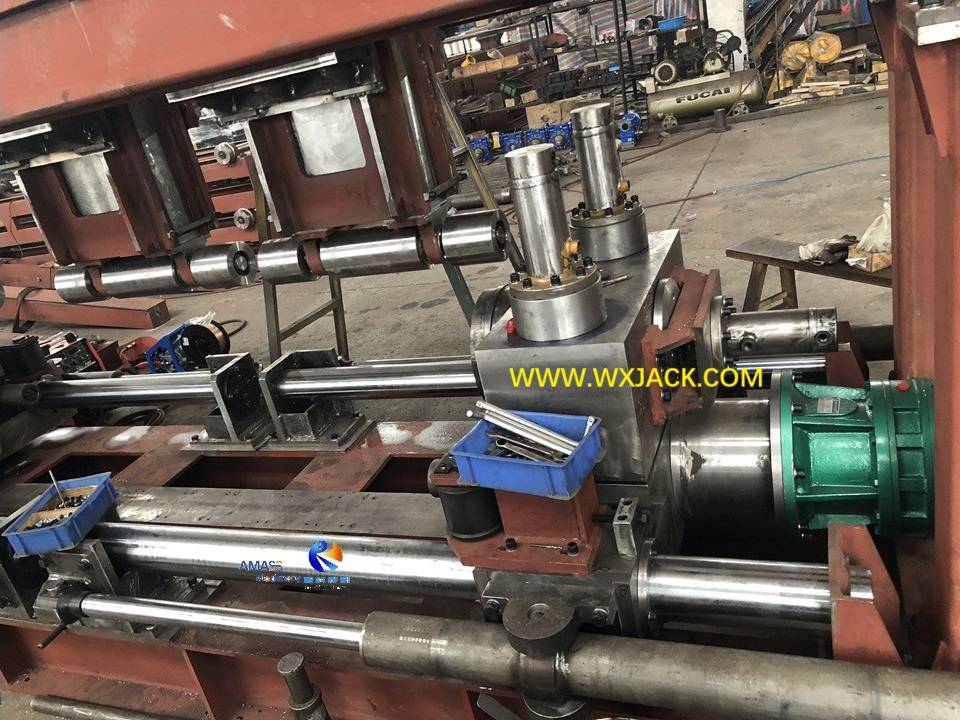

3) Despliegue de cilindros de aceite en la máquina de recorte de placa de extremo hidráulico RH2000 :

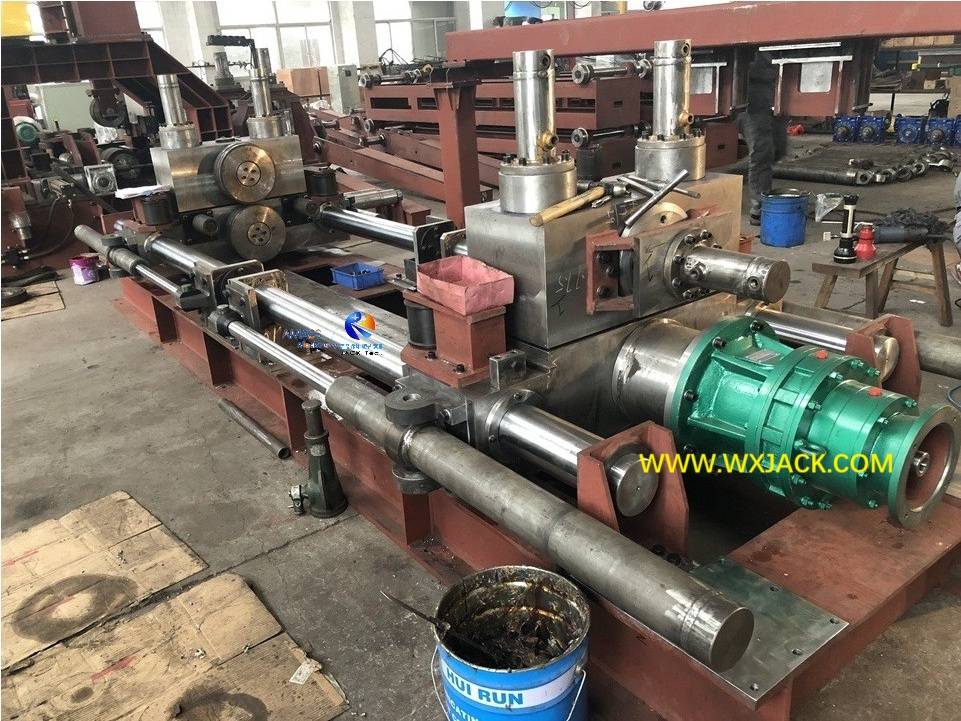

Como se puede verificar desde las fotos adjuntas y de arriba, que en 1 conjunto de máquina modelo Wuxi Jack RH2000:

A) Para la operación de redondeo de borde rugoso:  hay 4 conjuntos de cilindros de aceite izquierdo y derecho de aceite, para conducir las 2 piezas de rodillos de redondeo de borde de posición superior, que se mueven a lo largo del eje vertical en el lado izquierdo y derecho de la placa de lámina respectivamente, al mismo tiempo;

b)  Para la operación de redondeo de borde final: hay 2 juegos de cilindros de aceite izquierdo y derecho, para llevar a cabo un ajuste de alivio en los rodillos de redondeo de borde, a lo largo de la forma transversal (ancho de la placa);

c) para mantener la planitud de la placa de ancho grande;  Hay 3 conjuntos de cilindros de aceite, que se instalan en el haz cruzado de la máquina de recorte de borde, el cuerpo principal mecánico, para conducir las 3 piezas de rodillos de presión hacia abajo, moviéndose hacia arriba y hacia abajo antes de la operación de redondeo de borde;

d) Para la placa de posición correcta: hay izquierda y derecha, en el lado entrante y el lado saliente de la máquina respectivamente, totalmente 4 conjuntos de cilindros de aceite, para conducir los rodillos de valentía lateral, que se utilizan para colocar y sujetar la pieza de trabajo: placa de chapa;

Estas cuatro secciones de cilindros de aceite están en uno a uno correspondencia con respecto a los cuatro tipos de movimiento mencionados en el ítem 1 );

4) Especificaciones:   El sistema hidráulico del modelo RH2000 tiene una potencia total de 4 kW , presión normal de 7 MPa y Máx. Presión de 12 ~ 14MPa . Para el mantenimiento diario y el servicio en la máquina, brindamos una introducción detallada en el libro manual de la máquina, y brindaremos capacitación al personal de trabajo en el sitio del cliente.

3. Marco mecánico de la estructura de pórtico RH2000 Máquina de recorte de placa de extremo hidráulico:

1)   El marco de pórtico le da a la gran  máquina de redondeo de borde modelo un cuerpo principal constante y firme, resistencia al impacto e influencia de todo el proceso de trabajo de alta velocidad y alta potencia de redondeo y desgaste: estructura de caja grande dimensiones y marco resistente de la máquina modelo Wuxi Jack RH2000 :  ( Fig.5 )

2) ventaja: el marco de pórtico le da a la máquina un entorno de trabajo relativamente cerrado, protegiendo tanto en los operadores como en las unidades de trabajo contra interferencias externas;

3) El marco de pórtico le da a la máquina de desgaste de borde un enrutamiento simple y conciso de cables, tuberías y tubos a través de sus columnas y vigas cruzadas;

4) 2 tipos principales de estructura de la máquina:  la máquina de actuación de unidad hidráulica RH1500 y RH3000 tiene la misma estructura del marco principal que RH2000 introducido aquí; Mientras que los modelos RH1000 y más pequeños (por ejemplo, RH80 0) tienen un marco mecánico diferente a los modelos RH2000 .

4. Parámetros técnicos de la máquina de redondeo de borde hidráulico de 2,000 mm de ancho :
