Máquina de redondeo de borde de placa RH-2000 para maquinaria de puerto

1. La aplicación de la máquina de desbordamiento y redondeo de borde de placa RH2000 :

1) La máquina de redondeo de borde de la placa modelo  RH2000 para la maquinaria de puerto es el modelo de tamaño mediano de su familia de productos, que se utiliza para recortar en varios tamaños de placas de metal antes de fabricación y o pintura;

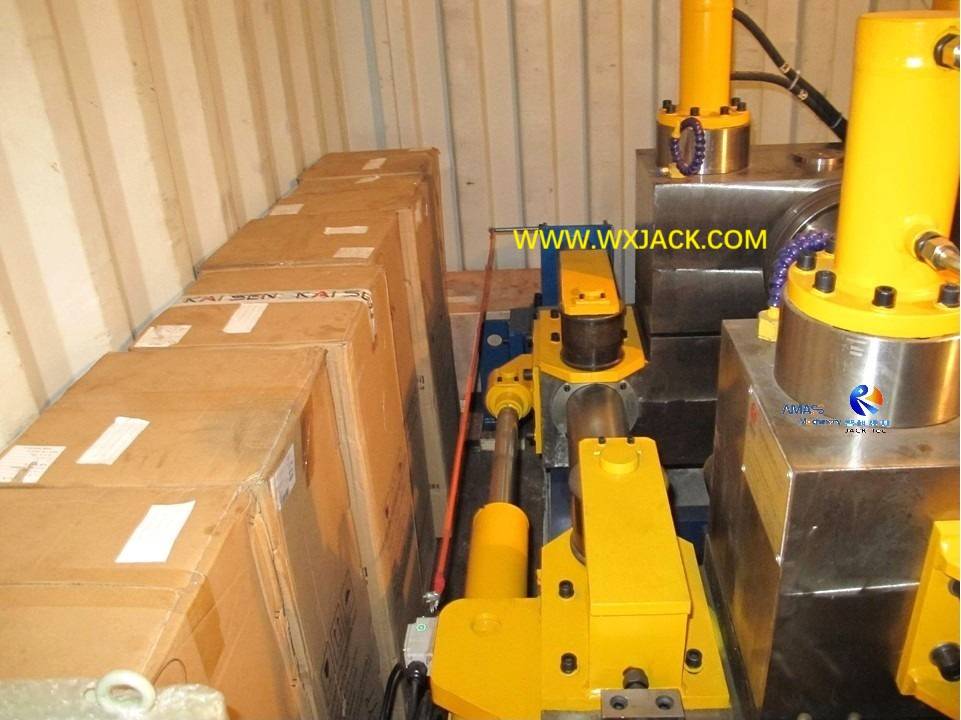

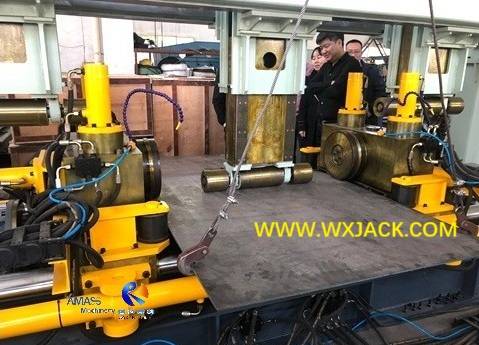

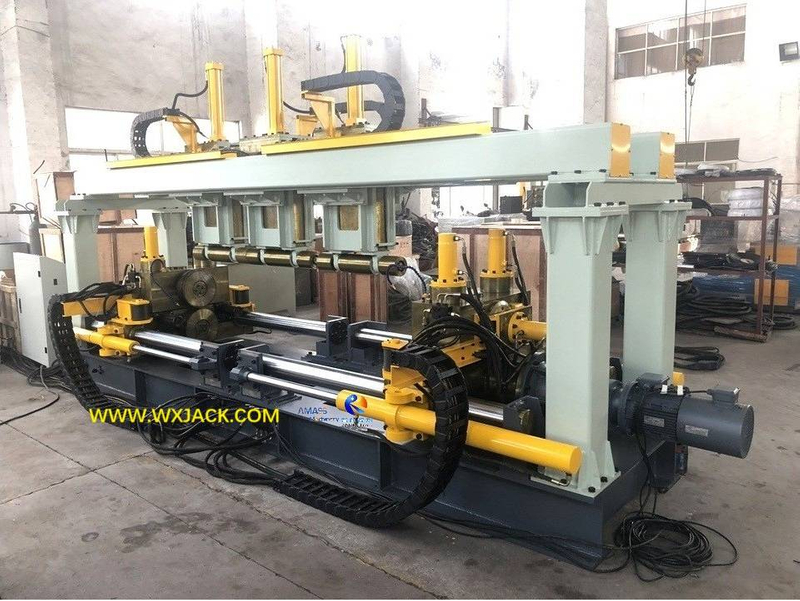

2)  El cliente tiene aceptación en la máquina modelo Wuxi Jack RH2000 , antes de su entrega:   ( Fig.1 )

2. Principio de redondeo de la serie de redondeo de borde automático de la serie RH:

Debajo del boceto está la ilustración en el principio de redondeo de  la máquina de recorte de placa final de la serie Rh : ( Fig.2 )

1)  Diseño general: como puede verificar desde el boceto anterior, hay dos pares de rodillos de redondeo, instalados en los lados izquierdo y derecho de la unidad de redondeo de borde, dentro del marco mecánico de la máquina;

2)  Cantidad: cada par de rodillos de redondeo de borde tiene una sola pieza de rodillo de redondeo superior e inferior cada uno;

3) Los rodillos de redondeo del borde inferior se accionan con motor de engranaje cicloidal a su lado. O, en otras palabras, en un conjunto de la máquina de redondeo de desgaste de borde, hay 2 conjuntos de motores de engranajes cicloideos, instalando en el lado izquierdo y derecho del marco principal de la máquina, respectivamente, para conducir ambos lados de los rodillos de redondeo inferior a lo largo de la dirección transversal. Verifique la imagen adjunta y abajo:

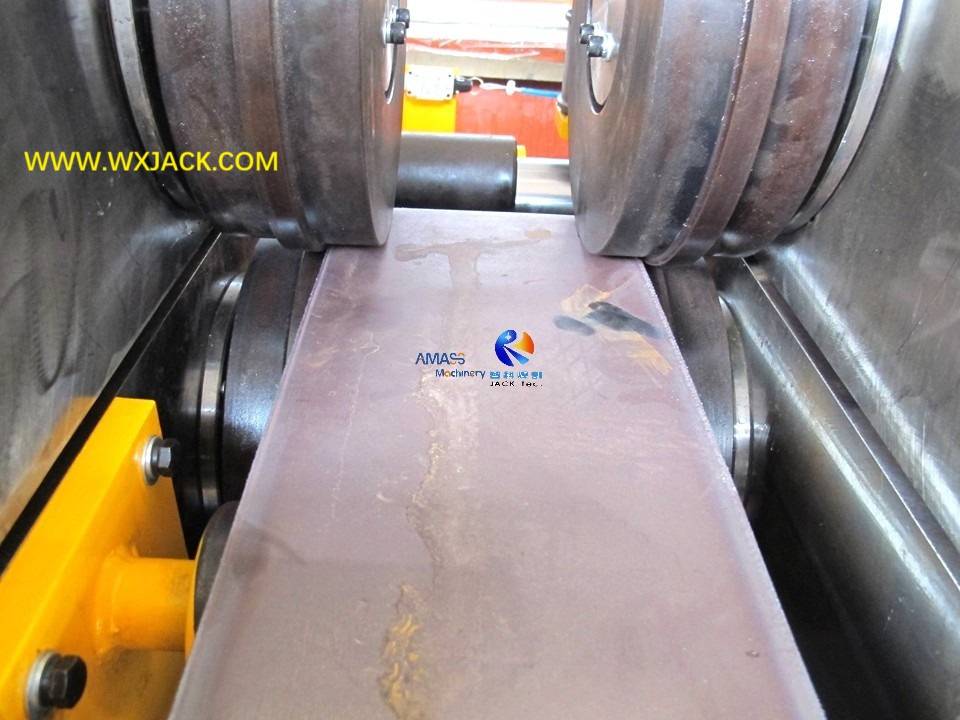

Los 2 pares (totalmente 4 piezas de disposición de rodillos de redondeo de borde): ( Fig.3 )

4) Teoría de la unidad:   durante el trabajo de la máquina de redondeo de borde, las dos piezas de los rodillos de redondeo inferior giran, impulsadas con los motores de engranajes cicloideos y, por lo tanto, a su vez, sus rodillos de redondeo superior giran;

5) Las cuatro piezas de rodillos de redondeo forman una cavidad dentro de la máquina, con el fin de adquirir en alta eficiencia y redondeo de borde de calidad en piezas de trabajo;

6) Operación de redondeo de borde:   durante el trabajo, la pieza de trabajo (placa de chapa) se mueve hacia adelante, avanzando a través de este borde redondeando y recortando la cavidad, con sus 4 esquinas recortadas y redondeadas al mismo tiempo, cumpliendo la tarea del proceso de desacromunda y redondeo, en este conjunto de una máquina de la serie RH;

7) Máquina relacionada: esto puede recordarle el principio de alisado en la máquina de alisado del haz Definitivamente, hay algo similar entre los dos tipos de equipos. Todos los modelos estándar de la máquina de redondeo de borde de placa de la serie Rh, no solo H. RH2000 de esta sección de producto, sino también RH1000 , RH1500 , y RH3000 , comparten el mismo proceso de redondeo de borde que se introduce aquí.

3. Ajuste de rodillos de redondeo en la máquina de redondeo de borde de placa automatizado RH2000 :

1) Precondición en la operación:  desde el principio de redondeo introducido anteriormente dentro de esta máquina de recorte de placa final, podemos ver que el requisito previo para su operación adecuada es tener un ajuste adecuado en las cuatro piezas de rodillos de redondeo de borde, asegurándose de que los rodillos se apoyen contra la parte superior/ inferior, y las superficies laterales de las partes que funcionan firmemente;

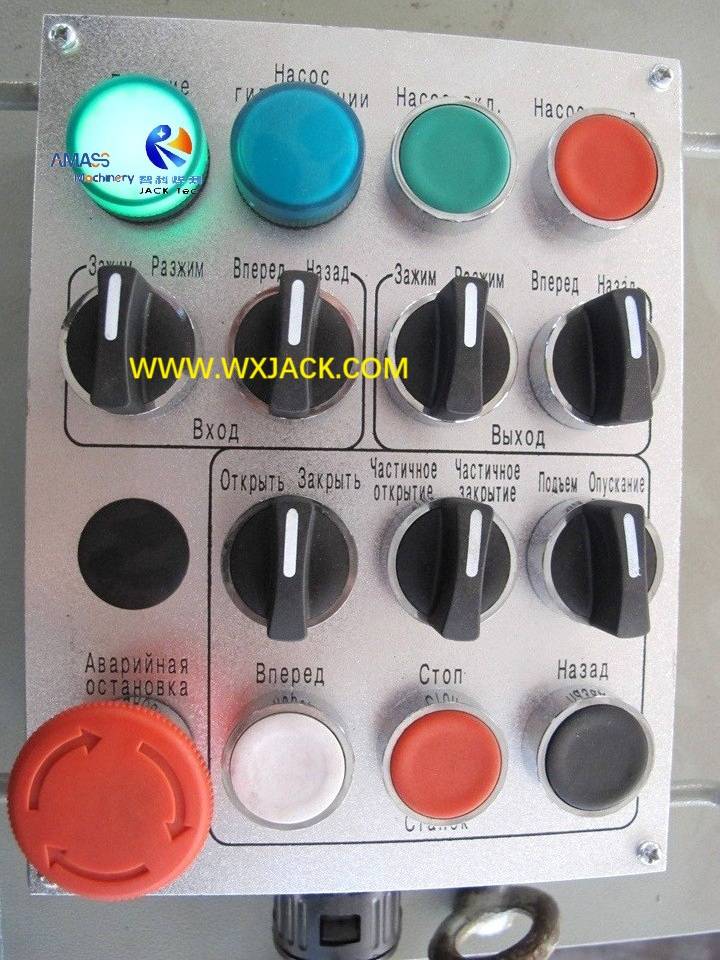

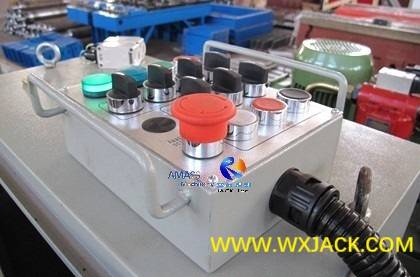

2) Para este propósito, antes de redondear la operación en esta máquina, asegúrese de administrar correctamente la posición de las cuatro piezas de rodillos de redondeo, por medio de los botones correspondientes en el colgante de operación de la máquina. Consulte la foto adjunta y abajo:

Costeo operativo de la máquina a mano: ( Fig.4 )

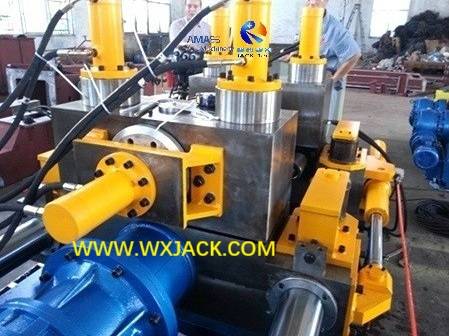

3)   Modo de transmisión de redondeo de borde: durante el trabajo de esta máquina de recorte de placa final, la acción de movimiento de las cuatro piezas de rodillos de redondeo se conduce con cilindro de aceite hidráulico. Verifique la imagen adjunta y abajo:

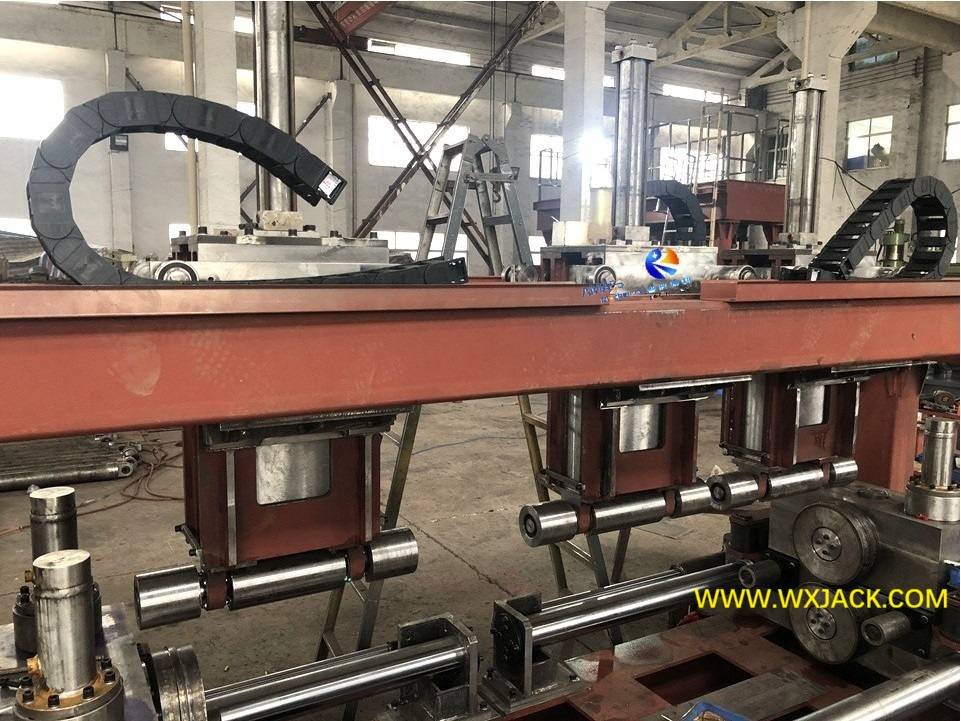

Cilindros de aceite de la máquina de modelos Wuxi Jack RH: ( Fig.5 )

4)   Hay dos conjuntos de cilindros de aceite de actuación verticales hacia arriba y hacia abajo, ensamblados respectivamente a cada lado de los rodillos de redondeo de borde, conduciendo los rodillos de redondeo superior hacia arriba y hacia abajo, atendiendo varios grosor de las piezas de trabajo en la máquina;

5) Ajuste basado en el ancho de la placa:    el movimiento horizontal de los rodillos de redondeo de borde también se conduce con cilindro de aceite. Como se introdujo en secciones anteriores de la máquina modelo RH1500 , hay a la izquierda y a la derecha, delantera y trasera, totalmente cuatro conjuntos de cilindros de aceite, para conducir los rodillos de redondeo de borde que se mueven hacia o lejos de las piezas de trabajo, para adaptarse a su tramo en función del ancho de la pieza de trabajo (placa de acero).

4. Parámetros técnicos de la máquina de desbordamiento y redondeo de borde de placa RH2000 :
