TRADA T MÁQUINA DE SOLDADOR DE VIDA Tipo I de la serie LHT

Característica de la estructura general: como puede encontrar en las fotos adjuntas, la máquina de soldadura de arco sumergida de haz de Wuxi Jack LHT LHT tiene su marco principal en forma de forma de T, por lo tanto, el nombre del producto obtiene.

1. Función de aplicación de la serie de soldadura de haz de pórtico de la serie LHT :

1) Donde se usa:    el modelo de cuadro de la serie LHT T es la contraparte de la máquina de sierra de haz LHC H , en la producción de un haz de soldadura de gran tamaño en línea semia automática, y también se puede trabajar como un equipo individual:

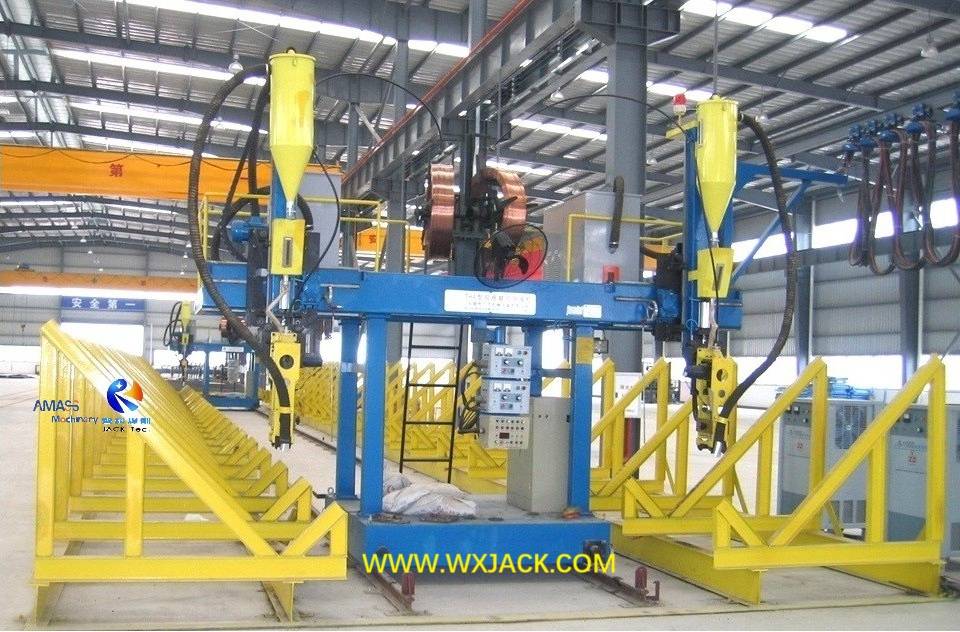

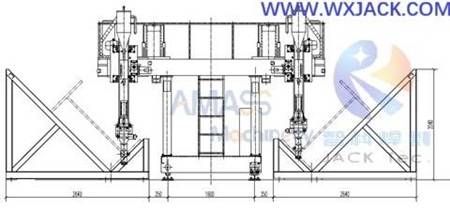

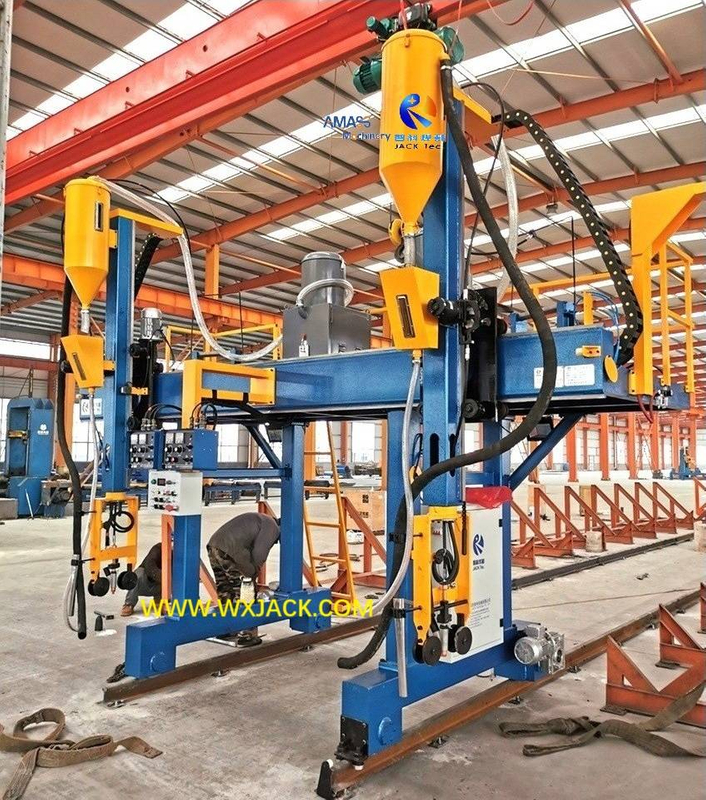

Boceto de diseño en la máquina modelo LHT : ( Fig.1 )

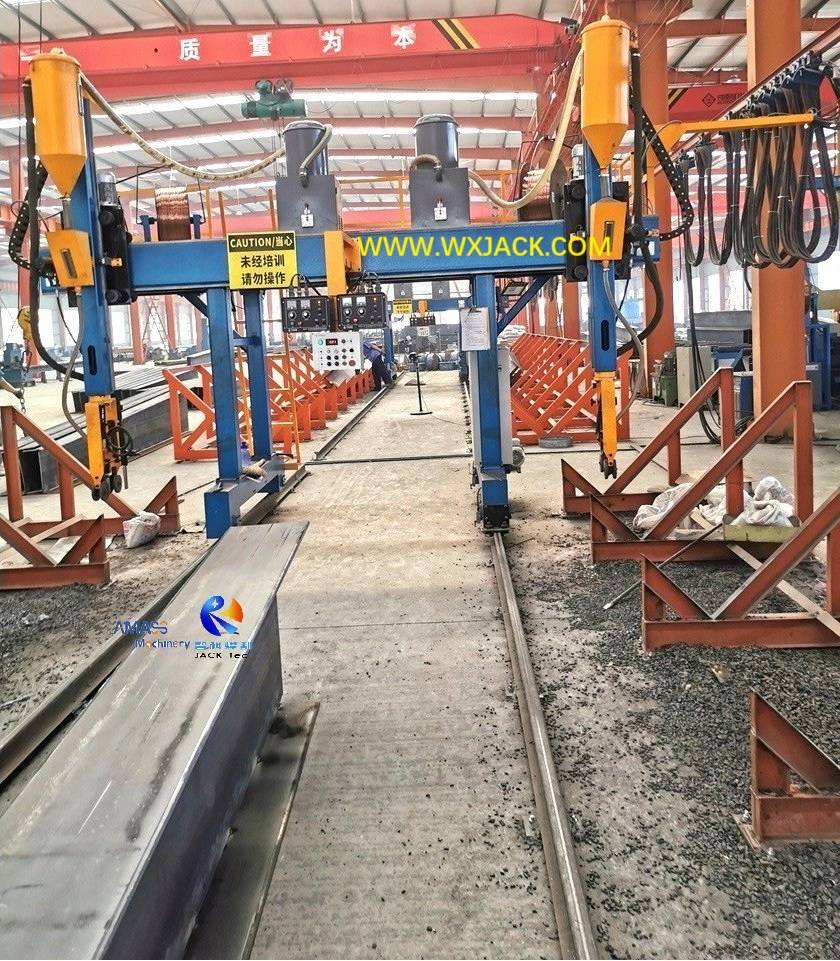

2)  Además, el cliente puede usar la máquina modelo LHA5C y LHZ55Z para soldar un haz de gran tamaño H. Pero, como se introdujo anteriormente, para el mismo tamaño del haz H producido, la máquina de la serie LHA tiene un marco de máquina más amplio en comparación con el modelo de serie LHT.

2. Introducción en el marco T de la serie LHT Tipo H Máquina de soldadura de arco sumergido de haz H:

El marco mecánico es el núcleo y la base para asegurarse de que el funcionamiento normal de la máquina de soldadura del  haz Desempeña el mismo papel que el marco de pórtico en la máquina de la serie LHA (LHAZ y LHAC), el cuerpo de la máquina del cuadro T tiene funciones de:H.

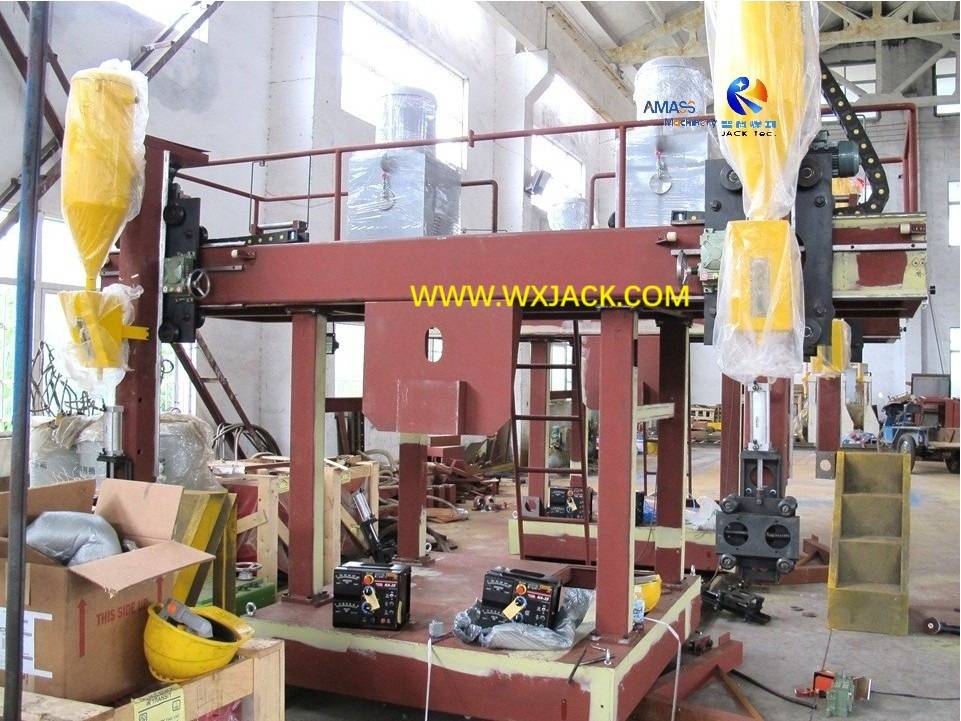

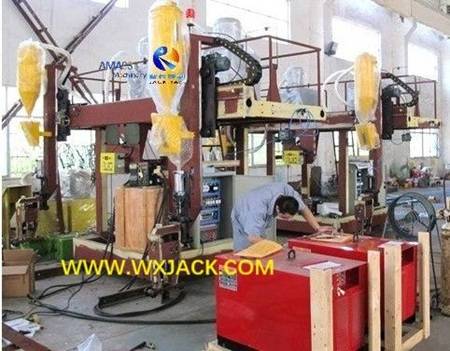

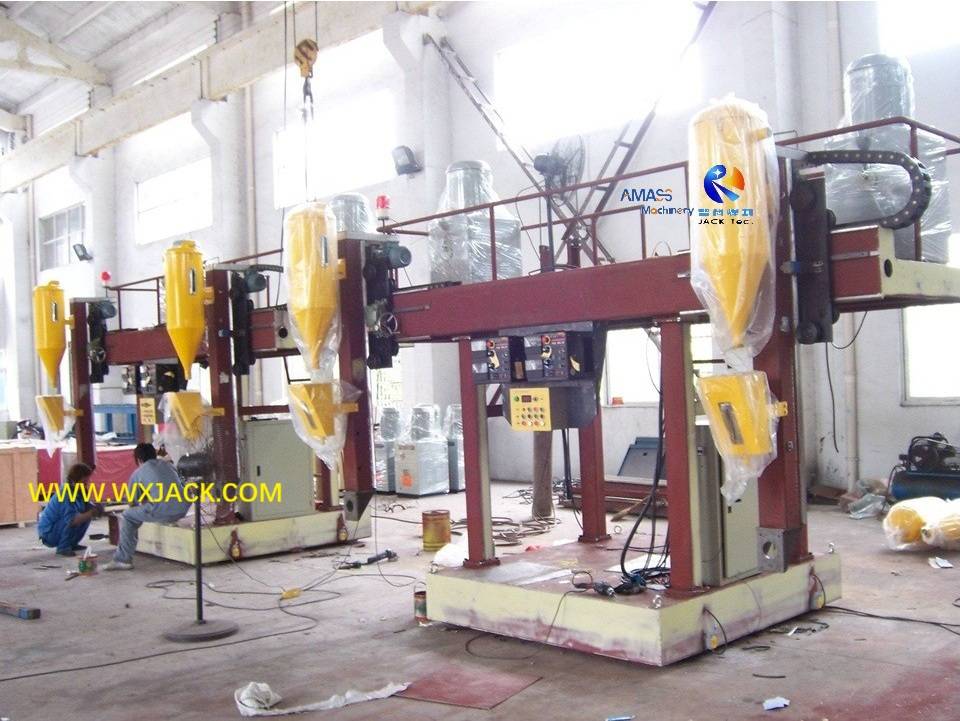

Marco mecánico de LHT Macchine: ( Fig.2 )

1) Peso de oso de los componentes principales de la máquina de sierra de haz H

a)  Esto incluye: placa de control eléctrico, dos conjuntos de la unidad de recuperación de flujo de soldadura por sierra (alrededor de 70 ~ 80 kg cada uno en promedio, dependiendo de cuánto se carguen de flujo de soldadura);

b)  Dos conjuntos de unidad de soldadura, cubriendo el manejo del motor del motor, la antorcha de soldadura, el alimentador de alambre de soldadura de la sierra, la unidad de rastreo de arco de soldadura;

c)   Unidad de transmisión y accesorios;

d)   En total, solo los dos conjuntos de fuente de energía de soldadura se colocan en el piso. Las unidades restantes de la máquina se ajustan al marco T de la máquina;

2) conduzca las antorchas de soldadura para ajustar la velocidad de soldadura, para terminar el proceso de sierra de la máquina de sierra de haz H;

Requisito: para estos fines, el marco T debe ser fuerte y resistente, con suficiente fuerza y ​​firmeza (del mismo modo, marco de pórtico para la máquina de soldadura de viga de la serie LHA de estilo Pórmico I, y el marco de trolley de haz de columna para la máquina de model LHC de estilo columna), en el entorno de trabajo en bruto de la soldadura de sierra: lotes de calor y fumillas, así como el polvo generado en el sitio de trabajo.

3. Cómo alcanzar la rigidez y resistencia requeridas en el marco T de la serie de la serie LHT Tipo H Máquina de soldadura de haz:

Para este propósito,

1)  Tecnología de proceso avanzada de la máquina de gato Wuxi:  la rigidez y la resistencia del marco de la máquina se calculan y simulan cuidadosamente en la etapa inicial de diseño, avanzada y razonable. Los miembros principales del cuadro T principal están angustiados después de la soldadura, que aparece en una ejecución segura y confiable con vida útil a largo plazo;

2) Doble unidad para soldadura: igual que la máquina de soldadura de haz de la serie H de tipo LHC de columna, el movimiento del marco T en la máquina del modelo LHT es una unidad doble (también modelos LHA). - - Ambos lados del marco T se accionan con dos conjuntos de motor de CA y reductor, con velocidad controlada con inversor de CA (esto también es cierto con la máquina de modelos LHA);

3) Medida de seguridad: en el lado lateral de los rieles, hay unidades de rueda de parada, asegurando el funcionamiento suave y seguro del marco T (esto también es cierto con la máquina de soldadura de haz de los modelos H de LHA) en el modelo LHT;

4)  La placa de control eléctrico de la máquina modelo LHT se coloca en la parte inferior del marco T en su chasis. Este tipo de disposición no solo tiene mérito de enrutamiento de cable corto y fácil, sino que también puede servirse como contrapeso para garantizar el movimiento constante del marco T. Verifique la imagen de abajo ( en el marco cuadrado de color rojo ):

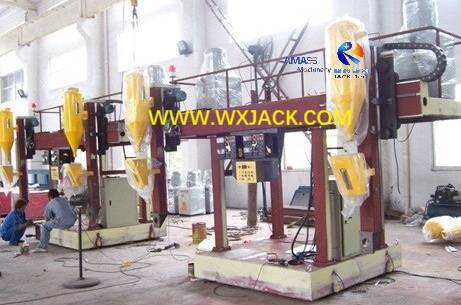

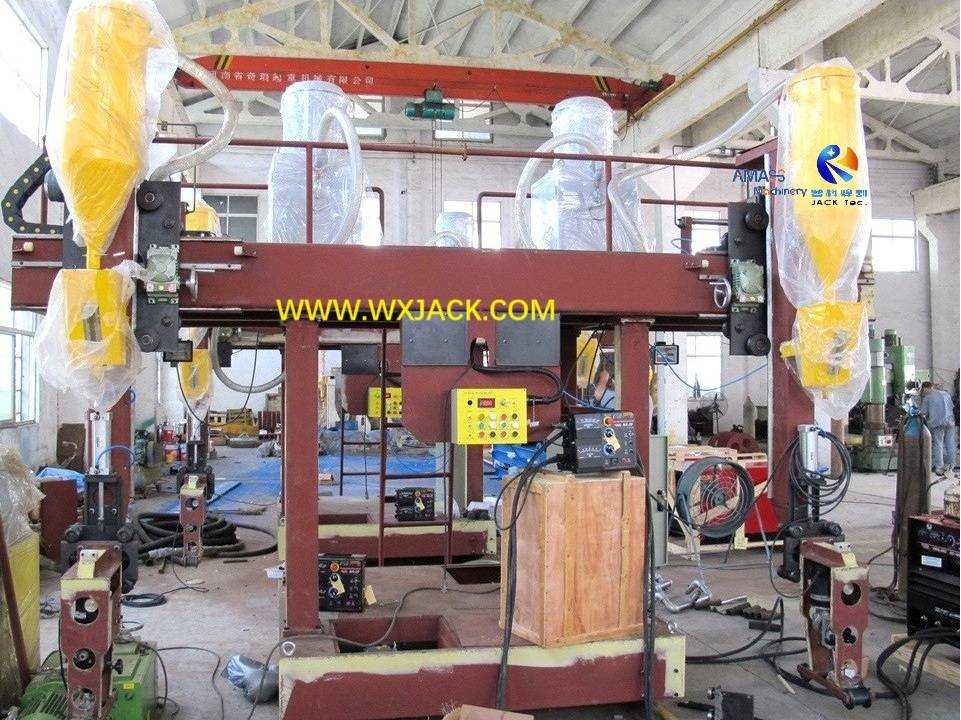

Placa de control eléctrico, colocada en la plataforma de fondo T de marco, en la máquina modelo Wuxi Jack LHT: ( Fig.3 )

4. Parámetros técnicos de la serie LHT Tipo H Máquina de soldadura de haz:
