Control central LHA55Z Máquina de soldadura de viga tipo H

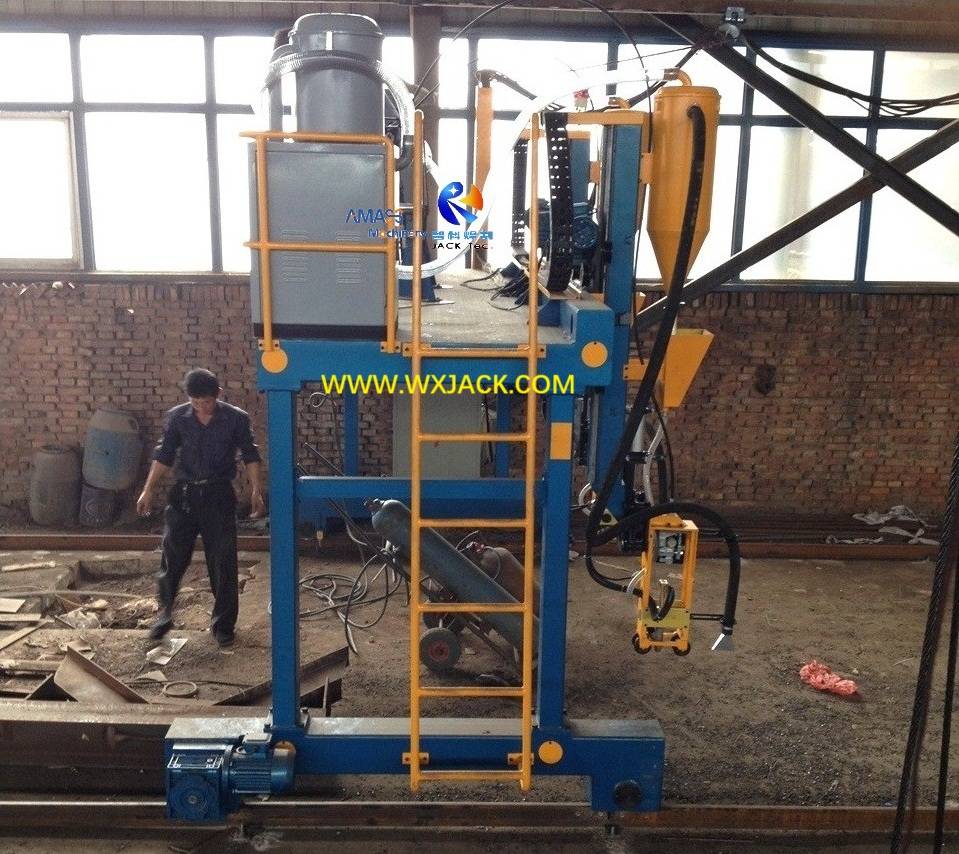

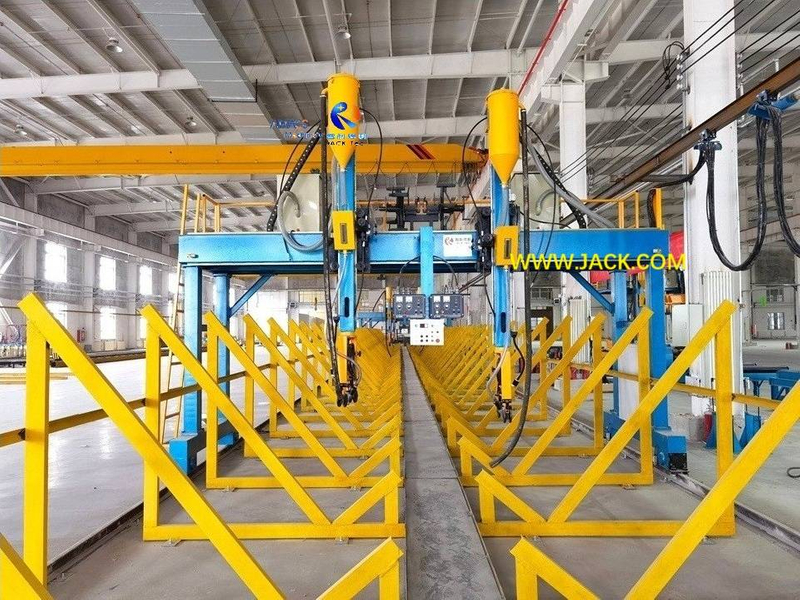

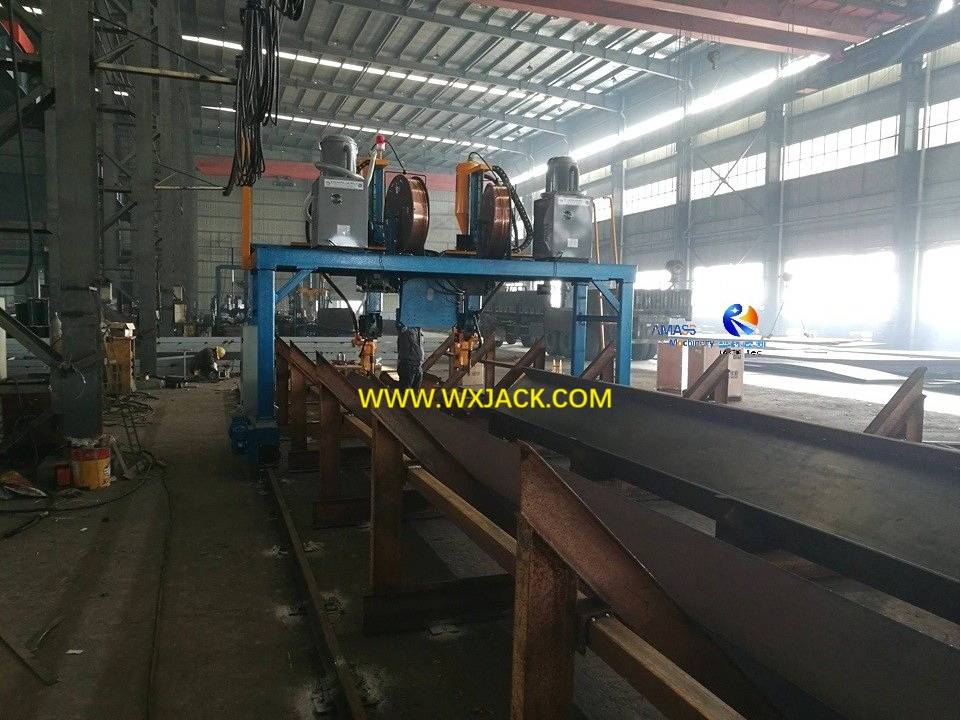

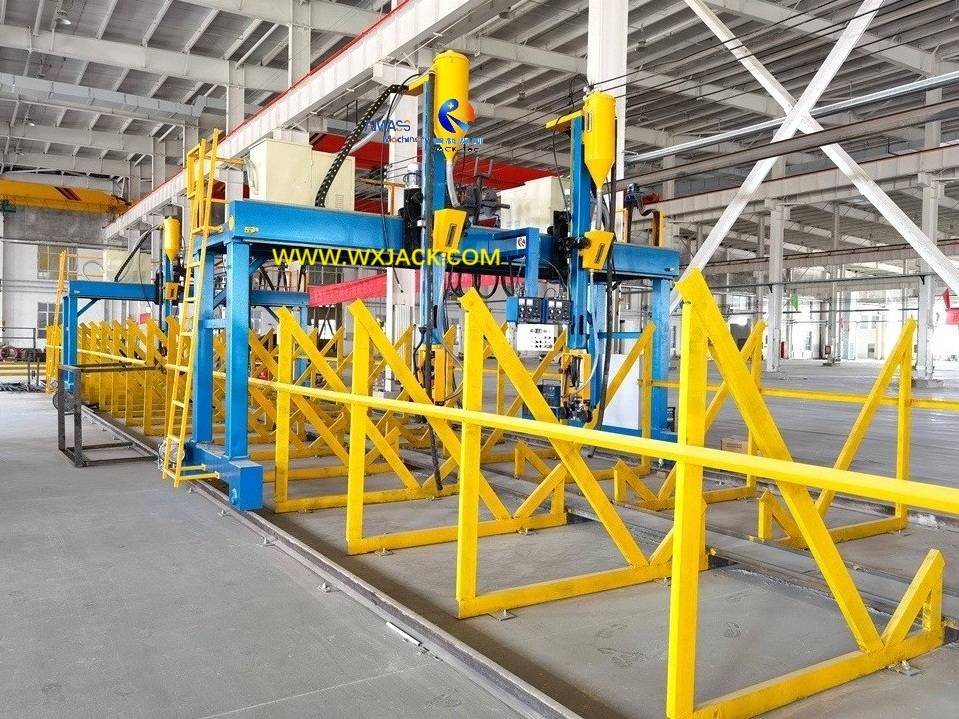

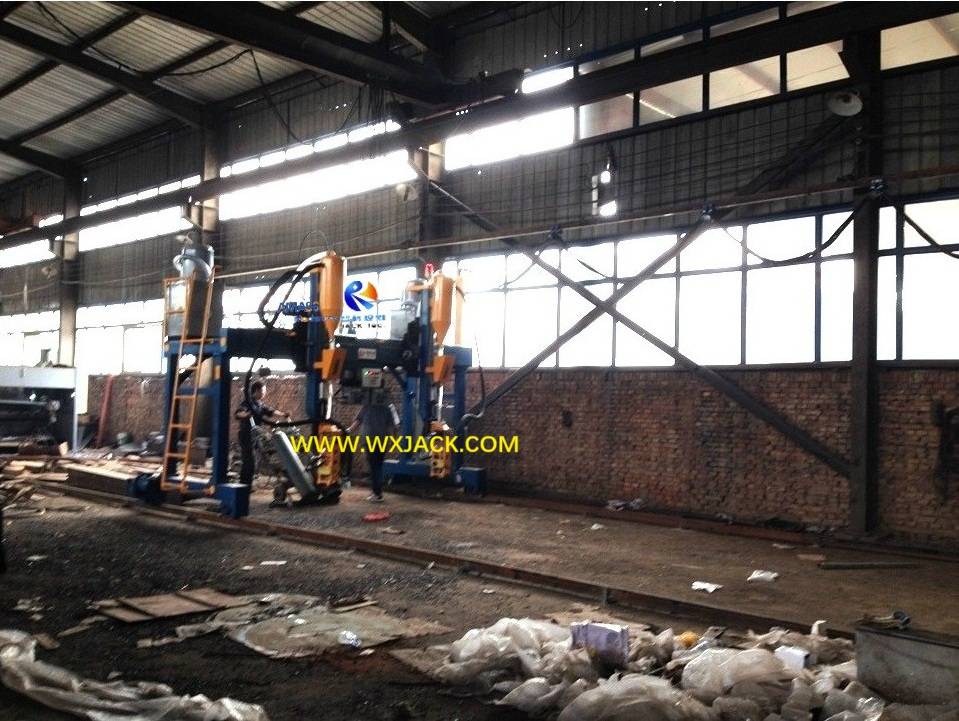

Las fotos adjuntas muestran un conjunto de la estructura de pórtico de modelo Wuxi Jack Lha55z recientemente instalado H Máquina de soldadura de sierra de haz de haz en el sitio de aplicación.

1 . ​ ​

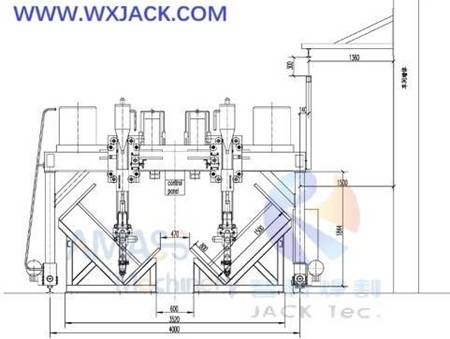

Boceto de diseño en el modelo LHZ55Z:  ( Fig.1 )

1)  El LHA55Z es el modelo más grande de máquina de soldadura de haz de estructura automática I. Puede soldar H Beam con su red de hasta 2,000 mm. Entonces, en el proceso de producción de haz H, la máquina de soldadura de ensamblaje y táctica  coincidente con LHA55Z es Z20;

2)  Mientras que para el modelo de producto de LHA5Z , la máquina de ensamblaje de apareamiento es Z15 o Z18, dependiendo del máximo. altura web a hacer;

3) Para la máquina modelo LHA4Z , es Z15 (aunque LHA4Z y Z15 tienen una altura de Web. Altura web diferente: Salidas del modelo LHA4Z H Viga H de altura máxima de 1200 mm, mientras que la máquina de ensamblaje de haz Z15 H es de 1500 mm).

2.  Notas para operaciones diarias de la máquina automática de soldadura de pórtico de haz Lhaz I:

1) Modo de soldadura en la máquina de soldadura de pórtico de haz de Lhaz H:

a) La soldadura por arco sumergido generalmente utiliza una corriente grande de 1000A, 1250A o 1500A (en ₂ soldadura por tachuela CO, es 350 ~ 500a), a 45 ° de filete de haz de h Vma:

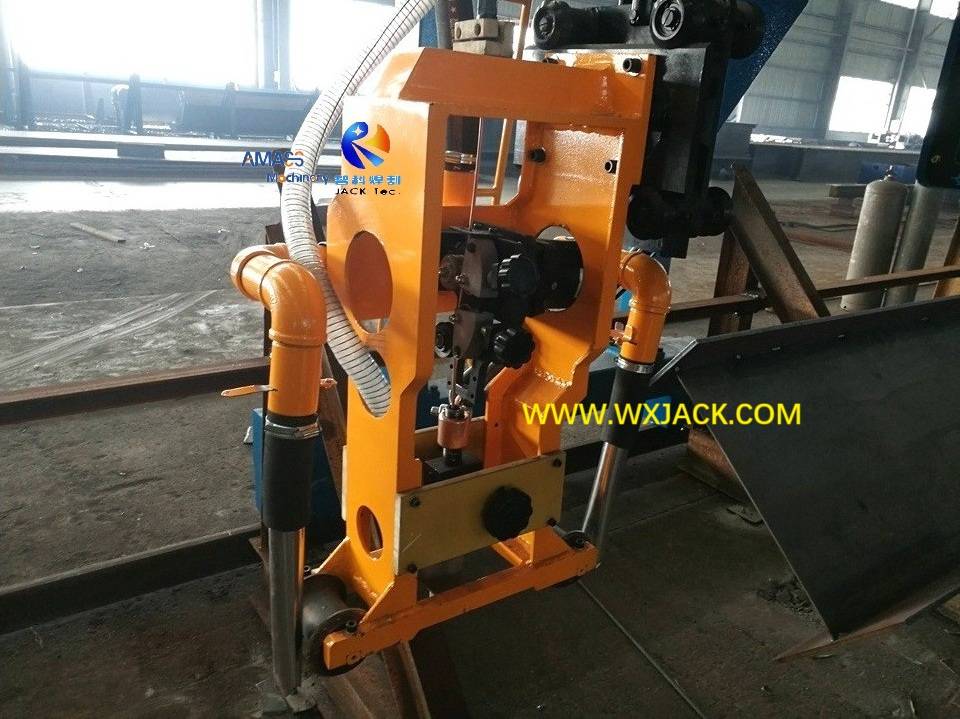

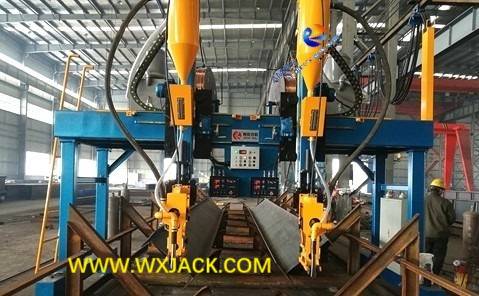

Realice  la soldadura de filete de 45 ° en 2 piezas de haz de H simultáneamente con LHA55Z:    ( Fig.2 )

b) A diferencia de la ₂ soldadura de tackle en la máquina de ensamblaje, no se recomienda realizar esta sierra manualmente. Lo que significa que, para la máquina de la serie LHAZ, solo está disponible el modo de soldadura automática, no hay opción de soldadura manual;

2) Velocidad de soldadura en la máquina de soldadura de pórtico de haz Lhaz Hi:

a)  Como se introdujo, la velocidad de soldadura es la velocidad de movimiento de los pórticos. Es el control del inversor AC basado en la tecnología de soldadura exigida, dentro del rango de 240 ~ 2,400 mm/min:

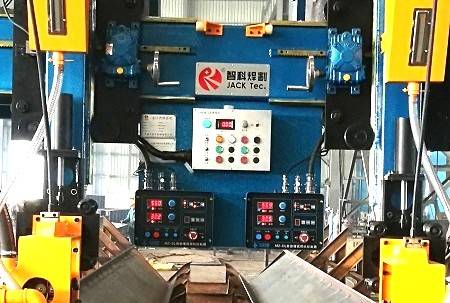

Panel de operación de Wuxi Jack LHA MÁQUINA: ( Fig.3 )

b) En el panel operativo de la máquina de estructura de p;

3) Habilidad del operador para la estructura de pórtico de Lhaz H Máquina de soldadura de sierra de haz:

A) Con la soldadura automática en esta máquina automatizada LHAZ, su operador no necesita ordenar una excelente habilidad de soldadura y una rica experiencia como en el caso de la soldadura manual. Sin embargo, él o ella debe comprender el conocimiento de soldadura y obtener experiencia de soldadura de al menos mediano nivel;

b) Para ser especialmente, la capacidad del operador para la estructura de pórtico LHAZ H Máquina de soldadura de arco sumergido de haz:

i.  Gestionar el proceso de soldadura de sierra con la fuente de alimentación SAW;

II.   Juzgar sobre la calidad de la sierra terminada en H Beam y tomar medidas en consecuencia:

iii. Si alguna vez ocurren defectos de soldadura, cómo hacer la reparación de ICA (acción correctiva inminente) en la máquina con la debida fuerza;

c) Por esta razón, si un novato llega a la posición de operar la máquina de la serie Lhaz, él o ella necesita participar en la capacitación correspondiente y pasar la prueba de habilidad (calificada), antes de trabajar por su cuenta;

4) Integración de unidades subcontratadas en la máquina de soldadura de pórtico de haz de Lhaz I:

a) con numerosas unidades de outsourcing equipadas en esta máquina de soldadura de pórtico de haz H,

       i.  Gran fuente de alimentación de sierra de soldadura de dos conjuntos;

      II.  Unidad de recuperación de flujo de vio de dos conjuntos;

     iii.  Vio alimentador de alambre de dos juegos;

     IV.   Vio la unidad de rastreo de arco de dos conjuntos;

b)   El enlace entre las unidades de outsourcing anteriores, y con el equipo principal de la máquina LHAZ, para convertirlo en un sistema integral, es importante tanto para el productor como para el usuario;

c) Específicamente, en la máquina de soldadura de pórtico de haz de Lhaz H:

i.  Por un lado, cada unidad tiene su propia consola para la manipulación;

II. Por otro lado, el sistema de control eléctrico de la máquina integra el control de estas unidades en su circuito de control y circuito de retroalimentación;

iii.   Y en el aspecto de la operación, el panel de operación de la máquina de soldadura de sierra de haz de Lhaz H tiene un botón o interruptor correspondiente para manipular cada una de la unidad individual;

IV.  Los manuales de todas estas unidades de outsourcing se suministrarán al cliente junto con otros documentos técnicos, en el momento de la entrega y aceptación de la máquina LHAZ.

3. Parámetros técnicos de la máquina de soldadura de pórtico de haz LHA55Z H:
