Máquina de corte de tubería CP3-1000/15 de llama automática de Flame CNC

A. Uso y fondo  de la máquina de corte de tubería CP3-1000/15 de la pipa CNC de la llama automática :

1.   Función  de la máquina de corte de intersección automática de tuberías CNC:

1) Naturaleza: este es un modelo especial en la serie de intersección automática de tuberías CP de la serie CP , para producir tuberías cortadas y biseladas con un diámetro de hasta φ1000 mm , y una longitud de hasta 15 m;

2) Con el control de 3 eje (eje x / y / z ), este equipo automático puede cortar agujeros en las tuberías o cortar la longitud designada de la tubería;

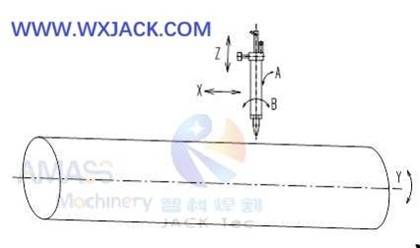

3) El eje 3 en el corte automático de la tubería de control CNC:   ( Fig.1 )

2.   Antecedentes : algunos clientes tienen su pieza de trabajo en el estilo de tuberías de pared delgada, que no necesita tener un ritmo de biselante de borde inclinado. La máquina de configuración de 3 ejes es una buena opción:

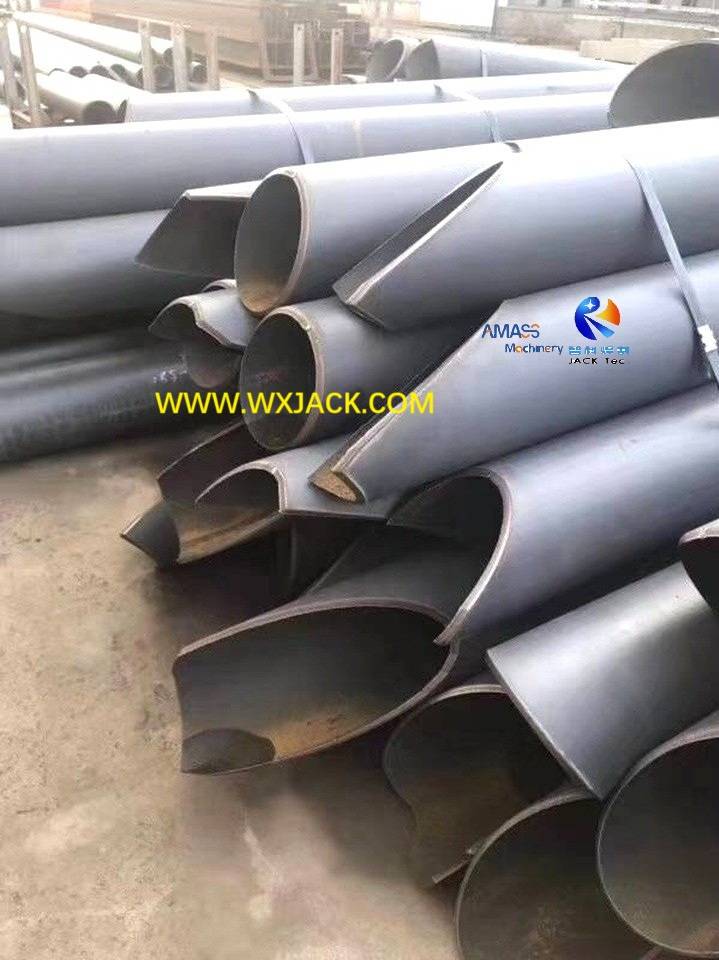

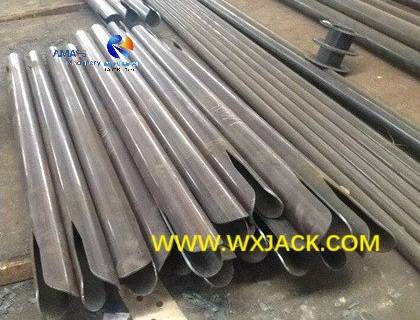

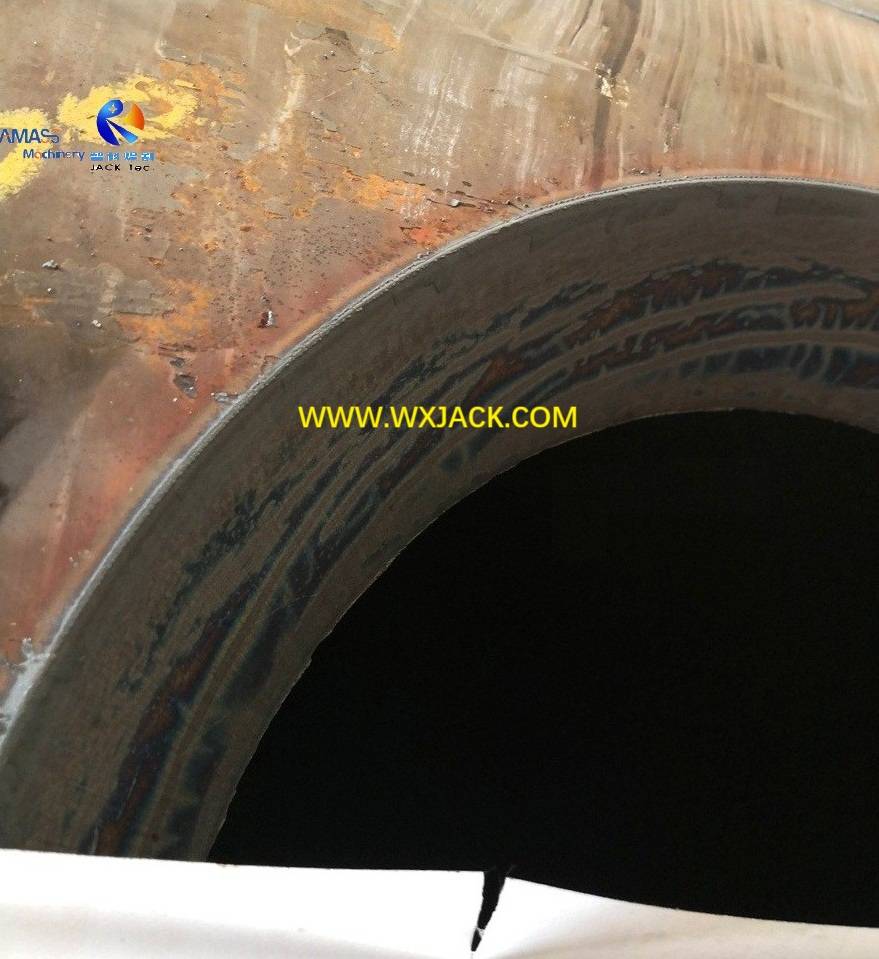

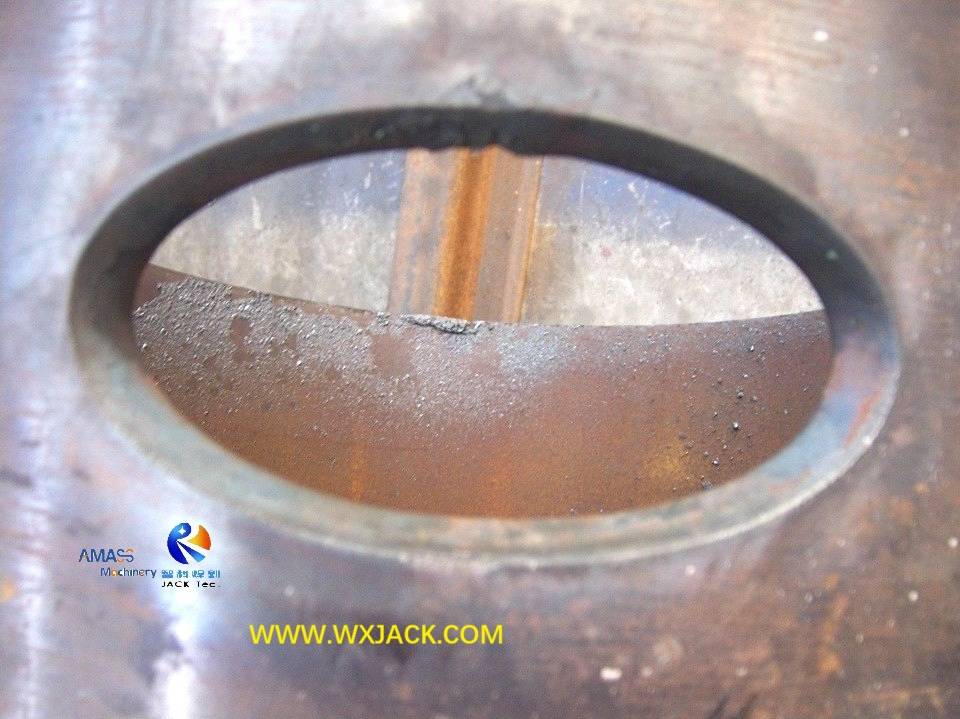

Las tuberías pequeñas que se cortan de la máquina Wuxi Jack 3 Axis :  ( Fig.2 )

B. Características técnicas de la máquina de corte de intersección automática de tuberías CP3-1000/15 CNC :

Origen: el modelo CP3-1000/15 se desarrolló sobre la base de las máquinas automáticas Con un ajuste de diámetro entre el de los dos modelos, este modelo de de la serie CP3/600 y  la serie CP3/1400 . CP3-1000/15 tiene sus características técnicas superpuestas con los dos modelos de máquina también:

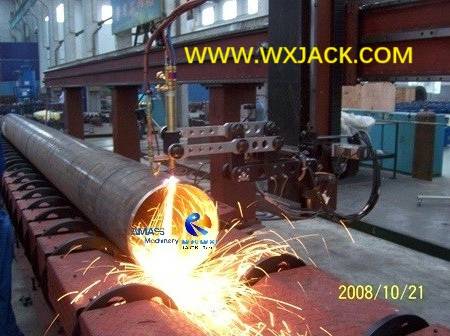

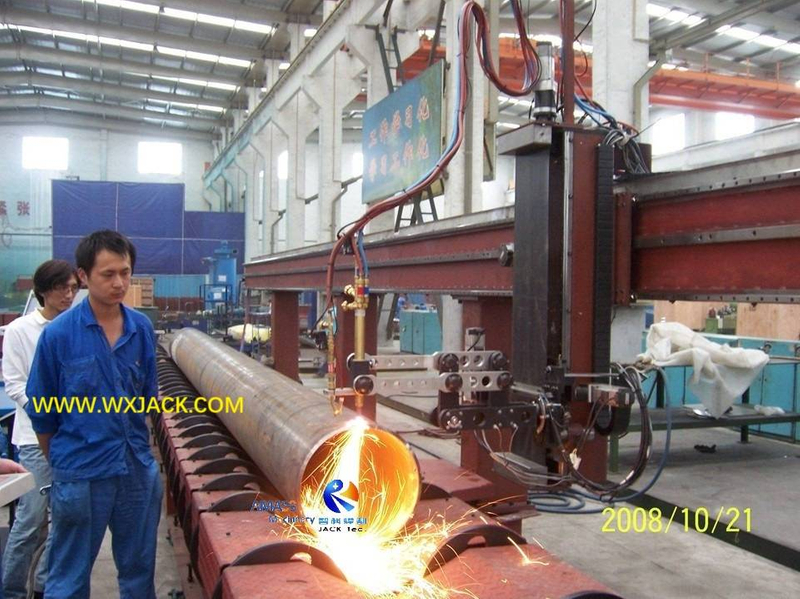

La primera foto adjunta y la foto de abajo proporciona el momento de trabajo de Wuxi Jack CP3-1000/15 Modelo de corte de tubería CNC de llama automática:   ( Fig.3 )

De las fotos podemos ver eso:

1. Medios de corte térmico : esta máquina en el corte automático de tuberías de control CNC adopta con corte de llama de combustible de oxígeno como tecnología de corte. Esta es la corriente principal en el campo del corte de tuberías, que tiene ventajas de confiabilidad, rentabilidad y fácil mantenimiento;

2. Torca de corte : en comparación con 5 eje / 6 eje /  7 modelos de eje de la máquina ,  de cortar en el modelo de 3 eje tiene un mecanismo mucho más simple y conciso, eliminando el elemento para girar e inclinar:

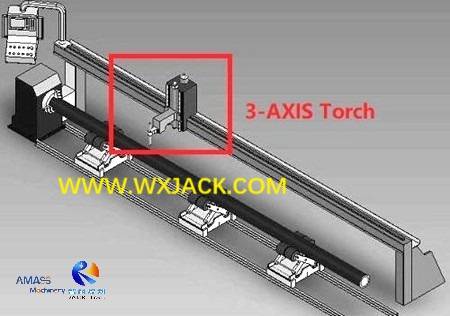

Boceto de diseño en la máquina de corte de 3 eje: ( Fig.4 )

3. Soporte de pieza de trabajo en CP3-1000/15 Máquina de corte de tubería CNC automática:

1) φ600 mm es el límite ascendente para la necesidad del accesorio de garras de Chuck. Más allá de eso, las tuberías más grandes en la máquina no necesitan accesorios dedicados para disminuir su impulso;

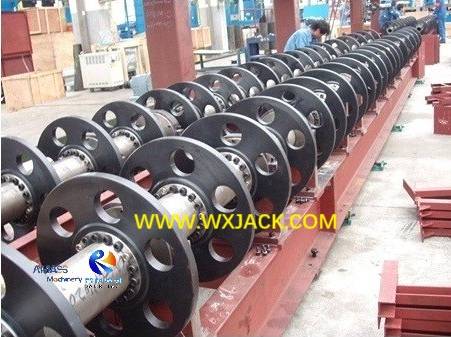

2) Soporte de rodillo de fricción en Wuxi Jack CP3-1000/15 Modelo de tubería CNC automática Intersect Cutting Machine:   ( Fig.5 )

3) Ventajas:  en comparación con el tipo de garra de Chuck para tuberías pequeñas, la unidad de retención de rolleros de fricción y la unidad giratoria tiene ventajas de manejo fácil, lo que reducirá el tiempo sin valor agregado de la operación automática de corte de tuberías de control CNC.

C. Adaptabilidad de la máquina de corte de tuberías CP3-1000/15 CNC de llama automática :

La conveniencia es uno de los factores importantes a considerar durante el desarrollo de la máquina. Especialmente en los últimos años, con más y más equipos automáticos aplicados no solo en China, sino que también se exportan al mercado en el extranjero, Wuxi Jack tiene muchas medidas para hacer que la máquina sea adaptable para su uso internacionalmente:

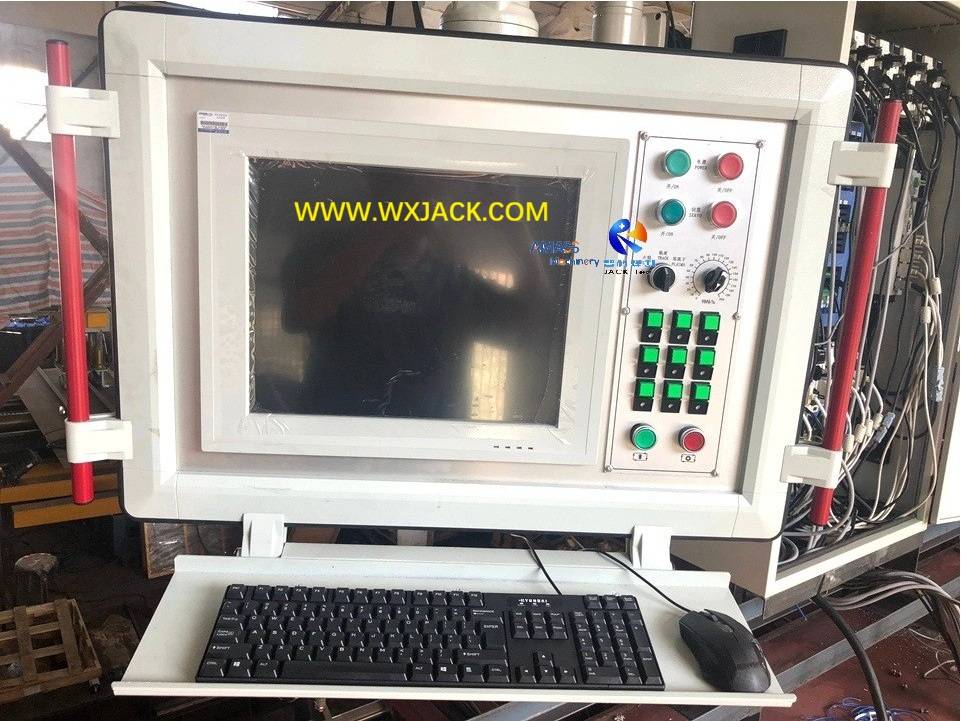

1. Interfaz multilingüe de la máquina humana en la máquina de corte de intersección automática de tuberías CNC:

CNC de esta máquina automática cubre todos los idiomas principales del mundo, incluidos chinos, inglés, ruso, etc.;

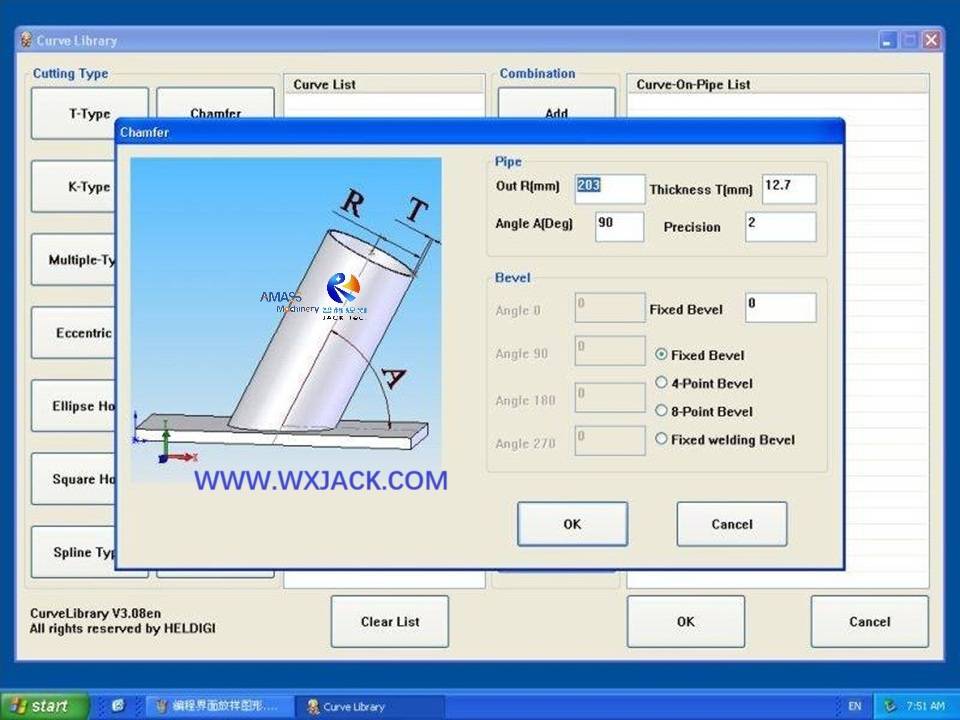

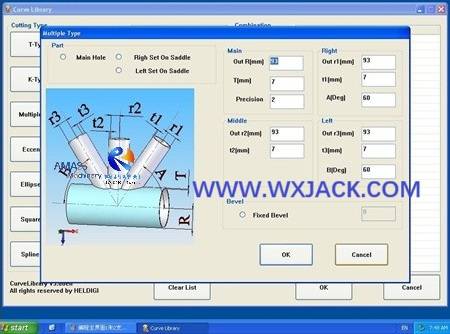

Interfaz en inglés en el controlador CNC en el corte de tuberías:   ( Fig.6 )

2. Potencia flexible de la máquina de corte automática de tuberías CNC:

 Esto atiende diferentes especificaciones en todo el mundo:  por ejemplo, hacemos 480V/ 60Hz/ 3 fase para clientes de EE. UU. Y 415V/ 50Hz/ 3 fase para el mercado indio;

3. Transición entre el sistema métrico y el sistema de alquiler:

Para acomodar el uso del hábito de los clientes en diferentes países, con datos del sistema métrico en el fondo de la operación de la máquina, los datos presentes en la pantalla CNC se encuentran en un sistema de alivio cuando los clientes lo eligen;

D. Parámetros técnicos de la máquina de corte de tuberías CP3-1000/15 de pipa CNC de llama automática :
