A. Aplicación seleccionada frecuentemente de φ600 mm/9 Máquina de corte de tubería CNC de 5 ejes y plasma :
1. Uso amplio de la máquina de corte de intersección de tubería CNC de 5 eje :
Este modelo es la forma más aplicable de 'complicado ' control para las piezas de trabajo de la serie de diámetro de φ600 mm:
1) Porque el 6 ° Eje del eje V es para mover la antorcha de corte a lo largo de la dirección del radio de la tubería, que es más útil para tubería de gran diámetro:
2) Ilustración en el eje x / y / z / a / b en la máquina de corte de tubería CNC de 5 ejes : ( Fig.1 )

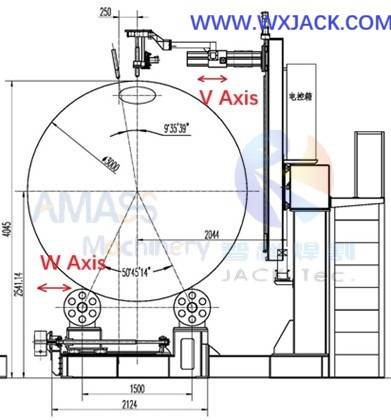

3) Ilustración en el eje V en la máquina de corte de intersección de tubería CNC de 6 eje / 7 eje : ( Fig.2 )
2. A menudo seleccionada forma de control en la máquina de corte de tuberías CNC:
1) Flame y plasma 5 El corte de tubería de eje CNC es más aplicable para piezas de trabajo de diámetro pequeño a medio , como este modelo de 5 eje 600/9 ;
2) La máquina modelo de 6 eje es más aplicable para piezas de trabajo de diámetro medio a grande , como la serie de 6 ejes de 1400 mm;
3) La máquina modelo de 7 ejes es más aplicable para piezas de trabajo de gran diámetro, como la serie de 7 eje de 3000 mm;
3. Inversión en la máquina: además, con un eje de control menos, la cita total de la máquina de control de 5 ejes se puede reducir alrededor del 5%~ 10%;
Por estas razones, los clientes a menudo seleccionan la máquina CNC Cut Cut de Flame and Plasma 5 Axis CNC en el ámbito del pequeño corte de tubería.
B. Poner en la aplicación de la máquina de cortar la intersección de tubería CNC de 5 eje de plasma :
1. El año de servicio más largo: en el campo de aplicación del corte de tuberías de control CNC , esta calificación de la especificación de 5 eje de 600 mm es también uno de los modelos 'más antiguos' junto con 3 eje φ600 mm y 5 eje φ1400mm : después del desarrollo exitoso de 3 eje φ600 mm, la máquina de especificación φ600 mm de 5 ejes se desarrolló en esa base, representando 'producto de alta gama ' de los equipos de 'de los equipos de ' de los equipos de 'de los equipos de los equipos;' del equipo; 'del equipo;' del equipo de los equipos; 'del equipo;' del equipo de 'de los equipos del equipo;' del equipo de 'de los equipos del equipo;' del equipo del equipo; 'del equipo de ' de los equipos del equipo; 'del equipo;' del equipo de los equipos; 'del equipo;' del equipo; 'del equipo;' de los equipos, del equipo; 'del equipo;' de los equipos;

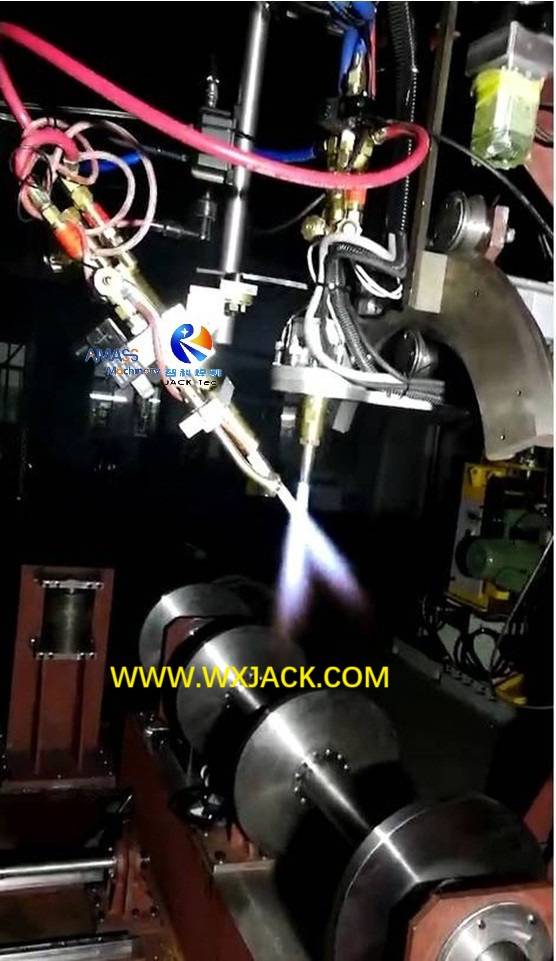

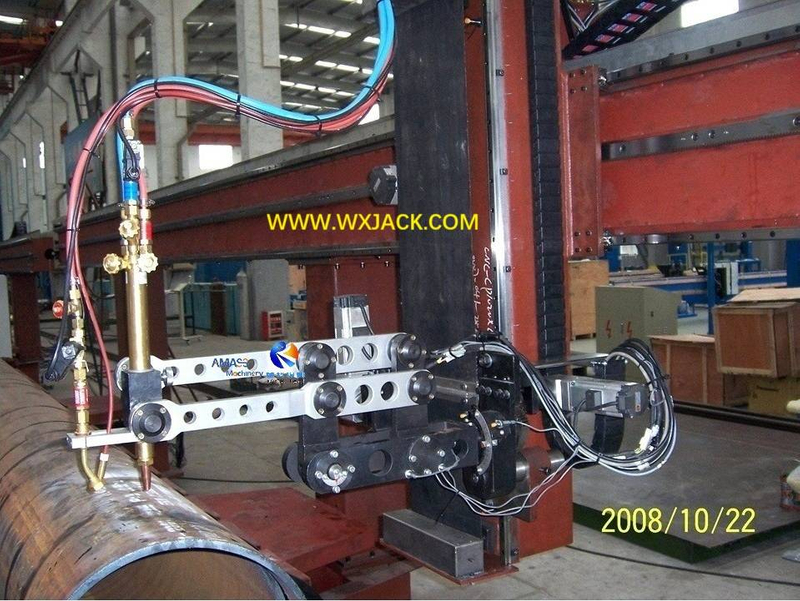

2. Momento de trabajo de Wuxi Jack 5 Axis CNC Tipe Maching Machine: ( Fig.3 )
De la foto de arriba podemos ver eso:

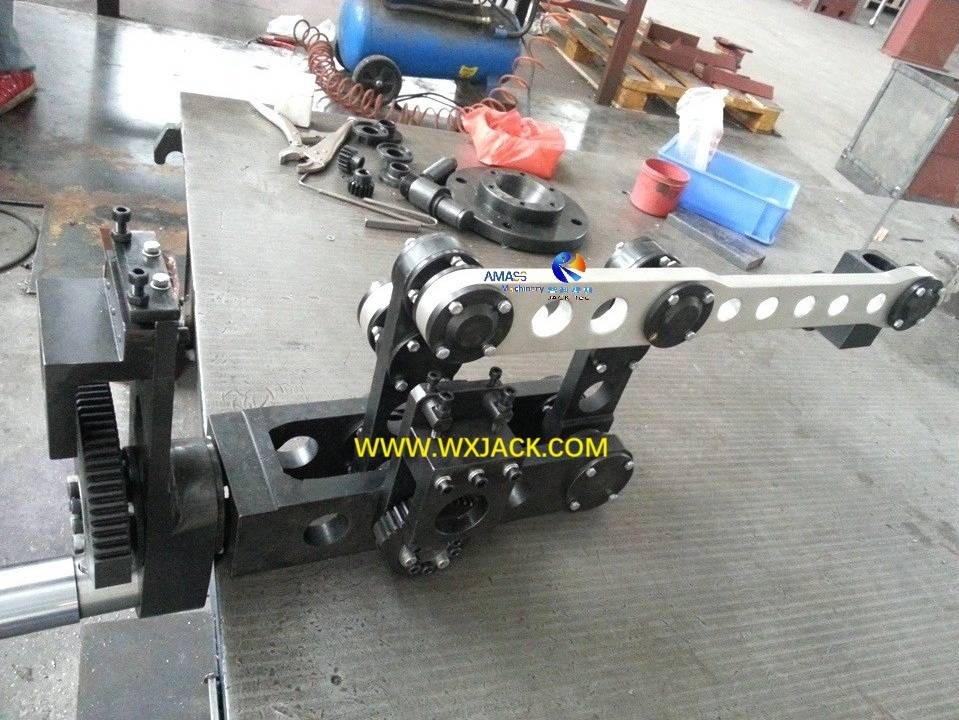

1) En ese momento, la máquina de 5 ejes estaba cortando el ángulo inclinado biselado en el borde de la tubería pequeña, el eje de control activo correspondiente de la antorcha de corte era el eje B: la balance de la antorcha de corte a lo largo de la forma axial de la tubería;

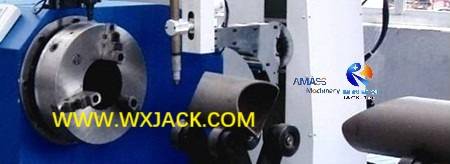

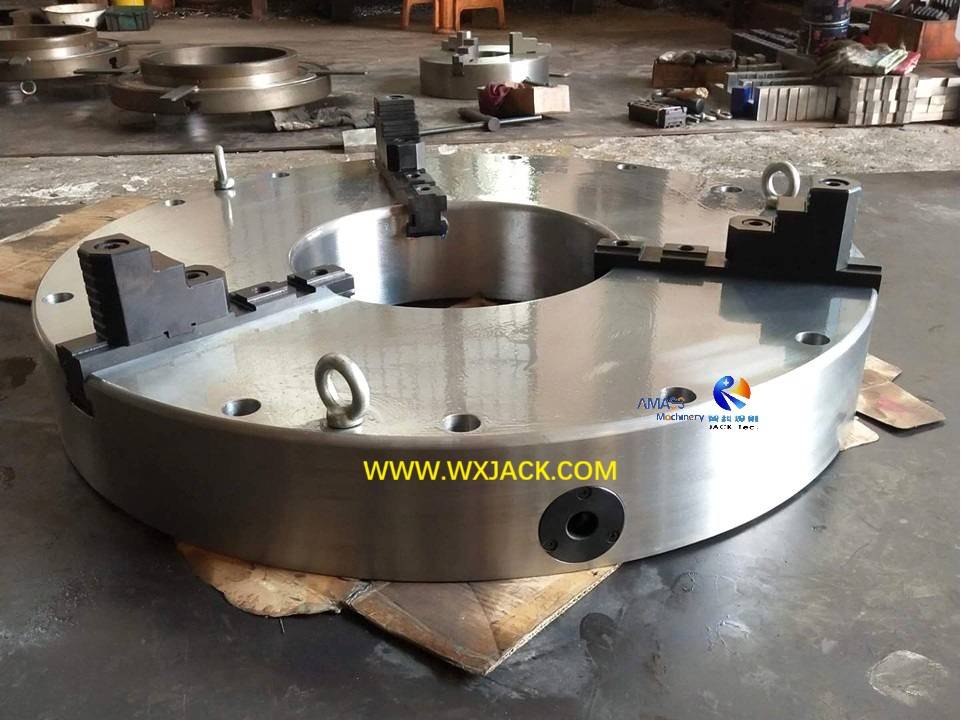

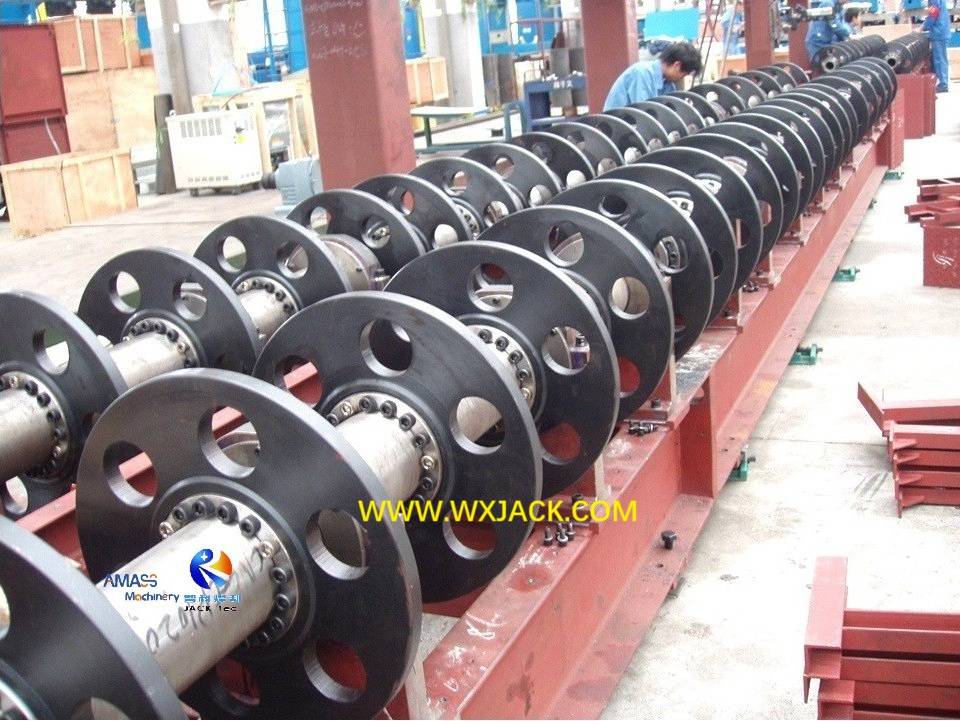

2) El soporte de tubería de la pieza de trabajo en esta máquina CNC de 5 ejes de φ600 mm de 5 ejes es mediante la garra de Chuck, junto con los bastidores de soporte en movimiento: ( Fig.4 )

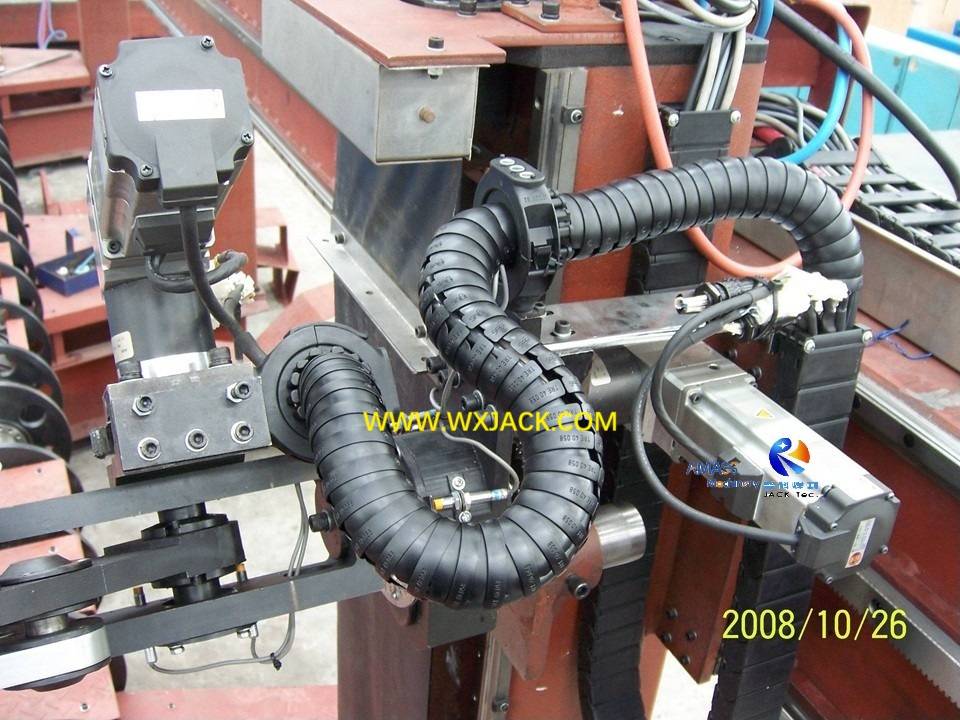

3) El movimiento de la antorcha de corte a lo largo de la dirección de la longitud de la tubería, que es el eje x, se realiza con el movimiento a lo largo del marco mecánico horizontal de la máquina de corte de 5 ejes.
C. Operación en φ600 mm/9 grados Flame and Plasma 5 Axis Máquina de corte de tubería CNC :

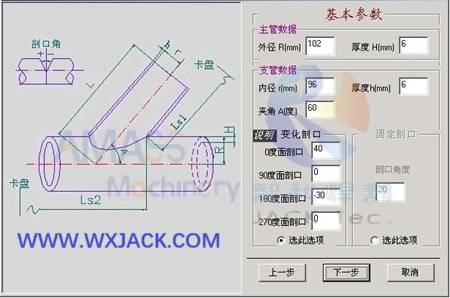

A continuación se muestra breve sobre HMI ( interfaz de máquina humana ) de la computadora industrial de Wuxi Jack 5 Axis CNC Máquina de corte: ( Fig.5 )
1) Grooving : llave en el ángulo de la ranura de tubería a la posición de 0 ° , 90 ° , 180 ° y 270 ° respectivamente, la tubería se puede cortar mientras varía el ritmo automáticamente en esta máquina de 5 ejes ；
2) Clave en la longitud de la tubería : clave en la dimensión de la tubería ；
3) Clave en la dirección de corte : CNC puede identificar el producto o desecho terminado durante la programación automáticamente en esta máquina de 5 eje ；
4) Demo de velocidad de corte automáticamente: esto es para realizar una máquina de corte de llamas, plasma, inactividad en 5 ejes CNC Tipe Intersection Machine ；
5) Almacenamiento de datos de corte: hay unidades de datos integradas en CNC para almacenar y modificar el programa de corte durante la operación de corte de tuberías ；
6) Confirmar de la figura de corte: propagación del perfil de corte en forma 2 dimensional para observar a través de la dimensión crítica ；
Como resumen, el software de control del backstage en la máquina modelo de 5 eje es muy similar al del modelo de 6 eje , pero a una gran distancia de la del 3 eje. Lo que significa que, para los clientes que compraron la máquina de corte de tuberías CNC de 5 ejes, es relativamente fácil actualizarla en un control de 6 eje sin mucha dificultad en términos de hardware y software. Pero no es así para la máquina modelo de 3 eje.
D. Parámetros técnicos de la máquina de corte de tubería CNC de φ600 mm/9 de llama 5 eje :
Modelo Parámetro técnico | CNC-CP 600/9 Plasma de llama Máquina de corte de intersección de tubería CNC de 5 ejes CNC |
Diámetro de ajuste Rango de pieza de trabajo | 80 ~ 600 mm |
Ajuste max. Longitud de tubería | 9000 mm |
Espesor de ajuste de tubería (mm) | 6 ~ 100 mm para cortar llamas 3 ~ 25 mm para cortar plasma |
Velocidad de corte válida | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC válido | 5 eje de x/ y/ z/ a/ b Eje x: para cortar antorcha a lo largo de la longitud de la tubería Eje y: para la rotación de tubería; Eje z: para cortar la posición vertical de la antorcha; Un eje: para inclinar la antorcha de corte a lo largo del radio de la tubería; Eje B: para inclinar la antorcha de corte a lo largo de la longitud de la tubería |
