En la segunda foto adjunta tomada en la máquina de soldadura de la junta de placa Wuxi Jack MP25, puede encontrar el tanque de agua en la parte delantera de la mesa de soldadura, para el sistema de enfriamiento de agua en la máquina. Comencemos desde aquí:

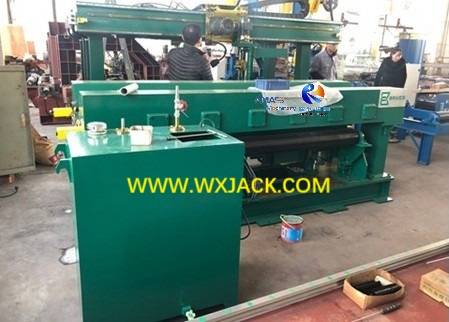

El tanque de agua de gran capacidad equipado con máquina: ( Fig.1 )
1. Ventaja de la máquina de soldadura plana de placa de la serie MP:
1) La máquina de soldadura con tope de placa de la serie MP se completa en la tarea de la junta del tope de la placa de metal (o la junta plana) con un equipo,
Resolver todos los problemas de apertura involucrados en la máquina de soldadura de la junta de placa,
incluido:
a) Corta la ranura de soldadura mediante la antorcha de corte triple de llama en su lado entrante de la placa, eliminando así el equipo de biselado dedicado, como la máquina de corte de la placa triple o la frescura de borde:

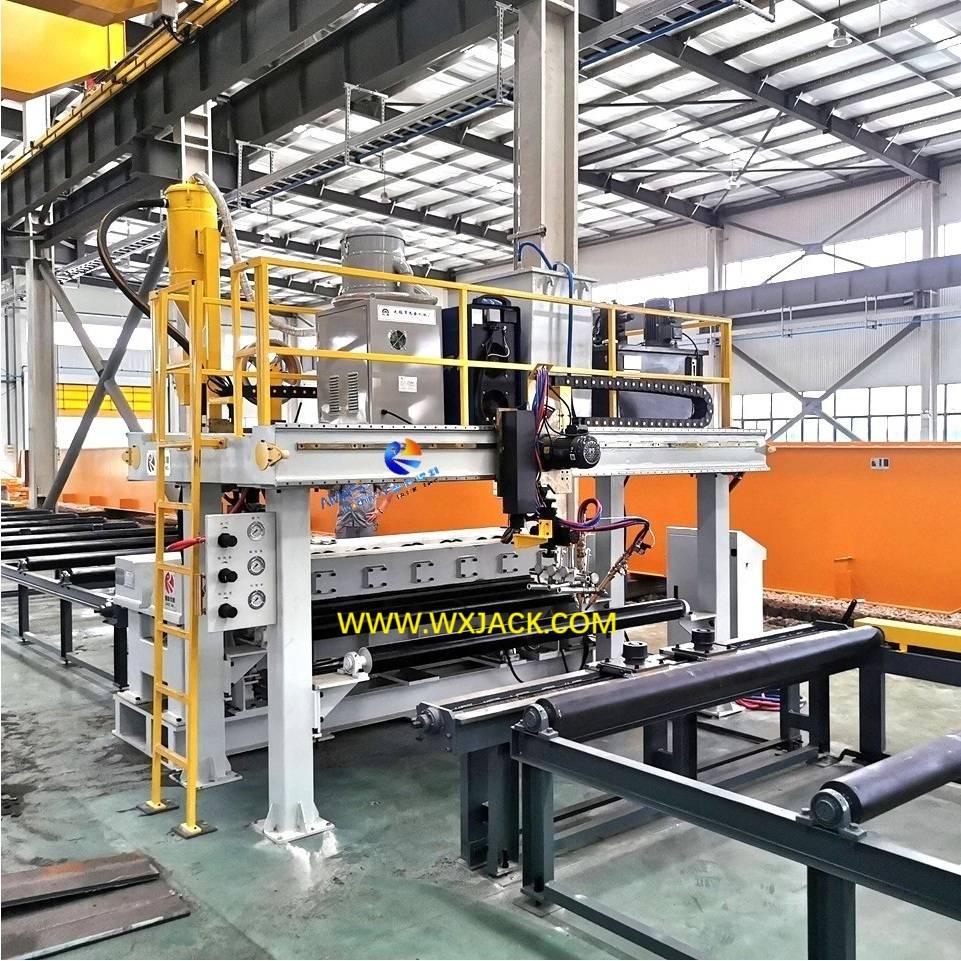

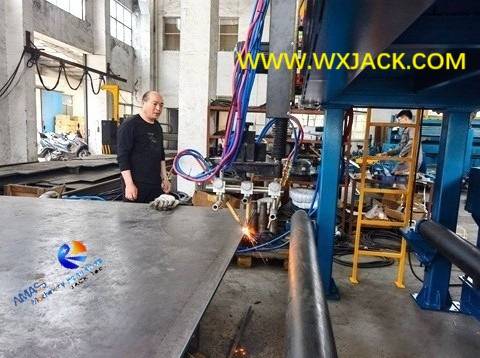

El lado de corte triple de la llama de la máquina de modelos MP Wuxi Jack: ( Fig.2 )

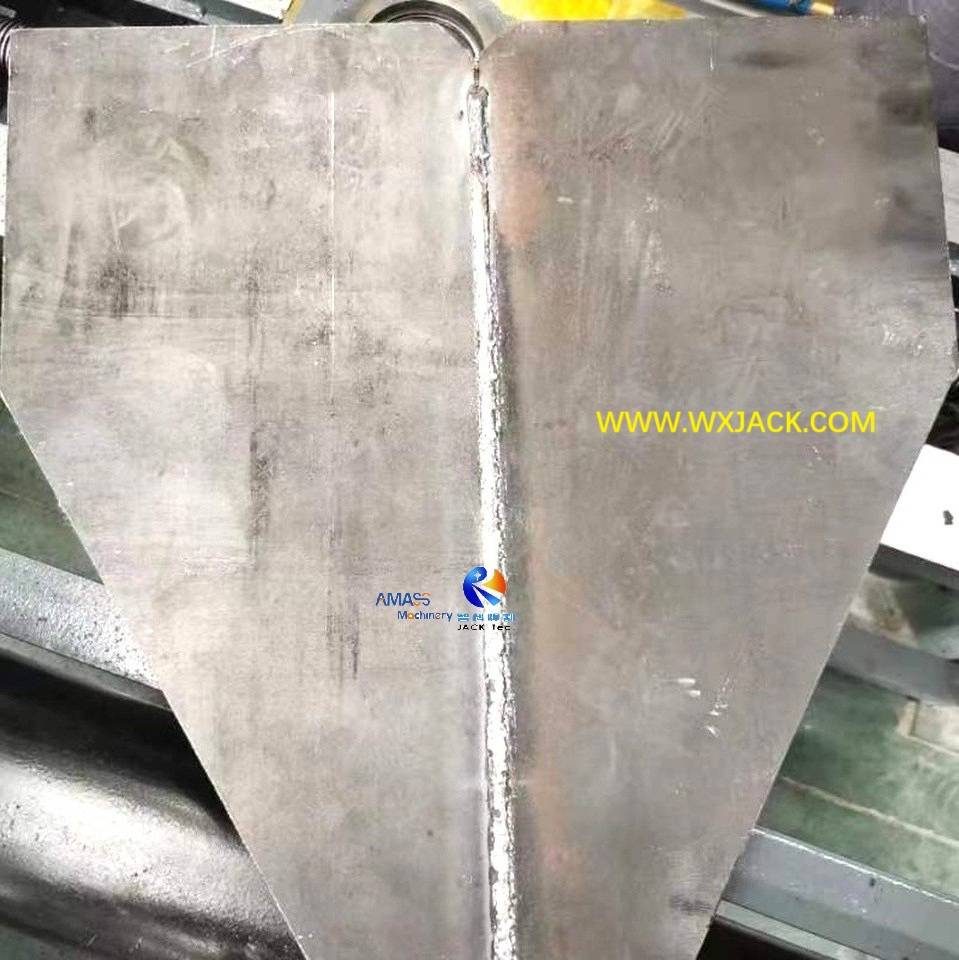

b) Las placas de metal voltean más de 180 ° después de la primera soldadura lateral, suponiendo que la adopción de la técnica de soldadura a tope ordinaria, en lugar de la fusión a través de la soldadura por completo de penetración (implica: soldadura lateral único y formación de doble lado ) en esta máquina;

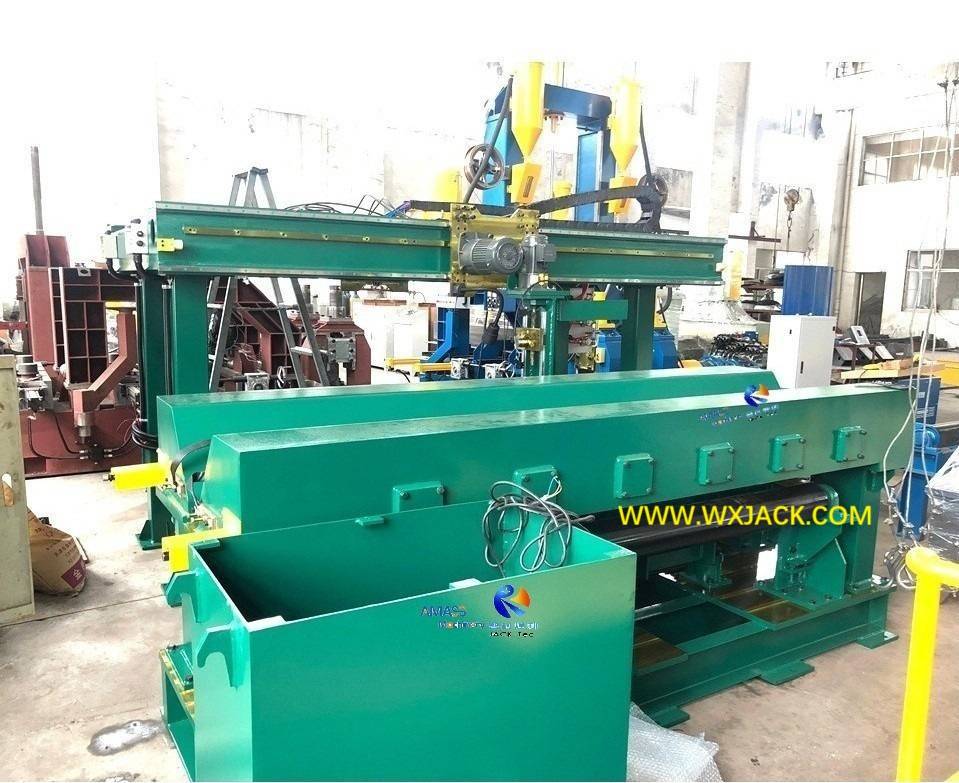

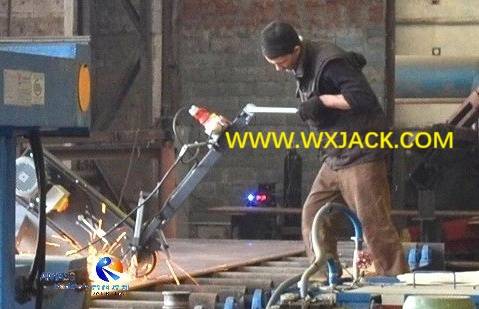

c) Racimiento de carbono en la superficie inversa de las placas de metal antes de esta soldadura de superficie inversa: ( Fig.3 )

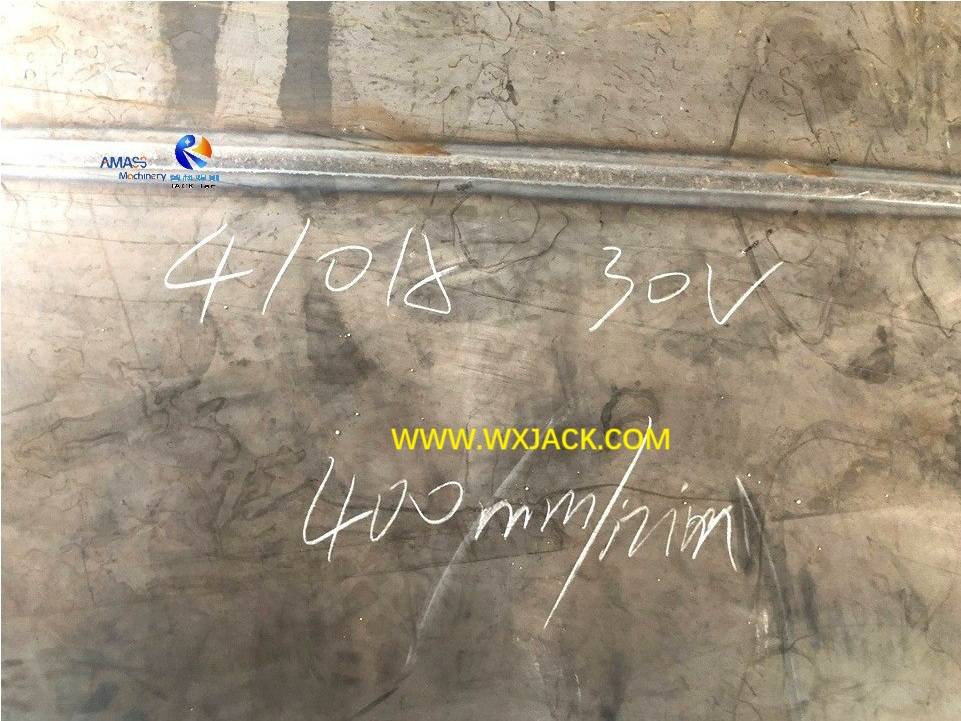

d) la segunda soldadura de tope en la superficie inversa de las placas de metal;
2) Además, la máquina de soldadura plana de placa de la serie Wuxi Jack MP tiene una estructura razonable equipada con piezas subcontratadas de alta calidad, lo cual es fácil para el funcionamiento y el mantenimiento;
3) Por estas razones, esta máquina MP Models es bienvenida por clientes de todas las industrias manufactureras, incluida la industria de la estructura de acero, la industria de la construcción de buques y la industria de la construcción de puentes ... todos los clientes que tienen demanda en placas de metal conjuntas:

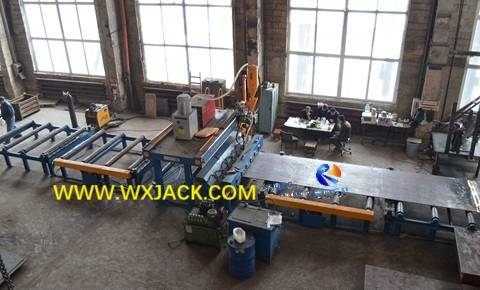

Wuxi Jack MP25 Model Machine funciona en el taller de clientes rusos, con una placa de junta terminada de 30 m de longitud, en las tablas de rodillo de salida de la máquina: ( Fig.4 )
2. Detalles técnicos en la serie MP Machine de soldadura de unión plana de placa:
1) Directriz en la máquina de soldadura plana de placa:
a) Para la imagen general sobre la tecnología de proceso de la máquina, verifique la sección de productos de ' Mana de modelo MP20 ';
b) Para la construcción y las unidades principales del equipo, verifique la sección de productos de ' Managal MP30 ';
c) Para derretir la tecnología de la máquina, verifique la sección del producto de ' MP35 Model Machine ';
2) Detalles técnicos de la máquina de soldadura plana de placa:
Hay un dicho chino dice: ' Detalles determinan el éxito o el fracaso '. Aquí recogamos algunos detalles para verificar el alto rendimiento de la máquina de la serie MP:
a) Lámpara de trabajo en la antorcha de corte triple y la antorcha de soldadura a tope:
Como puede encontrar en la segunda foto, en la máquina de soldadura plana de la serie Wuxi Jack MP, la antorcha de soldadura se extiende hacia abajo hacia la ranura V de la mesa de trabajo, lo que puede carecer de suficiente luz para una observancia clara en el proceso de trabajo. Por esta razón, hay una lámpara de trabajo en soldadura a tope y antorchas de corte triple de la máquina:

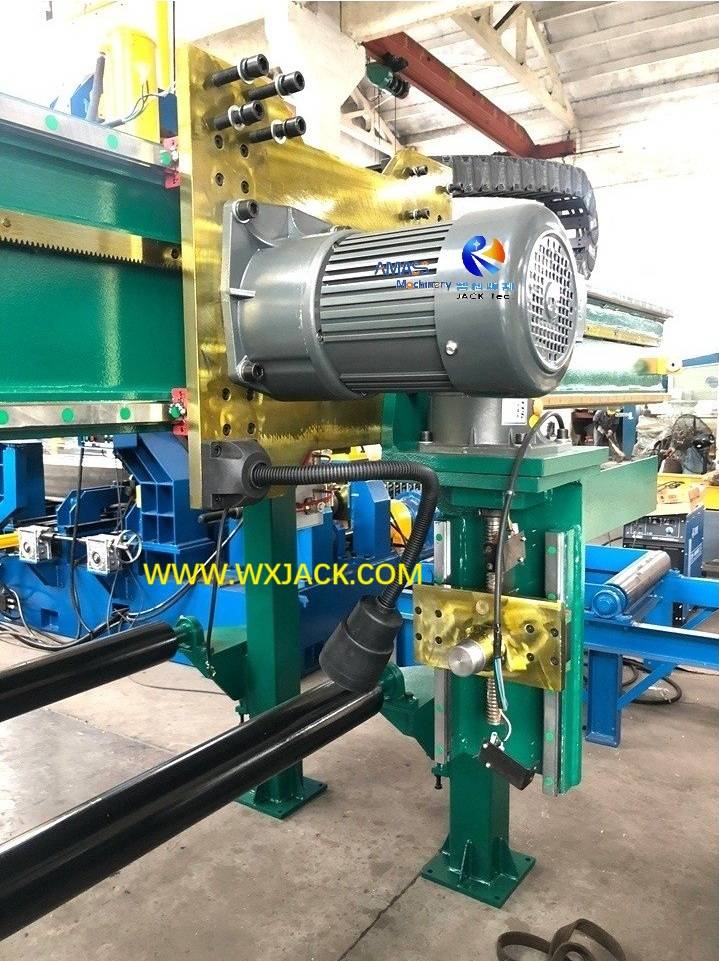

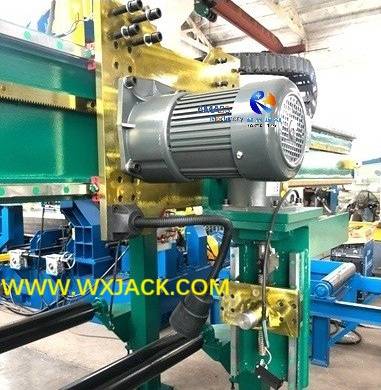

Lámpara de trabajo en la llama de corte triple/ sierra de soldadura de la junta de la junta de la máquina del modelo Wuxi Jack MP: ( Fig.5 )
b) Generador láser para verificar la posición de la antorcha de soldadura en la máquina de soldadura plana de placa:
Como puede encontrar desde abajo, una pequeña foto, hay una facula proyectiva justo en la costura de soldadura en el tope de la junta. Esto se proyecta desde el generador láser en la antorcha de soldadura, que se controla con un botón de color blanco en la foto. Con este generador láser, puede verificar y confirmar la posición correcta exacta de la antorcha de soldadura:

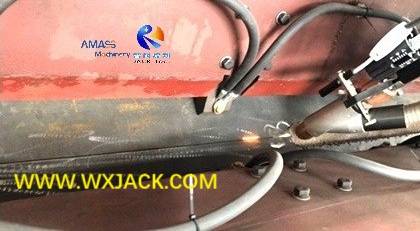

Láser Generador de soldadura de soldadura en la soldadura de la junta del tope: ( Fig.6 )
c) soldado de alambre en la máquina de soldadura de la junta plana de la placa :
i. Consulte la 5ª foto adjunta y abajo. El movimiento 'largo distancia ' del cable de soldadura desde el rodillo de alambre hasta la punta de la antorcha de soldadura puede volverse torcido o en zigzag, lo que trae un efecto negativo sobre la fusión a través de la soldadura por completo en la máquina de soldadura de la junta de placa de la serie MP;
II. Por lo tanto, la plancha de alambre de soldadura se adopta en nuestra máquina, para ajustar la condición de tensión y la rectitud del cable de soldadura:

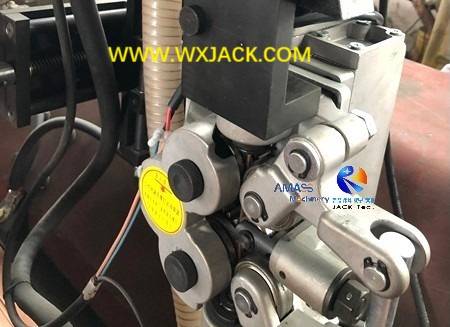

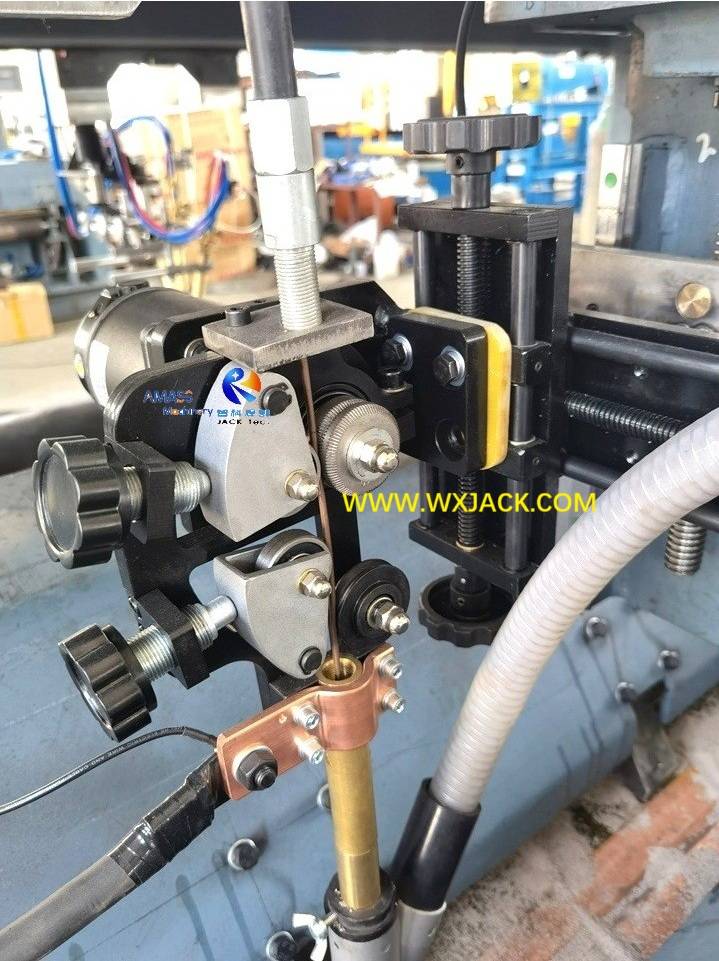

Director de alambre de soldadura de alta precisión en la antorcha de soldadura con tope de sierra: ( Fig.7 )
3. Parámetros técnicos de la máquina de soldadura de la junta del tope de la placa MP25 :
No. | Parámetro | Máquina de soldadura plana de placa MP25 |
1 | Placas de metal más grande ancho para la junta de tope (Costura de soldadura de junta de tope longitud más larga) | 2500 mm |
2 | Placas de metal para el grosor de la junta y el material | Lo mismo entre todos los modelos: Espesor : 6 ~ 40 mm para sierra, 2 ~ 6 mm para la 2 soldadura Material : acero bajo en carbono, acero inoxidable o aleación de Al |
3 | Espesor de soldadura a tope de borde recto sin ranura | Lo mismo entre todos los modelos: 6 ~ 15 mm |
4 | Velocidad de corte triple de llama opcional | Lo mismo entre todos los modelos: 100 ~ 800 mm/min. Ajuste sin paso, control de inversor de CA |
5 | Derretirse a través de la velocidad de soldadura | Lo mismo entre todos los modelos: 200 ~ 1000 mm/min. Ajuste sin paso, control de inversor de CA |
6 | Velocidad de inactividad de la antorcha de corte triple y la antorcha de soldadura a tope | 2400 mm/min. |
7 | Velocidad de alimentación de placas de metal | Velocidad constante de 2500 mm/min. |
8 | Estilo de soldadura | Fuilizar a través de soldadura: soldadura de arco sumergido / 2 gas CO blindado |
9 | Longitud de una sola pieza Placa de metal antes de la junta | 9000 ~ 15000 mm (puede ser especial) |
