Jacks hidráulicos MP30 y máquina de soldadura con tope de placa fría de agua

Sitio de trabajo de la  serie de soldadura de la junta de placa de la serie MP:

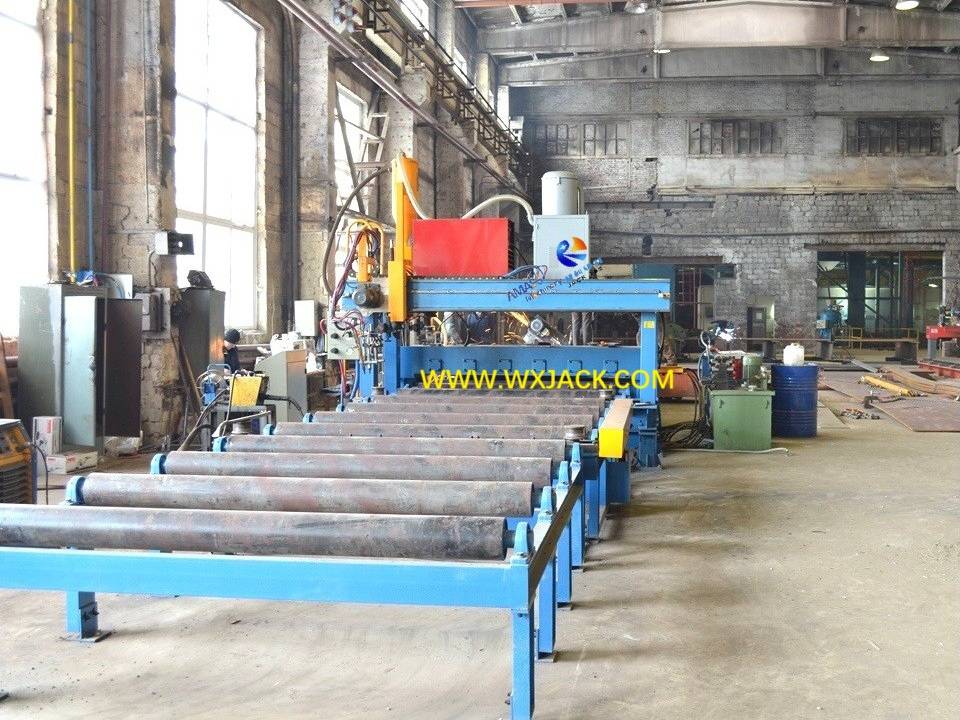

1) Donde se usa:  para este conjunto de máquina de soldadura de la junta de placa de modelo  MP30  que trabaja en el sitio del cliente ruso que se muestra en la primera foto, funciona en una instalación de producción de grúas de servicio pesado ；

2) Podemos ver que, hay un conjunto de  máquina de corte de placa de tira CNC-CG4000 modelo CNC a la derecha de esta máquina MP30, para cortar el propósito de las placas.

1.   Aplicación  y ventaja de  la máquina de soldadura de la junta de placa MP30 :

1) Tarea de la máquina:  en el campo de fabricación, placas de metal gruesas (con espesor de 6 mm y superior) generalmente tienen un tamaño de 2 ~ 5 m de ancho por 15 m de longitud , que es una especificación estándar de la longitud de la placa de acero de los trabajos de la fábrica de acero. Estas placas de acero deben reunirse en el trasero, para obtener placas terminadas más grandes y más largas, especialmente en el campo de trabajo de la construcción naval/ construcción del puente/ estructura de acero/ producción de grúas, etc. La máquina de soldadura plana de la placa de la serie MP está diseñada para dicha aplicación:

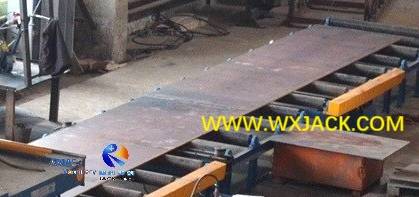

En la tabla de rodillos transportadores de salida, una pieza de placa de acero de 30 m de longitud con un ancho de 2,000 mm, soldado a tope plano y junta de 2 piezas de placa de 15 m de longitud, en Wuxi Jack MP30 Manaina del modelo: ( Fig.1 )

2) Existen muchas ventajas con la introducción de la máquina de soldadura plana de placa de placa de chapa, que cubre casi todos los factores críticos en la producción magra : seguridad / calidad de las personas (mejor salida de soldadura) / velocidad (mayor productividad ) y costo (menos tiempo de ciclo y, por lo tanto, menos costo variable). Consulte la sección de producto anterior de la máquina modelo MP25 para obtener sugerencias, así como los pasos generales de trabajo de este equipo de soldador de tope plano de placa.

2. Constructura, marco principal, transporte de entrada y salida, pieza de contenido de obra de trabajo de la máquina de soldador plano de placa de la serie MP:

Es posible que la primera foto adjunta no brinde una vista redonda sobre este producto altamente efectivo y de nicho.  Entonces, pegamos su boceto de diseño general como se muestra a continuación:

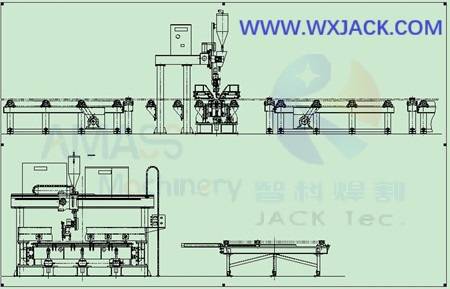

Diseño general de Wuxi Jack MP Series Machine: ( Fig.2 )

 Como puede verificar a partir de él, ese conjunto de máquina de soldadura de unión de placa de la serie MP se puede dividir en secciones de:

(1) marco principal mecánico;

(2) Tabla de rodillos transportadores de entrada y salida, instalada con una unidad de alineación de placa de larga longitud;

(3) Unidad de función (corte de llama triple en el lado frontal entrante y soldadura a tope en el próximo lado trasero del marco principal);

(4)  sistema hidráulico, para conducir en la matriz de unidades de sujeción de placas;

(5) Sistema de control eléctrico:

1)   Marco principal mecánico de la serie de soldadura plana de la serie MP:

A)   Este es un marco principal estructurado de pórtico estacionario. Su lado entrante se instala con una unidad de corte triple de llama de combustible de oxígeno opcional (la vista lateral delantera en la primera foto); Su lado de salida está en forma con el grupo de soldadura a través de la fusión:

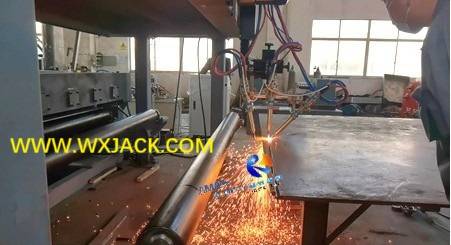

Tormenta de corte triple de llama  en funcionamiento, en la parte delantera de la máquina: ( Fig.3 )

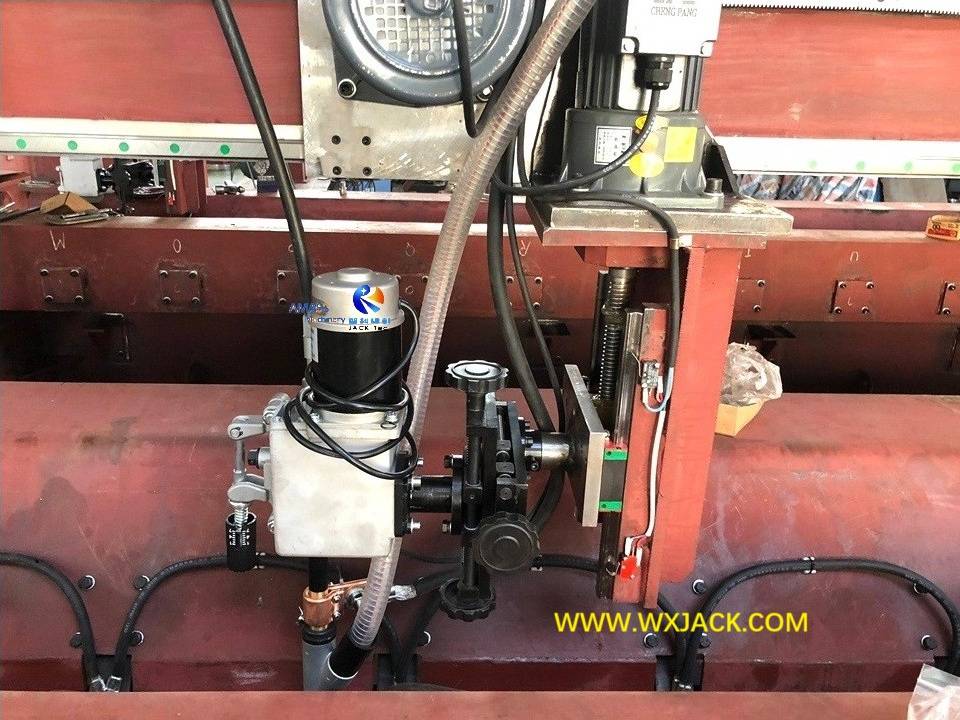

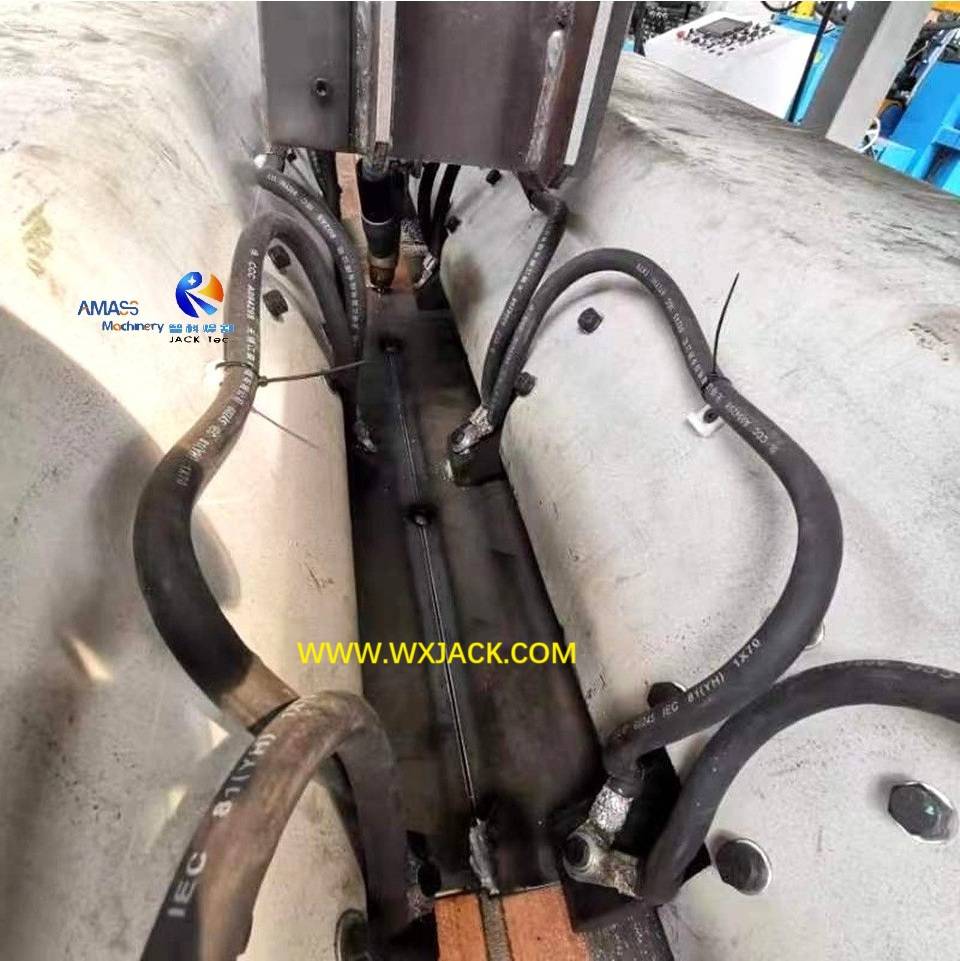

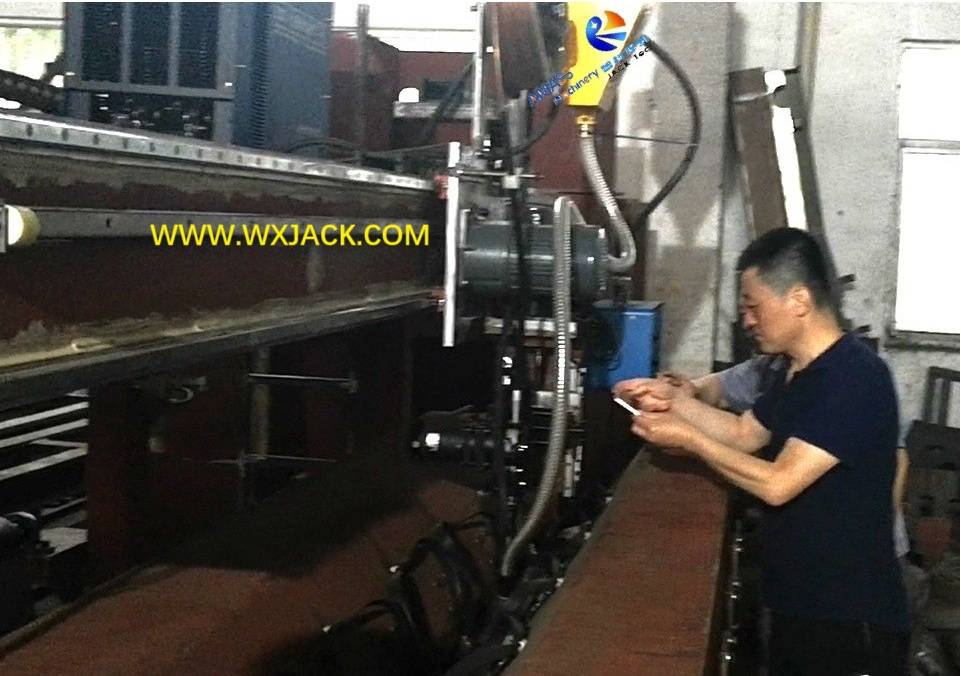

Sierra (soldadura de arco sumergido) Mecanismo de antorcha, en la placa lateral trasera que sale de la máquina: ( Fig.4 )

b)   Doble lados diferentes máquinas:

- Observar desde el lado de entrada de la pieza de trabajo , el marco principal del soldador plano de placa de la serie MP se ve como un conjunto de máquina de corte triple de placa:

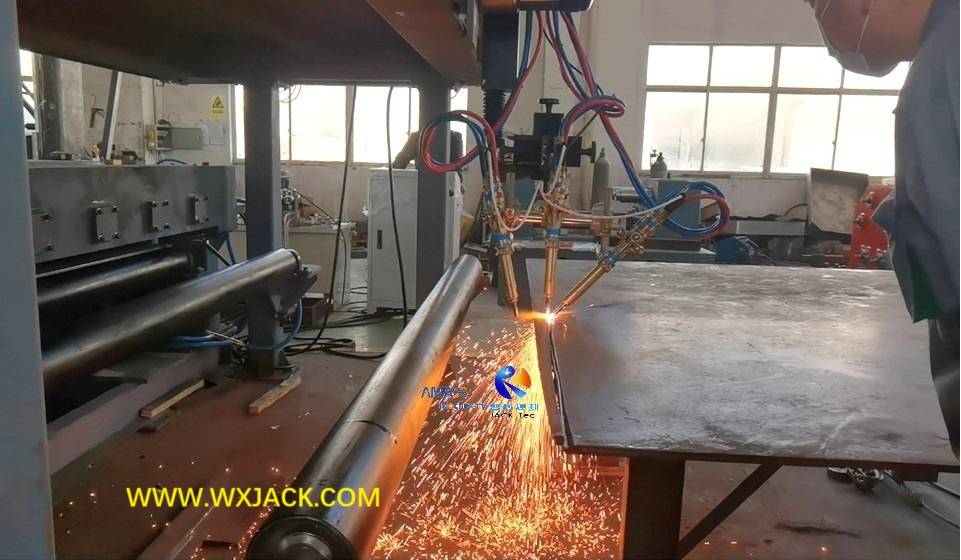

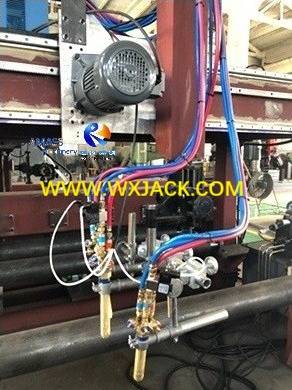

Unidad de corte triple de combustible de oxígeno: ( Fig.5 )

- Observando por el lado de la salida de la pieza de trabajo, el cuerpo de la máquina es algo similar al de la máquina de soldadura de pórtico de haz H , pero con muchas diferencias en el tipo de pieza de trabajo/ cantidad de antorcha de soldadura/ estilo de pórtico (tipo de móvil estacionario):

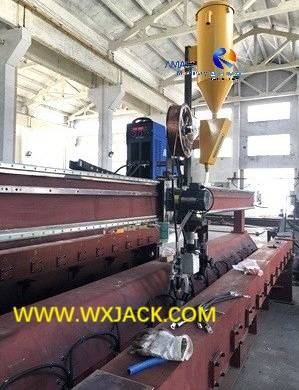

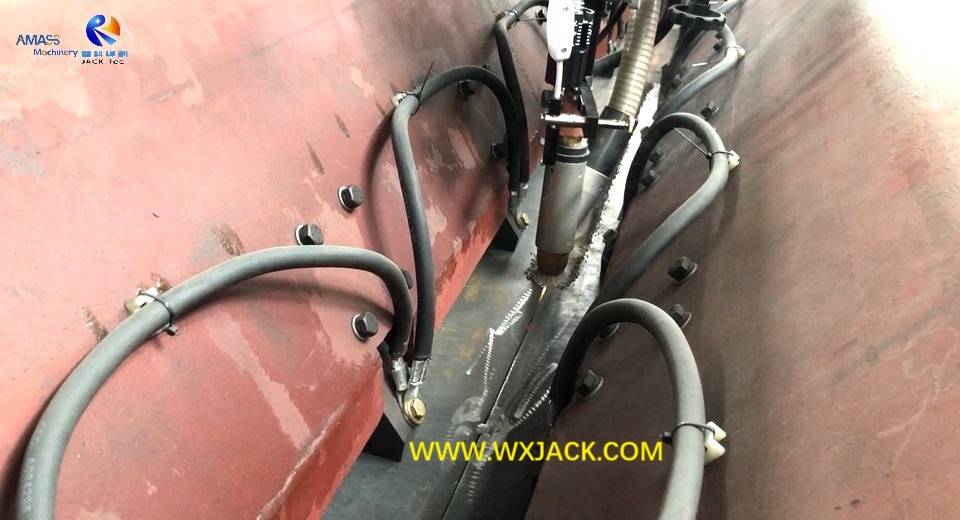

Unidad de soldadura de sierra: ( Fig.6 )

c) Verificación del lado lateral (en el segundo boceto) de la máquina de modelos MP de Wuxi Jack, el lado de la soldadura por tope, es más complicado que el lado de corte triple:

 (1) Hay una base de soldadura de estructura V compuesta de 2 piezas de soportes trapezoidales, con cilindros de aceite instalados horizontalmente en el interior;

  (2) la SAW (soldadura de arco sumergido) y sus unidades de soporte están en la parte superior del banco de soldadura de estructura V;

  (3) El tipo de tracción del motor eleva las almohadillas de cobre y su sistema de enfriamiento de agua se instalan en la posición inferior de la mesa de trabajo de soldadura. Todas estas unidades de funciones se ensamblan junto con un ajuste perfecto en una parte integral, cumpliendo la soldadura por tope en la máquina de soldadura plana de la placa de la serie MP (derretir: soldadura de cara única con doble finalización );

2) Tabla de rodillos transportadores de entrada y salida de la máquina de soldadura de la junta de la placa:

a)   Longitud estándar de los transportadores de entrada y salida:  6m ~ 15 m de longitud para el transportador de entrada; 15m ~ 30 mm para el transportador de salida, dependiendo de la longitud denotada del cliente de la longitud de la placa original y terminada;

b) Segmento de conducción: hay un segmento de conducción para la tabla de rodillos transportadores de entrada y dos segmentos de conducción para la tabla de rodillos transportadores de salida. Las cadenas y las ruedas dentadas están cubiertas con una sorprendente carcasa de color amarillo brillante visual, con el propósito de una operación segura: no hay colisión ni enredo con unidades de ejecución de máquinas durante la operación;

c) Diseño especial: basado en la longitud específica de las placas de materia prima y la placa articular terminada denotada del cliente en la máquina, podemos hacer una longitud especial en esta serie de maquinaria;

3) Unidad de función central --- Máquina  de soldadura plana de la placa a través de la placa :

Bloques de presión hacia abajo en placas de chapa :

a) Función: estos bloques de color negro se pueden identificar en las fotos 3 y 4 th adjuntas ^y a ^{continuación} . En la ejecución de la máquina , sirve la misma función que las gatos hidráulicos en la frescura de borde : para asegurar las placas de metal firmemente durante el trabajo:

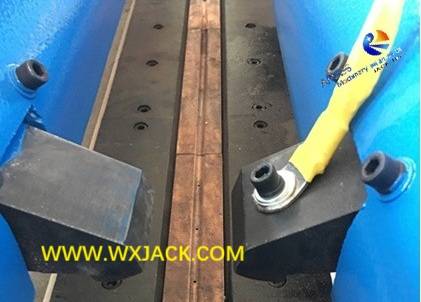

2 matrices de unidad de presión de color negro, para sostener firmemente las placas de la junta durante la soldadura: ( Fig.7 )

b) Seguro de la placa: en un conjunto de una serie de soldadura plana de la serie MP, hay 2 conjuntos de bloques de presión instalados sobre las almohadillas de cobre, para mantener presionadas las 2 placas contra las almohadillas de cobre durante la soldadura por fusión a través de la máquina (una matriz de bloques que contienen una pieza de placa respectivamente);

c) Esta unidad de prensado es impulsada hidráulica. La estación de bomba hidráulica se coloca junto con el marco de pórtico mecánico de la máquina.

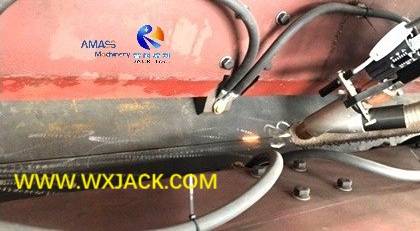

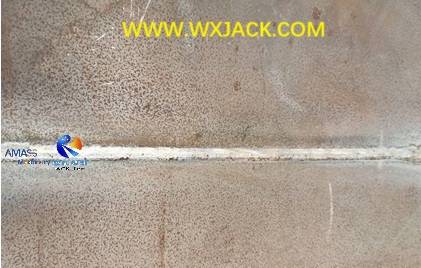

Se costura de soldadura de tope plano terminado, de Wuxi Jack Patent Technology of Melt a través de la máquina MP Models: ( Fig.8 )

3. Parámetros técnicos  de la máquina de soldadura de la junta de la placa:
