Máquina de unión de tope de placa automatizada MP45 para una unión de placa de metal

Función de la máquina: la máquina de soldadura de la junta de placa de modelo MP45 es para la junta plana de placa de tamaño de tamaño amplio (ancho de hasta 4,500 mm ), utilizando la tecnología de soldadura de alta técnica de altas técnicas de penetración completamente: formación de doble lateral de soldadura de un solo lado.

1.  Especialidades técnicas de la máquina de soldadura de unión plana de placa MP45 :

1)   Sistema mecánico en la máquina de soldadura de la junta del tope de la placa:

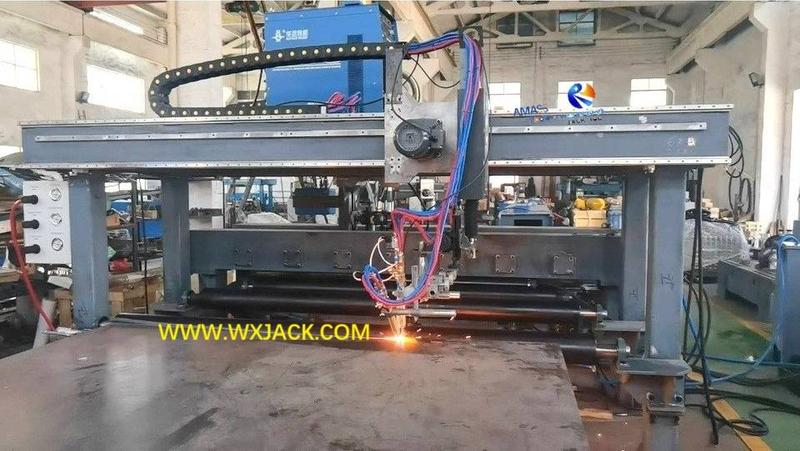

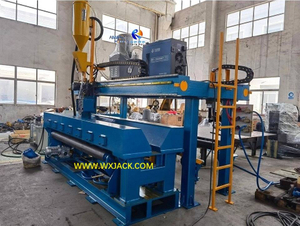

a)  Cuerpo principal mecánico del MP45 , consulte la primera foto y abajo:

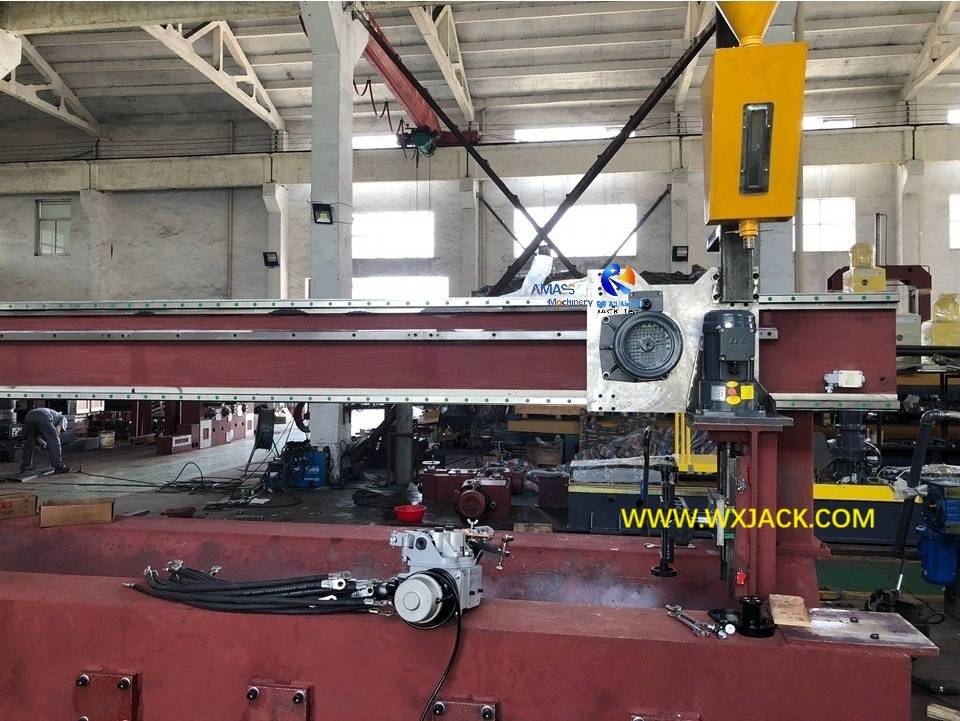

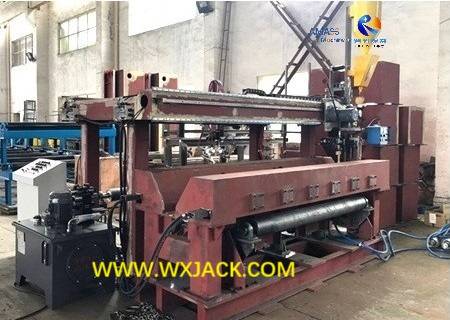

Marco principal de la máquina modelo Wuxi Jack MP45 : ( Fig.1 )

 En la foto de arriba, el marco de la máquina de la máquina tiene una altura de 3 m y una profundidad de 1,5 m (ancho lateral) de pórtico y plataforma estacionarios;

Unidades de función de la máquina:  la fuente de reciclaje de la fuente de alimentación de la sierra y la unidad de reciclaje de flujo de soldadura se colocan en la plataforma, de modo que la manguera de reciclaje de flujo de soldadura de sierra tiene una fuerza de succión suficiente para inhalar el flujo de soldadura no utilizado. Hay una escalera lateral para acceder a la plataforma;

b) Cuerpo de máquina más fuerte:  en comparación con el modelo MP20, la máquina de articulación de la placa MP45 tiene un mayor requisito sobre la resistencia y la rigidez del cuerpo de pórtico debido a su mayor tamaño;

2) Sistema suplementario en  la máquina de soldadura de unión a tope de placa:

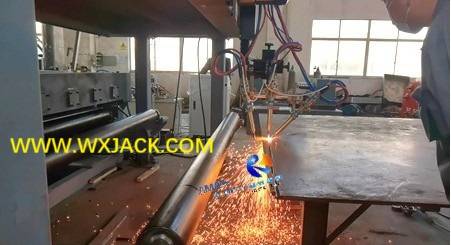

A)   Flame oxígeno acetileno triple cuttin G : la primera foto adjunta se tomó en el sistema de corte triple de la llama de la máquina. Es para cortar ranuras de soldadura en el borde de las placas, antes de la soldadura por tope de penetración por completo. Sin biselado, el máximo. El grosor para la soldadura a tope es de 15 mm. Consulte el video adjunto en el corte triple :

Cortar biselas para obtener una penetración completamente: ( Fig.2 )

b)   El agua  de la almohadilla de cobre se enfría :  mientras tanto, la soldadura a tope en la máquina de soldadura de unión de tope de la placa generará cierta cantidad de calor con sierra (soldadura por arco sumergido) o ₂ soldadura de co -co -co -co -soldado. Hay una unidad de enfriamiento de agua circulante instalada con el fin de liberar el calor:

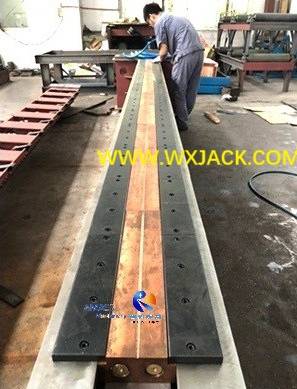

Ensamblar tubos de agua de enfriamiento de color azul en la mesa de trabajo de la máquina: ( Fig.3 )

2) Entorno de trabajo de  la máquina de soldadura de junta plana de placa:

a)   Es importante prestar atención y mantener un entorno de trabajo adecuado de la máquina de soldadura con tope de placa de la serie MP, para asegurarse de que su proceso de operación seguro y confiable;

b)   No debe haber gases explosivos o corruptivos, vapor, agua de lluvia o depósito químico que pueda afectar gravemente o dañar el trabajo normal de la máquina en el sitio:

Solicitud climática en la operación de la máquina de soldadura con tope de placa:

        i.   Temperatura ambiente:     -10 ℃ ～ 40 ℃

      II.    Humedad relativa:            Max mensual. Humedad promedio del 90%

     iii.    Electricidad:                       fluctuación de voltaje （bajo frecuencia nominal） ≤ ± 10%

     IV.    Fluctuación de frecuencia （bajo voltaje nominal） ≤ ± 2%

3) Operación de  la máquina de soldadura de la junta del tope de la placa:

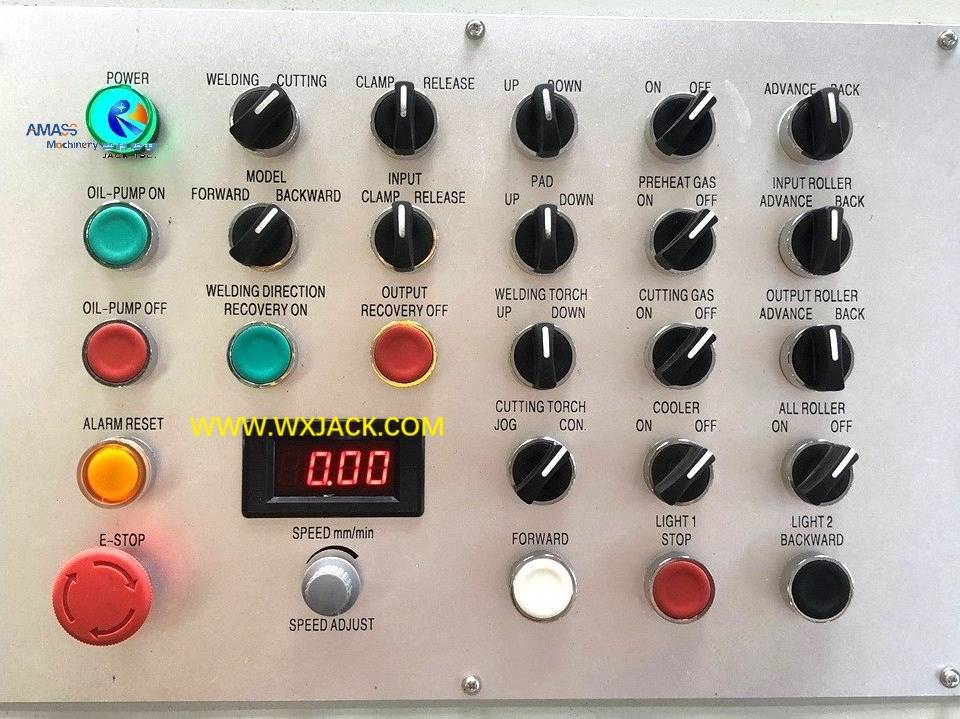

a) Las fotos 2n ^{y 3} RD ^adjuntas dan dos opciones en la operación de la máquina modelo MP45 : mediante HMI ( interfaz de máquina humana ) en comparación con el panel de operación convencional. Ambas soluciones tienen sus pros y contras, y la configuración de HMI es un precio de máquina 3% más alto que el panel operativo:

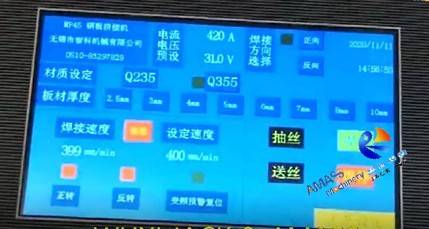

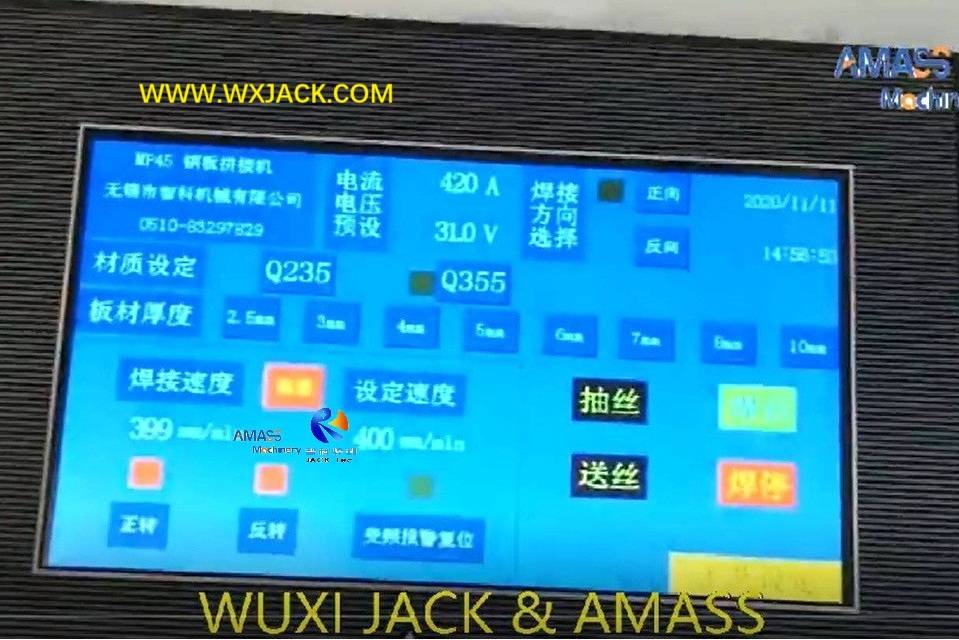

Pantalla táctil de idioma chino a medida de HMI para la máquina modelo Wuxi Jack MP45: ( Fig.4 )

b) El HMI en la segunda ^foto es para la máquina de unión de placa Wuxi Jack MP45, el modelo de máquina se puede identificar en la esquina superior izquierda de la pantalla. Es el tipo de pantalla táctil, y el lenguaje de trabajo es chino en la foto. Todos los idiomas frecuentes (inglés/ ruso/ francés ...) están disponibles;

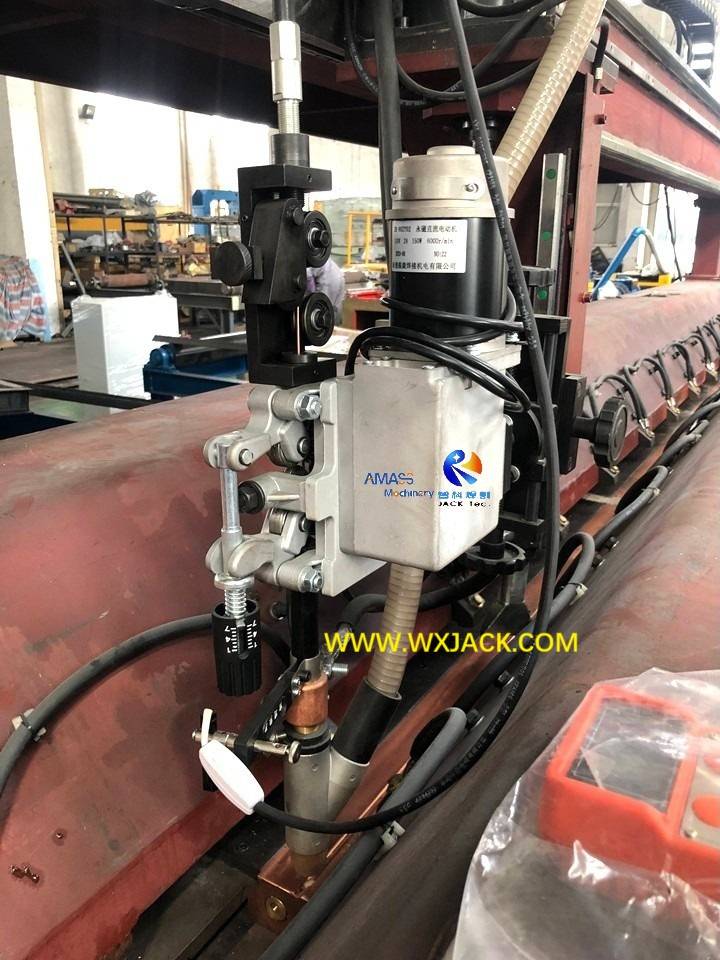

c) Tanto HMI como panel operativo son para la gestión de la máquina de la máquina de la serie MP. Además, existe una consola de control para manipular la fuente de alimentación de la sierra durante la operación de soldadura a tope, que se instala en el mismo carro deslizante junto con la antorcha de soldadura. Antes y durante la fusión a través de la soldadura a tope, el operador puede hacer un ajuste en el proceso de soldadura, mediante la giro de las perillas;

4) Cable de conexión a tierra en la máquina de soldadura de la junta del tope de la placa:

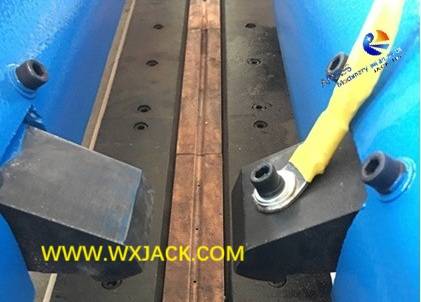

a) Como se puede ver en la fotografía 5 de la ^5ra .

Cable de conexión a tierra en un bloque seguro de la máquina de modelos Wuxi Jack MP: ( Fig.5 )

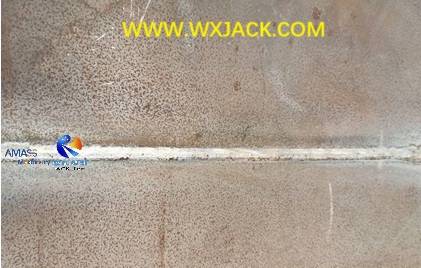

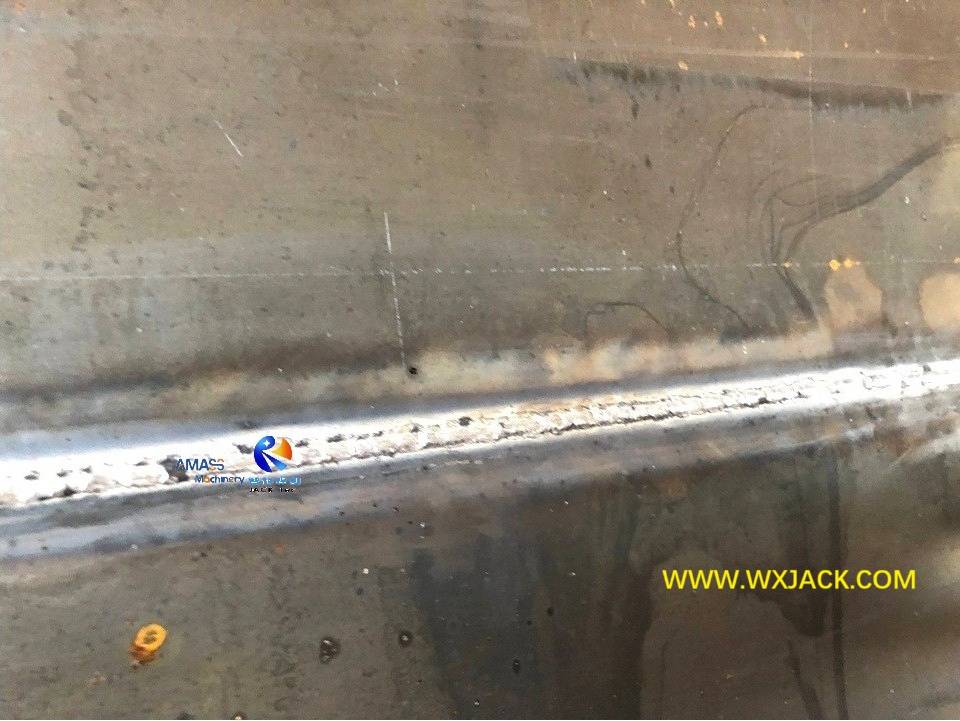

b) Tal tipo de cable a tierra tiene ventaja de corta distancia con el punto de soldadura y manteniendo la corriente de soldadura estable. La adjunta ^{sexta foto} indica en la calidad de la costura de soldadura a tope de penetración completamente de penetración de la máquina de gato Wuxi:

Seamia de soldadura de primera clase en placas de junta, de Wuxi Jack MP Models Máquina de soldadura de unión de placa: ( Fig.6 )

5) Otros problemas con  la máquina de soldadura de la junta del tope de la placa:

a) Para la tecnología de proceso de la máquina, verifique la sección del producto de ' Managadora  MP25 ';

b) Para la construcción de la máquina, verifique la sección del producto de ' Mana de modelo MP30 ';

c) Para la rentabilidad del equipo, verifique la sección del producto de ' Machine de soldadura de articulación de la placa MP35 '.

2.  Parámetro técnico de la máquina de soldadura de la junta del tope de la placa MP45 :
