MP35 Melt a través de la máquina de soldadura de unión de placas rentable

Vista de operación en  la máquina de unión de soldadura en la placa:

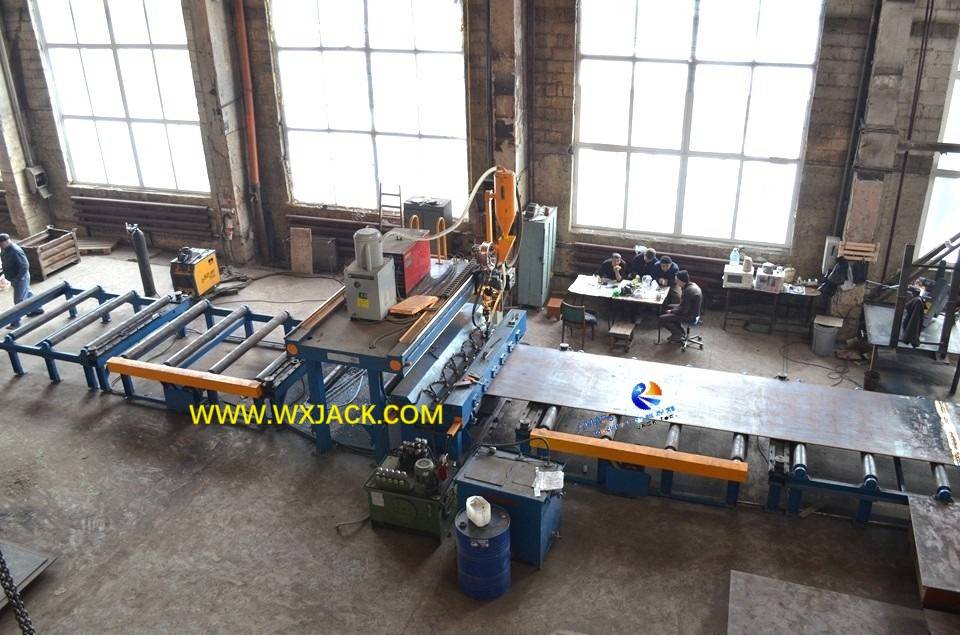

La vista vertical en un conjunto de Jack Wuxi producido y exportado a Russia MP35 Model Plate Butt Solding Machine , en la primera foto adjunta se demuestra en el sitio de trabajo típico del equipo: las materias primas (placas de metal para la junta) al lado del transportador, y la placa de junta completa en la tabla de rodillos transportador de salida:

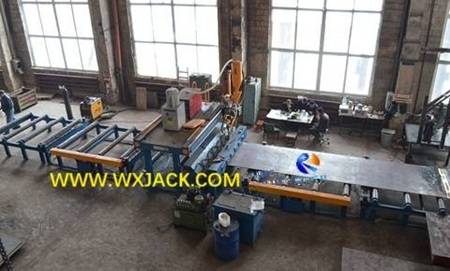

Sitio de trabajo típico y pieza de trabajo terminada de la máquina modelo MP35 : ( Fig.1 )

1. Almohadilla de cobre y su circulación de agua de enfriamiento para la tecnología a través de la tecnología de la serie MP Máquina de la junta de soldadura en el tope:

1) Se terminó la costura de soldadura en la placa de la junta: puede encontrar la costura de soldadura formada en la placa de la junta a la derecha, la mayor parte de la primera foto, y la amplificación local en la segunda foto adjunta y abajo. La máquina de soldadura plana de la placa de la serie MP se adopta con la tecnología Wuxi Jack Patent Melt a través de la tecnología en su proceso de soldadura con tope de sierra, lo que ofrece un alto nivel de costura de soldadura en ambos lados de la placa de la junta, con soldadura lateral único. Esto eleva la eficiencia de soldadura al doble nivel original:

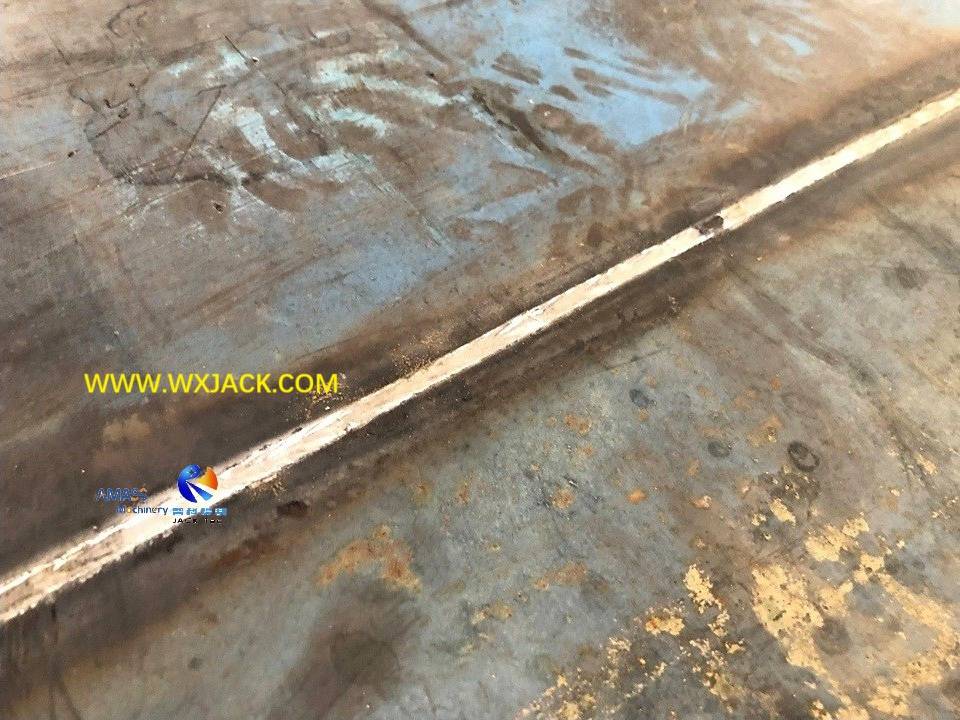

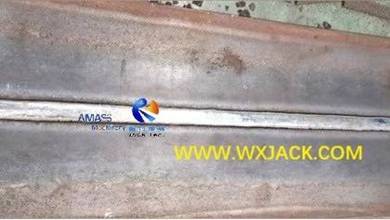

Se costura de soldadura de junta terminada en placas de junta: ( Fig.2 )

2) La adjunta ^{foto 3} RD muestra la disposición de la almohadilla de cobre antes de su instalación en la máquina de unión de soldadura en el tope de la placa. Para completar con éxito la fusión (soldadura por completo de penetración), especialmente para placas de tamaño mediano y grande, las almohadillas de cobre y su unidad enfriada por agua son críticos para terminar el trabajo:

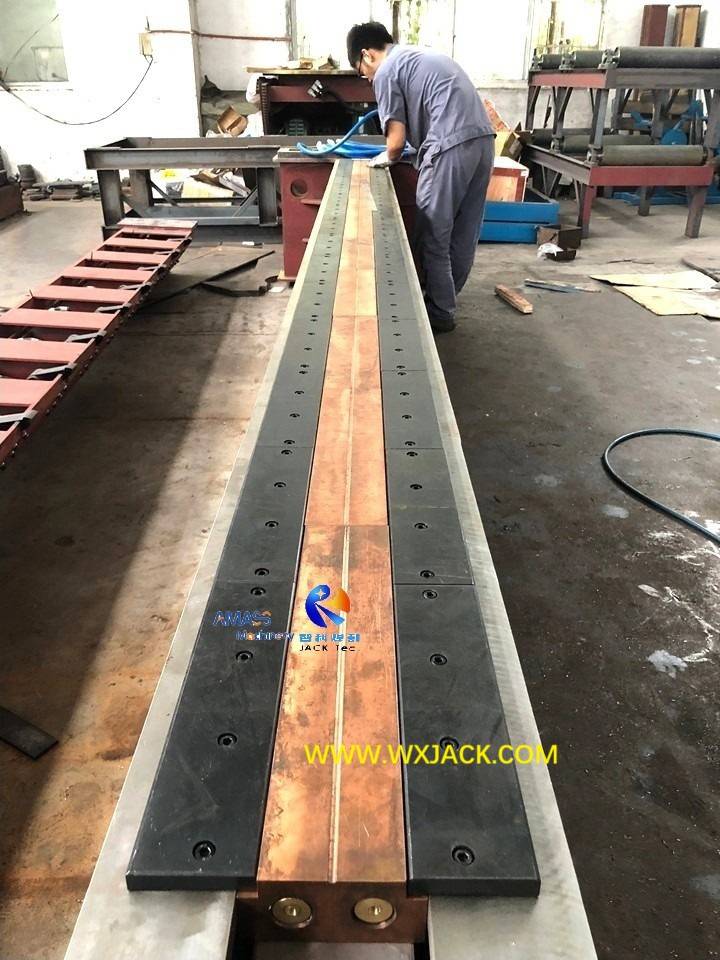

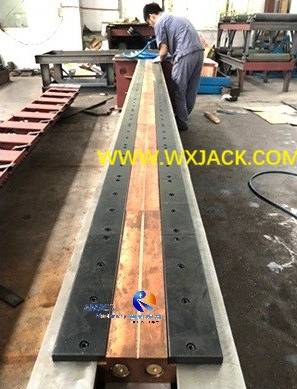

Despliegue en la unidad de circulación de agua de enfriamiento de la almohadilla de cobre durante el ensamblaje de la máquina: ( Fig.3 )

3) Fuiltarse a través de la máquina de soldadura de placa de la serie Wuxi Jack MP Máquina de soldadura:

a) Flujo de soldadura de sierra: antes de la soldadura por tope en la máquina, se debe depositar una capa delgada de flujo de soldadura sinterizada en la superficie de la almohadilla de cobre;

b) Cerrar platos: y las dos piezas de placas de chapa se presionan firmemente en las almohadillas de cobre, con otra gran cantidad de flujo de soldadura depositado en la costura de soldadura, verifique el video adjunto y la 4ª ^{foto adjunta} :

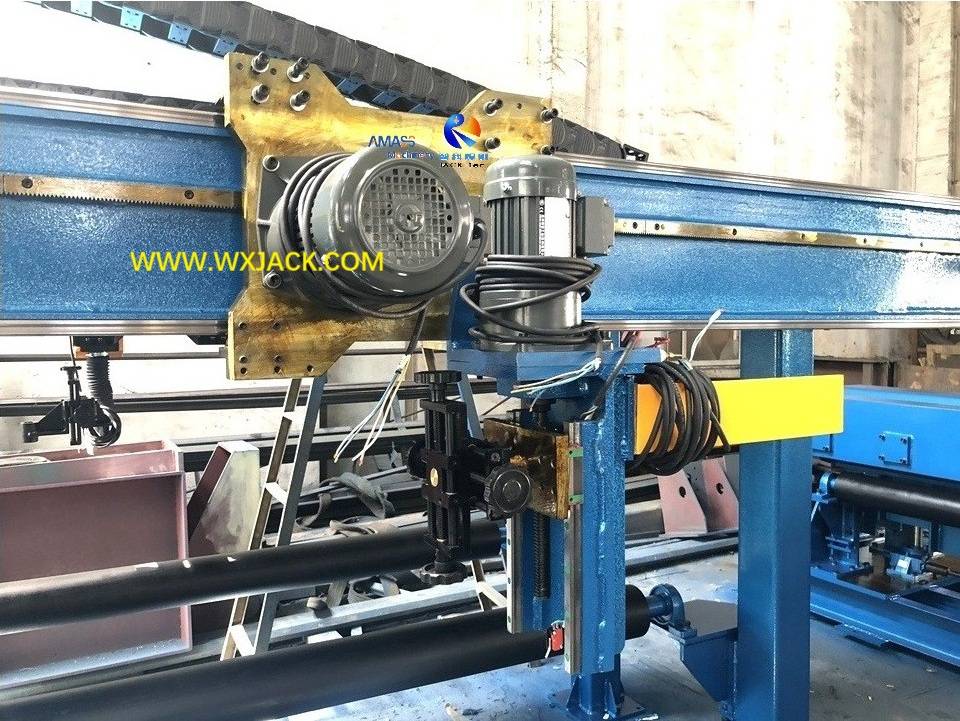

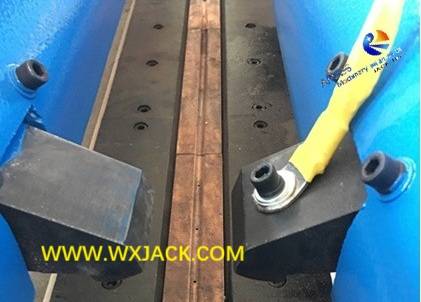

Sujetando firmemente las 2 piezas de placa con bloques, que se conducen con cilindros hidráulicos: ( Fig.4 )

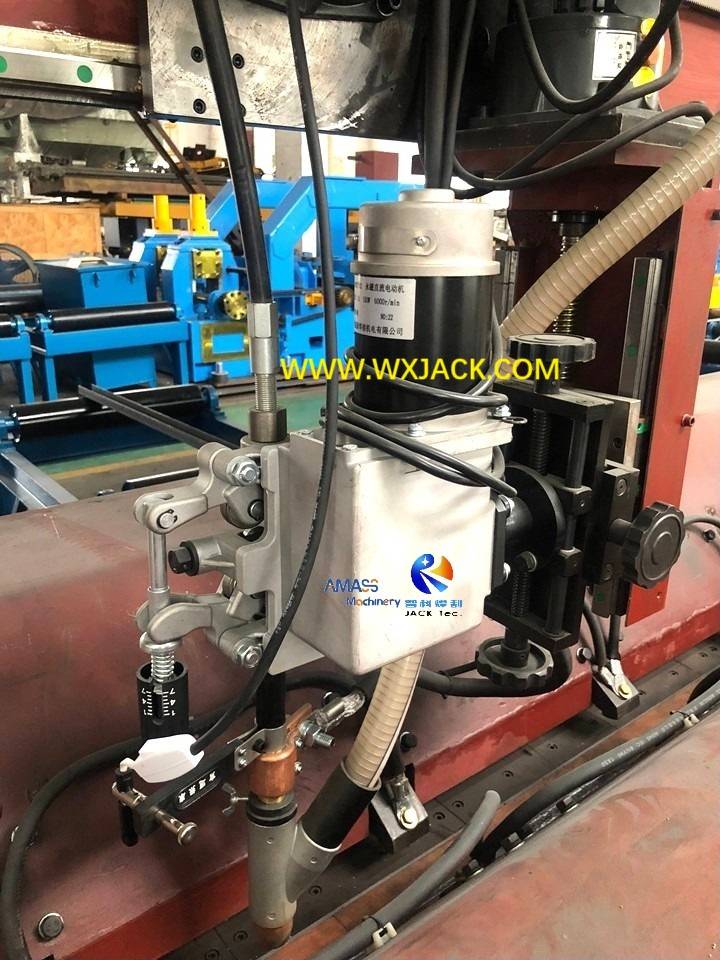

 c) Fuilización a través de soldadura: la sierra de corriente grande (soldadura de arco sumergido) y las almohadillas de cobre ayudan a realizar la costura de soldadura por completo en la máquina, lo que alcanza el propósito de fundir a través de la fusión;

4) Enfriamiento de agua de almohadillas de cobre  en la máquina de soldadura de la junta del tope de la placa:

a) ¿Por qué necesita enfriamiento de agua?  En la máquina de la serie MP, la soldadura con tope de sierra tiene una corriente grande, que genera bastante cantidad de calor, y puede tener un efecto negativo en las almohadillas de cobre y el rendimiento de la soldadura. En consecuencia, hay un sistema de agua de enfriamiento circulante, para enfriar de manera efectiva estas almohadillas de cobre durante el trabajo de la máquina de unión de soldadura en el tope de la placa;

b) Principio de trabajo:  como se puede ver en la foto 3 ^{rd adjunta} , el operador estaba conectando estas almohadillas de los coppers con una manguera de goma de color azul. Durante la soldadura de tope de sierra de corriente grande, el agua de enfriamiento corre a través de esta manguera de goma, quitando el calor de las almohadillas de cobre. Se encuentra un gran tanque de agua en el área de funciones de la máquina junto con el sistema de bomba hidráulica, completando todo el sistema de enfriamiento de agua para almohadillas de cobre:

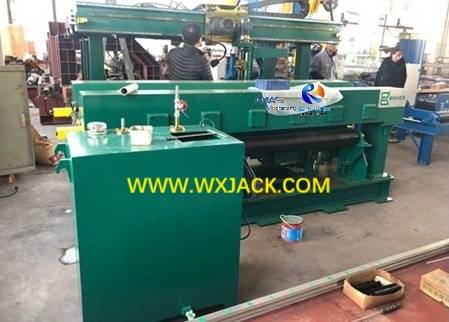

Tanque de agua de enfriamiento de gran capacidad equipado con MP Model Machine: ( Fig.5 )

5) Elevación de almohadillas de cobre  en la máquina de unión de soldadura con tope de placa de metal:

a) Vango de trabajo:  las almohadillas de cobre se elevan integralmente debajo del motor;

 b) desciende hacia abajo durante la alimentación y el envío de las placas dentro y fuera de la máquina, y asciende hacia arriba al posicionamiento de las placas, y luego se presiona firmemente contra la superficie inferior de la costura de soldadura;

c) La carrera hacia arriba y hacia abajo  de las almohadillas de cobre se controla con un interruptor fotoeléctrico en el sistema de control de la máquina.

2.   Significado de ' rentable ' en la operación de la máquina de soldadura de la junta de la placa:

One Machine Double Functions: esta máquina con tecnología central de patente de Jack Wuxi,  incorpora la función de corte y soldadura en un equipo, y dobla la productividad en las placas juntas por medio de:

1) Corte triple de llama: integrar la función de biselado mediante la antorcha de corte triple de combustible de oxígeno, como se muestra en la foto 5 ^y a continuación. Sin ella, el biselado en la placa más grueso de 15 mm debe realizarse con la máquina de molienda de borde de la serie XBJ , o una máquina de corte de triple placa  de la serie CNC-CG ; O, sin biselarse por hacer un surco de soldadura, el máximo. El grosor para la soldadura a tope es de solo 15 mm, en lugar de 40 mm para la especificación estándar:

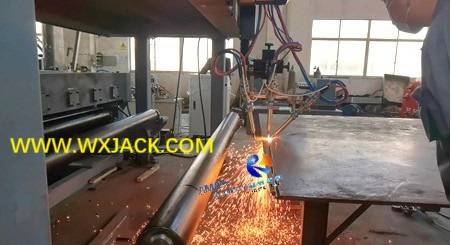

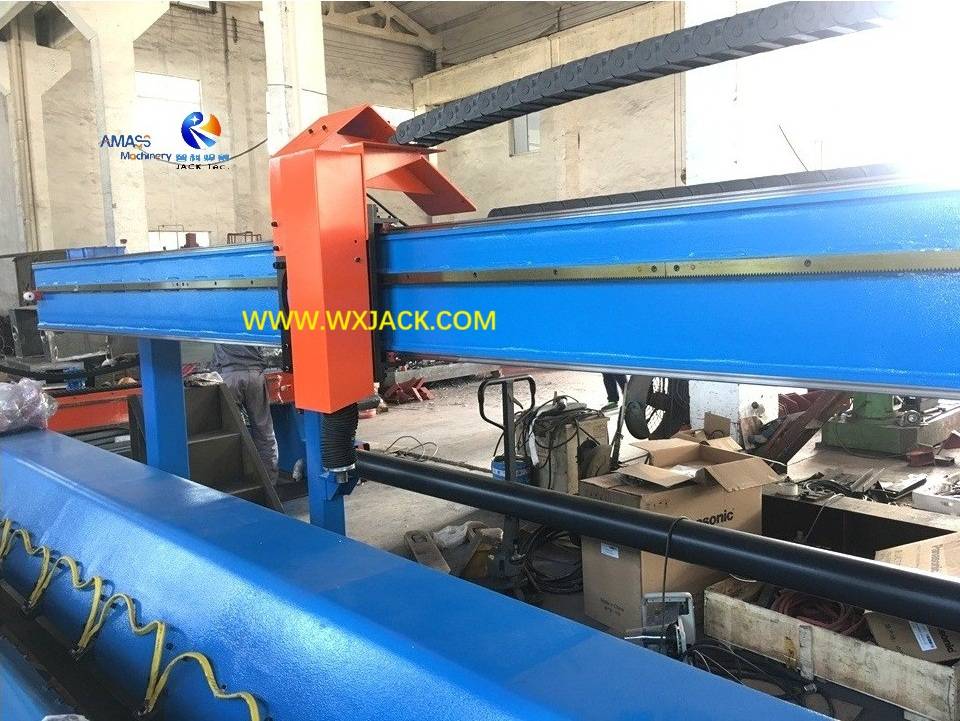

Mecanismo de antorcha de corte de viaje de combustible de oxígeno, como unidad de función de función Assitante de  la placa de la máquina de soldadura de la junta del tope, especialmente la pieza de trabajo es una placa de gran tamaño más gruesa que 15 mm: ( Fig.6 )

2)  Retire el segundo paso de soldadura en el lado opuesto de las placas y, por lo tanto, el trabajo peligroso y laborioso de las placas de metal voltea;

3)   Retire el trabajo de relevo de carbono que es necesario antes de la soldadura del segundo lateral;

En total, cualquier 2 piezas de placas de metal rugosa se puede juntar junto con una vez pasando por  la máquina de la serie Wuxi Jack MP . Esto es similar a  la máquina integral de enderezado de soldadura del ensamblaje de haz de 3 en 1 h , que un conjunto de máquina integra varias funciones en un conjunto de equipos potentes.

3. Parámetros técnicos  de la máquina de unión de soldadura con tope de placa MP35 :
