5 eje 2500/9 Máquina de corte de tubería CNC de llama y plasma CNC

A. La aplicación de 5 exis 2500/9 Flame de combustible de oxígeno grande Máquina de corte de tubería CNC :

Las 6 fotos adjuntas dan una presentación vívida sobre la operación en Wuxi Jack 5 Axis 2500/9 Manaina modelo grande desde diferentes perspectivas:

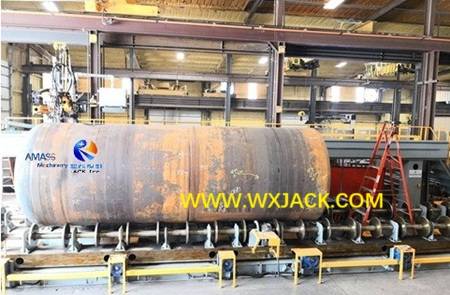

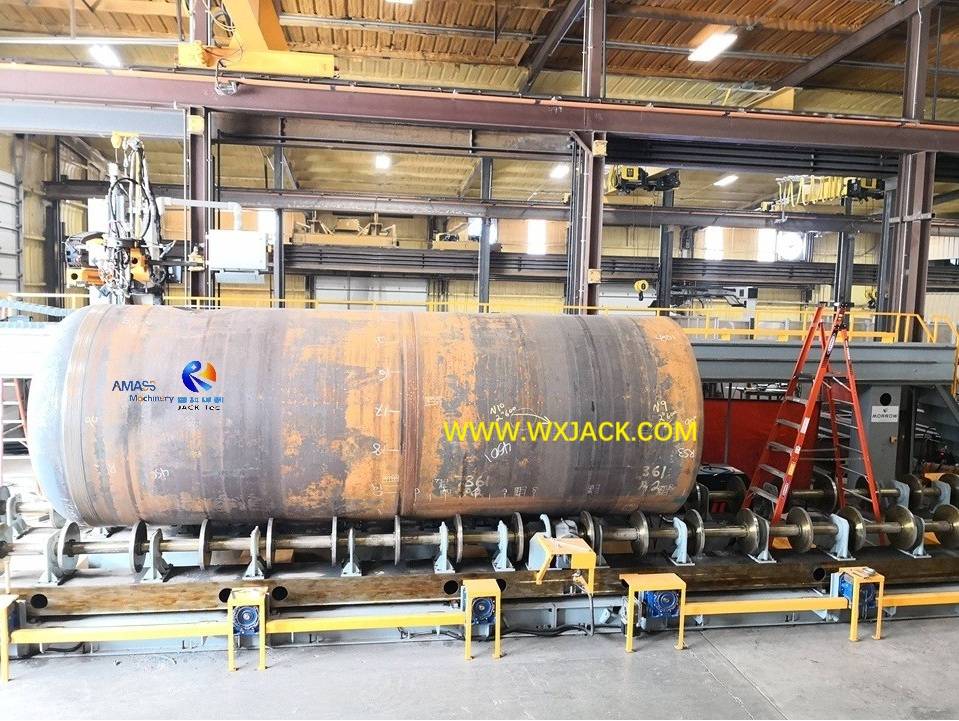

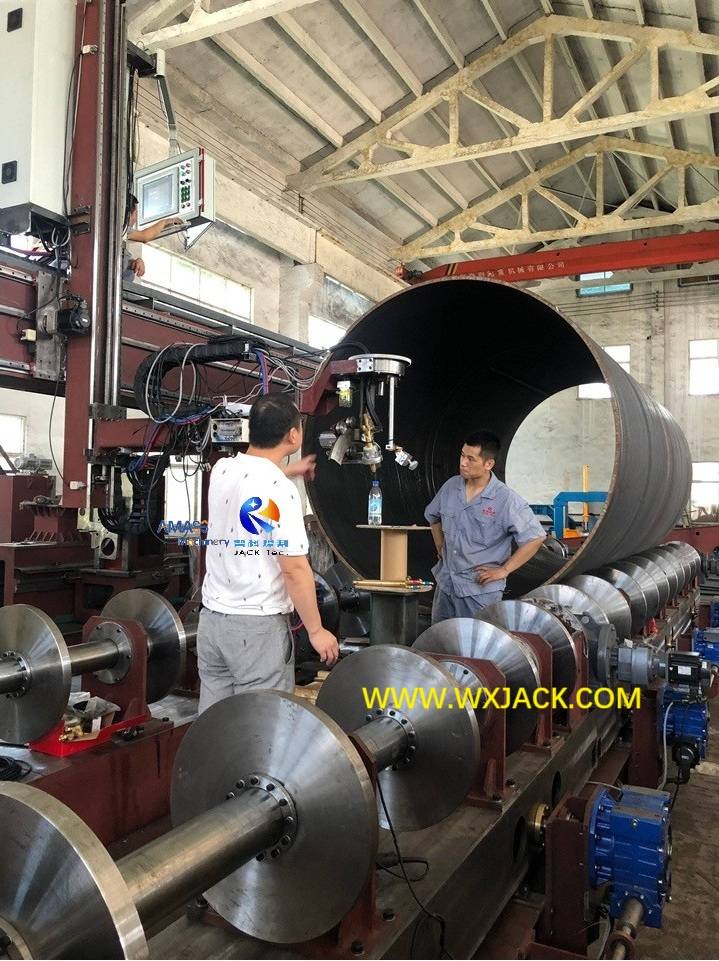

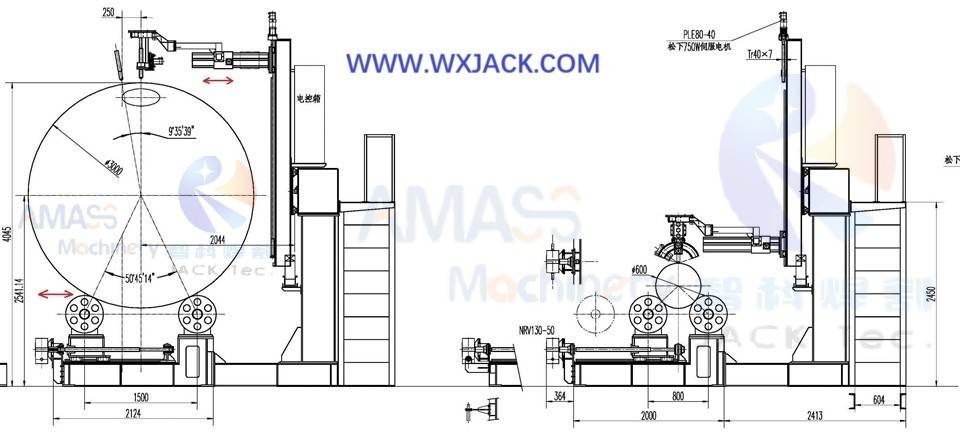

1. Estación de trabajo de la gran máquina de corte de tuberías CNC Intersect : ( Fig.1 )

Como se muestra en la foto de arriba, para el modelo de máquina en el corte de tubería grande (alcance φ2000 mm ~ φ3000 mm ), para ayudar al operador a observar la antorcha de corte (en el aire) fácilmente, hay un pasaje superior junto al cuerpo de la máquina, para que el operador camine a lo largo de toda la longitud de tubería de diámetro grande;

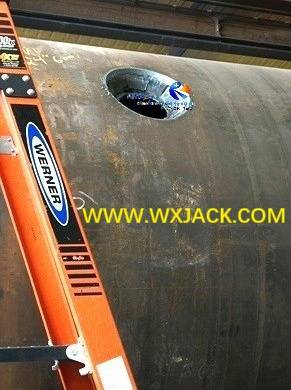

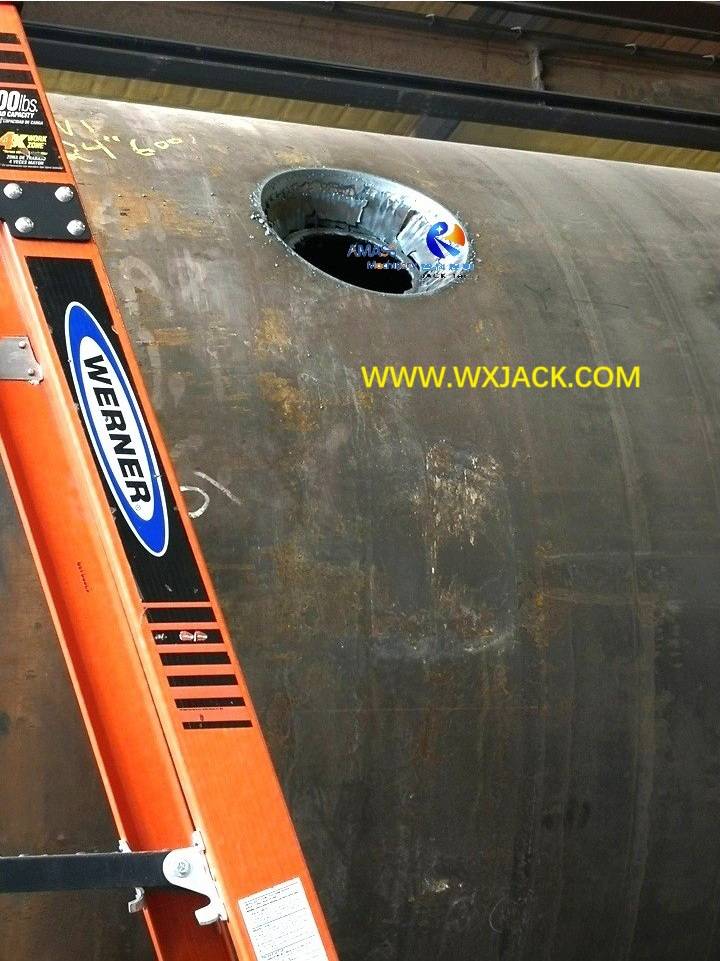

2. Escalera de escalada como herramienta de asistencia en una máquina modelo grande:  ( Fig.2 )

Del mismo modo, después de cortar y biselarse, especialmente en tanques de pared grandes y gruesos que se cortan con fuego de combustible oxien, el personal operativo debe acceder a la pieza de trabajo terminada, a veces con la ayuda de la escalera de escalada;

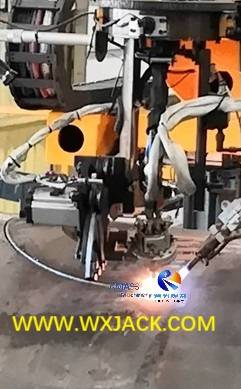

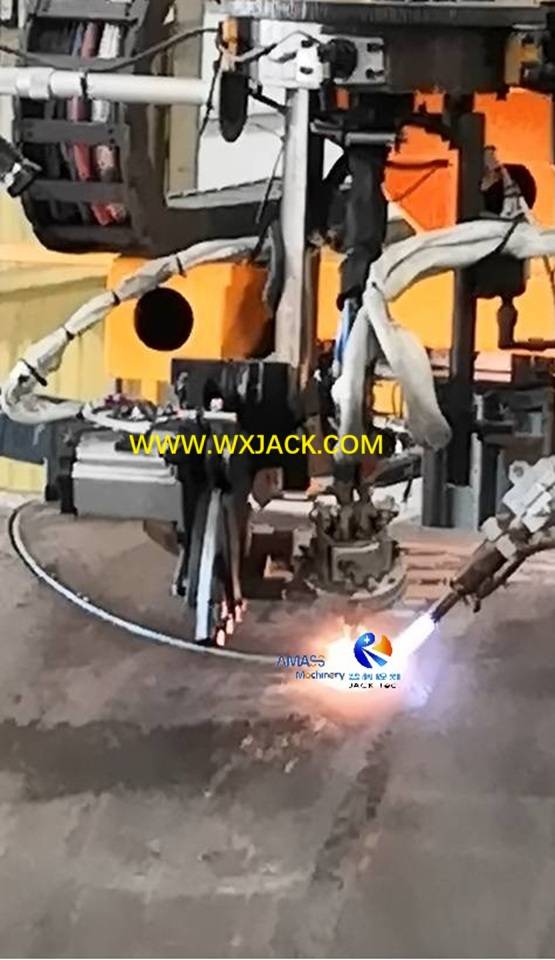

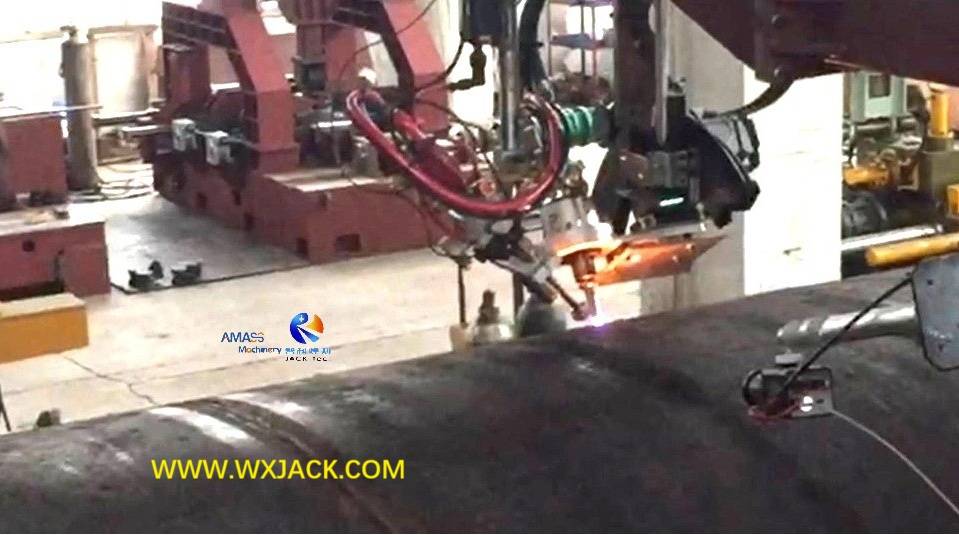

3. Momento de corte en Wuxi Jack Gran Máquina de corte de tubería CNC : ( Fig.3 )

La foto de arriba es la instantánea del video de trabajo de la máquina grande tomada en el sitio del cliente;

4. Resumiendo, el grupo de ramas de la serie de combustible de oxígeno de φ2500 mm llama de la máquina de corte de tubería CNC grande (para cortar y bisear tuberías con un diámetro de hasta φ2500 mm) es el recién llegado en la familia de productos, con el propósito de representar precisamente la especificación de la máquina y el tamaño de la obra de trabajo.

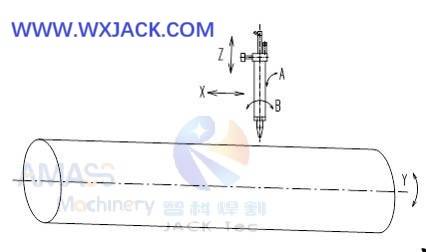

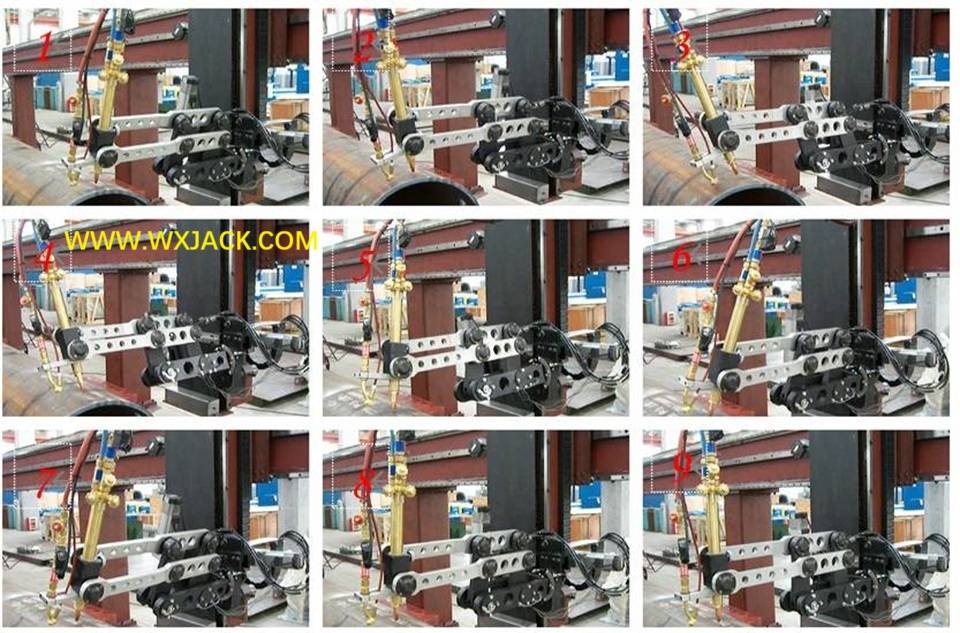

5. La ilustración en 5 eje en el corte de tubería de control CNC: ( Fig.4 )

B. Historial de desarrollo de una gran máquina de corte de tubería CNC de combustible de combustible de oxígeno :

1. Etapa 1: Inicio:

Al inicio de la máquina en el corte de tubería de control CNC, debido al confinamiento de la técnica de hardware y software, el producto maduro era un modelo de 3 eje φ600 mm, para llevar a cabo un corte de tubería pequeño;

2. Etapa 2: Biselado de ángulo inclinado con 5 eje a 7 eje Máquina de la máquina:

La solicitud sobre el control preciso sobre el proceso de biselado, para la entrega de kerf y ritmo de buena calidad consistentes requieren un aumento y maduro de la técnica de control de 5 ejes, y el diámetro de la tubería aplicable también se amplió a φ1400 mm de diámetro;

3. Etapa 3: Expandir a una gran máquina de corte de tubería CNC de combustible de oxígeno para procesar tuberías grandes:

1) Con el desarrollo de la tecnología en el campo de la producción de tuberías, existe una gran demanda potencial sobre el corte de tubería de control CNC de combustible de oxígeno en plasma para tuberías grandes, (φ3000 diámetro) en muchas industrias, como el petróleo y el gas, el recipiente a presión, etc.;

2) Después de años de exploración, la técnica de control de 5 ejes crece madura en el diseño y fabricación de la máquina de corte de intersección de tuberías CNC, y se aplica a tubos grandes;

3) Mientras tanto, para el gran tamaño de φ3000 diámetro y objetivo de control preciso, la máquina de modelo de control del eje se produce, junto con la aplicación en tubería grande;

4. Etapa 4 : Rango completo de aplicación en la máquina de cortar tuberías CNC:

Esto se cumple con la adición de tuberías φ2000 mm y φ2500 mm:

1) Los 3 grados de φ600 mm / φ1400 mm / φ3000 mm no pueden satisfacer el 100% con precisión la demanda de la tubería de control CNC perfectamente, en términos de alcance del diámetro de la pieza de trabajo;

2) Se diseñan más modelos para un tamaño intermedio de φ2000 mm y φ2500 mm de diámetro en este fondo.

C. Parámetro técnico de 5 eje 2500/9 Flame de combustible de oxígeno grande Máquina de corte de intersección de tubería CNC :
