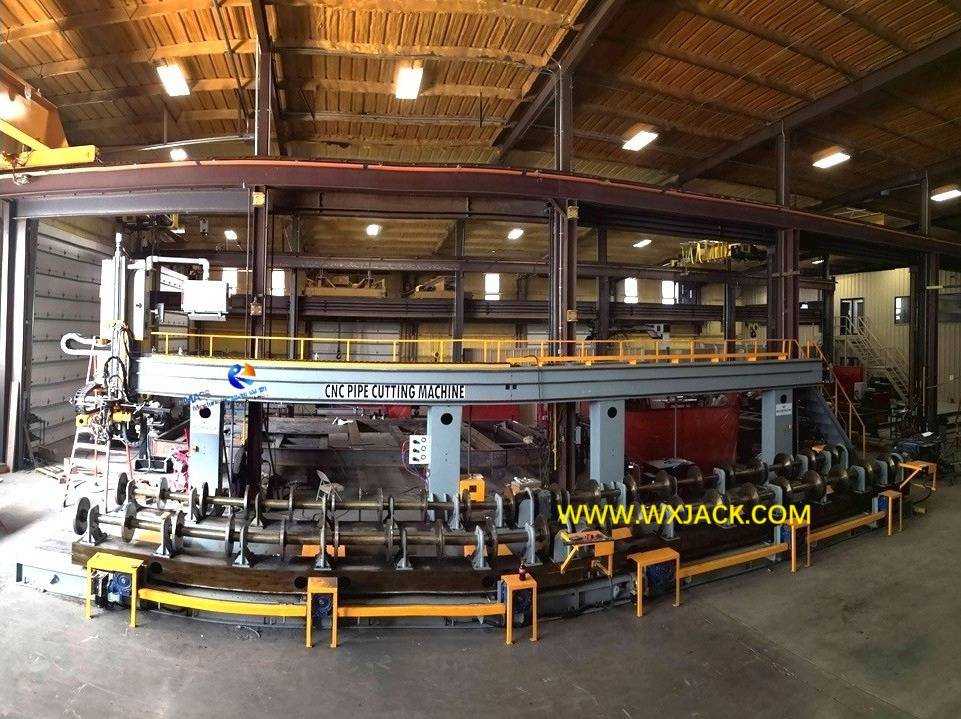

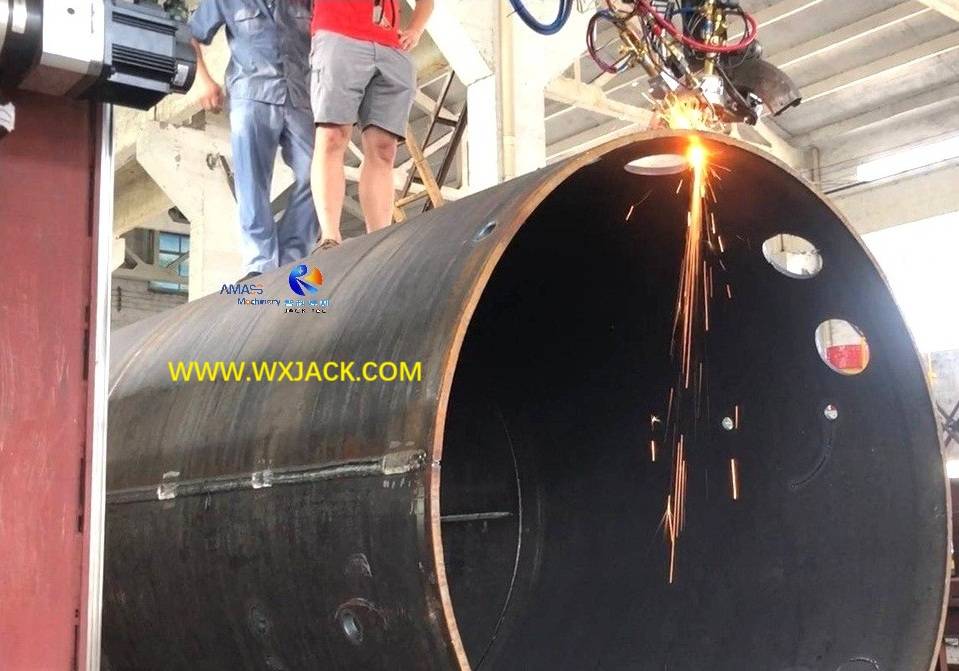

7 eje 2500/12 Máquina de corte de tubería CNC de llama y plasma CNC

A. Esquema en la posición y aplicación de la máquina de cortar tuberías CNC de 700/12 CNC :

1. En términos de dimensión general, complejidad de control y costo total de inversión, este modelo de 7 eje 2500/12 CNC Cut Machine es solo solo al modelo de 7 eje 3000/12;

2. La diferencia entre los dos modelos se encuentra en el máximo. Variación de diámetro de piezas de trabajo aplicables: φ2500 mm versus φ3000 mm :

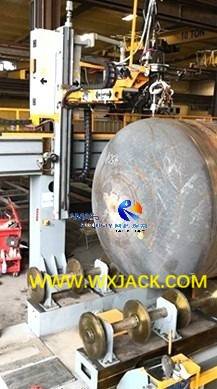

Dicha diferencia de diámetro de la tubería de la pieza de trabajo se refleja en la vista lateral, en la altura y la diferencia de trazo de trabajo de la antorcha de corte en la máquina grande:   ( Fig.1 )

3. Resumen en 7 eje 2500/12 Máquina de corte de intersección de tubería CNC grande:

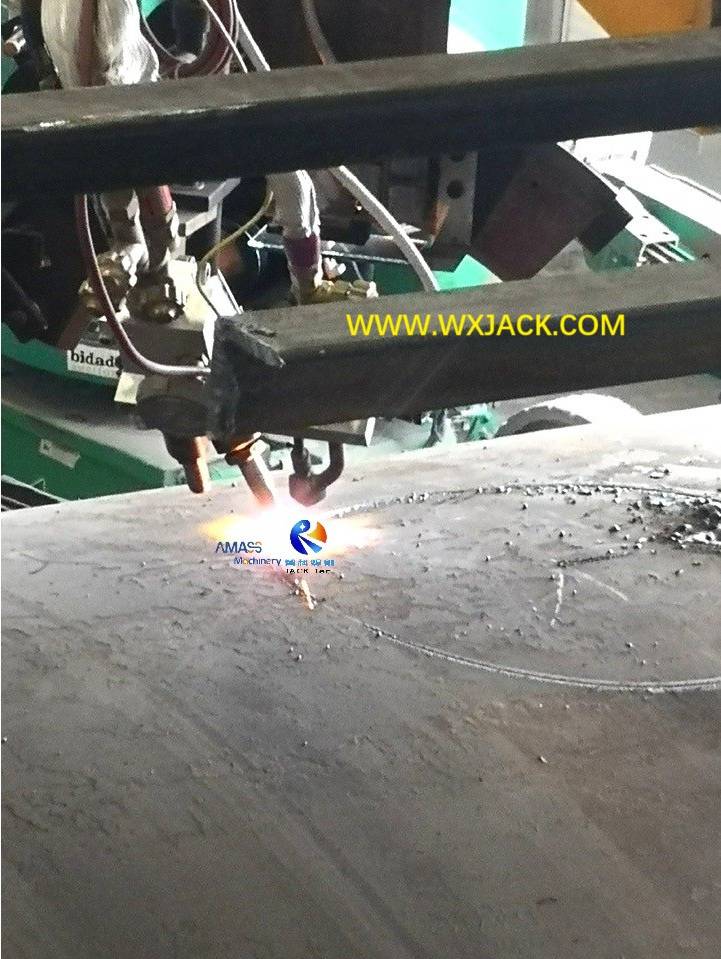

1)    Naturaleza de la máquina: pertenece al grupo de rama de plasma y corte de combustible de oxígeno en tuberías, controlado con CNC;

2)   Tuberías aplicables: se usa para cortar y biselarse en las tuberías/ tanques de metal de hasta φ2500 mm de diámetro, a longitud del máximo. 12m;

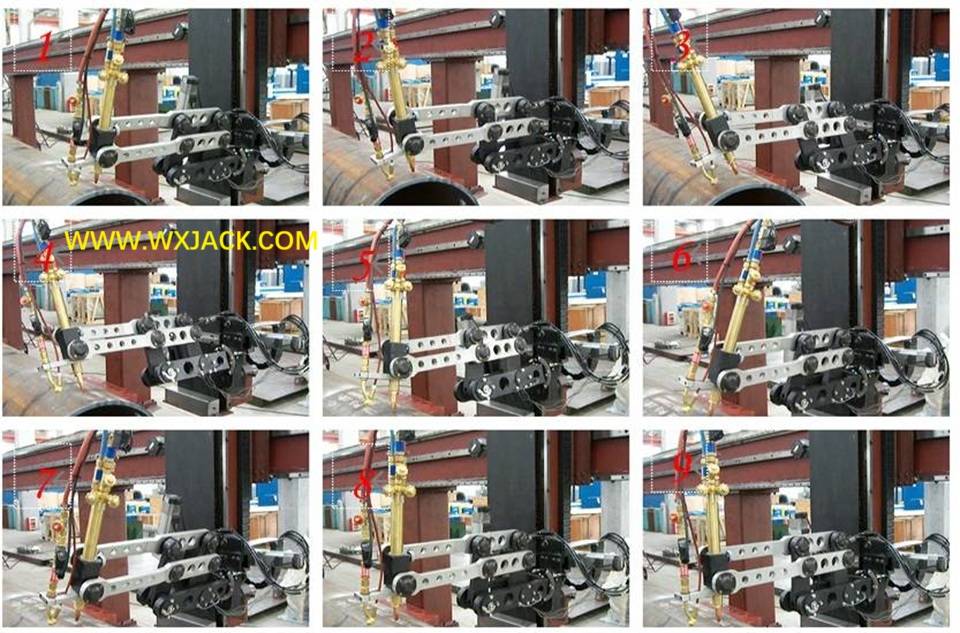

3)   Eje de control: con 7 eje ( x / y / z / a / b / v / v / w ) controlada, esta máquina de corte de intersección de tubería CNC de gran tamaño ofrece un efecto de corte y chaflán de la manera más precisa, precisa, consistente y fácil de usar.

B. Sistema mecánico de 7 eje 2500/9 Máquina de corte de tubería CNC de servicio pesado y plasma :

1. Importancia del sistema mecánico en la máquina de corte de intersección de tuberías CNC:

1) El sistema mecánico es el cuerpo básico del equipo, que es la base para llevar a cabo todas las tareas y trabajos tenue;

2) Para satisfacer la demanda de precisión sobre el corte de tuberías y el achifo designado en esta máquina de control de 7 ejes, además del hardware de vanguardia de la computadora industrial que discutimos en la sección de productos del ' 7 Axis 2500/9 Modelo de servicio pesado ', sofisticado software de control de gran tamaño, así como la comunicación entre los elementos en el hardware, el sistema mecánico de la máquina también tiene un diseño especial y el control de control y la regulación de control de gran tamaño;

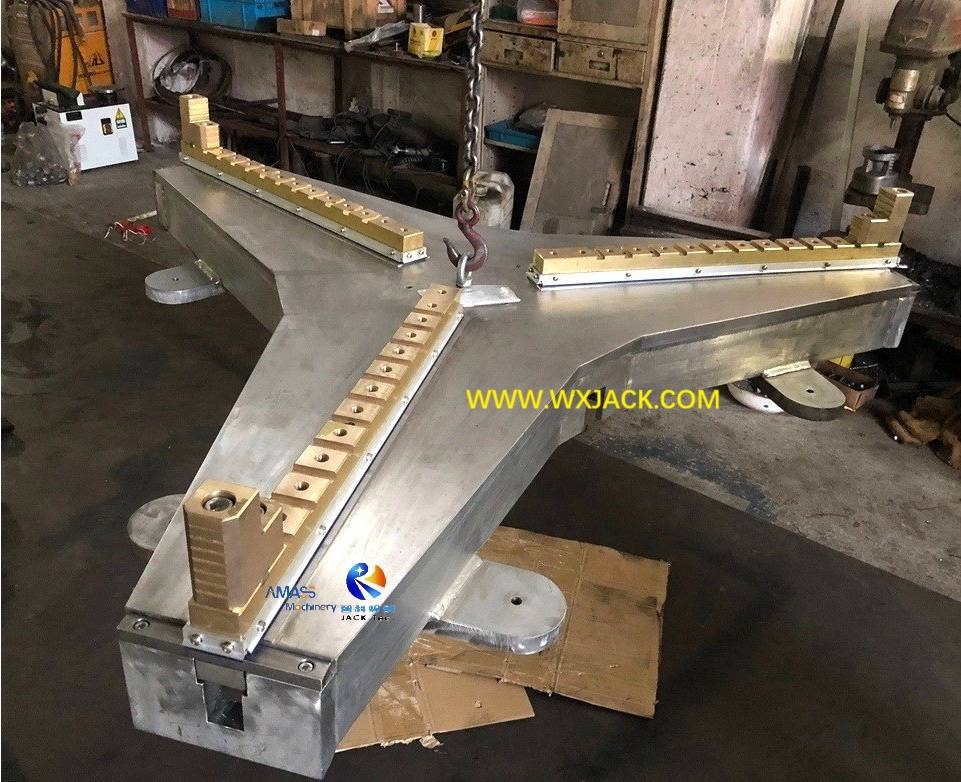

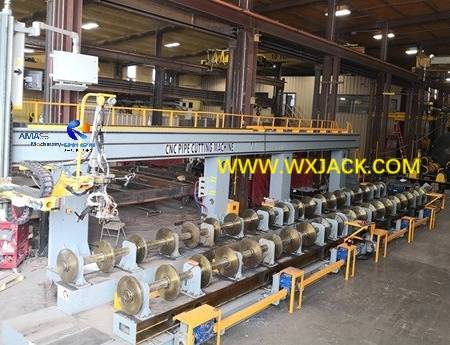

2. Diseño ingenioso en el sistema mecánico de una gran máquina de corte de intersección de tuberías CNC:  ( Fig.2 )

1)   En la máquina de la serie CP de Jack Wuxi en el corte de tubería de control CNC, el revuelto de la tubería de la pieza de trabajo (control del eje Y) se conduce con 4 conjuntos de servomotor y reductor de alta precisión en fase, lo que deprime el efecto negativo provocado de la inercia de la rotación de la tubería;

2) La máquina de corte de tuberías CNC se instala con la unidad de detección contra la revolución de la tubería, recopilando datos de retroalimentación transferidos a la computadora industrial para comparar y análisis, formando el control de circuito cerrado, durante la operación crítica de corte y biselado;

3) En un lado del lecho de la máquina, hay un conjunto de ruedas de guardabarros, con el propósito de eliminar la deriva axial de la rotación de la tubería;

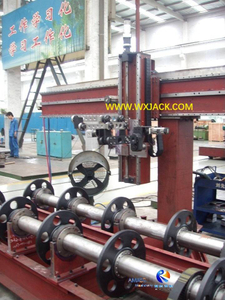

4) Mostrado como se muestra a continuación, para los 2 conjuntos de rollos de giro que soportan el tubo de la pieza de trabajo, su tramo se manipula con 6 conjuntos de unidades mecánicas impulsadas con servomotor. Este es el control del eje W, en esta máquina de corte de intersección de tubería CNC de 7 eje:

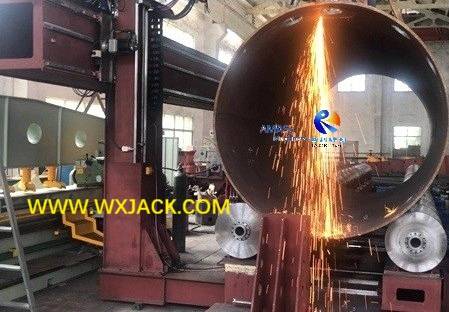

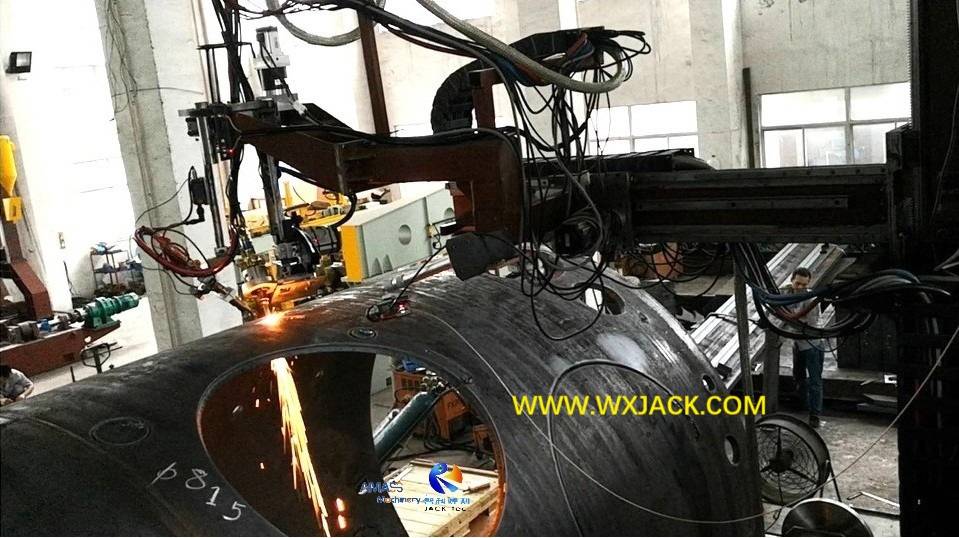

Las 3 líneas de rodillos de fricción, que sirven como soporte en tuberías grandes, para su operación de corte: ( Fig.3 )

3. En total, la integración del sistema mecánico con el sistema de control compone una entidad integral de la técnica avanzada, garantizando una alta precisión de la corte de tubería de combustible de oxígeno en plasma de 7 ejes.

C. Parámetros técnicos de 7 eje 2500/12 Máquina de corte de tubería CNC de servicio pesado de gran tamaño :
