Máquina de corte de intersección de tubería CNC complicada de accesorios CNC

A. Tipo de garra de control complicada:
B. Aplicación:
C. Singularidad:
D. Antecedentes:
E. Parámetros técnicos:
Disponibilidad:
Cantidad:

A. Máquina de corte de tubería CNC Tipo de garra de control complicada:

1.   Especificaciones de  la máquina de corte de intersección de tuberías CNC térmicas:

Aquí el complicado modelo de tipo de garra de control se refiere al equipo con:

1) diámetro de la tubería en el alcance de 80 mm ~ 600 mm , que es pequeño;

2) Las tuberías se sujetan a las garras de Chuck, en lugar de en rodillos de fricción;

3) La cantidad de eje de control en CNC es 6: A /   B /   X /   Y /   Z /   V;

4) Para la definición en el significado específico del 6 eje mencionado anteriormente, verifique la tabla de parámetros en la parte inferior de esta sección del producto;

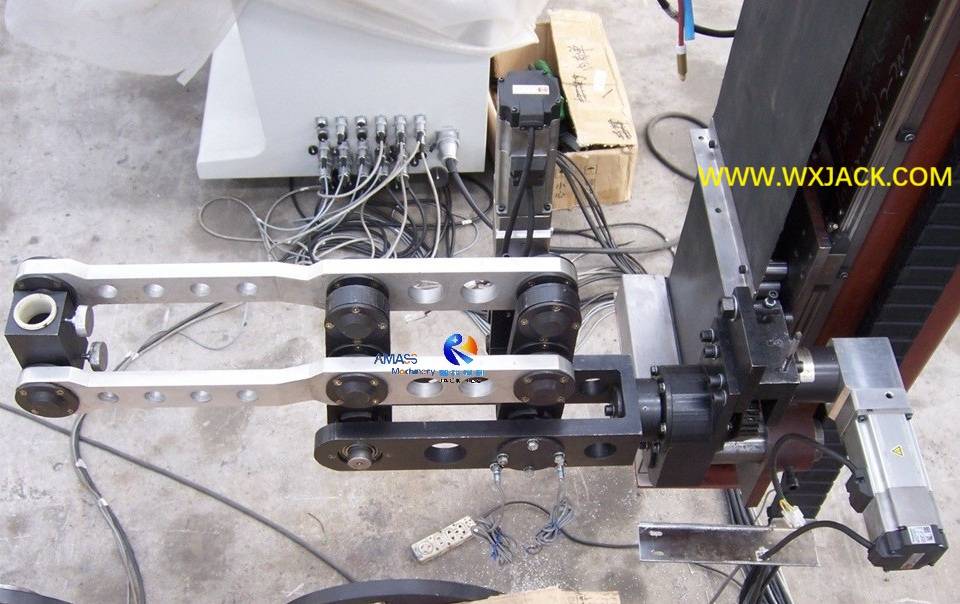

2. Sistema mecánico y accesorio de la pieza de trabajo en la máquina de corte de intersección CNC de tipo CNC:

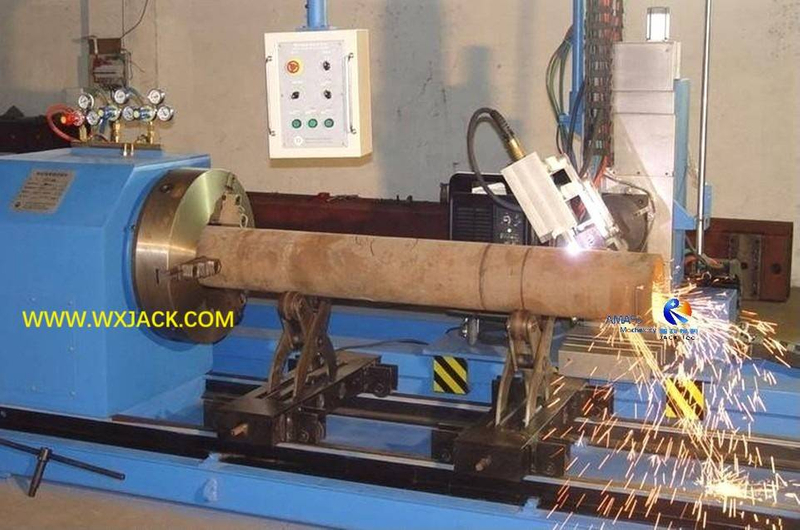

1)   Como se puede ver en la primera foto adjunta y debajo de la imagen pequeña, el sistema mecánico y la pieza de trabajo en esta gama de modelos es diferente de los de los modelos de especificación de 1400 mm y de especificación de 3000 mm :

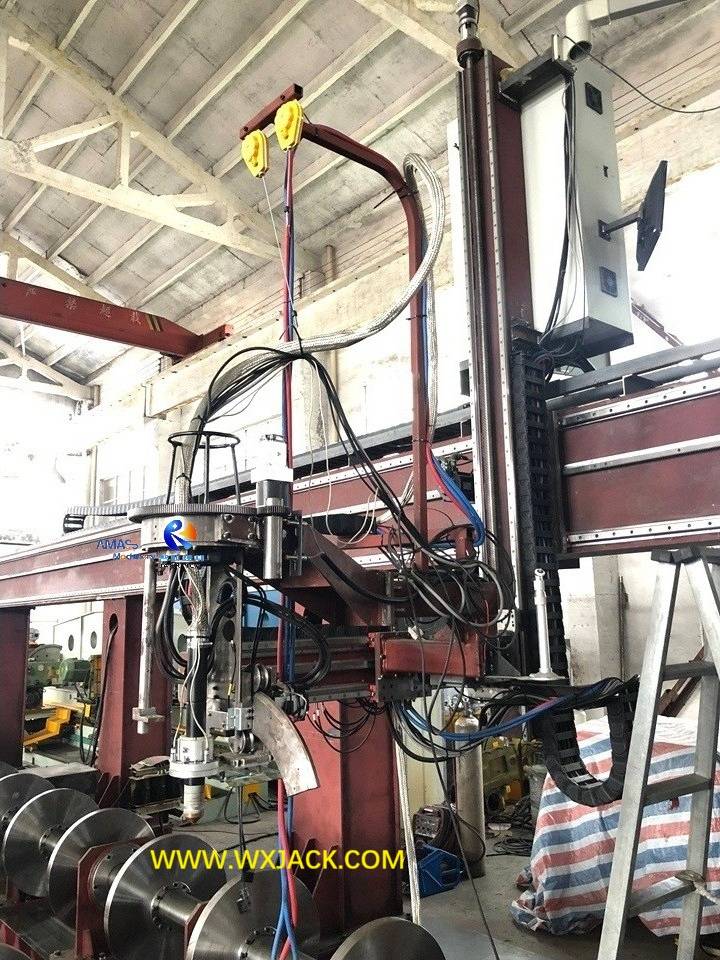

2) La pieza de trabajo está asegurada en un juego de accesorio de garra de Chuck en la máquina de cortar tubería CNC tipo garra , en lugar de en los rodillos de fricción:  ( Fig.1 )

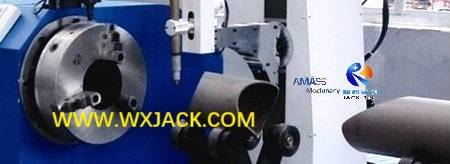

Fig1 Máquina de corte de tubería CNC 3

3)   Esto se debe a que en este rango de una máquina de especificación de 600 mm, el rango de diámetro de tuberías es de 80 mm a 600 mm , que es adecuado para mantenerse en el accesorio de Chuck de tipo garra;

4)   En consecuencia, el sistema mecánico de la máquina CNC de tipo de garra también es diferente del del tipo de rodillo de fricción, para atender la operación de corte de tubería y biselado en el corte de tuberías de control CNC. Consulte a continuación 2 fotos para comparar:

3   .  ​ ​

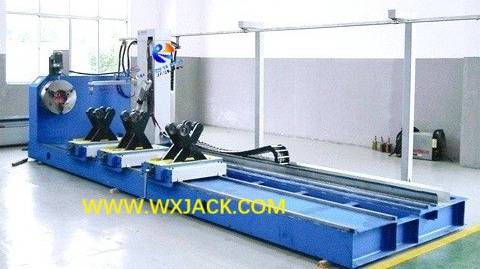

Fig2 Máquina de corte de tubería CNC 28

4. Marco mecánico de 1400 mm y 3000 mm  de diámetro Especificación de fricción Roller Máquina:  ( Fig.3 )

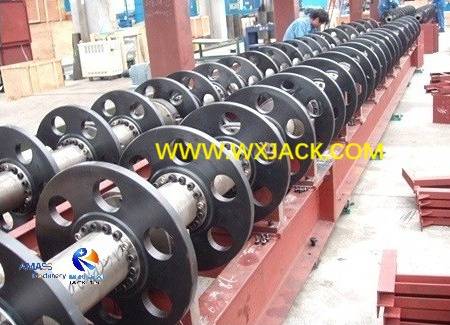

Fig3 Máquina de corte de tubería CNC 9 P1010031



B. Aplicación de la máquina de corte de tubería CNC de Tipo de garra de control de control complicado :

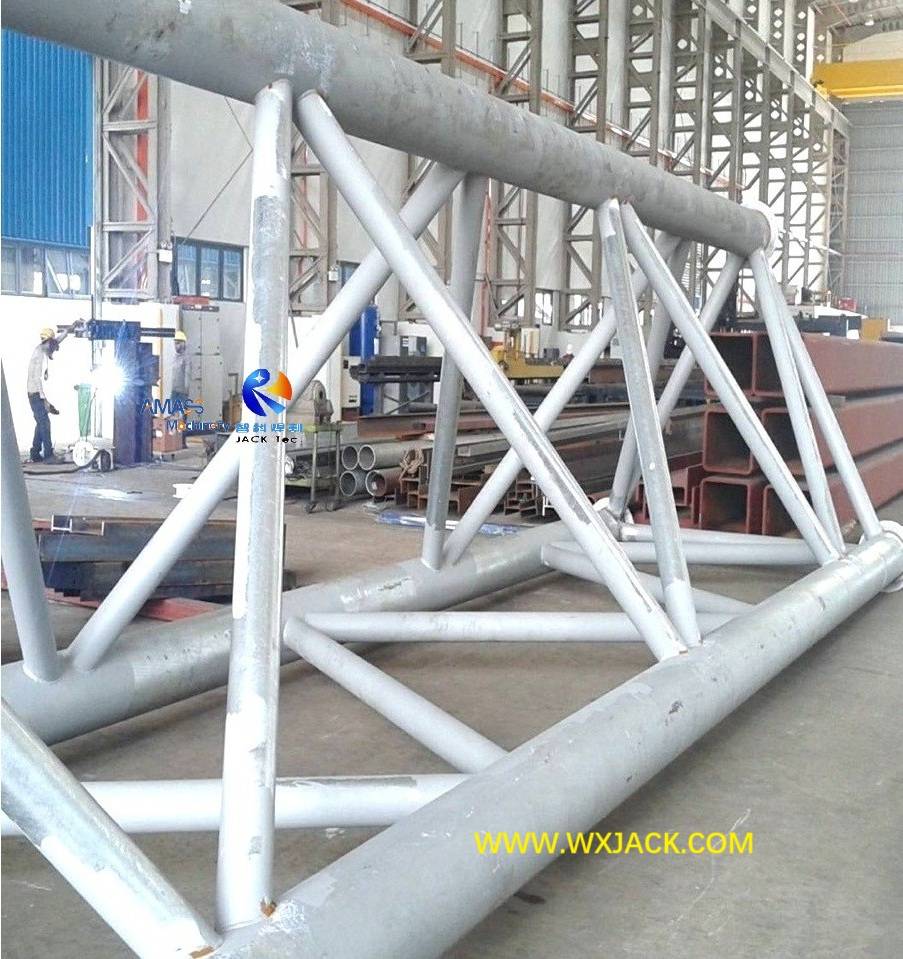

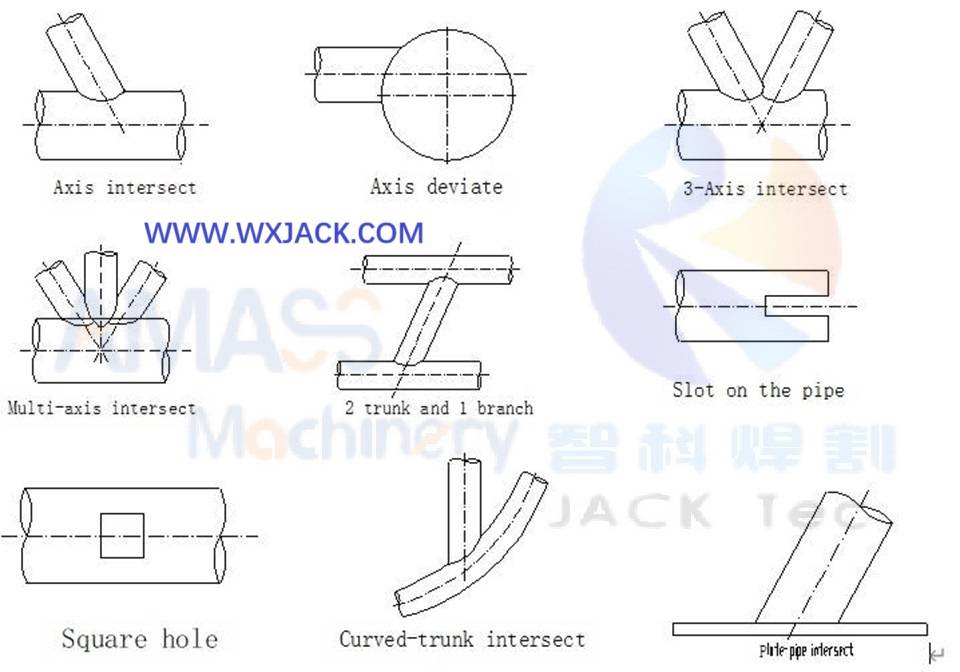

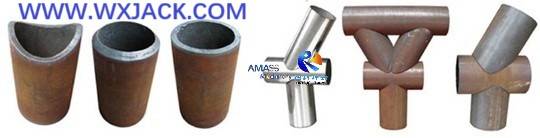

1. A continuación, la ilustración proporciona piezas de trabajo terminadas aplicables entregadas de una complicada máquina de tipos de garras de control:   ( Fig.4 )

Fig4 Máquina de corte de tubería CNC 5

2.   Es un grupo de tuberías y tubos de diámetro pequeño, que deben procesarse con trabajos relativamente complicados de corte y biselado. Esto solo se puede realizar con la máquina CNC de tipo de garra de control complicada de 6 eje en el corte de tubería.



C. Singularidad de la máquina de intersección de tubería CNC Tipo de garra de control complicada :

1.   El modelo de 6 eje 600/12 es el tamaño más pequeño, entre la rama de la máquina de combustible de oxígeno de control complicado;

2.   Además, 6 eje es el límite ascendente en términos de cantidad de la cantidad del eje de control, para este rango de máquina del diámetro:

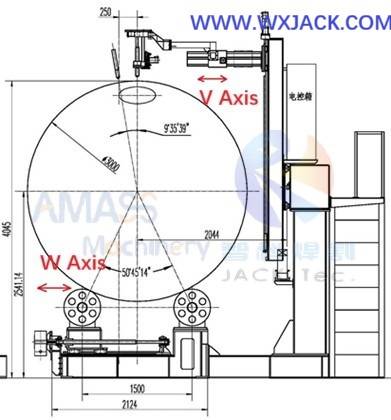

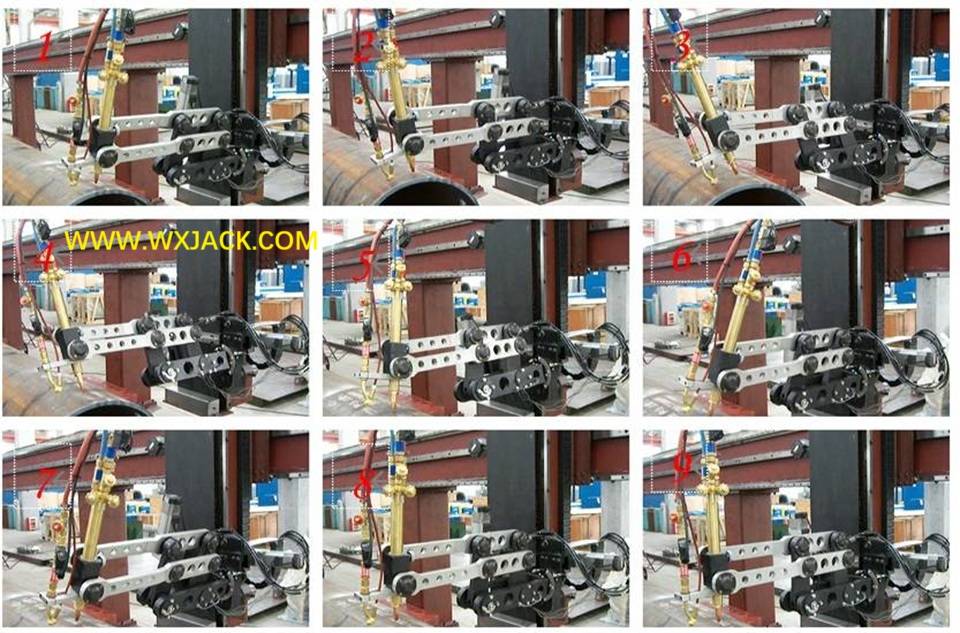

3. No es necesario para el 7eje  t th w como se muestra en la máquina CNC de tipo de garra de tamaño pequeño:  ( Fig.5 )

Fig5 Máquina de corte de tubería CNC 13



D. Antecedentes de equipos de corte de tubería CNC de tipo CNC :

1. En la familia de productos de la serie CP de la serie CNC intersección de tubería , el modelo de tipo de garra tiene el mismo significado que la especificación de 600 mm de diámetro. Esta es la primera rama de especificación de la máquina que se está poniendo en el mercado;

2. Hace unos 20 años, en el desarrollo de la etapa temprana, la serie de 600 mm fue la 1 ST desarrollada y tuvo la aplicación más extensa: puede cortar y hacer biselado en las tuberías con un diámetro de hasta 600 mm, lo que puede satisfacer la demanda mayoritaria de los clientes;

3. La tendencia es que el uso de esta máquina en el perfil de combustible de oxígeno se inició el corte térmico de combustible de oxígeno desde tuberías de diámetro pequeño, extendido gradualmente a un gran tamaño de rango de 1400 mm y rango de 3000 mm.



E. Parámetros técnicos de la máquina de corte de tubería CNC de tipo CNC tipo garra:

Modelo

Parámetro técnico

6 eje CNC-CP 600/12

Tipo de garra de control complicada

Máquina de corte de intersección de tubería CNC térmica

Rango de tubos de diámetro para

Cortando y biselado

80 ~ 600 mm

Max. Longitud de tubería para

Cortando y biselado

12,000 mm

Grosor de tubería para

Cortando y biselado

6 ~ 100 mm para cortar llamas

3 ~ 25 mm para cortar plasma

Velocidad de corte aplicable

200∼ 800 mm/min. para cortar llamas

Alrededor de 200 ~ 2000 mm/min. para cortar plasma

(Basado en el grosor de la tubería y la potencia de plasma)

Significado del eje de control CNC

6 eje de x / y / z / a / b / v:

A: Corte de antorcha a lo largo de la longitud de la tubería;

B: corte de antorcha a lo largo del radio de la tubería;

V: rotación de tubería;

X: la antorcha de corte se mueve a lo largo de la longitud de la tubería;

Y: Corte de antorcha se mueve a lo largo del radio de la tubería;

Z: elevación de la antorcha de corte
