Sitio del cliente que se ejecuta en Wuxi Jack 3 en 1 IH Máquina de fabricación de haz:

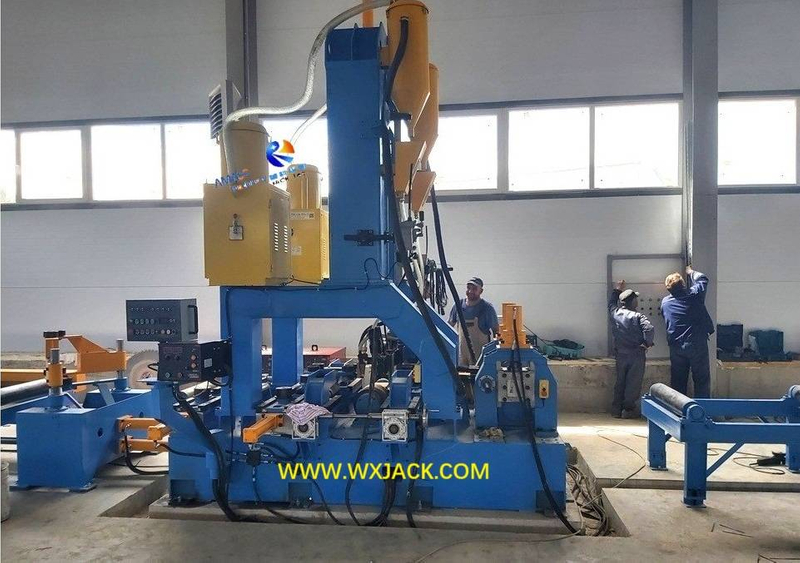

1) La adjunta foto de 1 ST es un conjunto de máquina modelo PhJ15 exportada a 'Belt and Road ' país, producido por Wuxi Jack, que estaba en fase de instalación en el Taller de clientes, en el año de 2020;
2) A partir de esta foto, iniciamos este modelo PhJ15 Modelo 3 en 1 String a través de la sección de máquina de soldador de haz sobre el tema de instalación y puesta en marcha, y con el tiempo en su servicio;
3) Para la construcción de la máquina, verifique las secciones de productos del modelo PhJ18 Tire de la soldadora de haz de IH y PhJ20 Modelo 3 en 1 IH Máquina de fabricación de vigas.
1. Instalación y puesta en marcha del sitio en PhJ15 Modelo 3 en 1 IH Máquina de fabricación de haz:

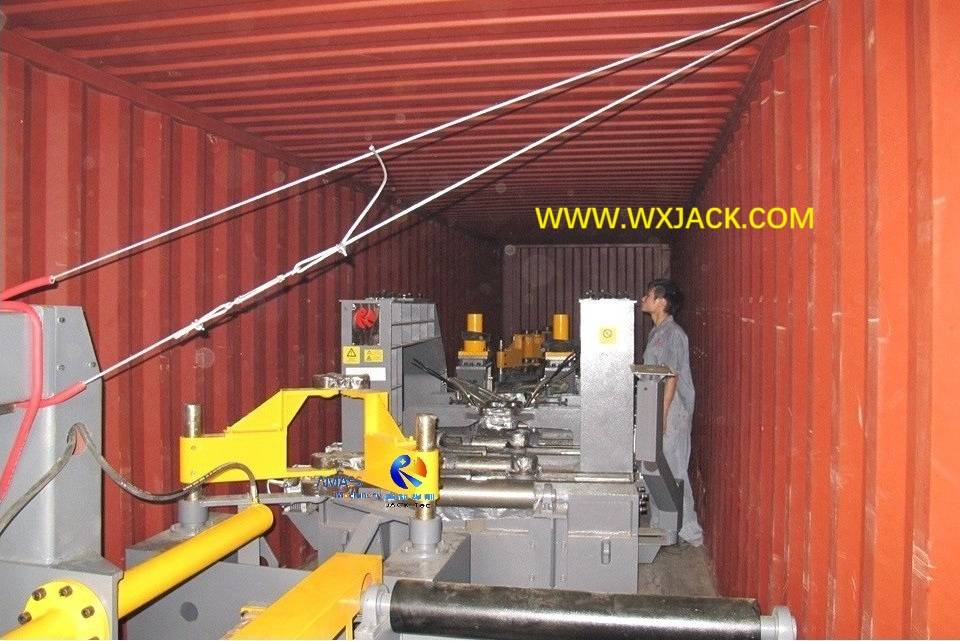

1) Paquete y envío: este conjunto de Modelo PhJ15 exportado 3 en 1 I H Haz de soldadura de soldadura en recta de la máquina integral se envió en contenedor. Con años de práctica, obtuvimos una rica experiencia en su aparejo, por favor revise la segunda foto . Un conjunto de la máquina modelo PHJ15 coincide perfectamente con un conjunto de contenedores de 40 GP;

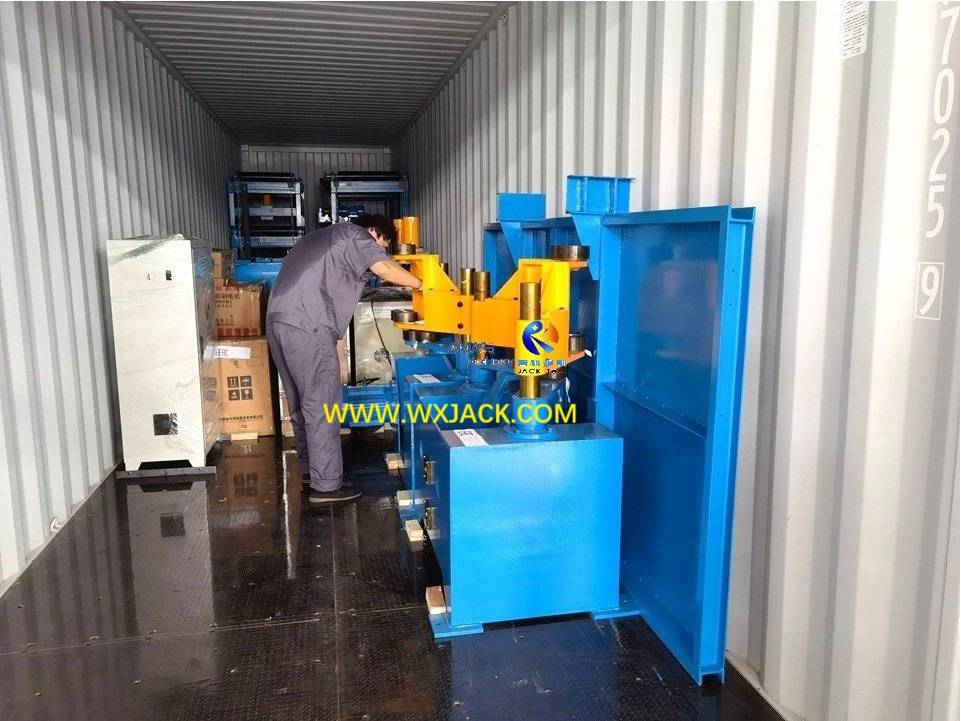

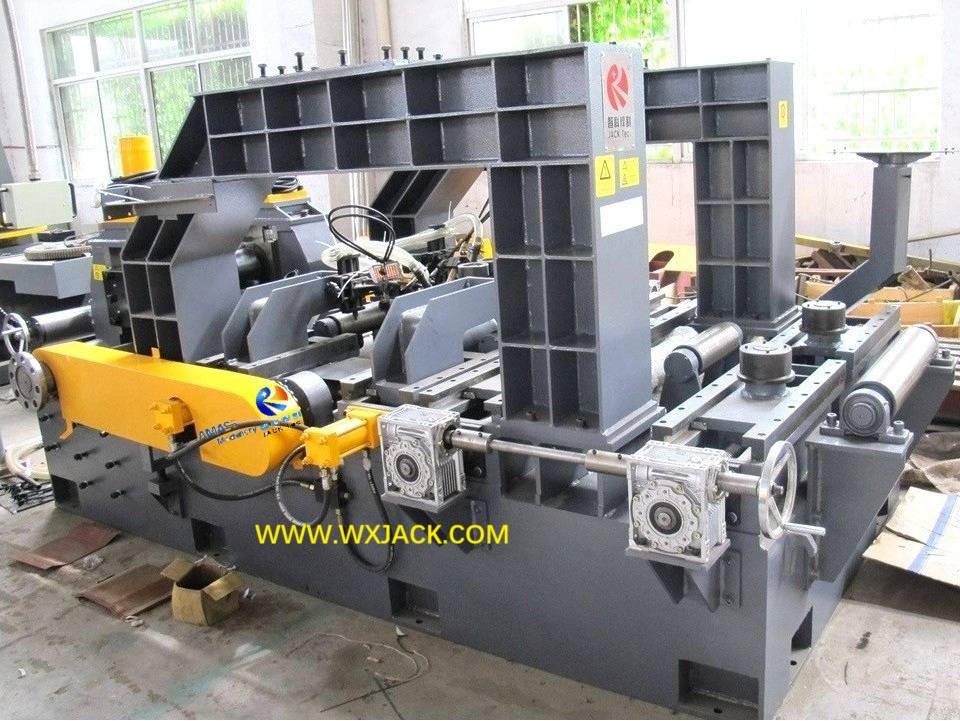

2) Estado de envío: la máquina PHJ Series 3 in 1 se transporta en estado desmontado, como se muestra en las fotos 2 de RD / 4 adjuntas adjuntas . Aunque damos protección completa y segura en todas estas unidades, debido a su larga distancia de viaje, a su llegada al taller de usuarios, asegúrese de verificar la entidad de la máquina con su lista de empaque, asegurándose de que la cantidad de subensemblies sea correcta y confirme si hay algún daño;
3) Instalación y puesta en servicio: la instalación de la serie PHJ Serie 3 en 1 h de la máquina integral de haz implica prepararse en su base , como se muestra en la foto 1 ST adjunta . Antes del envío, proporcionaremos dibujo de cimientos al cliente;
4) Estilo de instalación: la instalación de la máquina de soldador de haz de 3 en 1 tire de IH cubre su cuerpo principal y los transportadores de entrada y salida. Que, para el cuerpo principal mecánico, los dos puntos de control críticos son la nivelación precisa (esto determina directamente el rendimiento de la máquina) y el vertido de concreto (esto determina directamente la firmeza de la máquina);
5) Especificaciones de instalación: los soportes de los transportadores de entrada y salida de la máquina 3 en 1 se fijan en el piso del taller con pernos de expansión. Asegúrese de ajustar el nivel superficial de sus rodillos, lo que lo hace igual que, o ligeramente más bajo que el de los principales rodillos de transmisión en la máquina;
6) La puesta en marcha es el paso de validación en el taller del cliente antes de la ejecución oficial de la máquina. Debe ser implementado por profesionales, ya sea de Wuxi Jack, o nuestro distribuidor o experto del cliente. Damos instrucciones detalladas sobre los pasos de puesta en marcha en el libro manual de los modelos PHJ 3 en 1 IH Beam Integral Machine, que debe seguirse con el propósito de un resultado satisfactorio.
2. Servicio en PhJ15 Modelo 3 en 1 IH Máquina de fabricación de haz:
1) El servicio en la máquina implica una operación correcta, junto con su mantenimiento cuidadoso y estricto;
2) Este es el requisito previo durante mucho tiempo, un rendimiento satisfactorio constante de la máquina. Aquí no podemos dar todo el contenido detallado para este aspecto, solo recoja algunos representantes como ejemplificación (el libro manual y otros documentos técnicos de la máquina ofrecen una vista completa). Aquí hay algunas pautas básicas sobre el funcionamiento adecuado de la máquina PHJ Series 3 en 1:
3) Antes de poner en uso oficial de esta máquina de soldador de haz IH de 3 en 1, configure un plan TPM adecuado y factible para ello, e implementando estrictamente;
4) Cada turno antes y después del funcionamiento de la máquina integral enderezada de la máquina de soldadura de la viga 3 en 1 IH:
Haz estos trabajos:
a) Verifique la condición de tensión de todos los sujetadores;
b) Verifique la condición de bloqueo de todas las unidades de transmisión
c) lubricar todas las unidades de transmisión de la máquina;
d) Hacer trabajo de limpieza en la zona de operación de la máquina.
3 .
Parámetro técnico | Phj15 integral sierra 3 en 1 Atraviesa la máquina soldadora de haz de haz |
H Altura web de haz de haz | 200 ∼ 1500 mm |
H espesor web de haz de haz | 5 ∼ 30 mm |
H ancho de brida de haz de haz | 200 ∼ 800 mm |
H espesor de la brida del haz de haz | 6 ∼ 40 mm |
Pieza de trabajo (Viga H soldada) Longitud | 3.000 mm ∼ 15,000 mm (esto se basa en la demanda del cliente) |
Velocidad de trabajo integral del ensamblaje/ enderezado de soldadura | 200∼ 1200 mm/min.; Velocidad de trabajo 500 ~ 700 mm/min. para una pieza de trabajo de grosor de 10 ~ 12 mm （sin paso, control de inversor de CA） |
Tamaño de la costura de soldadura | Un pase de Max. Tamaño 8 ~ 12 mm |
Pieza de trabajo terminada | Forma de sección simétrica y asimétrica Soldadura H Beam/ I Beam/ T Beam |
Dimensión general de la máquina （L × W × H） | 28m × 4m × 4.6m |
Transportador de entrada y salida | 10 ~ 11 m de longitud en 3 segmentos cada uno; Uno con motor, dos seguidores; Transportador de entrada con 3 conjuntos de manipuladores hidráulicos |
Modo de conducción | Brida y rodillos de alineación web/ enderezado/ Elevación del transportador de salida: cilindro hidráulico |
Modo de soldadura | Sierra de arco o arco gemelo en una posición plana de filete |
Especificación del sistema hidráulico | Presión: 6 ~ 8 MPa; Potencia de conducción: 4.4kw |
Brida y ajuste web | Cilindro hidráulico de un lado, el otro lado del manual del manual; Brida y web en simetría en cada lado |
