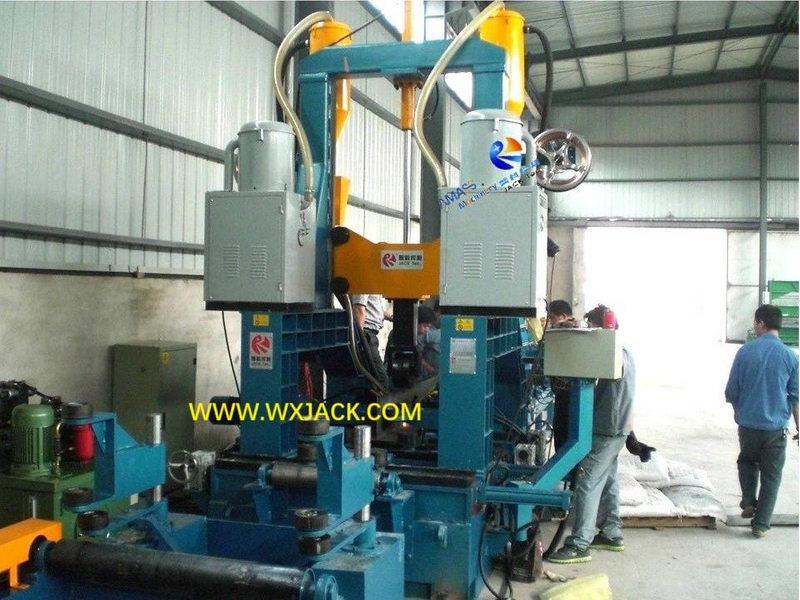

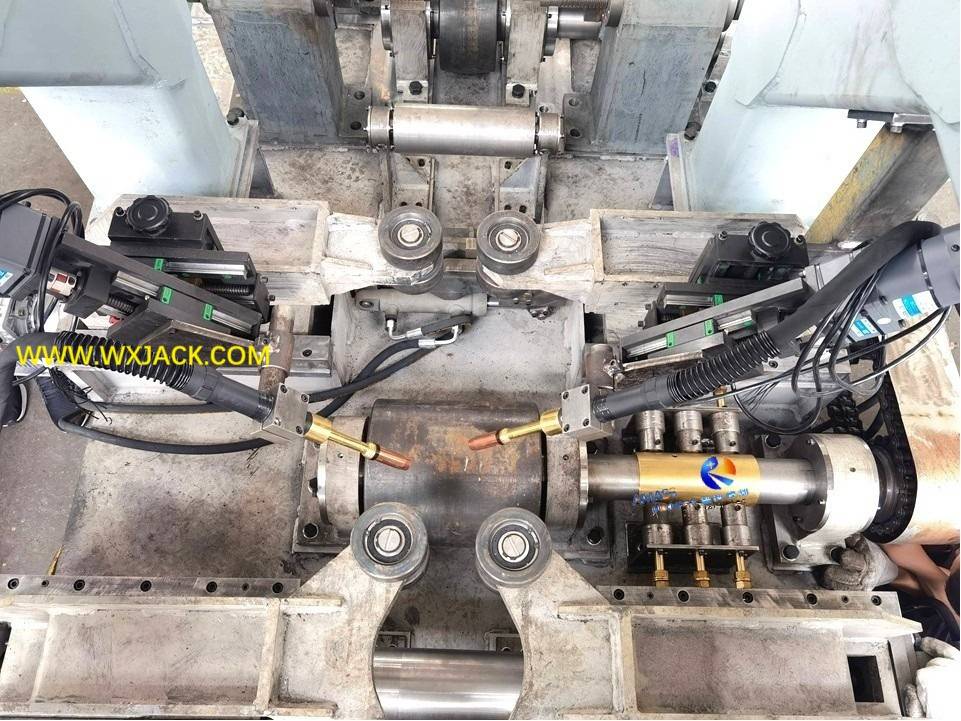

Cilindro y motor de motor Phj18 H Máquina de alisado de soldadura de la viga

 A.  Esquema en  la máquina de fabricación de la viga de soldadura PHJ18 :

1.  Especialidad y uso: PhJ18 es el modelo intermedio entre PhJ15 y PhJ20 en el grupo de productos de la máquina de soldadura de ensamblaje de la serie H de la serie H, la máquina de enderezada de la viga , para producir un haz soldado de tamaño de gran tamaño medio y medio y haz H (algunos países y regiones lo llaman haz I);

2. Características del soldador de haz de H PHJ: para las piezas de trabajo terminadas (haz H soldado) producido a partir de la máquina de la serie Phj, las dos lados longitud extendida de las bridas de sus juntas con respecto a la web pueden ser iguales o desiguales;

3. En otras palabras, el haz H soldado con una sección transversal simétrica y no simétrica está disponible para producirse a partir de la máquina de la serie PHJ. Consulte el boceto a continuación:

4. 2 Opciones en la sección transversal del haz H soldado producido a partir de la máquina de soldadura de haz H de la función H PHJ:    ( Fig.1 )

B. Unidades de trabajo de la serie Phj Saw H Machina de soldadura de haz:

1. Damos una descripción abreviada sobre las celdas de ensamblaje/ soldadura/ enderezado en la máquina de haz Phj Serie 3 en 1 h en la sección del producto de ' Máquina de soldadura de haz automática H PhJ15 ', verifíquela;

A continuación se introduce los mecanismos principales restantes de este soldador de haz H vertical:

2. Manipuladores de accionamiento hidráulico en la función integral de la serie PHJ H Máquina de soldadura de haz:

Esta parte de trabajo es para realizar un ajuste preliminar de las piezas de trabajo. Incluye tabla de estructura de caja, cilindro hidráulico, garra y rodillos. Se muestra a continuación:

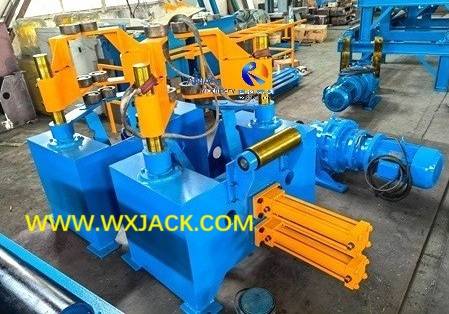

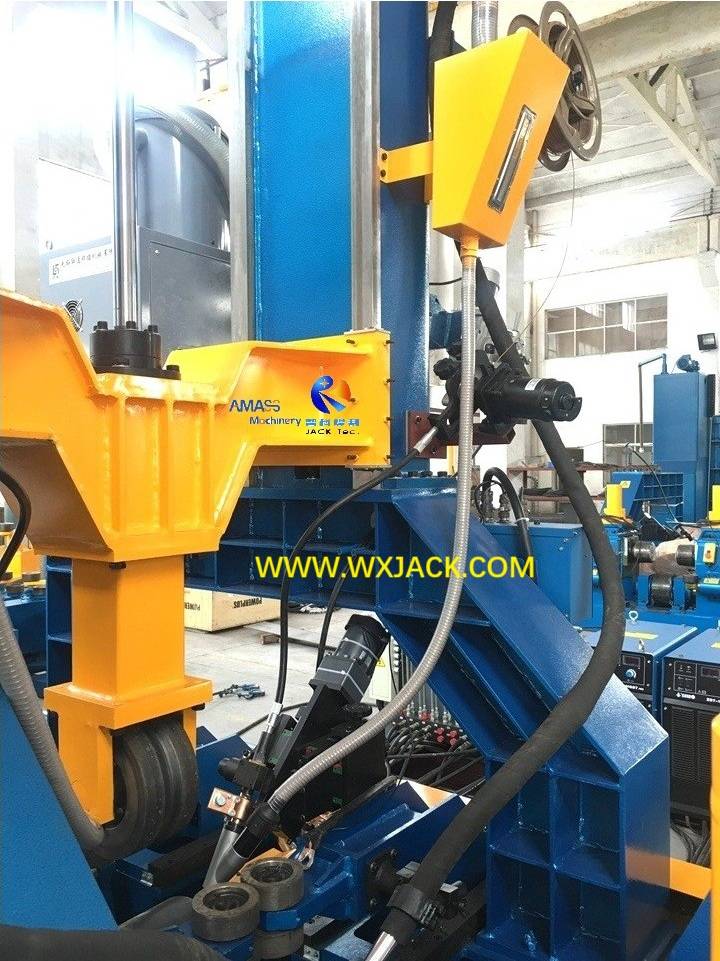

Manipuladores de alineación y ajuste hidráulico en Wuxi Jack Soldadura H Máquina de fabricación de haz: ( Fig.2 )

Manera de trabajo de manipuladores de accionamiento hidráulico de 3 en 1 h Beam Assembly Weld Machine:

1) Cuando las materias primas de brida y web (cortadas de la máquina de corte de placa de tira CNC ) se elevan en la tabla de rodillos transportadores de entrada de la máquina de la serie Phj, la brida y la web probablemente no estén en el estado de colocarse correctamente, y necesitan ajustarse;

2) Además, se deben admitir la web para mantener su posición vertical vertical en la serie PHJ Series 3 en 1 Vigil de Viga Vertical. Este sistema de manipulador de accionamiento hidráulico puede sostener preliminar las placas (brida y la red) bajo la unidad de cilindros hidráulicos;

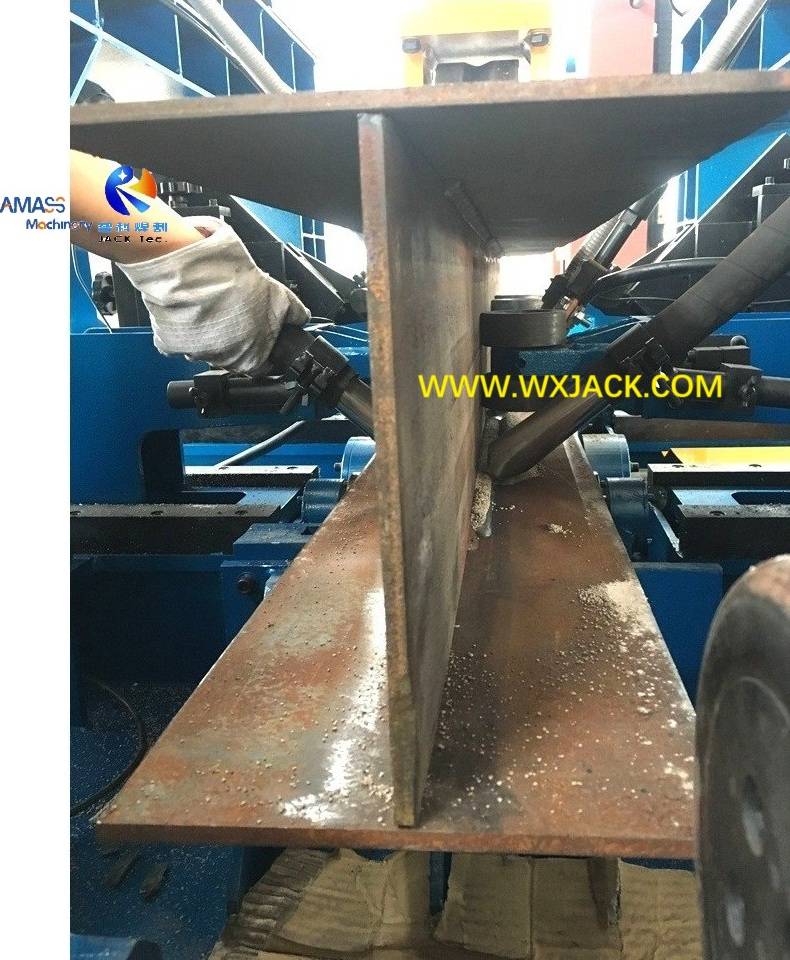

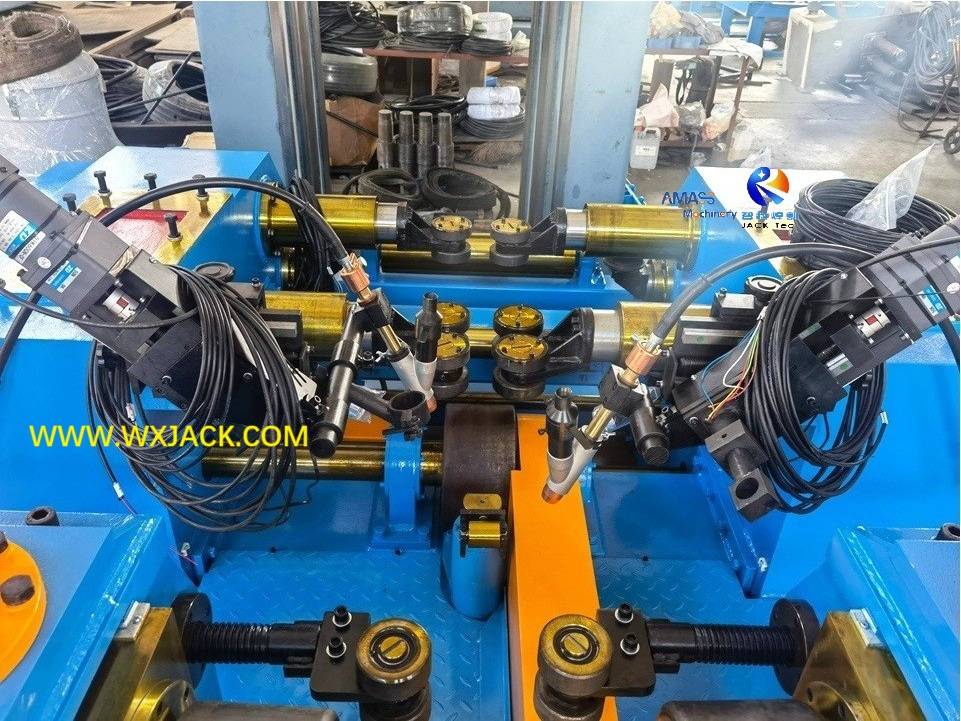

Consulte la foto a continuación tomada en Wuxi Jack PhJ18 Modelo 3 en 1 h Machina de soldadura de haz que se ejecuta en el sitio del cliente: ( Fig.3 )

3. Transportador de entrada y salida en la serie PHJ Serie 3 en 1 h de soldadura de haz:

1)  Función: Estas dos secciones tienen el propósito de transportar materias primas (bridas y web) al cuerpo principal mecánico de la máquina, y envía un haz H soldado producido de este soldador de haz H vertical;

2)  Estilo de conducción: en cada conjunto de la máquina de soldadura de haz de Saw H, tanto los transportadores de entrada como de salida tienen un segmento de conducción y dos segmentos de inactividad;

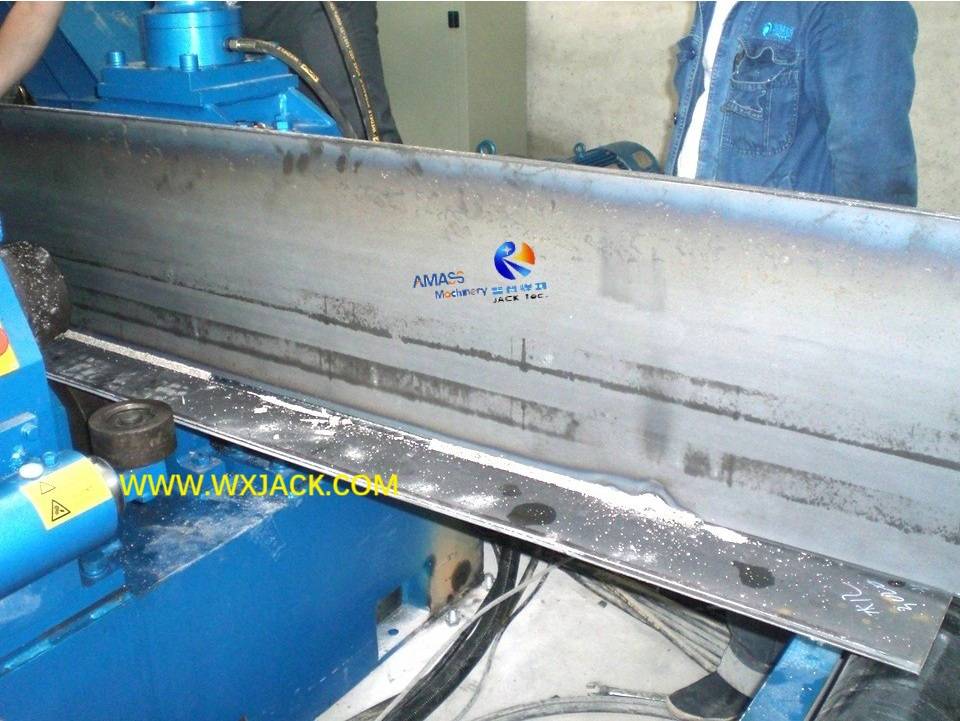

3) Elevación disponible: el transportador de salida tiene 2 segmentos de accidente cerebrovascular elevador. Esto se considera para la situación de deformación temporal de flexión de arriba del haz H soldado a lo largo de su dirección longitudinal después de la soldadura por arco sumergido.    Se muestra como la foto de abajo:

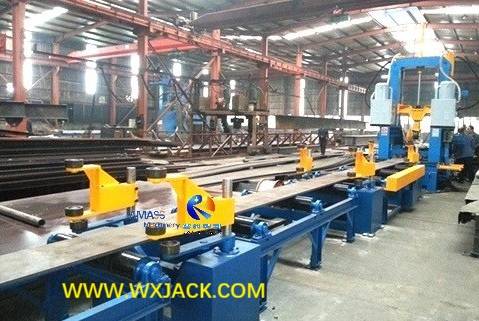

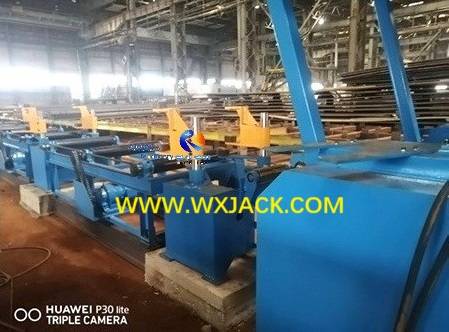

Tabla de rodillos transportadores de entrada de Wuxi Jack PhJ18 Máquina de soldadura de haz H de HOMAT:  ( Fig.4 )

4. Sistema hidráulico de la máquina de soldadura de haz Modelo 3 en 1 h de 1 h:

1)  Juego de roles: este sistema suministra energía para los pasos operativos principales de la máquina de la serie PHJ. Para ser específico, el primer paso del haz H que se ajusta (ensamblar) y el tercer paso del proceso de alisado del haz H;

2) Unidades principales: se constituye a partir de la estación de bombeo, serie de cilindros de conducción para diferentes unidades de la máquina: manipulador, ensamblaje, alisado, elevación del transportador de salida, tubos, válvulas electromagnéticas, etc.;

Estación de bomba hidráulica de Wuxi Jack Machine: ( Fig.5 )

3) Manera de control:  el sistema hidráulico tiene sus interruptores de control y botones integrados en el panel de operación de todo el conjunto de máquina;

5. Dos conjuntos de fuente de alimentación de soldadura de sierra en la serie Phj  Saw H Beam Waying Machine :

1) Importancia: estas son las principales partes subcontratadas de la máquina. Afecta directamente la calidad de la soldadura y la productividad de la pieza de trabajo en gran medida;

2) Existen numerosas opciones en marcas de fuente de alimentación SAW para elegir para esta máquina, desde la marca local china hasta el extranjero;

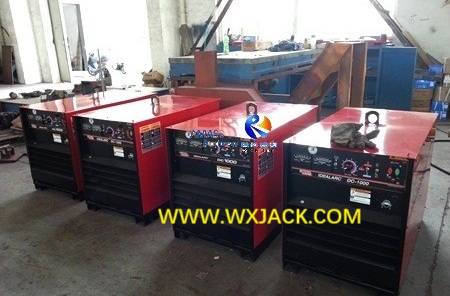

3) Las fuentes de alimentación equipadas en Wuxi Jack Phj18 Modelo 3 en 1 h Machina de soldadura de haz en la foto son la marca estadounidense Lincoln DC-1000:  ( Fig.6 )

4) En el sitio del cliente para la disposición de la máquina modelo PHJ, se colocan dos conjuntos de alimentación de sierra en el taller de tierra junto con la estación de bomba hidráulica;

5)  Estilo de trabajo: durante la operación, los 2 conjuntos de fuente de alimentación de sierra realizan soldadura de filete plana en ambos lados de la brida, que se realiza al mismo tiempo de fase.

C. Parámetros técnicos de PhJ18 Modelo 3 en 1 H Máquina de soldado de soldadura del ensamblaje del haz:
