1. Justo como su nombre lo indica, esta máquina se utiliza para producir haz de h viga/ t soldado con las dimensiones convencionales de:
1) La altura (web o pared) es de 200 mm a 1500 mm/ 1800 mm/ 2000 mm;
2) El ancho (bridas o estante) es de 200 mm a 800 mm;
3) El grosor de la pared (brida y web) es de 6 mm a 40 mm;
1) Incluso puede hacer una sección transversal del haz H/ h en la estructura asimétrica producida a partir de la máquina de gato Wuxi, como se muestra en el boceto a continuación: ( Fig.1 )

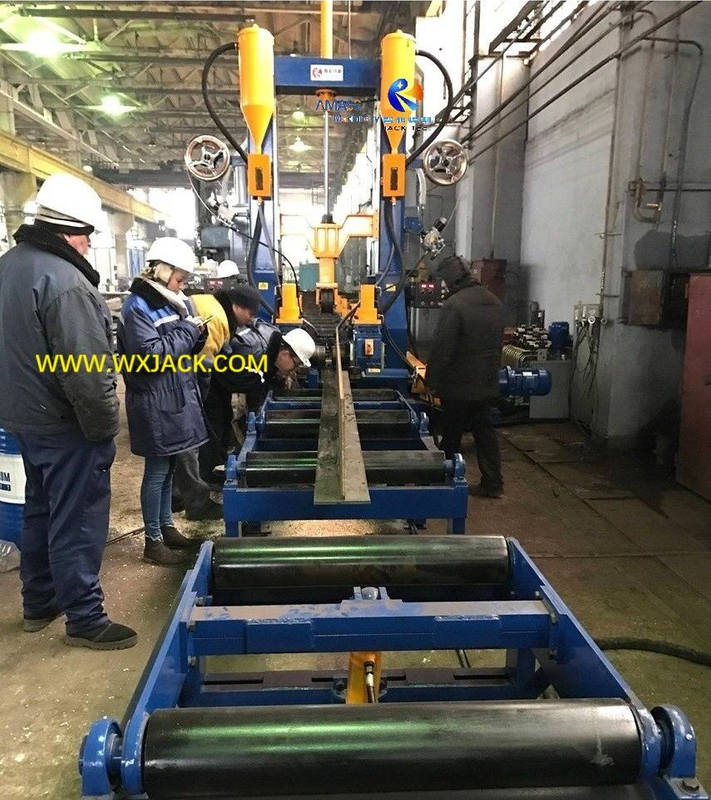

2) El producto terminado: Viga t soldadura entregada desde Wuxi Jack ZHJ15 Modelo 3 en 1 Estructura de acero H Máquina de haz: ( Fig.2 )

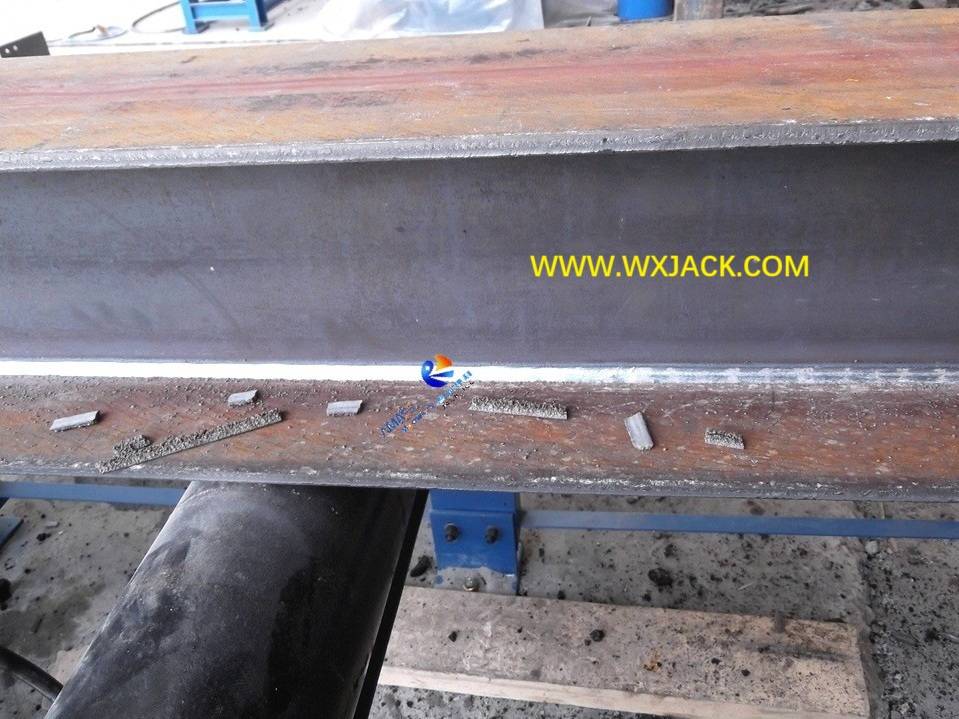

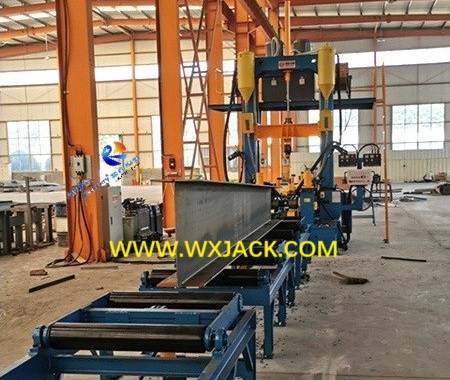

2) Las piezas de trabajo terminadas: Viga H soldadura entregada desde Wuxi Jack ZHJ18 Modelo Integral Función H Máquina de soldadura de haz: ( Fig.3 )
Para producir el producto terminado del haz de H soldado/ haz de las placas de tira, se deben completar 3 pasos principales en secuencia:
1) Función : este paso se completa en el ajuste de 2 piezas de brida y 1 pieza de web en la construcción del haz H;
2) secuencia de actuación : el ajuste de las bridas con la web implica la acción de: alineación de posicionamiento de piezas de trabajo → sujeción, que necesita una fuerza pesada del impulso hidráulico;
3) manera de trabajo : teniendo en cuenta la larga longitud de las materias primas (brida y web) y relativo mucho tiempo para su alimentación y ensamblaje, que debe ser confiable y preciso, hay 2 etapas de ensamblaje en la máquina:

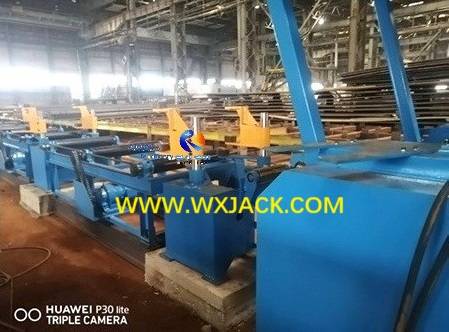

A) La primera etapa para el ensamblaje del haz H: manipuladores de accionamiento hidráulico desplegados en la tabla de rodillos transportadores de entrada de Wuxi Jack ZHJ10 Modelo tres en una máquina de fabricación de haz H: ( Fig.4 )

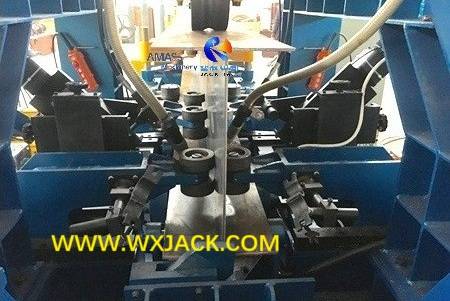

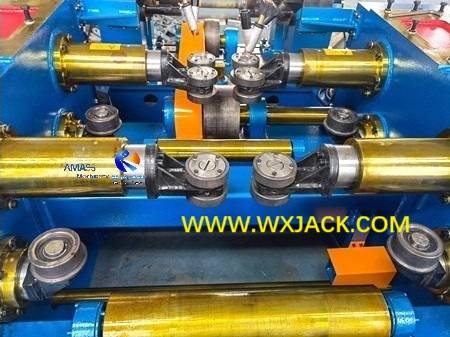

b) La segunda etapa para el ensamblaje del haz H: unidad hidráulica 6 pares de rodillos de alineación en la zona central de la estructura de acero HAJO H Machine: ( Fig.5 )
4) Jugar de roles : este paso de ensamblaje de la máquina integral de alisado de soldadura del ensamblaje de haz de 3 en 1 h es una contraparte de la máquina de soldadura de haz modelo H15/15 H y de tachuela , pero retire el 2 paso de soldadura por tácteos, contribuyendo con un costo sobresaliente junto con la máquina PHJ y ZHJ;
1) Tarea : en este paso, 2 piezas de antorchas de soldadura de espejo se implementan soldaduras terminadas en ambos lados de la pieza de trabajo;
2) Importancia : este paso determina la soldadura de la calidad de la costura del producto terminado. Esta es la razón por la cual esta estructura de acero H de la máquina de haz a menudo se llama ' Máquina de soldadura de haz de función H de la función ';
a) Sierra mayoritaria: la mayor parte de la soldadura es en forma de sierra (soldadura de arco sumergido), que representa más del 95% en la aplicación de la máquina 3 en 1;
b) A veces GMAW: en condiciones minoritarias, para producir un pequeño tamaño de H de tamaño y espesor, como la Web tiene una pared delgada de 6 ~ 10 mm, solo una sierra de corriente grande no es aplicable. En este momento, debe elegir en la soldadura blindada por gas GMAW CO 2 ;
a) La celda de soldadura en la máquina es una contraparte de la máquina de soldadura de haz de la serie LHA y LHT / LHT;
b) La diferencia es que , en la máquina de soldadura de sierra de sierra de haz LHA/ LHT/ LHC, se mueve de un lado a otro varias veces para ofrecer una costura de soldadura de gran tamaño;
C) Mientras que en esta máquina Phj y ZHJ 3 en 1, la antorcha de soldadura solo realiza una soldadura de pase. Esta es la razón por la cual la máquina de la serie PhJ y ZHJ solo produce un haz H de trabajo pequeño a medio, con una costura de soldadura que no excede los 12 mm;

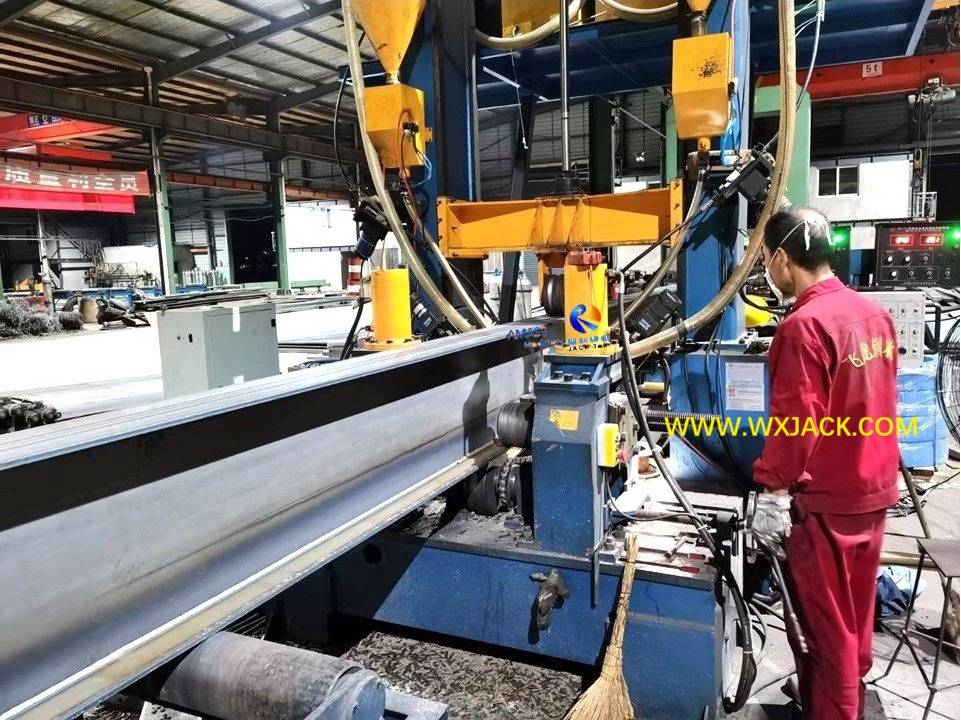

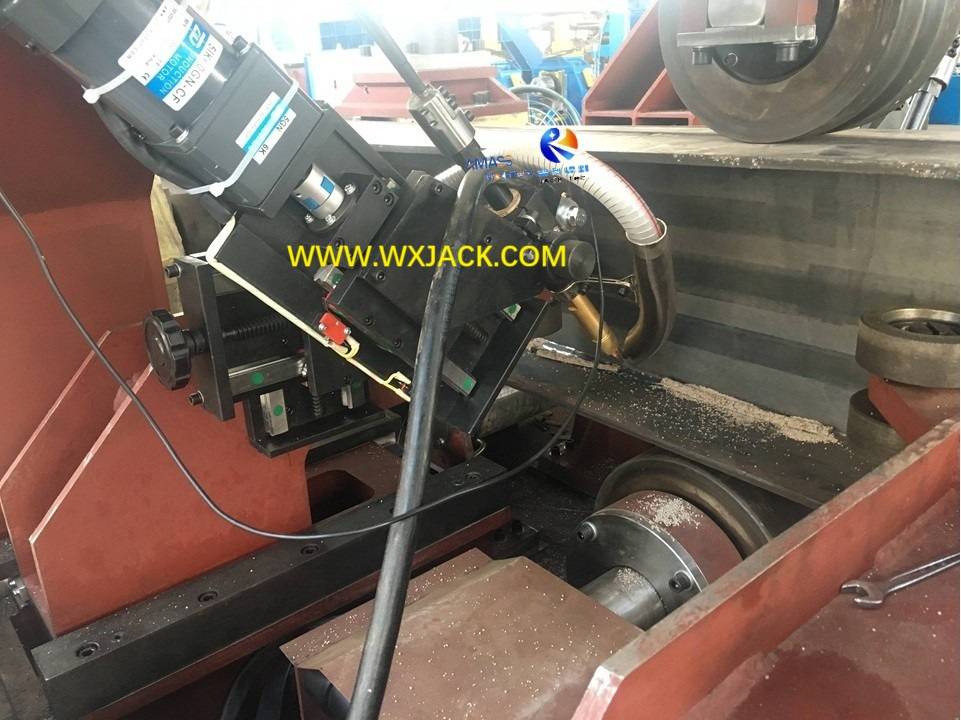

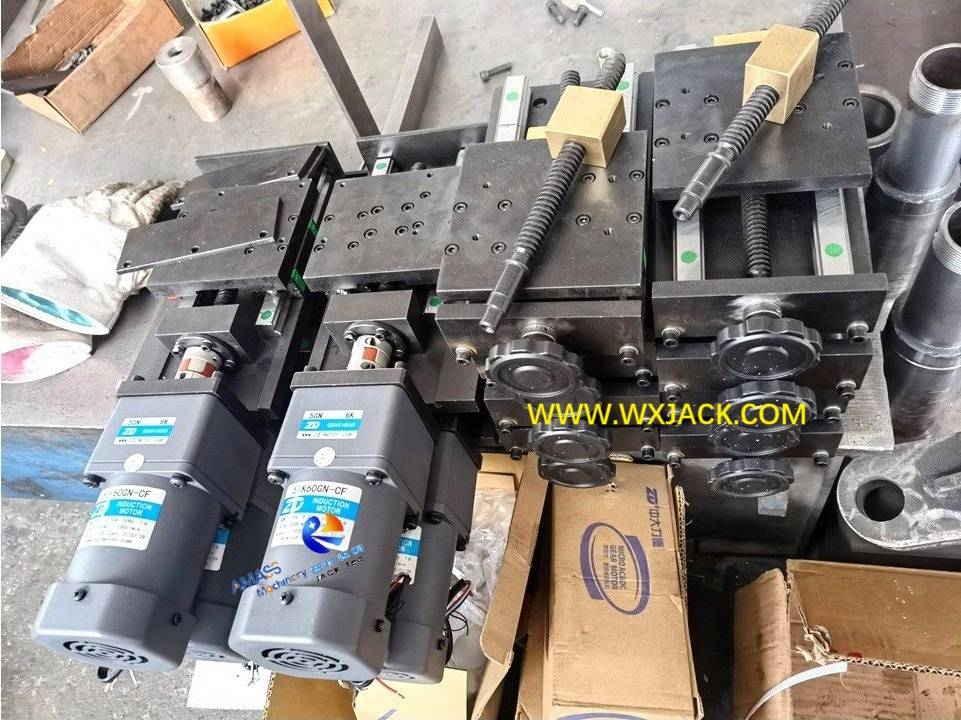

d) Distribución y operación de la antorcha de soldadura en Wuxi Jack Estructura de acero de producción automática H Máquina de haz: ( Fig.6 )
1) Tarea : en este paso, las piezas de brida superior e inferior se aplanarán para eliminar la deformación hecha de entrada de calor;
2) Juego de roles : esta unidad termina la tarea de la máquina de alisado de brida de haz hyj & ytj de la serie H;
3) Wuxi Jack Edge Competitive : la capacidad de enderezamiento de la máquina Wuxi Jack es de 40 mm , en comparación con solo 20 mm por competidores;
4) Sistema de alisado y su funcionamiento en Wuxi Jack 3 en 1 h Máquina de haz: ( Fig.7 )

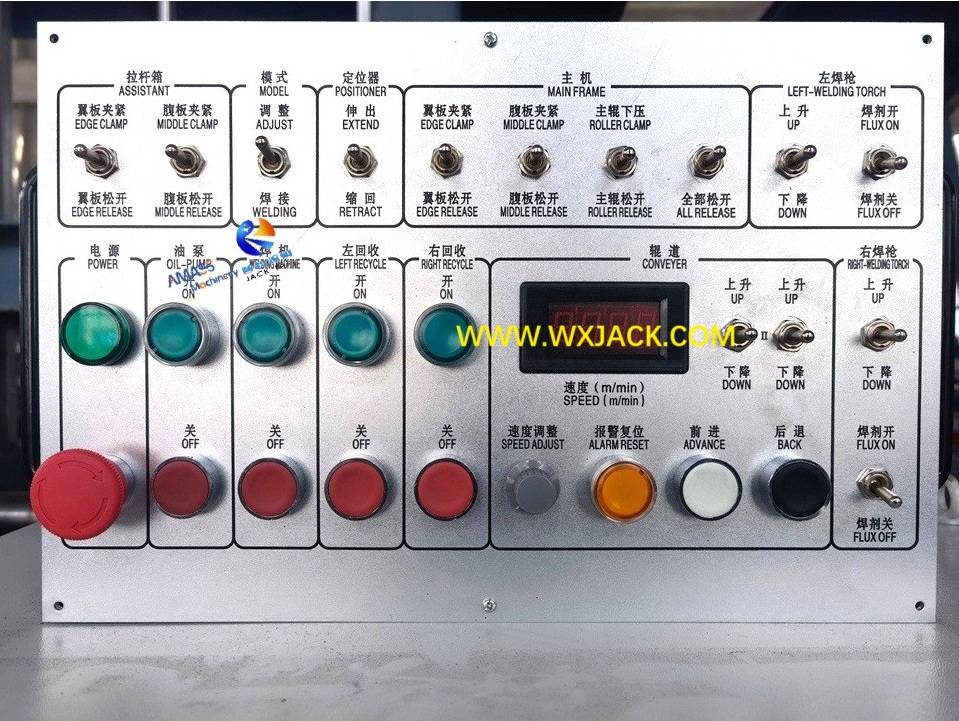

Parámetro técnico | Phj15/ 18/20 | ZHJ8015/ 8018/8020 | ||||
Máquina de producción automática de haz H | ||||||
Altura web | 200∼1500/ 1800/2000 mm | 200∼1500/ 1800/2000 mm | ||||
Espesor web | 5∼30 mm | 6∼32 mm | ||||
Ancho de brida | 200∼800 mm | 150∼750 mm | ||||
Estructura de la sección transversal | Simétrico y asimétrico | Solo simétrico | ||||
Manera de ensamblar | Cilindro de aceite hidráulico semiautomático con tornillo de plomo de giro manual | Cilindro automático de aceite hidráulico en espejo | ||||
Espesor de la brida | 6∼40 mm | |||||
Longitud de la pieza de trabajo | 3000∼15000 mm | |||||
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm | |||||
Velocidad de soldadura (Asamblea, enderezara lo mismo) | 200∼1200 mm/min. (VFD) | |||||
Tamaño de la máquina (L × W × H) | 28m × 4m × 4.6m | 28m × 4m × 4.9m | 28m × 4m × 5.1m | 28m × 4m × 4.2m | 28m × 4m × 4.5m | 28m × 4m × 4.8m |
Modo de trabajo | Manejo de material: a mano; Ensamblaje/ soldadura/ enderezado: automático; Pieza de trabajo |
