Máquina de ensamblaje de viga de autoalimentación Z20 con soldadura por tachuelas manuales

1. La aplicación de la máquina de ensamblaje del haz H de Z20:
2. La automatización de la máquina de ensamblaje de haz H de la serie Z de la serie Z:
3. La operación de ensamblaje automático en la máquina de ensamblaje del haz de la Serie H:
4. Parámetros técnicos de la máquina de ensamblaje de haz H de Z20:
Disponibilidad:
Cantidad:

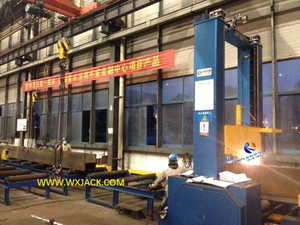

Antecedentes:    la vista de cierre en la máquina automática del modelo Z20 en la primera foto adjunta refleja la estructura detallada del cuerpo principal del equipo.



1. La aplicación de la máquina de ensamblaje del haz H de Z20 :

1) Modelo: Z20 es el modelo más grande del ensamblaje automático del haz H y la máquina de soldadura por tachuelas , que ofrece haz H de tachuelas con altura web de 2000 mm:

Sketch en Haz H terminado: ( Fig.1 )


Fig1 H Máquina de ensamblaje de haz H

2) Tarea de la máquina de soldadura de viga y viga de H grande  Z20 :

Trabajando junto con:

a)  máquina de soldadura de arco sumergida de haz LHA55Z o LHA5C H;

b) máquina de enderezado de haz HyJ e YTJ H Vigas;

Las tres máquinas, incluido el primer paso de la máquina automática Z20, producen un haz H de gran tamaño y resistencia (costura de soldadura con una altura de 12 mm arriba);

3) Equipo relacionado: en consecuencia, Wuxi Jack produce otro tipo de máquina de enderezado de soldadura de ensamblaje de haz de un haz en H, para producir servicio de luz y haz H de servicio medio. La contraparte de la máquina automática Z20 en esta familia de productos es la máquina de fabricación de haz de modelo  ZHJ20 :

Wuxi Jack ZHJ20 Manaina de fabricación de haz modelo H: ( Fig.2 )

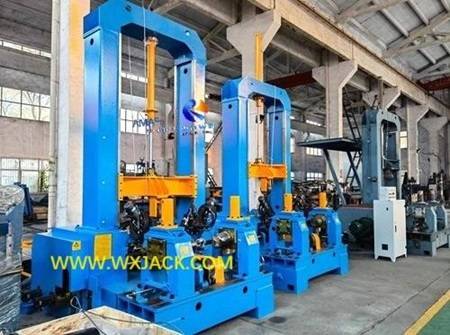

Fig2 IH Máquina de ensamblaje de haz 57


2.  Automatización de la Máquina de ensamblaje de haz H de la serie Z de la serie Z:

Con el modo de trabajo de soldadura manual de Co 2 , esta serie de la máquina de ensamblaje de haz H todavía está etiquetada como 'automática ', porque la máquina es una especie de equipo de control complicado, que integran las tareas de:

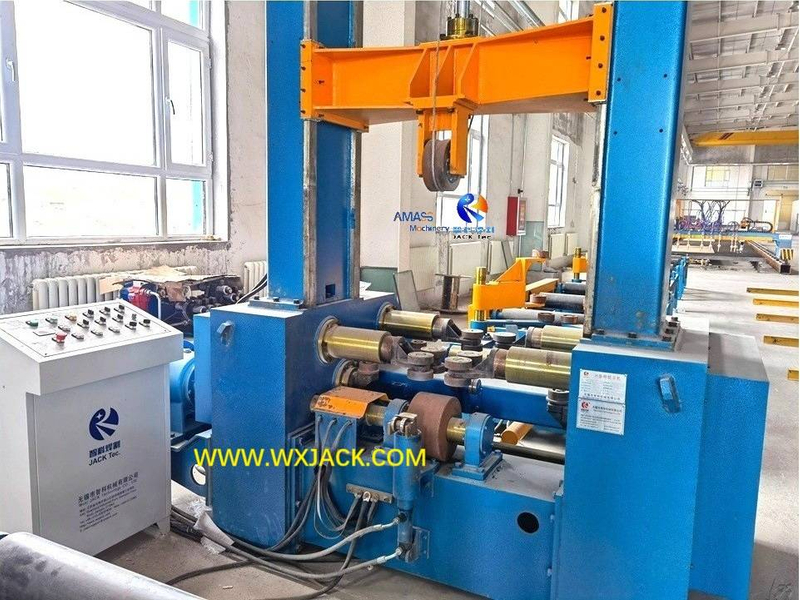

1) La pieza de trabajo de alimentación, envío y 180 ° volteando en Wuxi Jack H Máquina de ensamblaje del haz: ( Fig.3 )

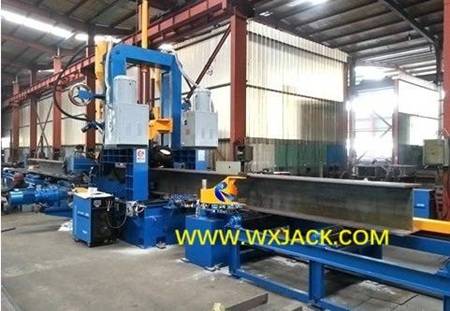

Fig3 H Máquina de ensamblaje de la viga 8

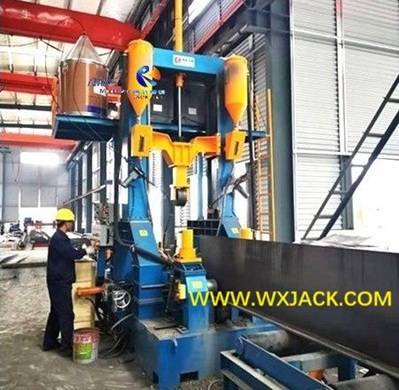

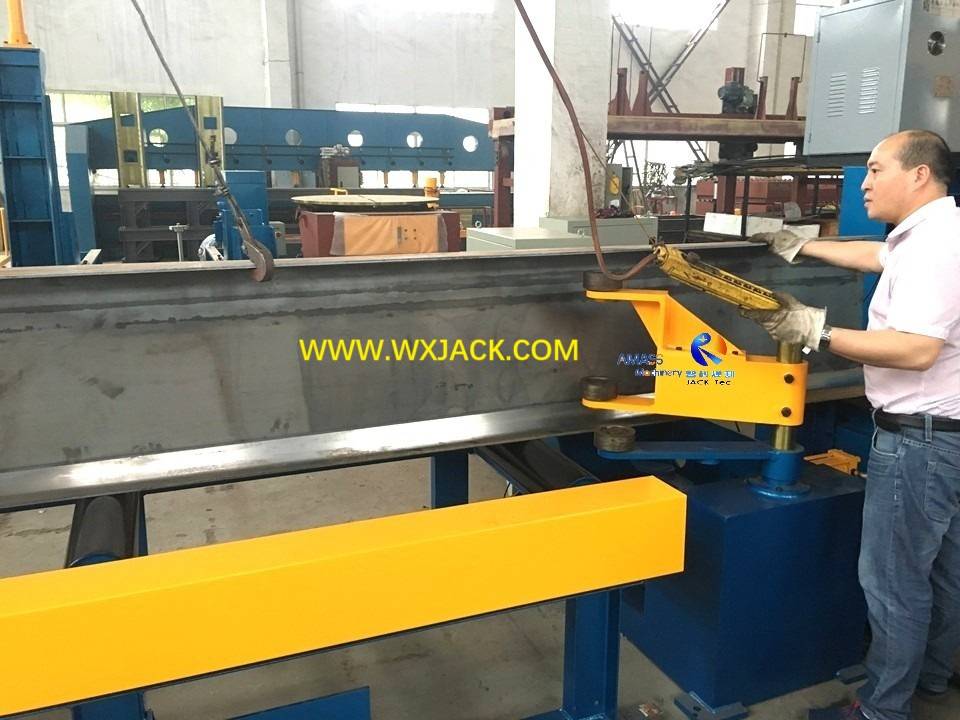

2) pieza de trabajo mantenida en posición vertical de su caída durante el funcionamiento de la máquina Wuxi Jack: ( Fig.4 )

Fig4 Máquina de ensamblaje de haz de Hi 12

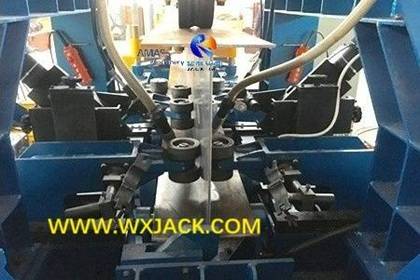

3) Posicionamiento de la pieza de trabajo, alineación, abrazadera y ensamblaje en Wuxi Jack Machine: ( Fig.5 )

 Fig5 Máquina de ensamblaje de haz Hi 153 IMG_1588

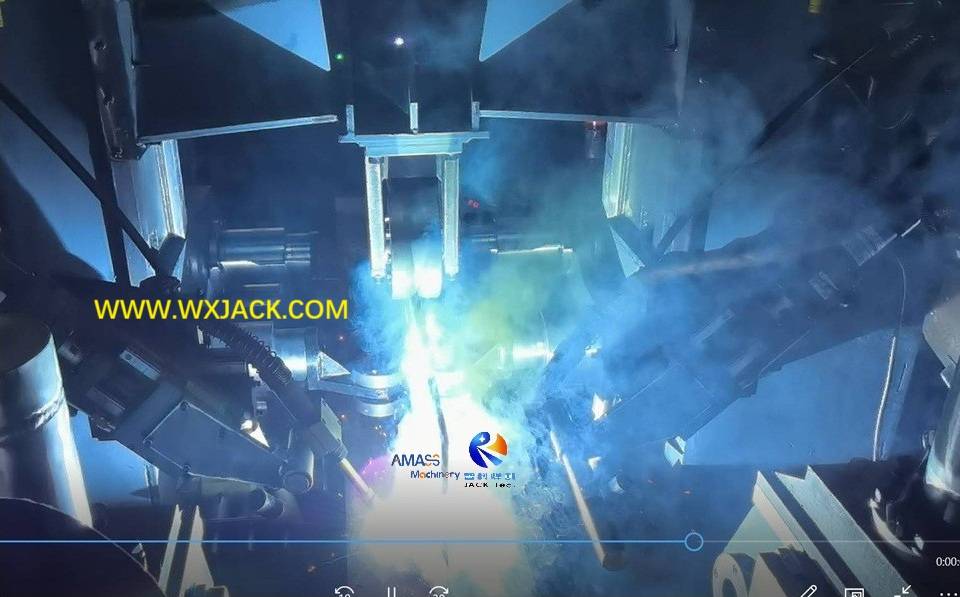

4) Soldadura de Co -Works -Works 2 en Wuxi Jack H Beam ensamblado y soldadura de tachuela: ( Fig.6 )

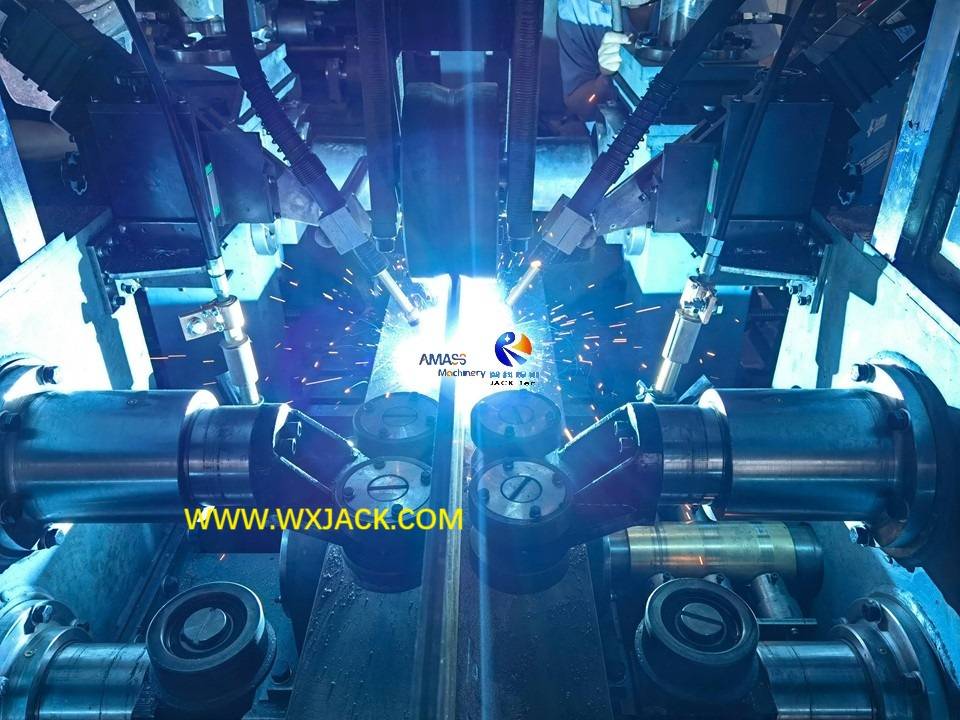

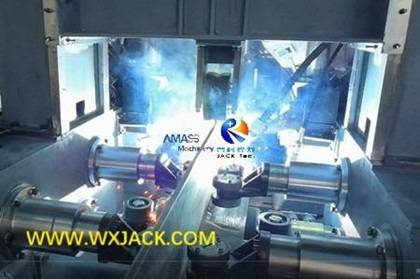

Fig6 IH Conjunto de haz y máquina de soldadura de tachuela 105

En un solo conjunto de equipos. Todos estos se manipulan con el sistema de control de la máquina automática.



3.  Operación de ensamblaje automática en la máquina de ensamblaje de haz de la serie Z:

Especialmente el proceso de alineación de brida y web, que es el trabajo de ensamblaje preciso en la máquina automática. Para darle una ilustración clara, consulte las dos imágenes como se muestra a continuación:

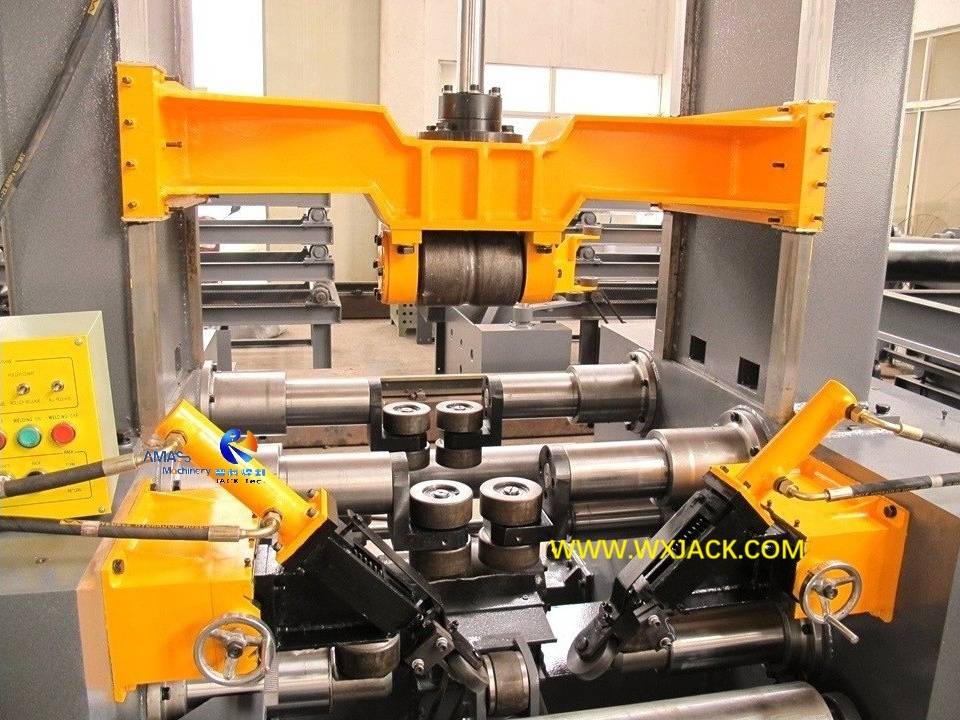

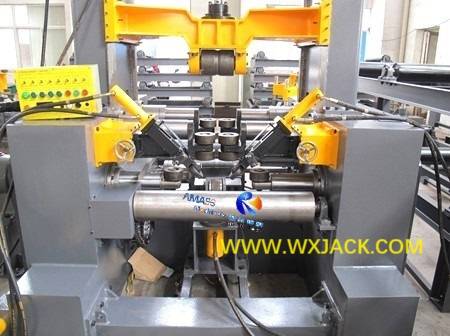

1) La unidad de ensamblaje fina en Wuxi Jack Máquina automática:   ( Fig.7 )

Fig7 IH Máquina de ensamblaje de la viga 7

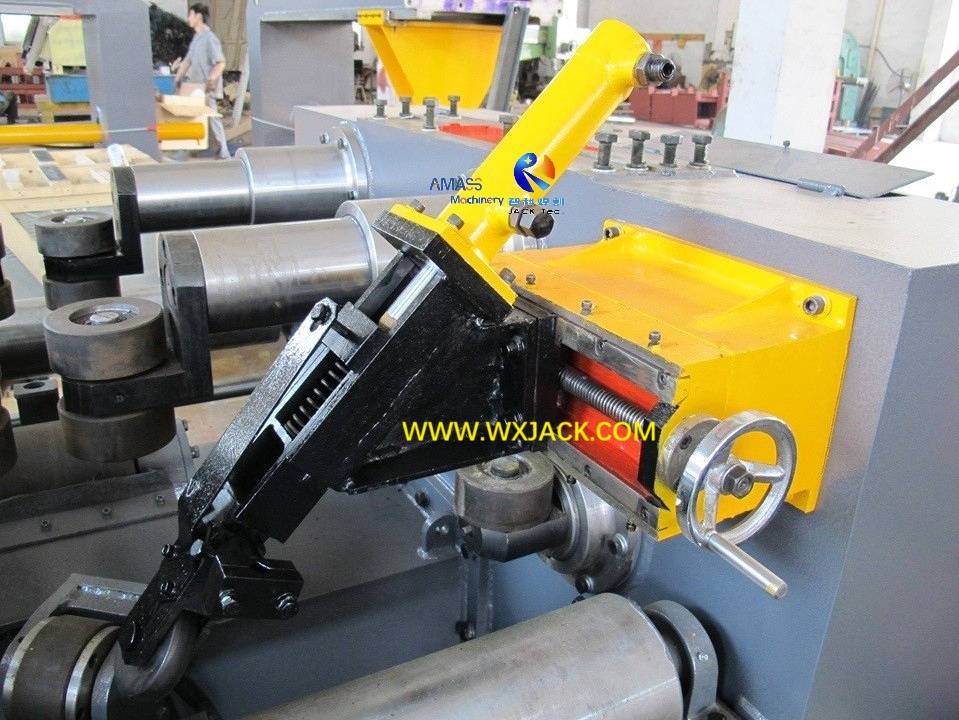

A partir de esta imagen, podemos observar la alineación web y los rodillos de sujeción (dentro del marco cuadrado de color rojo) de la máquina de ensamblaje del haz H:

a) Dos grupos de rodillos de alineación en un juego de máquina, parte delantera y parte posterior cada uno;

b) Para cada grupo, hay dos pares de rodillos de alineación, izquierda y derecha cada uno;

c) Para cada par, hay dos piezas de rodillos concéntricos, superior e inferior cada uno, ensamblado con el mismo eje;

d) En total, ocho piezas de alineación y rodillos de sujeción en un juego de máquina;

2) También se puede ver en la misma imagen, cada par de rodillos de alineación se guía con una cubierta guía a lo largo de la dirección hacia la izquierda y hacia la derecha. Dentro de cada una de estas cuatro cubiertas de guía se encuentran los tornillos para la transmisión;

3) Fuente de accionamiento de ensamblaje de la máquina de ensamblaje del haz IH:

Ahora verifique la imagen de la máquina como se muestra a continuación. El cilindro de aceite en la parte inferior izquierda de la imagen (dentro del marco cuadrado rojo) es para impulsar las ocho piezas de alineación y sujeción de rodillos mencionadas anteriormente a través del tornillo de plomo:

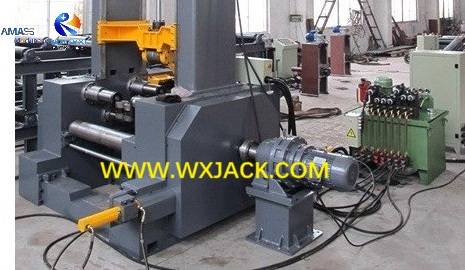

Cilindro de aceite hidráulico y estación de bomba de Wuxi Jack H Máquina de ensamblaje de la viga:  ( Fig.8 )

Fig8 Máquina de ensamblaje de haz Hi 4 IMG_7179

a) Garantía de precisión de ensamblaje: para los pasos de ensamblaje en esta máquina automática, el cilindro de aceite impulsa los cuatro tornillos de plomo dentro de las cuatro cubiertas de guía al mismo tiempo, convirtiendo los tornillos de plomo en la transmisión sincrónicamente;

b) Transmitir la pieza de trabajo: con la transmisión de los tornillos de plomo, las cuatro cubiertas guías viajan hacia la web de la pieza de trabajo en el mismo ritmo (dos desde el lado izquierdo de la web, y otras dos desde el lado derecho) en la máquina automática;

c) Productividad del ensamblaje: por lo tanto, a su vez, las ocho piezas de alineación y rodillos de sujeción viajan hacia la web al mismo ritmo (cuatro desde el lado izquierdo de la web y otras cuatro desde el lado derecho) en la máquina:

Proceso de ensamblaje en Wuxi Jack IH Máquina de ensamblaje del haz: ( Fig.9 )

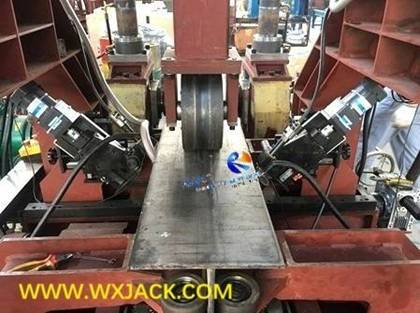

Fig9 IH Máquina de ensamblaje de haz 12

d) Cuesta de la pieza de trabajo firmemente: sobre las ocho piezas de rodillos tocan la web al mismo tiempo, mantienen y sujetan la web firmemente, cumpliendo la tarea de auto alineación de la web con brida en la máquina;

4) Pasos de proceso: El proceso de mención anterior ocurre dos veces por una pieza de haz H, para ensamblar primero en el haz de forma ⊥ y luego el haz de forma 工 después de eso.



4. Parámetros técnicos de la máquina de ensamblaje de haz H de Z20 :

Modelo

Autodenineación Z20 con soldadura por tachuelas manuales

H Máquina de soldadura de viga H

Potencia total

18.7 KW + 2 x 12.8kw

Presión de trabajo del sistema hidráulico

6 ~ 8 MPa

H Beam Web Ancho

200 ~ 2,000 mm

Rango de espesor web de h en haz

6 ∽ 32 mm

Rango de ancho de brida de haz H

200 ∽ 800 mm

Rango de espesor de brida del haz H

6 ∽ 40 mm

Rango de l longitud de haz

4,000 ∽ 12,000 mm

Max. H Peso de haz

20 toneladas.

Estilo de alineación web y brida

Autoconferencia, ensamblaje automático

Estilo de soldadura de tachuela

Soldadura por tachuelas manuales 2 por operadores
