Máquina de ensamblaje de haz de autoalición z20 con soldadura de tachuela automatizada

Pieza de trabajo terminada de la máquina de ensamblaje del haz Z20 H:
1. Chacteristic of Z20 Automatic Control H Beam Conjunto y máquina de soldadura por tachuelas:
2. Los beneficios con la máquina de ensamblaje de haz de auto -alineación Z20 con soldadura de tachuela automatizada:
3.
4. Parámetros técnicos de la máquina de ensamblaje del haz de control h de control Z20:
Disponibilidad:
Cantidad:

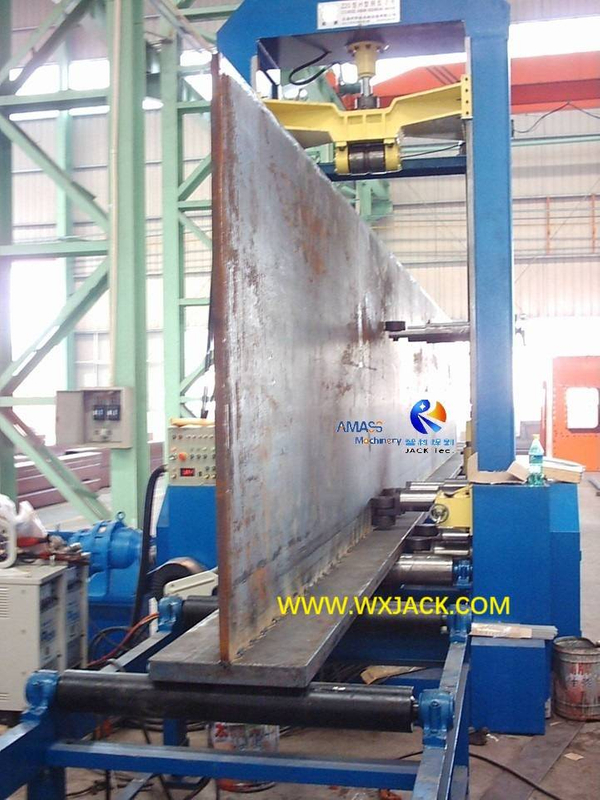

Pieza de trabajo terminada de la máquina de ensamblaje del haz Z20  H:

Como puede encontrar en la primera foto, este conjunto de modelo Z20 es un conjunto de máquina de producción de haz H de propósito de ensamblaje, que  producía una pieza de haz t soldadura, el producto medio terminado del haz H soldado.



1. Característica del Control Automático Z20 HAJO H VIDE Y MÁQUINA DE SOLDADA DE TACLLA:

1)   'High End ' Z20  H Máquina de viga y soldadura de tachuela:

 La máquina de ensamblaje automática de la alineación de la auto alineación del Z20 es el producto de gama alta de su tipo, debido a los siguientes factores:

A) El haz H más grande ensamblado y soldado de la máquina modelo Z20: la altura de la web H del haz H producido puede ser de hasta 2000 mm:

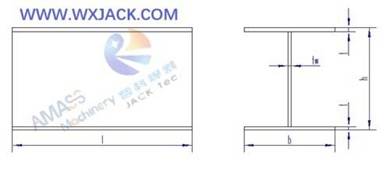

Bosquejo de h en el haz a ensamblar a partir de Z20 : ( Fig.1 )

Fig1 IH Máquina de ensamblaje de la viga 22

b) Unidad de trabajo central: la configuración avanzada para la unidad de funciones de brida y auto alineación web, así como 2 la fuente de alimentación de combustible de coS automática en la máquina:

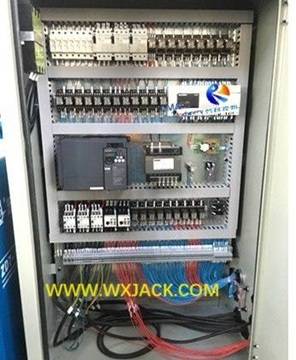

Plaza de control eléctrico de Wuxi Jack Z Models Máquina: ( Fig.2 )

Fig2 IH Conjunto de haz y máquina de soldadura de tachuela 11

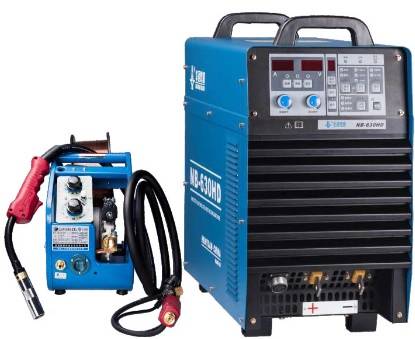

La fuente de alimentación de soldadura de Co 2 estará equipada con la máquina Wuxi Jack Z20, para soldadura de puntada de haz T y haz H: ( Fig.3 )

Fig3 Máquina de ensamblaje de haz Hi 65

2) Oferta comercial en la máquina de ensamblaje de haz Z20 I H:

Por lo tanto, el precio de la máquina modelo Z20 con soldadura automática de tachuelas es el más alto entre el grupo de productos del producto de la Serie Z. Ser específicamente,

a) máx. H Tamaño del haz:  Tomar otras configuraciones de todos modos para la máquina, la máquina modelo Z20 tiene una cita alrededor de 4% más alta que Z15;

b) Modo de control de ensamblaje: Tomar otras configuraciones de todos modos para la máquina, el tipo de ensamblaje de auto alineación, la máquina de ensamblaje de haz H de haz automático tiene una cita alrededor del 8% más alta que el tipo de ensamblaje de alineación manual;

c) Modo de soldadura: Tomar otras configuraciones de todos modos para el ensamblaje de haz de la Serie H y la máquina de soldadura de tachuela, la configuración de 2 la soldadura automática de CO Spot tiene una cita alrededor del 10% más alta que la CO de soldadura manual 2 ;

3) Resumiendo, la máquina automática Z20 es 22% ~ 25% más caro que el modelo Z15 de alineación manual con 2 soldadura por CO manual.



2.   Los beneficios con la máquina de ensamblaje del haz de auto -alineación Z20 con soldadura de tachuela automatizada:

Por otro lado, los puntos fuertes con la máquina de producción de haz H Z20 Control automático I Conjunto de haz y soldadura de táctica son:

1) Alta eficiencia: trabajo más rápido y más fácil sobre la alineación de la brida y la web para el operador. Por lo tanto, menos tiempo de ciclo del ensamblaje del haz H y la operación de soldadura por táctica en consecuencia;

2) Calidad de soldadura de tachuela superior: calidad de soldadura de táctea 2 consistente y estable de la pieza de trabajo entregada desde esta máquina automática en comparación con el trabajo manual;

3) manera operativa flexible: opciones múltiples flexibles en el estilo de trabajo de la máquina para 2 la velocidad de soldadura, longitud e intervalo de la costura de soldadura:

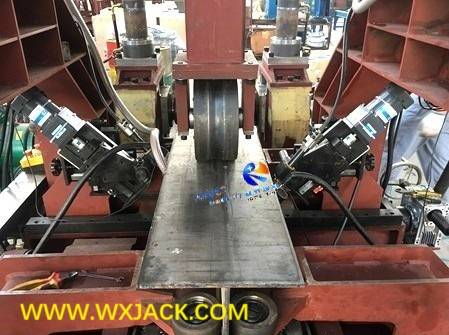

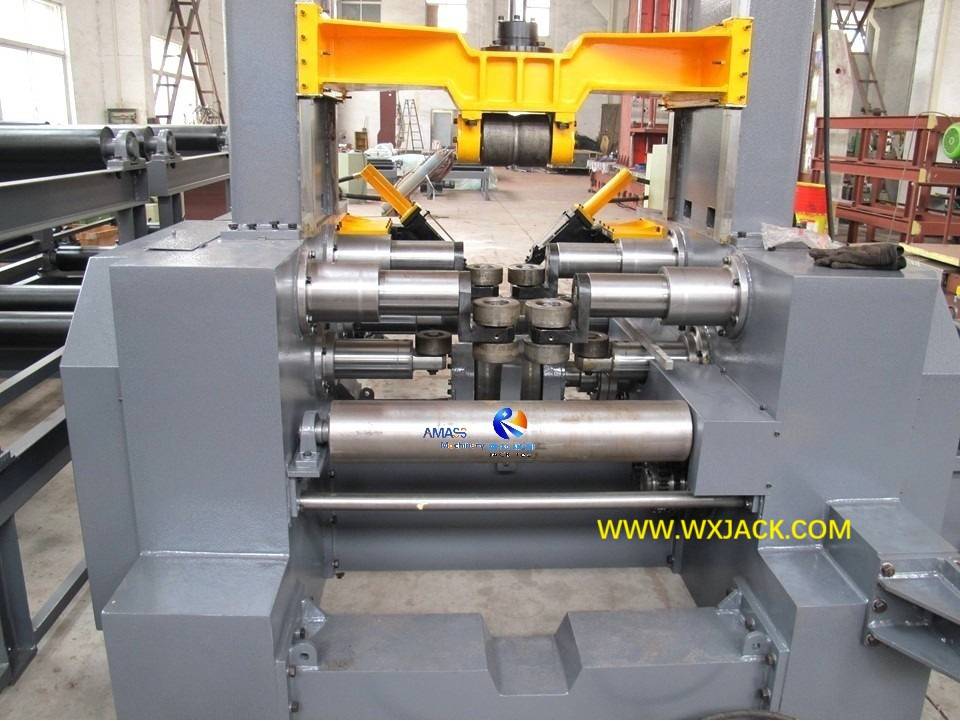

Vista sobre el ensamblaje y la soldadura de tachuela en Wuxi Jack I Máquina de soldadura y soldadura de tachuela: ( Fig.4 )

Fig4 IH Máquina de ensamblaje del haz 12

4) Opción de modelos adecuada: por lo tanto, para la configuración específica de la máquina de la serie Z, la elección entre el estilo de ensamblaje de auto alineación versus la alineación manual y 2 la soldadura automática versus la CO Spot manual es un compromiso para el cliente, dependiendo de su preferencia y qué factor gana más peso.



3 . 2

1) Donde se usa: Z20 es la  máquina de producción del haz C  Core H que se usa en ' Línea de producción de haz automático de alta resistencia al haz ' de H haz debido a su mayor especificación;

2) Qué modelo es más apropiado: la máquina de ensamblaje del haz Z20 H puede cubrir la soldadura H en la entrega del modelo Z15 y Z18 . Pero si la mayoría de la mayoría de la pieza de trabajo cae dentro del alcance de la altura web de 1500 mm y o 1800 mm, el modelo Z15 o Z18 es una mejor opción considerando el factor de rentabilidad;

3) En total, la selección en el modelo Z20 está determinada por cuánto porcentaje de haz H en el sitio del cliente tiene ancho web en el rango de 1800 ~ 2000 mm.



4.   Parámetros técnicos de la máquina de ensamblaje del haz de control h de control Z20 :

Modelo

Máquina de ensamblaje de viga de Autor alineación de Z20 con soldadura automática de tachuelas

Max. H Altura web de haz de haz

2,000 mm

Alcance del grosor web de h viga

6 ∽ 32 mm

Alcance del ancho de brida del haz H

200 ∽ 800 mm

Alcance del espesor de brida del haz H

6 ∽ 40 mm

Alcance de la longitud del haz H

4,000 ∽ 12,000 mm

Max. H Peso de haz

20 toneladas.

Potencia del transportador de entrada y salida

1.1 kW x 2

Potencia del motor hidráulico

4 kW

Longitud del transportador de entrada y salida

2.600 x 3 mm

Velocidad de soldadura de ensamblaje y táctica

500 ~ 6,000 mm/min., Ajuste continuo

Estilo de alineación web y brida

Autodalineación de ensamblaje automático

Estilo de soldadura de tachuela

Soldadura automática de tachuela CO2 controlada con PLC
