Máquina de ensamblaje de viga de autoalte h viga Z18 con soldadura automática de tachuelas

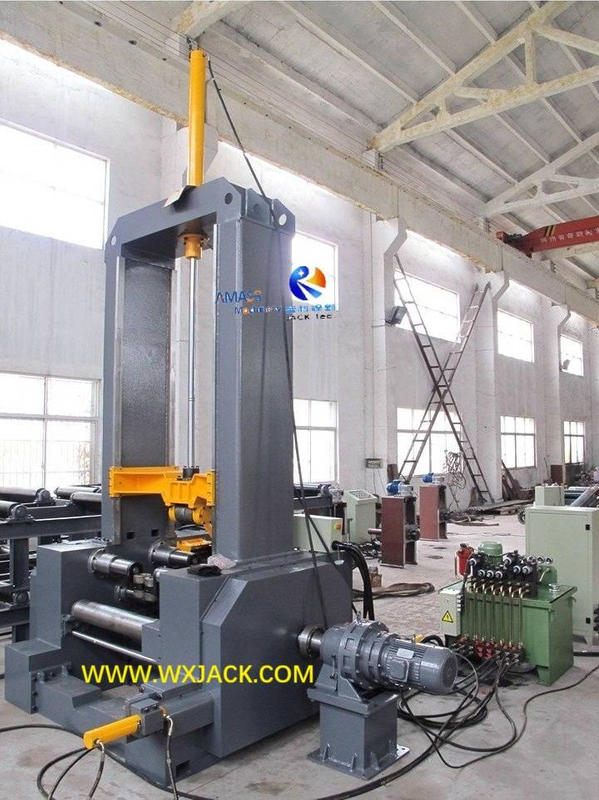

Instalación del sitio de la máquina de ensamblaje del haz del modelo IH del modelo Z18 :

1) Cadena de valor: el ensamblaje del haz del modelo H18  H y la máquina de soldadura de táctica de la primera foto adjunta se tomó en un sitio de clientes, durante su etapa de instalación y puesta en servicio;

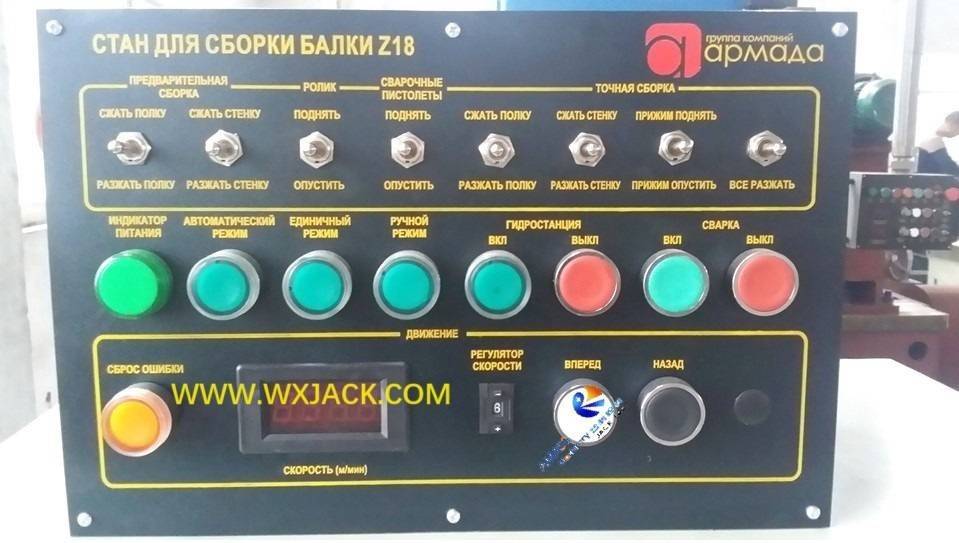

2) Unidades principales: puede encontrar su motor de conducción principal, estación de bomba hidráulica y placa de control a lo largo del marco principal de la máquina.

1.   Breve sobre la máquina de ensamblaje del haz H de alta precisión Z18 :

1) Características del tamaño:   este modelo es la máquina de alta precisión de tamaño medio, entre Z15 y Z20. Es desarrollado por Wuxi Jack basado en una extensa investigación del mercado y comentarios de los clientes:

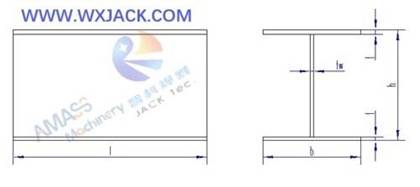

Indicación de w orkpiece en h en haz: ( Fig.1 )

2) La altura web de haz H más grande entregada desde la máquina modelo Z18 es de 1800 mm;

3) El modelo de contraparte de  la máquina de ensamblaje del haz Z18 I:

a) En la serie Phj Serie 3 en 1 h de ensamblaje de haz de viga, la máquina de enderezado de soldadura es PhJ18 y ZHJ18 Modelo;

b) En LHA/ LHT/ LHC Serie H haz de soldadura de arco sumergido de haz se puede ser una máquina de sierra de haz de lht h.;

3)   Puntos fuertes técnicos del  ensamblaje del haz H y la máquina de soldadura de táctica:

Obtener beneficio de su proceso de ensamblaje controlado con precisión, que incluye:

a) Primera etapa de posicionamiento  rugoso y ajustado;

b) Actualidad precisa de la segunda etapa (verifique a continuación dos bocetos),

Esta máquina de alta precisión puede ensamblar en el haz H con el mejor grado de precisión, cumpliendo con el requisito más estricto del cliente:

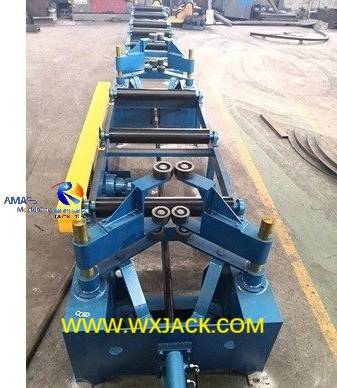

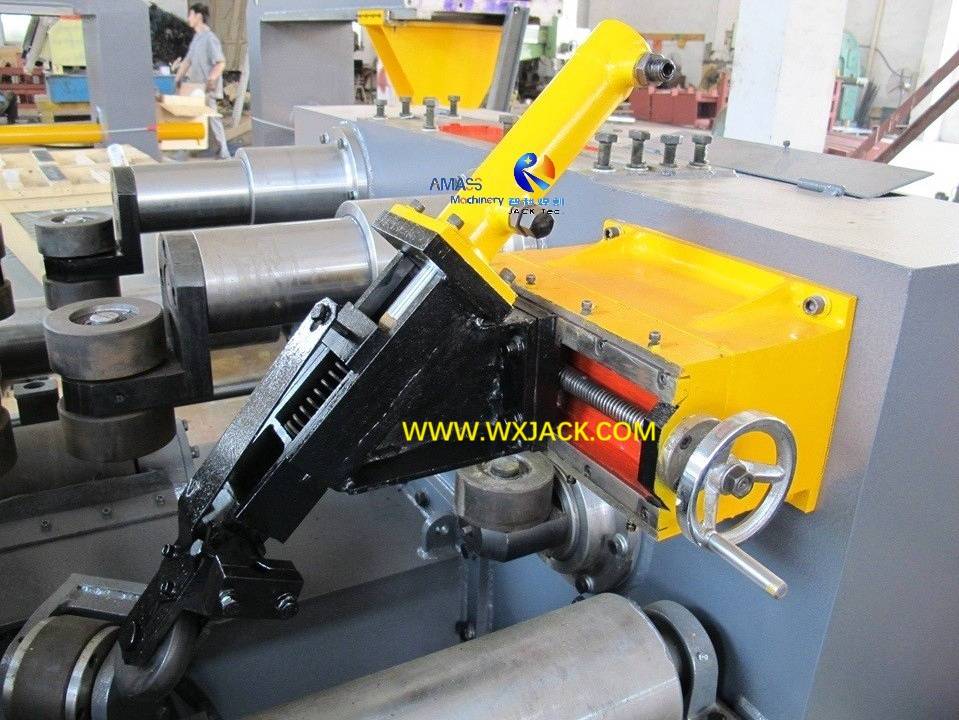

El primer conjunto de la etapa: caja de la varilla de tracción a lo largo del transportador de entrada de la máquina:    ( Fig.2 )

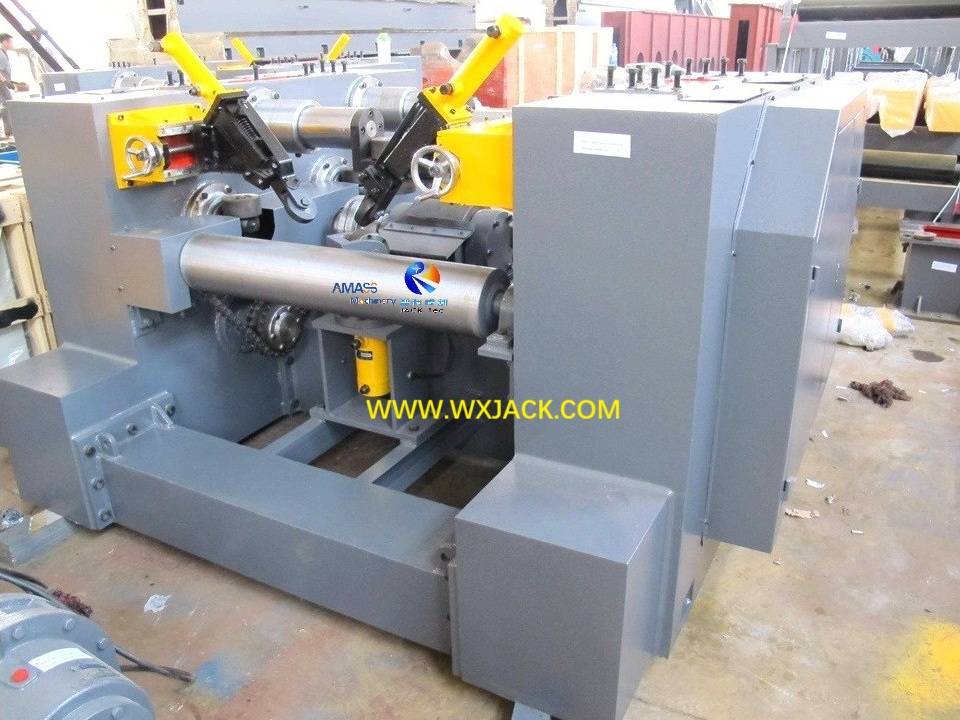

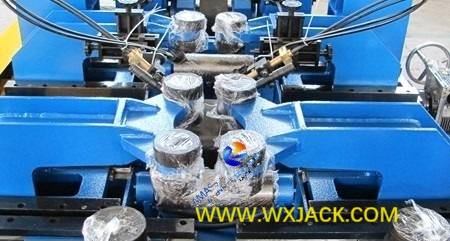

El ensamblaje de etapa preciso en la máquina:  ( Fig.3 )

2.   Breve sobre la alineación de bridas y la web con la serie de haz H de alta precisión de la serie Z y máquina de soldadura de táctica:

1) El accionamiento hidráulico en el proceso de ensamblaje: debido a la fuerza pesada necesaria, el posicionamiento y la alineación de las bridas y la web en esta máquina de ensamblaje del haz i se accionan con transmisión hidráulica, con ambos lados sujetos y alineados sincrónicamente, asegurando un control preciso en la red y la brida de h viga con diversas especificaciones::

Cilindros de aceite hidráulico de la máquina: ( Fig.4 )

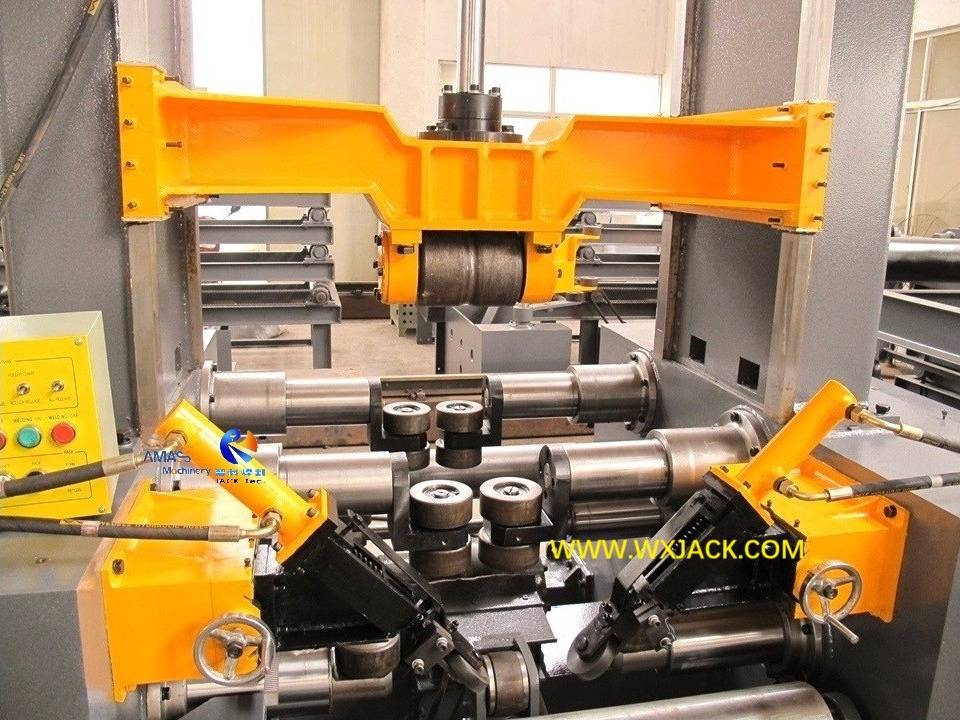

2) Garantía de ensamblaje precisa: en esta máquina de ensamblaje de haz H de alta precisión, la alineación automática es precisa, para el lote de piezas de trabajo con la misma especificación, no es necesario hacer ajustes cada vez (el rodillo excéntrico se usa para un ajuste de la cima, ver a continuación boceto):

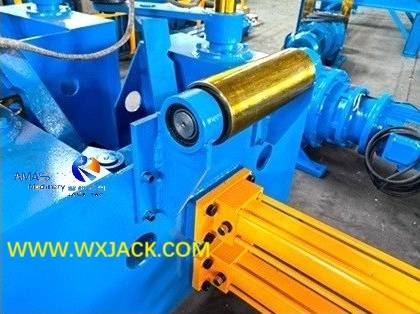

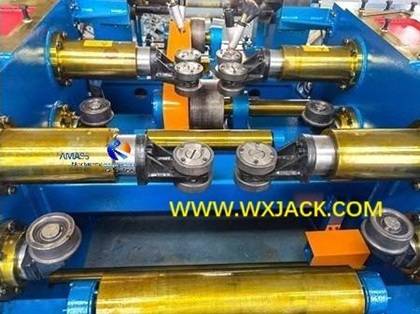

Grupo de rodillos excéntricos para un ensamblaje preciso:  ( Fig.5 )

3) Contrato en un ensamblaje confiable: durante el período de operación, los bastidores de detención impulsados ​​con el sistema hidráulico en el borde del haz H juegan el papel de garantizar la alineación perfecta en el borde de la web y las bridas:

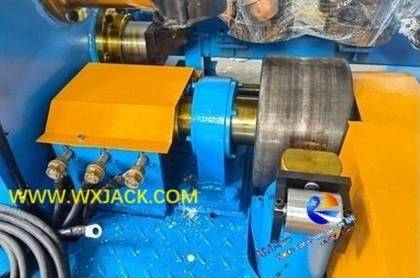

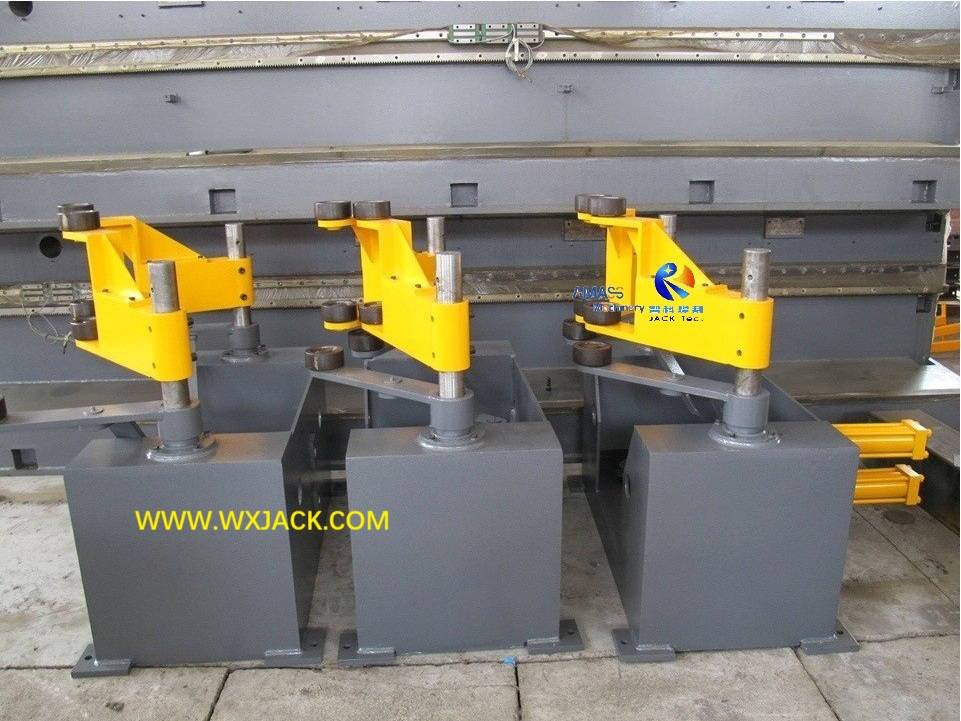

Paradas de estantes para el ensamblaje del haz H: ( Fig.6 )

3. Breve sobre la unidad automática de soldadura de manchas de la máquina de ensamblaje del haz H de alta precisión Z18 :

1) Unidad de rastreo de arco de soldadura de la máquina de ensamblaje del haz Z18 H:

La unidad de rastreo de arco de soldadura del sistema automático de soldadura por puntos en la máquina modelo Z18 se conduce con cilindro de aceite de servicio ligero, sin necesidad de usar aire comprimido;

2) Fuente de alimentación de soldadura ₂ de CO del conjunto del haz Z18 H y la máquina de soldadura de tachuela:

a)  La marca de la ₂ fuente de alimentación de soldadura equipada en la máquina tiene dos opciones de Huayuan NB-350 chino y Japón Panasonic KR-350; (Consulte los bocetos a continuación)

Fuente de alimentación de soldadura ₂ de Co Chinese Huayuan en la máquina: ( Fig.7 )

Fuente de alimentación de soldadura ₂ de Co Panasonic en Japón en la máquina: ( Fig.8 )

b) Fiabilidad: Ambas marcas tienen un rendimiento estable que se han probado y validado durante un período largo utilizando, lo que representa un rendimiento confiable de la máquina;

C) Diferencia de precios:   el Huayuan NB-350 tiene un 40% menos de cotización que el Japón Panasonic KR-350.

4.   Parámetros técnicos de la máquina de ensamblaje del haz H de alta precisión Z18 :
