Máquina de ensamblaje de haz H Z15 ~ Z20 con soldadura por tachuela

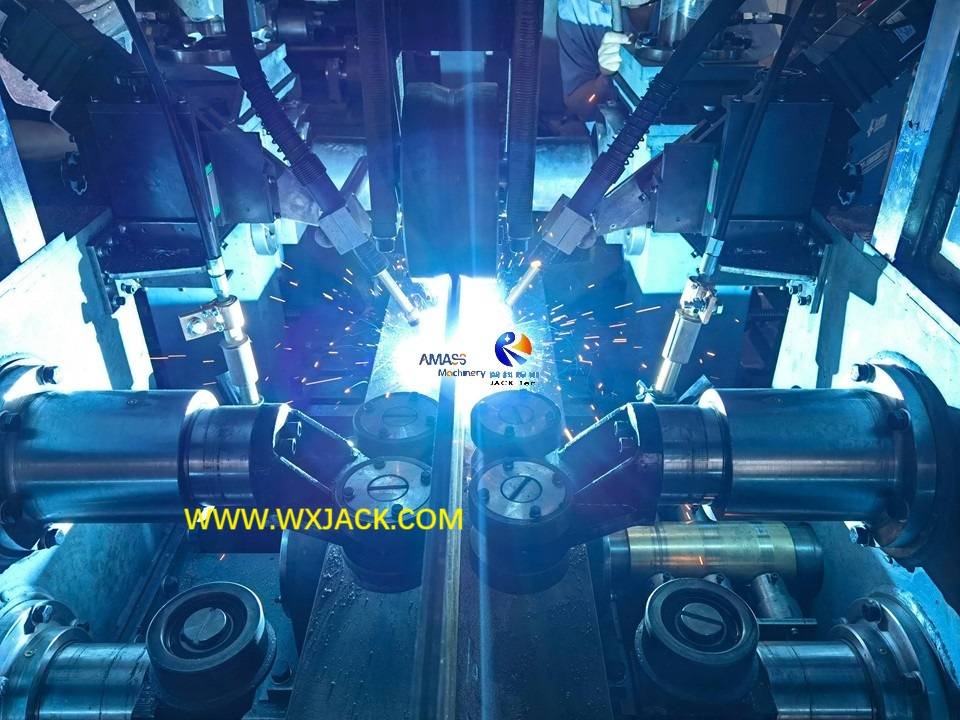

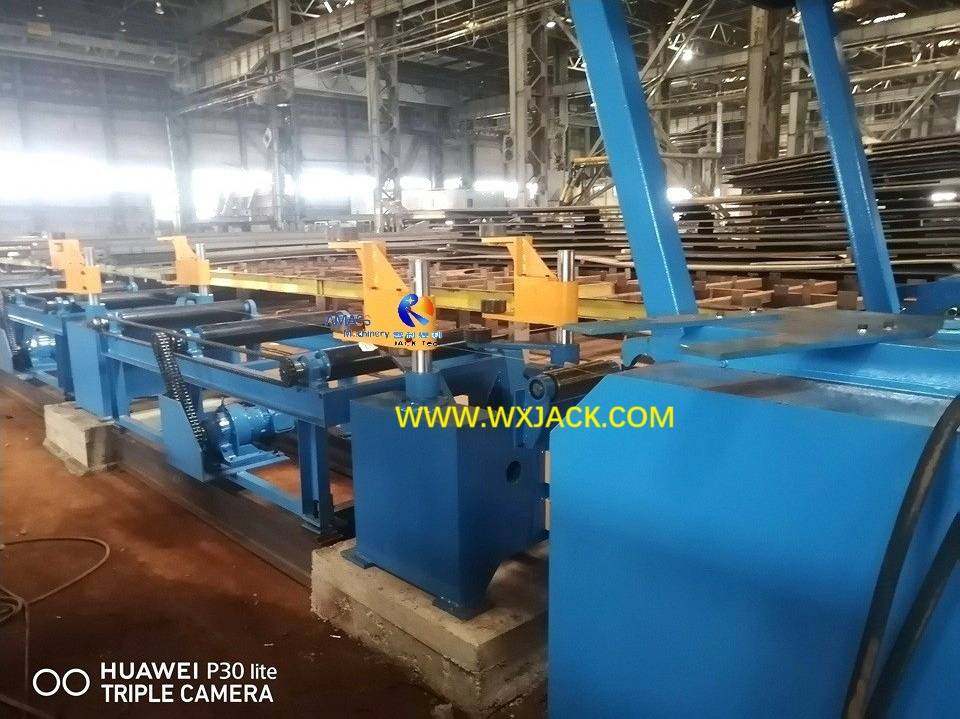

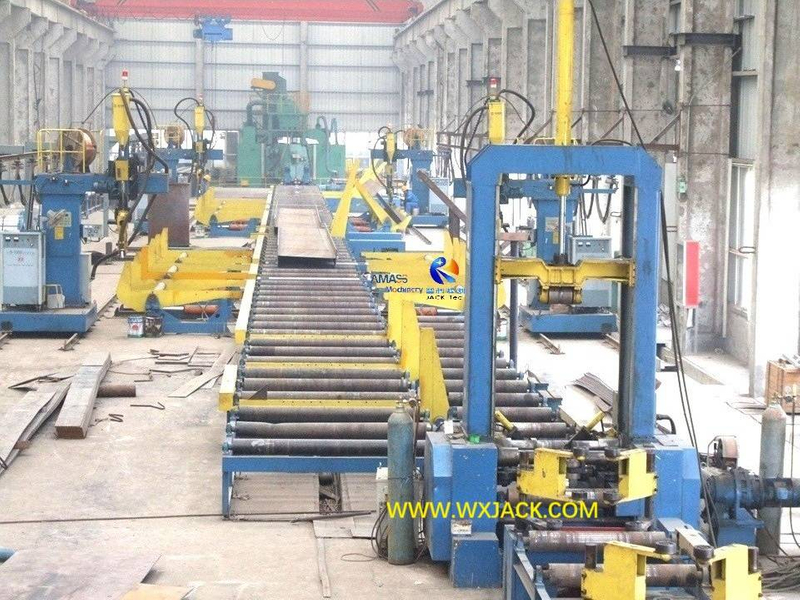

Antecedentes: la máquina de ensamblaje de haz H automatizada en la primera foto también fue tomada de una  línea de producción automática de haz de H de un gato Wuxi.

1. Uso  de la máquina de ensamblaje del haz H Z15 ~ Z20 Automatizado:

1) Salida: Z15 ~ Modelos Z20 El ensamblaje de haz H y la máquina de soldadura de táctica automatizada es un grupo típico de la máquina de producción de haz H, que produce un producto medio terminado de soldadura H haz:

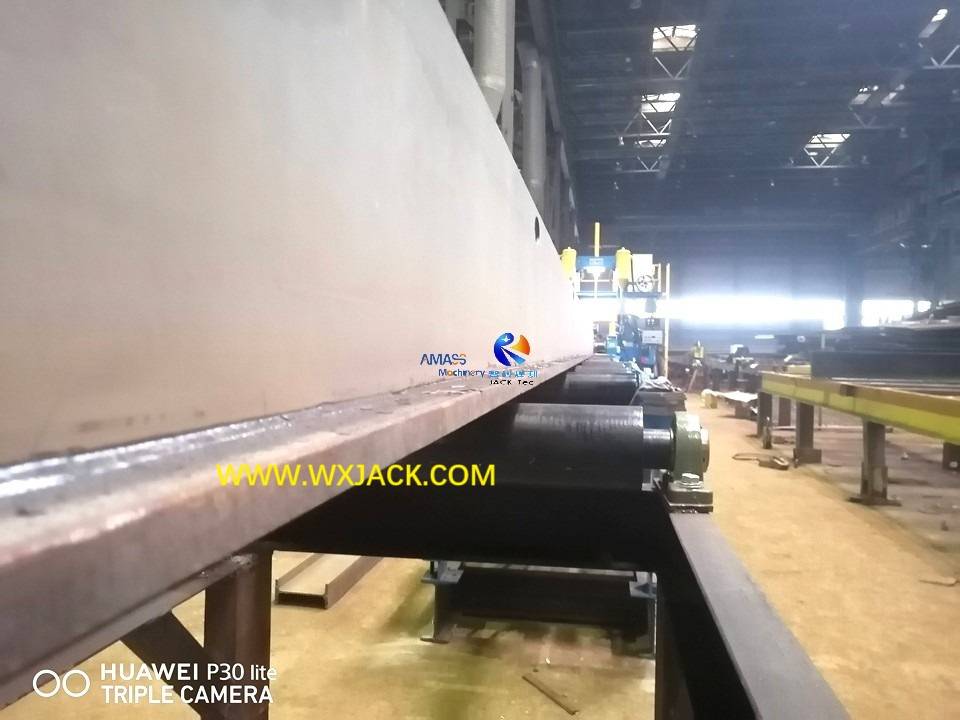

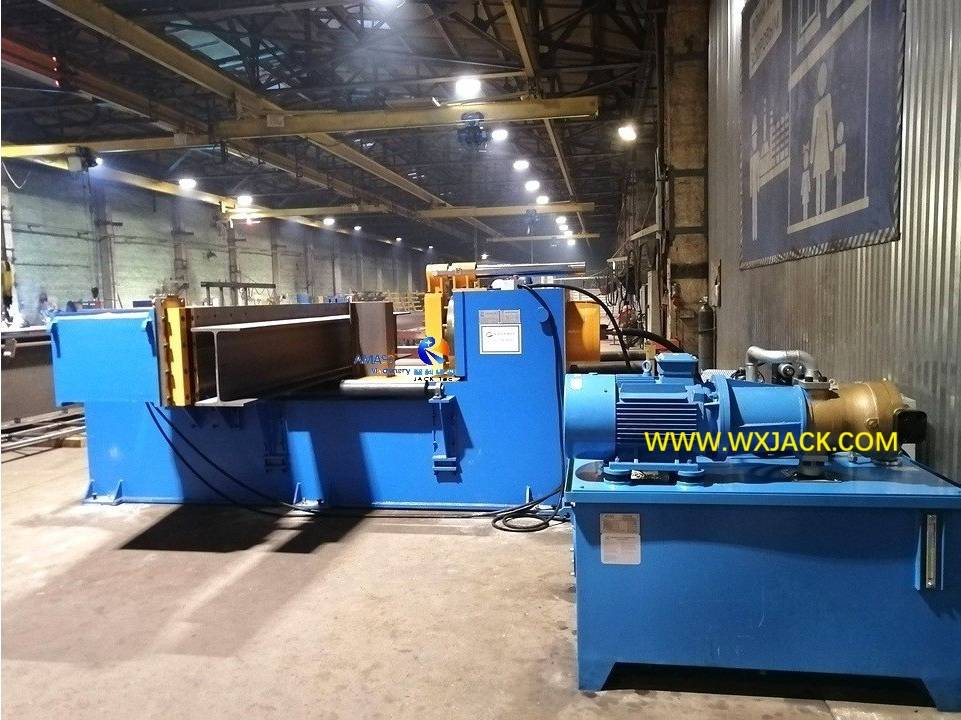

Indicación en el haz H ensamblado de la máquina: ( Fig.1 )

2) Máquina posterior: como puede observar desde la primera foto, la máquina de sierra de haz LHC H desplegada en la siguiente estación de esta máquina de modelos Z15/ Z18/ Z20;

3) Unidad central de accionamiento hidráulico en la máquina de ensamblaje de haz de alta viga:

a) Esta serie de Z15 ~ Z20 también cubre una máquina automática de unidad hidráulica;

b) corriente principal en la unidad: hoy en día representa la mayoría de la operación de ensamblaje de haz H y soldadura de táctica, beneficiándose de las ventajas de calidad alta y persistente, así como ahorrar un costo variable de mano de obra manual, como discutimos en el producto anterior de la máquina automática 'Z15 ~ Z20 con soldadura de tachuela ';

c) Esta es la razón por la que usamos grandes secciones de la familia de productos de la máquina de ensamblaje del haz H para presentarla.

2. Los tres modos de trabajo en la máquina de ensamblaje de haz de I automatizada:

En la sección del producto anterior, mencionamos los tres modos de trabajo de manual / sencillo / automático en la máquina. Aquí lo exploraremos con más detalle:

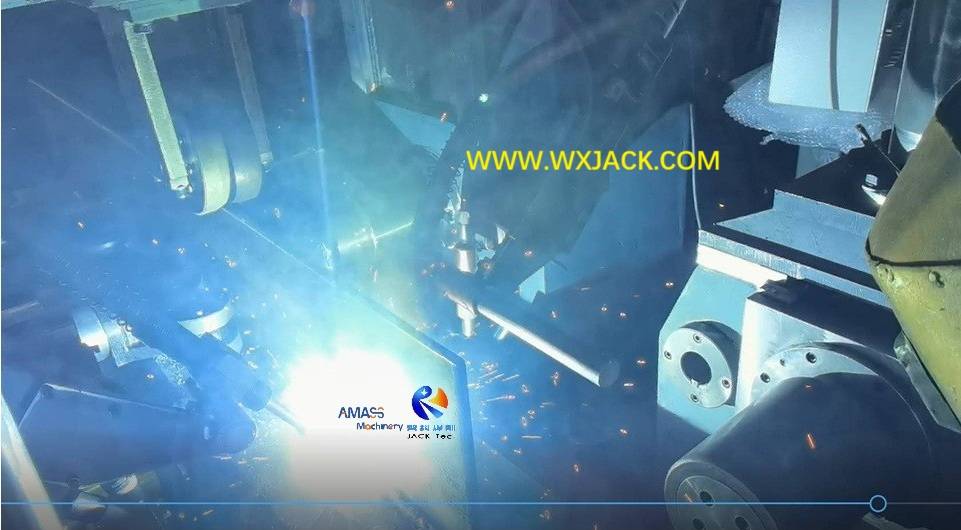

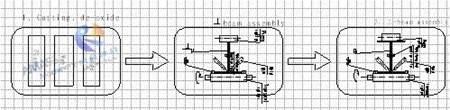

3 Pasos de proceso críticos operados para el ensamblaje del haz H y la soldadura por tachuelas: ( Fig.2 )

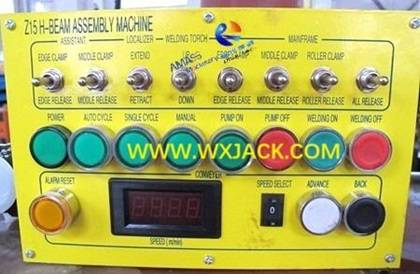

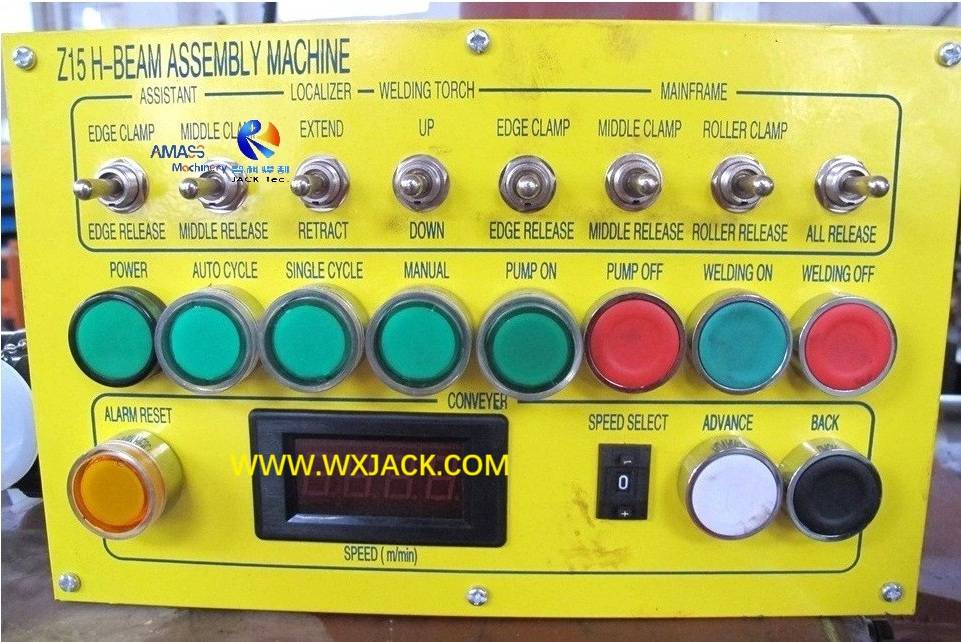

Selección de botones para 3 modos de trabajo para el ensamblaje del haz H: ( Fig.3 )

1) Modo manual en la máquina de ensambla de haz H automatizada:

Este es el modo de trabajo predeterminado de la máquina. Lo que significa que la máquina funciona en modo manual automáticamente después de encender;

Este modo es para prueba, puesta en marcha y problemas de disparo de la máquina;

Con el inicio de la bomba de aceite, la máquina tendrá operaciones de:

a) hacia adelante y hacia atrás del transportador de accionamiento, entrada y salida;

b) abrazar y soltar en el cilindro de aceite del sistema de varilla de tracción;

c) prensa y liberación del rodillo de pórtico;

d) comenzar en cilindro de aceite de brida y unidad de alineación web;

e) extensión y retiro de la unidad de posicionamiento;

f) hacia arriba y hacia abajo de la antorcha de soldadura;

g) Inicio y parada de la fuente de energía de soldadura;

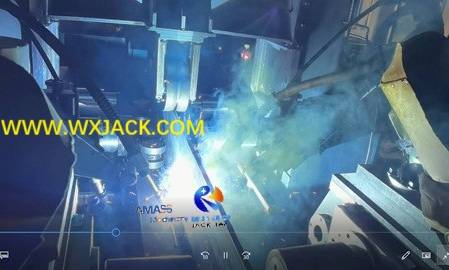

2) Ciclo único en la máquina de ensamblaje de haz H automatizada:   ( Fig.4 )

A)  Definición : esta máquina de producción automática de haz H soldga un segmento de la costura de soldadura durante el período T, y avanza el haz H de los ensamblado a una distancia al mismo tiempo. Esto se llama un solo ciclo de la máquina;

b) Parámetros del proceso: utilizamos VL (Velocity Bajo) para la velocidad del transportador durante la soldadura; Y VH (Velocity High) para la velocidad del transportador durante el viaje inactivo; Período T1 significa ciclo de soldadura;

c) Segmento de soldadura: dentro del período T1 del conjunto del haz H, el transportador envía h haz hacia adelante en el inversor control de velocidad ajustable VL; Mientras tanto, la fuente de alimentación de soldadura termina un segmento de costura de soldadura en la pieza de trabajo;

d) segmento inactivo: durante el período t-t1, la fuente de alimentación de soldadura de la máquina deja de funcionar, y el transportador envía el haz H a una distancia en velocidad VH;

e) Por lo tanto, termina una vez de un solo ciclo en la operación de la máquina de modelos Z15 ~ Z20;

3) Ciclo automático en la máquina de ensamblaje de haz H automatizada:

a)  Definición : la ejecución automática y continua de un solo ciclo es el ciclo automático.

b) Comience en el ciclo automático: con el arranque de la bomba de encendido y la bomba de aceite, sin importar que la máquina esté en modo manual o en modo de ciclo único, simplemente presione el botón Auto Cycle en el colgante de operación, la máquina se cambiará al ciclo automático;

c) Ciclo automático continuo: si la operación de la máquina de producción automática de haz H es correcta y se ajusta al requisito de la tecnología de procesos de soldadura, toda la pieza de h en el haz se puede ensamblar y soldar en el modo de ciclo automático .

3. Parámetros técnicos de la máquina de ensamblaje del haz H Z15 ~ Z20 Automatizado:
