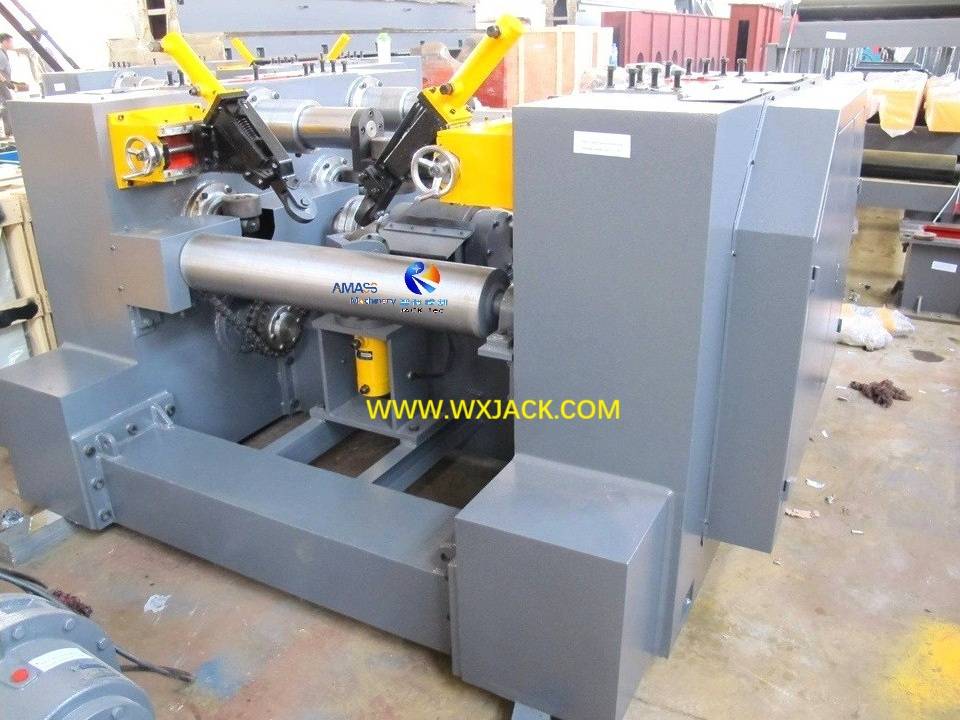

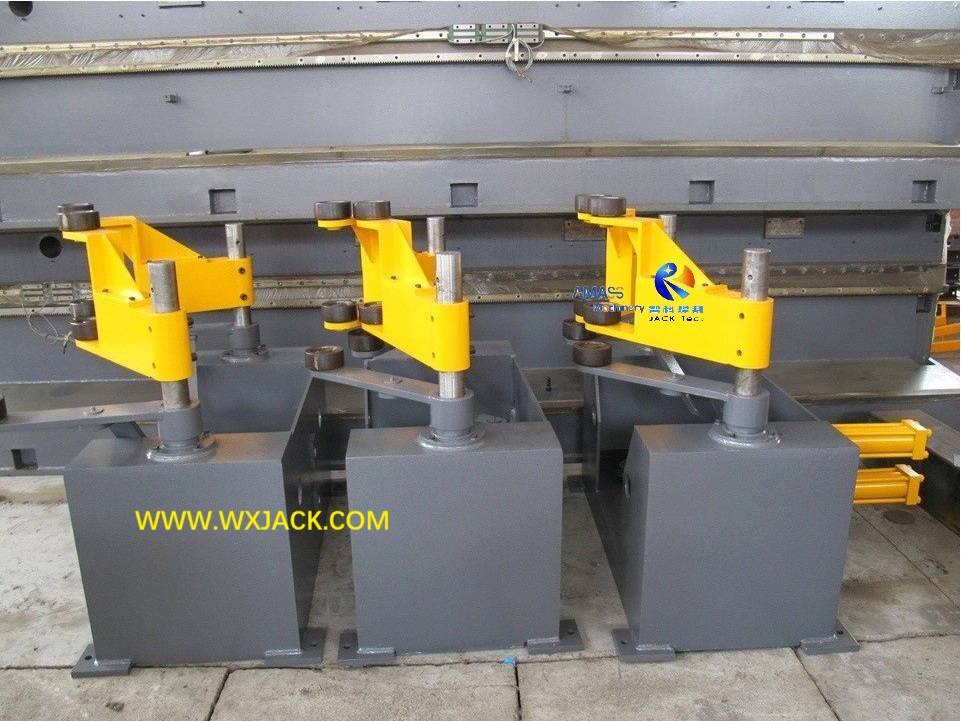

Máquina de ensamblaje de haz de la serie Z de alta calidad con soldadura por puntos

1. Aplicación de la máquina de ensamblaje de haz de H de la serie Z:

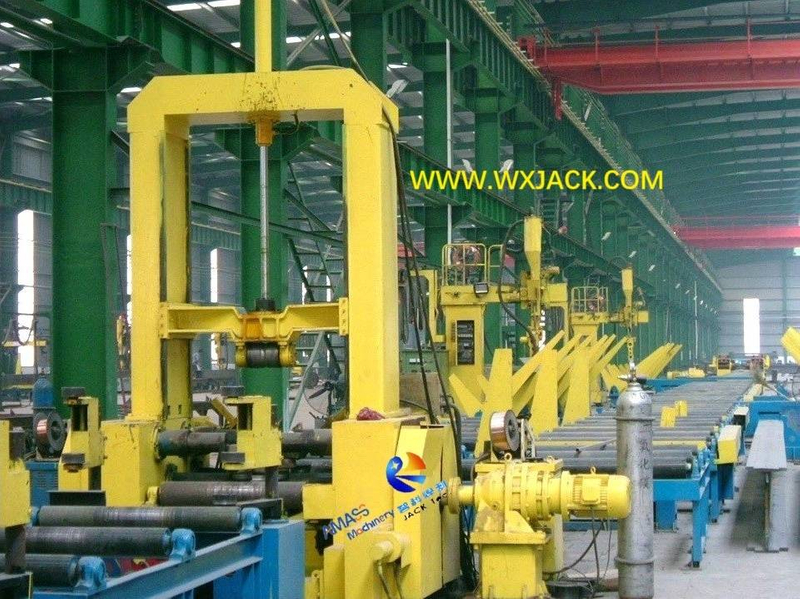

1) Antecedentes: la primera foto adjunta representa el sitio de aplicación típico del grupo de máquinas de Jack Wuxi: línea de producción de haz H altamente automática;

2) Máquina de producción de haz H  relacionada :

Como puede encontrar en la primera foto, las otras máquinas siguen el ensamblaje del haz H:

a) Estructura de acero de 90 ° de acero replanteo;

b)  máquina de soldadura de arco sumergido de haz de lhc h.

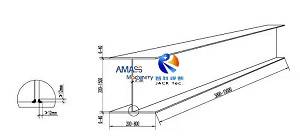

Sección transversal de la soldadura terminada H Viga: ( Fig.1 )

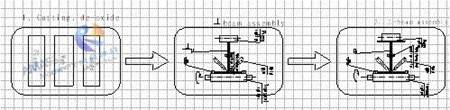

Ruta de proceso del ensamblaje del haz H y soldadura por tachuela: ( Fig.2 )

2. Manual versus ₂ soldadura automática de Co en la máquina de ensamblaje del haz automático I:

1) Ventaja de ₂ la soldadura automática de Co en la máquina de ensamblaje del haz H:

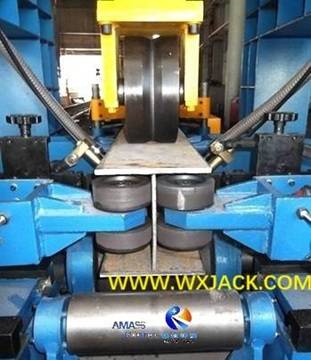

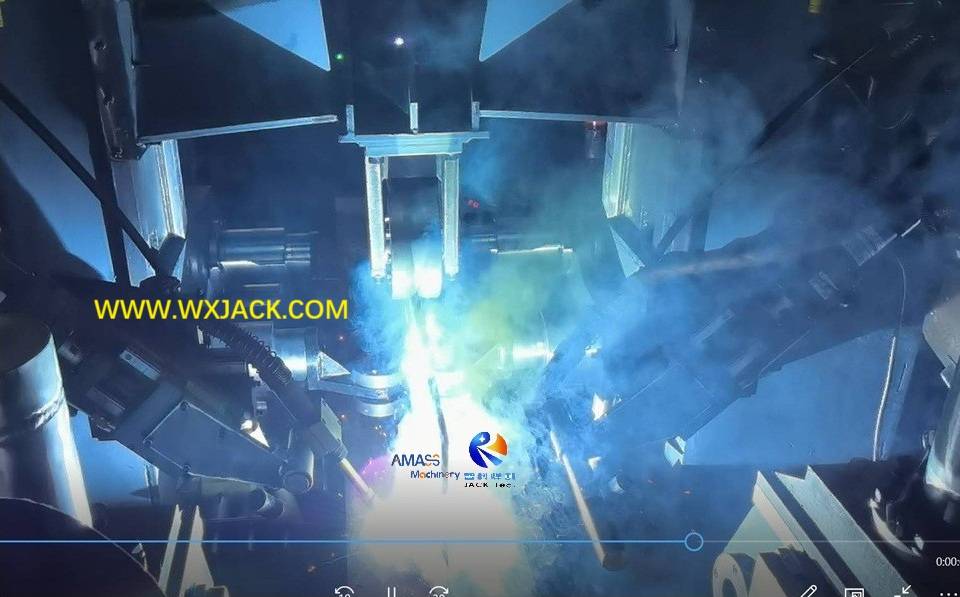

Conjunto automático de haz H y operación de soldadura de táctica: ( Fig.3 )

a) Aumento de la productividad: para producir el mismo tamaño del haz H, la máquina automática tiene una eficiencia de producción 15% mayor que la de los equipos de modelos manuales;

b) Ventajas del modo automático:

Por estas razones, recomendamos la máquina de modo automático al cliente cuando compren esta máquina de producción de haz H, debido a las siguientes razones:

(1) Ahorro de costos de mano de obra: un conjunto de máquina de ensamblaje de haz H automático solo necesita un operador para cuidar el proceso de producción, en lugar de dos operadores en la máquina de modo manual;

(2) Operador elegible más fácil de encontrar: el requisito de la capacidad del operador en la máquina de modo manual es mucho más estricto que el operador de equipos automáticos, a la vista de la habilidad y la experiencia de soldadura;

(3) Garantía de calidad: esta máquina de producción de haz de H ofrece haz H terminado con calidad más estable y consistente que la del equipo manual, de modo que se involucra menos trabajo de inspección;

(4)   Actualización de tecnología de proceso flexible: más flexible en términos de lógica de control de la máquina: para futura expansión o actualización, debido al control suave del PLC, en lugar del circuito de retransmisión con cableado duro;

En este sentido, desde el punto de vista del cliente,  la máquina de ensamblaje del haz H automático puede pagarse más rápido que el equipo manual;

2) Ventaja de la soldadura manual de CO ₂ en la máquina de ensamblaje del haz H:

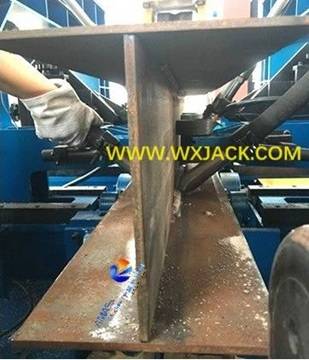

Trabajo del operador en ₂ la soldadura de CO Spot:  ( Fig.4 )

a) Mejor tasa de utilización en ₂ la fuente de energía de soldadura : el cliente puede usar las fuentes de energía existentes propias, en lugar de dos conjuntos de nuevos como en el caso de la máquina de modo automático;

b) Minimizar el afecto negativo de la mala operación: si existe un problema con el programa PLC, un lote de haz H no calificado ya puede haberse producido a partir de la máquina de modelo automático, en comparación con posiblemente una o dos piezas en la máquina de ensamblaje del haz manual I: la pérdida es mucho menos;

c) Modo único primero: esta es la razón por la que sugerimos que el cliente se ejecute en el modo de prueba en modo único antes de transferir al ciclo automático , al inicio de la operación de ensamblaje del haz H.

3.  Sistema hidráulico en el conjunto del haz y la máquina de soldadura de tachuela :

1) Importancia del sistema hidráulico en la máquina de ensamblaje del haz H:

a) Principio de trabajo: desde la perspectiva del control y la potencia, la máquina de modelos Z15 ~ Z20 con soldadura por tachuela se controla esencialmente con un inversor eléctrico PLC y un inversor AC para su control lógico de trabajo y control de velocidad, y se alimenta con cilindro hidráulico para su trabajo de ensamblaje;

b) Importancia: por lo tanto, el sistema hidráulico de la máquina es de vital importancia, ya que la fuente de energía impulsora del haz H se ajusta;

2) Composición del sistema hidráulico en la máquina de ensamblaje del haz H:

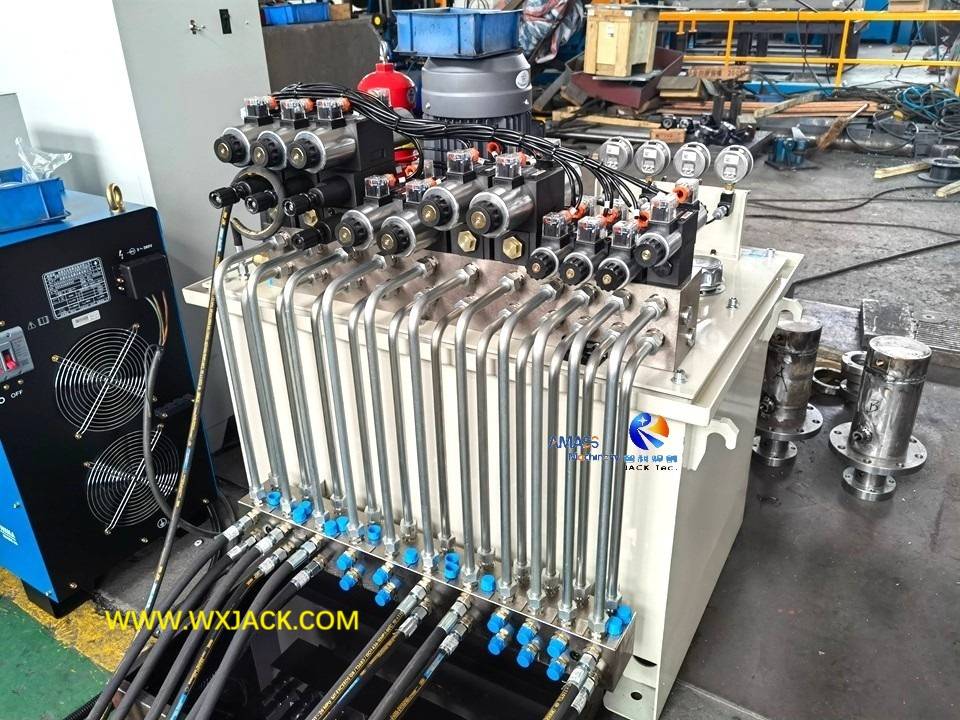

Estación de bomba hidráulica: ( Fig.5 )

a) Composición: en esta máquina, el sistema hidráulico está compuesto de estación de bombas, cilindros y tuberías;

b) Funciones: en la máquina de modelos Z15 ~ Z20, rodillo de presión hacia abajo, unidad de posicionamiento y brida de web/ brida, unidad de alineación de terminal web/ brida, sistema de varillas de tracción, unidad de guía de ARC se controlan con sistema hidráulico;

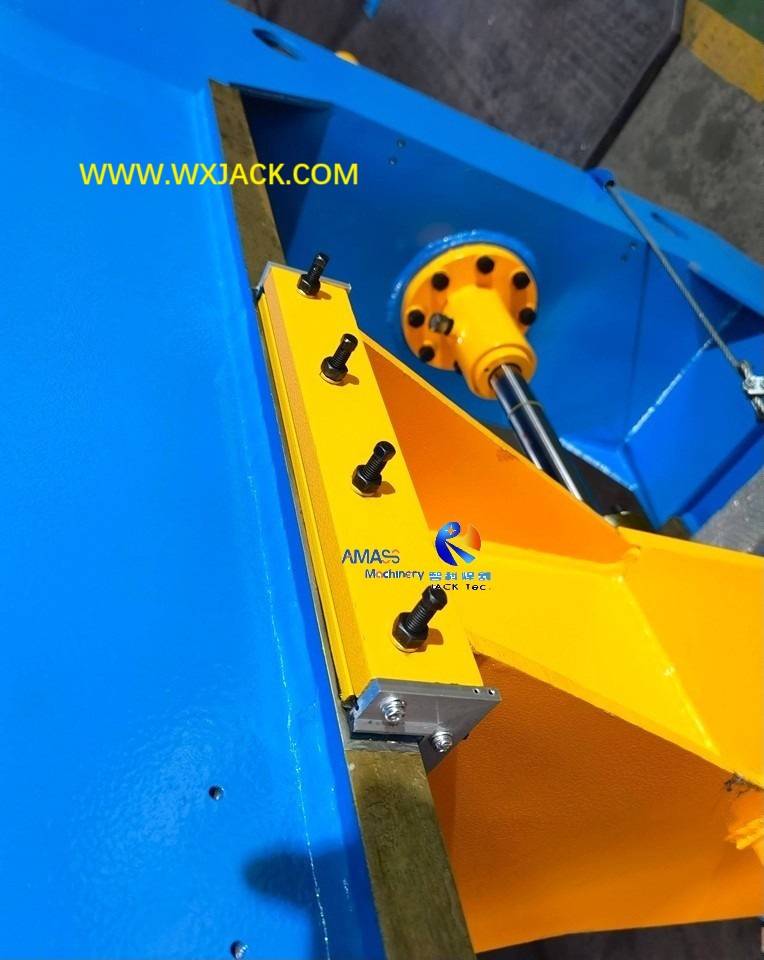

c) Camino de inicio: Roller de presión hacia abajo, unidad de alineación y unidad de guía de ARC se inician con cilindro hidráulico directamente;

d) ventaja: el cilindro hidráulico para conducir el rodillo de presión hacia abajo tiene un trazo largo;

e) Ejeft de extensión: para atender a presionar la red de haz H de varias especificaciones, generalmente es necesario agregar un eje de extensión en el extremo frontal de la varilla del pistón del cilindro de aceite.

4. Parámetros técnicos de la máquina de ensamblaje de haz H de Z20 Z20:
