5 eje 600/12 Máquina de corte de tubería CNC Flame and Plasma CNC

A. Uso extenso de 5 eje 600/12 Máquina de corte de tubería CNC de llama CNC :

1. El 5 ejes de la tubería de la tubería de la llama y el perfil de plasma del modelo de 5 ejes 600/12 .

2. Aquí el modelo de ' 600/12 ' tiene la carrera de corte válida más larga a lo largo de la dirección longitudinal de tubería, hasta 12 m;

3. Además, con el eje de control 4^TH ( un eje ) y 5^TH ( eje B ) para cortar la antorcha que se balancea a lo largo de la dirección longitudinal y axial, esta máquina CNC de 5 ejes puede cortar el biseo de la tubería y el cuerpo intermedio, en biselos de varios perfil requerido;

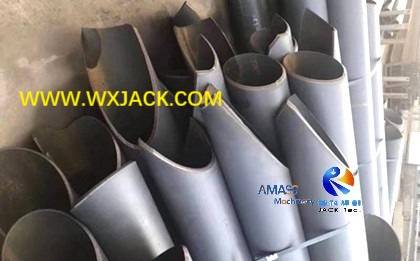

4.   A continuación se muestra la imagen tomada en tuberías pequeñas terminadas típicas, con varios tipos de borde de bisel inclinado, cortado de Wuxi Jack 5 Eje 600/12 Máquina de corte de tubería CNC de llama de plasma:   ( Fig.1 )

B. Composición de 5 eje 600/12 Máquina de corte de tubería CNC de llama CNC :

Esta máquina compone tres sistemas de:

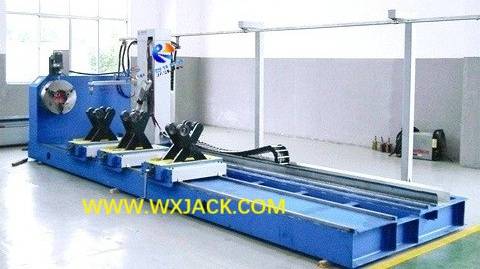

1. Sistema mecánico de 5 eje 600/12 Máquina de corte de intersección de tubería CNC de llama CNC:   ( Fig.2 )

1) Comprobación de la foto de arriba, para la rama de la máquina de especificación de 600 mm, la unidad de sujeción de tubería y seguridad es de 3 tipo de chuck de garra, con varios conjuntos de rodillos de soporte de soporte a lo largo de su dirección a lo largo;

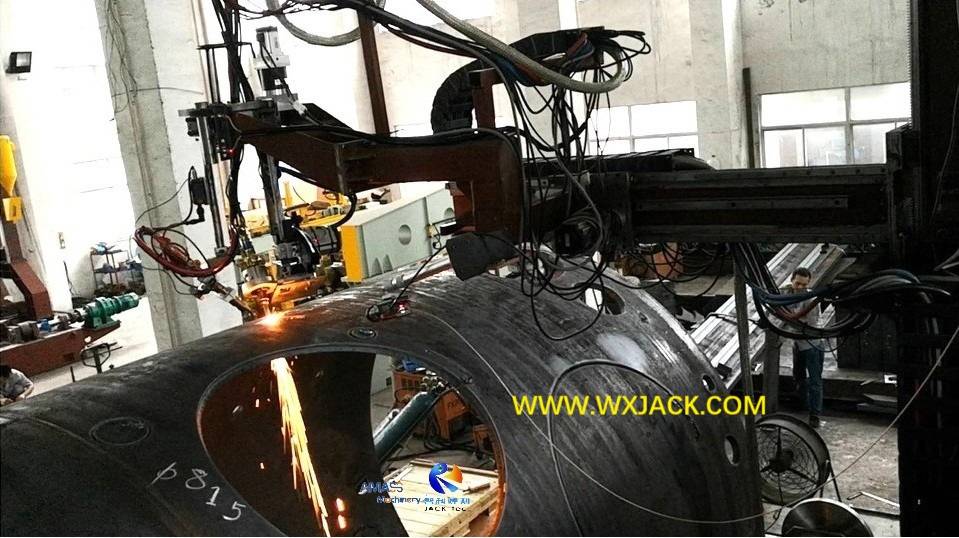

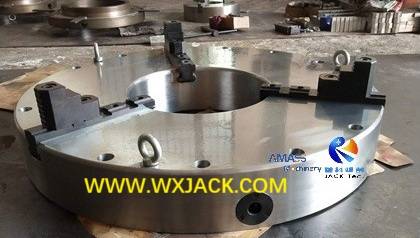

2) 3 Chucks de garra aplicados en un grado de calificación de plasma y llama CNC de plasma:  ( Fig.3 )

2. Sistema de corte térmico  en el perfil de la serie CNC-CP Máquina de corte de tubería CNC:

1)   No importa un tamaño pequeño de grado 600 mm de esta sección de producto, o una máquina de grado de grado de tamaño medio de 1400 mm , junto con una máquina de 3000 mm de gran tamaño , los sistemas de corte son los mismos:

a) antorcha de corte de combustible de oxígeno para realizar cortes de llama en acero al carbono, de espesor pequeño a mediano a grande;

b) y o la unidad de antorcha de corte de plasma para material no ferroso, de espesor pequeño a medio;

c)   Corte de antorcha y tubos de gas del sistema de viaje, a lo largo de toda la máquina;

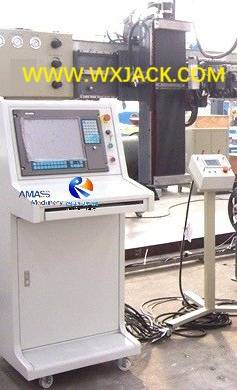

3. Sistema de control en la serie CNC-CP Series Plasma Flame Máquina de corte de intersección de tubería CNC:  ( Fig.4 )

1) Se muestra en la foto de arriba, el sistema de control de todos los modelos de la máquina de la serie CNC-CP se adopta con computadora industrial;

2) Esta computadora industrial pertenece a la estación de trabajo de la tabla o el tipo de colgante, dependiendo del diseño específico del sistema mecánico;

3) su software del sistema operativo, el hardware del circuito de control y el monitor son especialmente para la operación de corte de tuberías de control CNC;

4. Resumiendo, los 3 sistemas introducidos anteriormente: el accesorio de Chuck, el soporte de rodillos y el sistema de viaje de antorcha de corte se integran en un grupo integral, garantizando una operación confiable y precisa de esta máquina de 5 ejes de tecnología avanzada en el corte de perfil de tubería CNC.

C. Puntos sólidos tecnológicos de 5 eje 600/12 Producto Plasma Flame CNC Tubo Intersección Máquina de corte :

1. Operación de biselado en la máquina de cortar tuberías CNC:

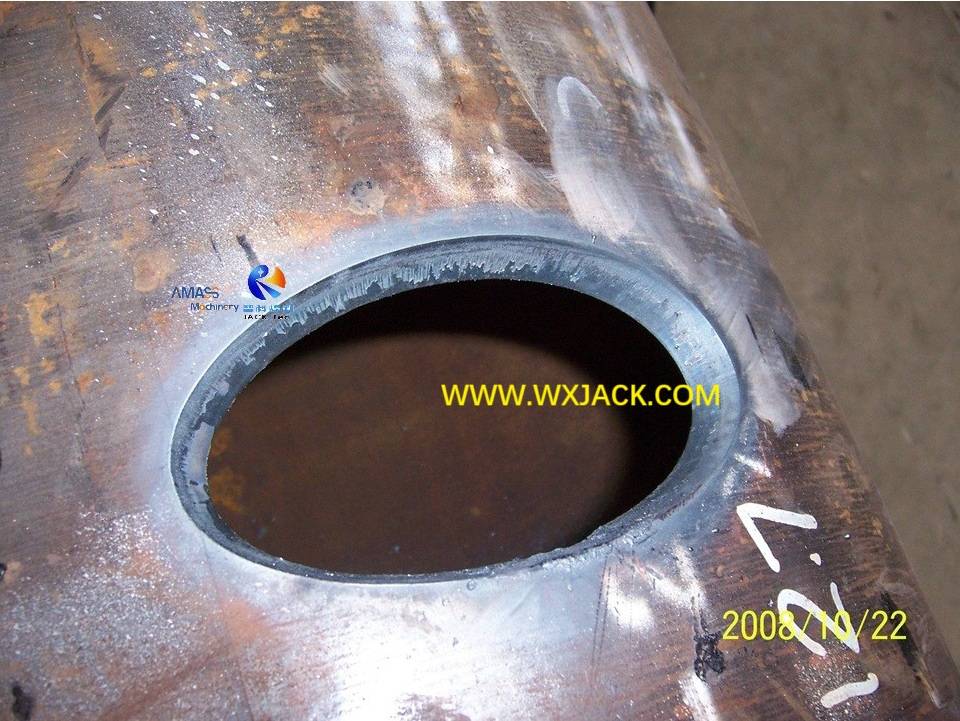

1) La imagen a continuación muestra la tubería cortada en 60 × 120 elipse  en la máquina:  ( Fig.5 )

2) Con el fin de la operación precisa de corte y biselado, hay 2 conjuntos de sistema de detección de ovalidad de tubería, que se instalan a ambos lados de la unidad de antorcha de corte, a lo largo de la dirección de la tubería (axial);

3)   La fabricación en el sistema de ranura tiene tecnología madura, que aparece en estructura ingeniosa, poca autorización y alta precisión;

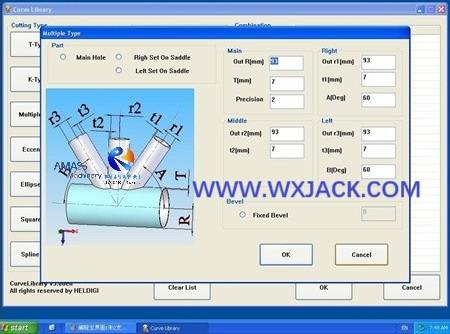

2.   Abundante biblioteca de tubería en la máquina de corte de tuberías de tubería CNC:  ( Fig. 6 )

1) Como se puede observar en la pequeña foto anterior, la biblioteca profesional de la pieza de trabajo construida en la computadora industrial CNC de la máquina de corte de tuberías CNC es simple y fácil de usar;

2) El surco para la soldadura más tarde se puede cortar con corte, sin la necesidad de mecanizado de seguimiento, preciso y eficiente;

3) En total, la máquina de corte de perfil de 5 ejes es muy apropiada para los clientes, cuya tubería y tubo son pequeños y necesitan varios tipos de procesamiento para el siguiente paso de soldadura o ensamblaje.

D. Parámetros técnicos de la máquina de corte de tubería CNC de plasma de 5 ejes 600/12 de perfil :
