Accesorio de garra de chuck φ600 mm Máquina de corte de intersección de tubería CNC

A. Antecedentes y uso de la máquina de corte de tuberías CNC de la llama CNC de la llama CNC tipo plasma de chuck :

1. Historia aplicada:  como se introduce en la sección del producto del modelo de 5 eje 2500/9 , el tipo de chuck de 3 ejis de 600 mm es los primeros grupos de productos en la serie CP en la serie CP oxígeno combustible CNC Cutting Machine . Todos los siguientes modelos se desarrollan sobre la base de la experiencia y la retroalimentación acumulada en el proceso de este modelo de tipo Chuck;

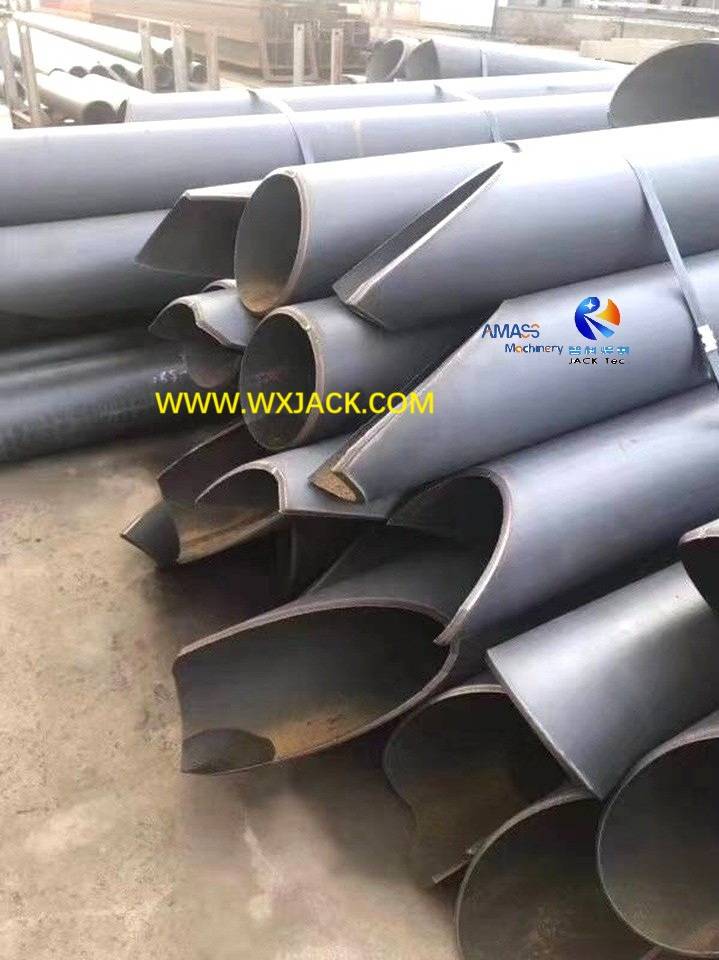

2. Función:  como el modelo 'más simple y más pequeño' de su tipo, el modelo de 3 eje 600/9 tiene la función de corte y corte de agujeros en las tuberías pequeñas, con un diámetro de hasta φ600 mm. La longitud más larga de tubería es de 9 m.

B. Características técnicas de la máquina de corte de tuberías CNC de la llama CNC tipo plasma de chuck :

Como el subgrupo de la máquina en el corte de tubería de control CNC, este modelo es específicamente para tuberías pequeñas con el accesorio de tipo Chuck, hay algunas personalidades en estos modelos de diámetro pequeño, que son diferentes de las configuraciones de 5 eje / 6 eje / 7 eje :

1. Especialidad de cortadora de corte en 3 ejes Tipo de chuck Flame Flame CNC Pipe Maching:

1) Grado de libertad sobre el corte: diferente de las antorchas de corte en modelos de 5 eje / 6 eje / eje de eje , las antorchas de corte aquí en la máquina modelo de 3 eje no tienen un mecanismo para su movimiento de inclinación y giración;

2) En cambio, las antorchas de corte solo tienen mecanismos para hacia arriba y hacia abajo, así como el movimiento transversal:

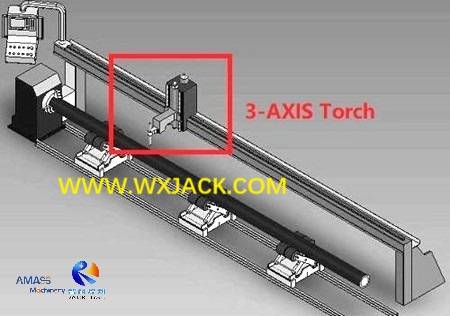

3) Diseñe el bosquejo sobre la antorcha de corte en la máquina tipo de chuck de 3 ejes:  ( Fig.1 )

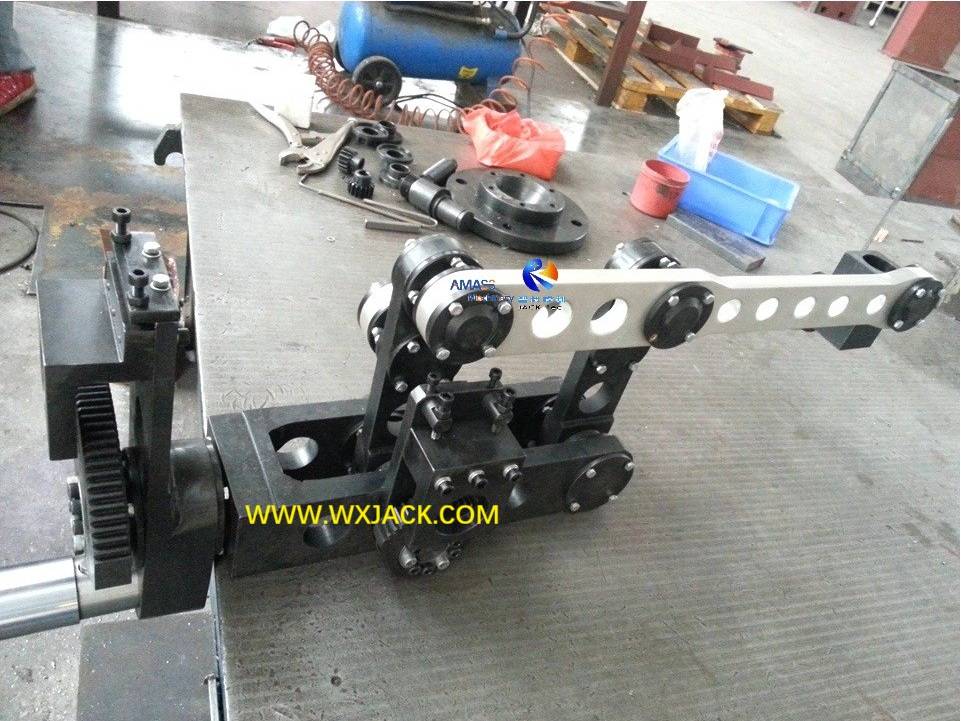

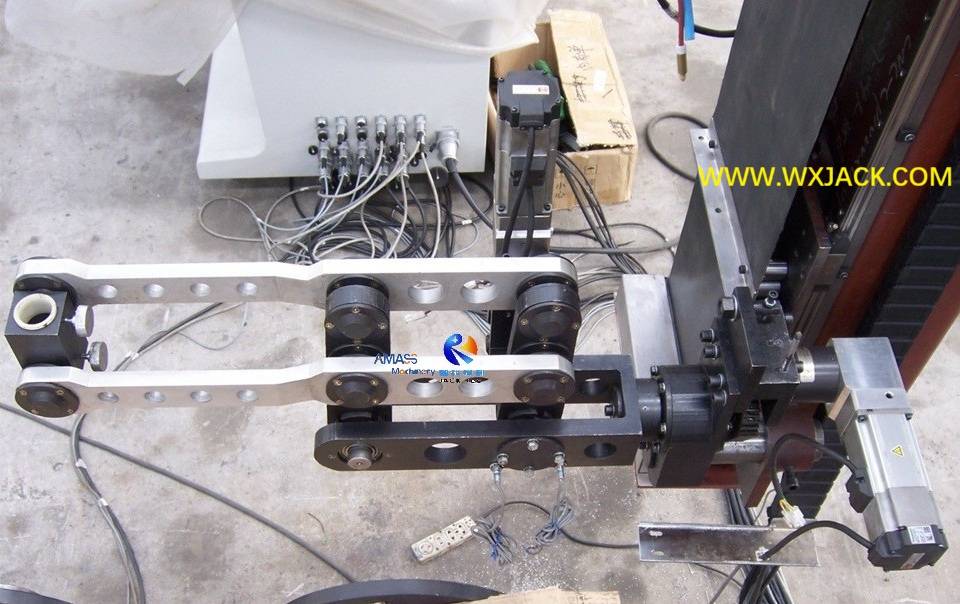

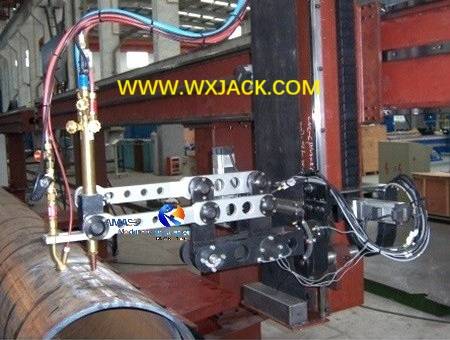

4) Máquina de antorcha de corte en 3 eje: ( Fig.2 )

2. Estación de trabajo de estilo de pie en la máquina de corte de intersección de tubería CNC tipo CNC tipo CNC :

Dependiendo de la pieza de trabajo y el tamaño de la máquina, con el propósito de operar fácilmente, hay 2 tipos de estaciones de trabajo en la máquina de la serie Wuxi Jack CNC-CP:

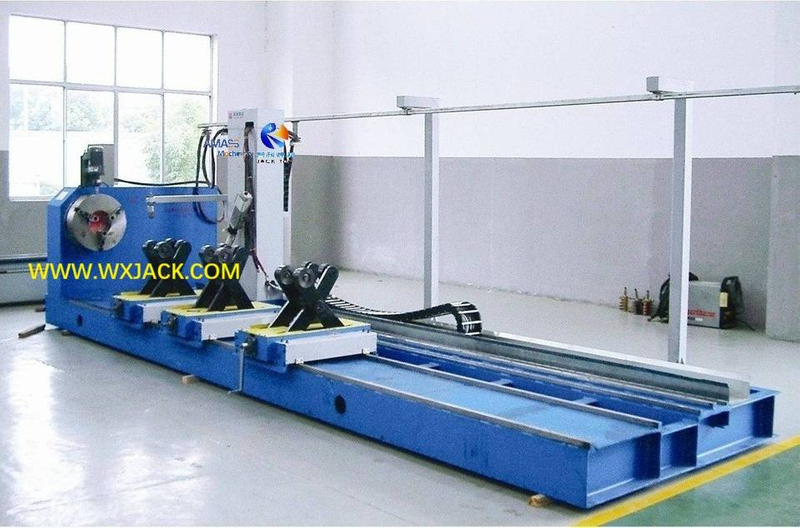

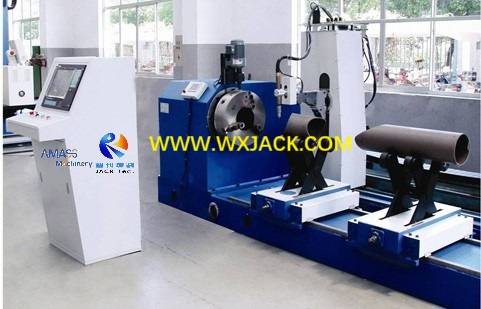

1) Estación de pie para un diámetro pequeño de diámetro φ600 mm Tipo de chuck (así como modelos de especificación de φ1400 mm ):  ( Fig.3 )

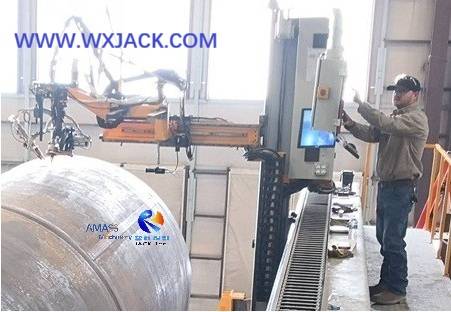

2) Colgante de sobrecarga para φ2000 mm / φ2500 mm / φ3000 mm de gran tamaño CNC Tipe Intersection Máquina de corte: ( Fig.4 )

3. Accesorio de tipo Chuck en especificación de φ600 mm CNC Tubo Intersect Cut Equipment:

La unidad de sujeción y soporte para la máquina de tuberías pequeñas de φ600 mm de diámetro es diferente de la de los modelos de la máquina para tamaño medio y grande ( φ1400 mm / φ2000 mm / φ2500 mm / φ3000 mm ), que es de tipo de rodillo de fricción;

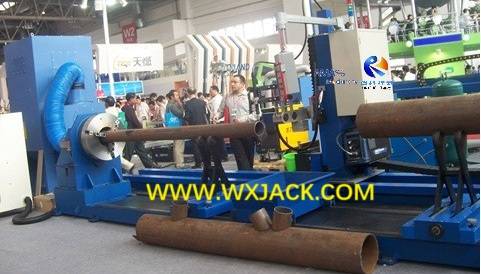

El accesorio de garra de Chuck aplicado en modelos de diámetro pequeño de φ600 mm : ( Fig.5 )

Esta es la razón detrás de eso para la máquina de corte de tubería CNC tipo CHUCK:

1) Para el funcionamiento del corte de intersección de tubería de control CNC, la velocidad lineal de la gira de tubería o la velocidad de corte está dentro del mismo rango para todos los tamaños de tubería (verifique 'velocidad de corte ' en la tabla de parámetros al final de la introducción para cada producto);

2) Por esta razón, bajo la misma velocidad lineal de corte de tubería, la gira de tuberías pequeñas tiene mucho más impulso en comparación con las tuberías medias y grandes. En otras palabras, es mucho fácil tener un problema de la deriva que las tuberías de tamaño más grande, lo que lleva un efecto negativo notable sobre el proceso de corte;

3) Entonces, para la máquina de corte de tubería CNC de llama y plasma de tubería pequeña (φ600 mm), es necesaria la unidad de accesorio de Chuck para asegurar la tubería durante la revolución;

4) El 3 Claw Chuck se introduce en esta pequeña máquina de rango de diámetro para este propósito:

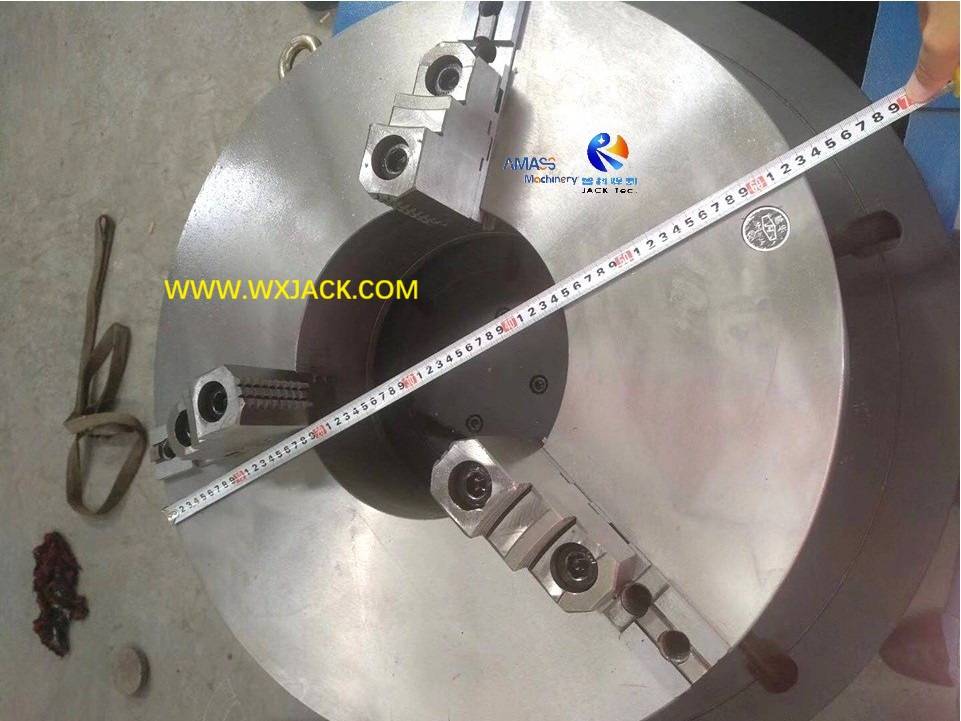

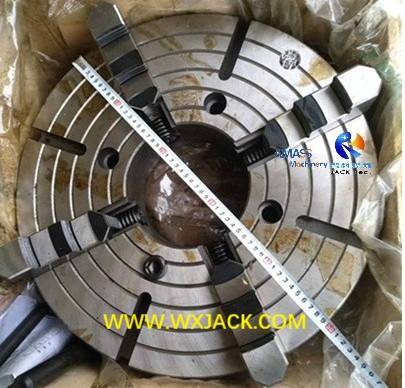

El 3 de garra 3 aplicado en φ600 mm de la máquina modelo de diámetro pequeño:  ( Fig.6 )

5) Trabajando junto con varios conjuntos de soportes de soporte a lo largo del lecho horizontal de la máquina, este accesorio de Chuck sirve como una unidad de ajuste y mantenimiento perfecta para la gira de tuberías.

C. Parámetros técnicos de 3 eje 600/9 Máquina de corte de intersección de tubería CNC tipo CNC :
