5 eje 3000/12 Máquina de corte de tubería CNC a gran escala a gran escala

1. Esbozo sobre el uso y la ventaja de la máquina CNC de 5 eje 3000/12 a gran escala Flame CNC :

1) Características de la aplicación: el modelo de 5 eje 3000/12 es uno de los modelos a gran escala en el grupo de productos de la máquina de corte de intersección de tuberías CNC y uno de los modelos más seleccionados;

2) Ventajas de CNC-CP3000/12 Modelo 5 Axis Plasma Flame Máquina de corte de tubería CNC:

a) Diámetro de tubería aplicable: las especificaciones técnicas de este modelo 3000/12 cubren la gama más amplia de diámetro de la pieza de trabajo: desde el mínimo de φ600 mm hasta el más grande φ3000 mm;

b) Control y capacidad de CNC:   y con el control de 5 eje en este equipo de técnica avanzada, la mayoría de los clientes demandan en el corte de tuberías, incluido el corte y el biselado, se pueden cumplir en aplicaciones prácticas;

3) Capacidad de trabajo de CNC-CP3000/12 Modelo 5 Axis Plasma Flame Máquina de corte de intersección de tubería CNC:

a)   máx. Tamaño de la tubería: este equipo a gran escala puede cortar y hacer biselado en las tuberías/ tubos de piezas de trabajo con una longitud de hasta 12 m, y un diámetro de hasta 3000 mm;

b) Funciones: tanto el corte como el biseo en bordes de varios tipos en tuberías están disponibles;

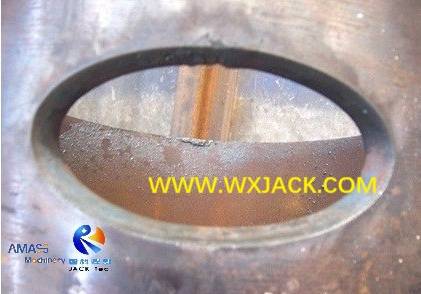

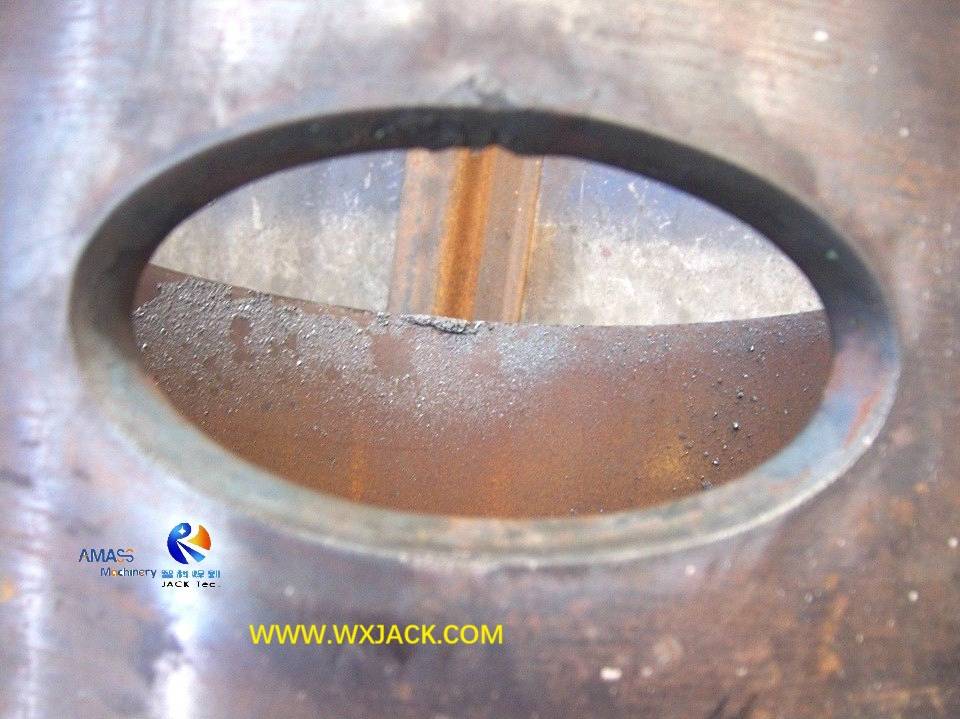

4) Corte de kerfs producidos a partir de Wuxi Jack 5 Axis Máquina de corte de tubería CNC:  ( Fig.1 )

2. Características de trabajo de 5 eje 3000/12 Máquina de corte de intersección de tubería CNC a gran escala a gran escala:

1) La tecnología de corte en la serie CNC-CP CNC Pipe Machine es similar a la de la  máquina de corte de la tira de placa CNC , que se adopta con llama de combustible de oxígeno como medios en cortar tuberías de pared gruesas y plasma para cortar tuberías de espesor delgada a mediana;

2) Eje de control CNC: también controlado con un sistema de control numérico, esta potente máquina tiene mucho más eje de control: 5 eje en comparación con 2 eje;

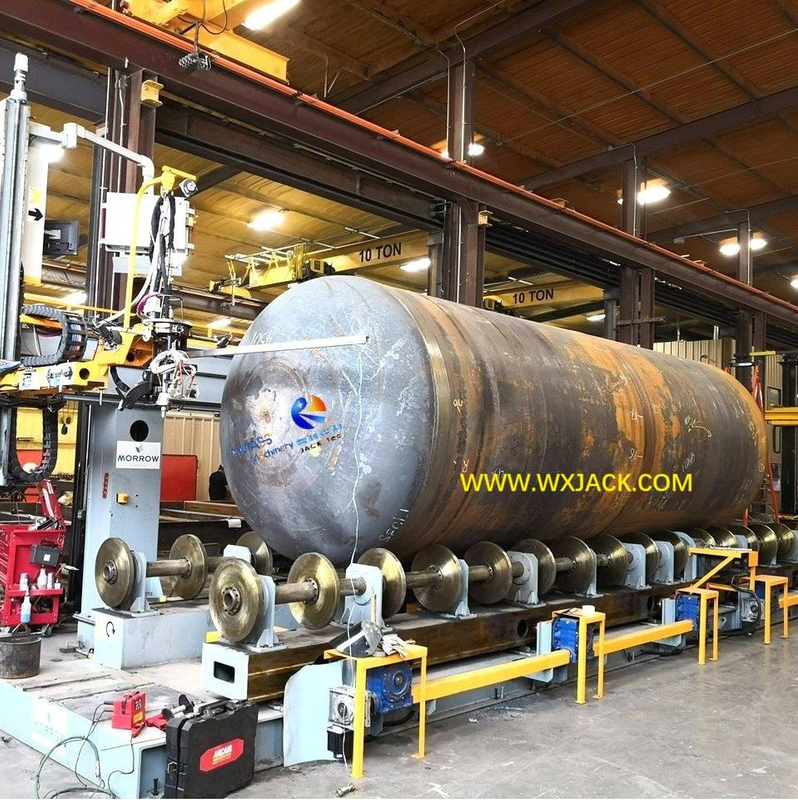

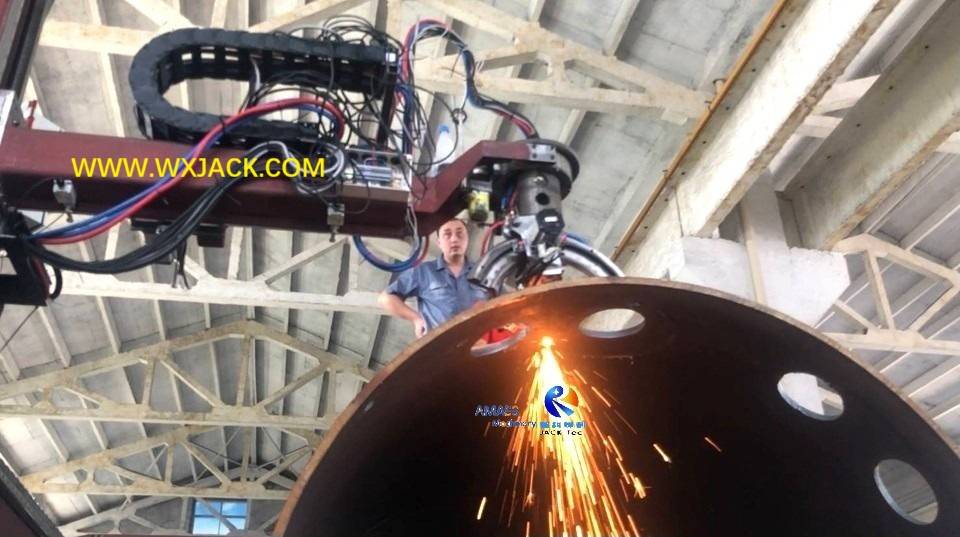

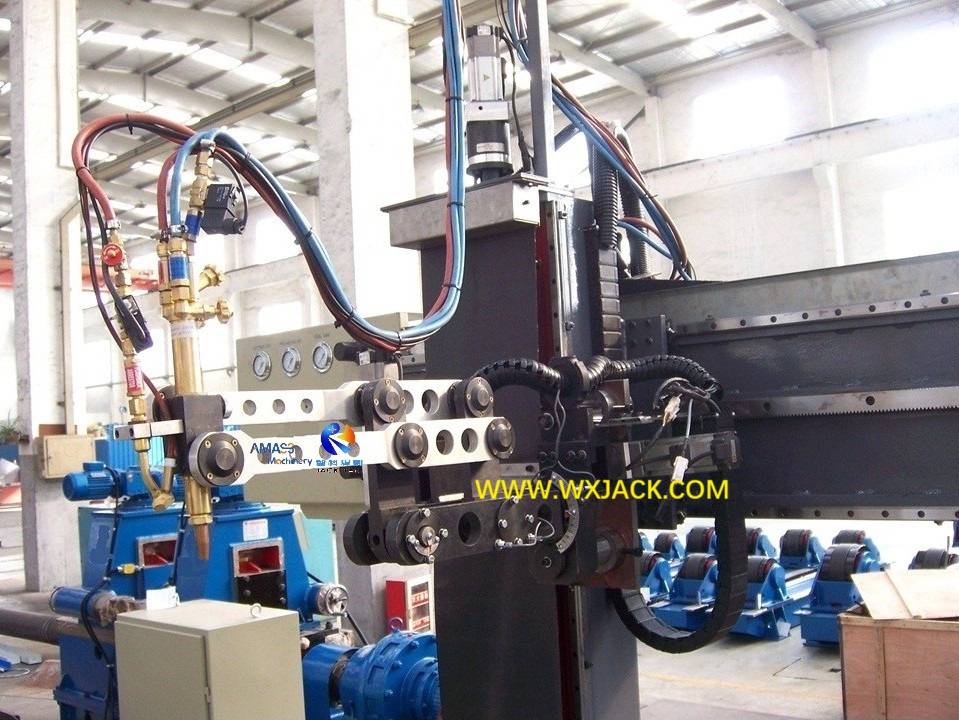

3) Soporte de tubería de la pieza de trabajo: durante el período de trabajo del corte de tubería de control CNC, la pieza de trabajo de gran diámetro gira lentamente junto con el progreso del proceso de corte, como se muestra en las fotos 5 y sexta adjuntas. Esto significa que sus rodillos de soporte funcionan como un grupo de rodillo de giro de soldadura.

3. Función de 5 eje en la máquina de corte de intersección CNC de llama de plasma a gran escala :

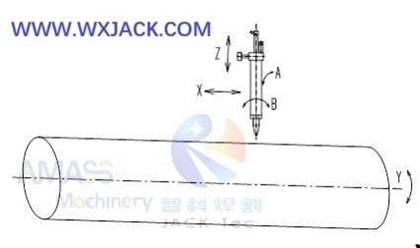

1)   Para el control CNC de 5 ejes  en el corte de tubería, verifique a continuación el boceto:   ( Fig.2 )

2) Tarea del 5 eje en la máquina de corte de tuberías CNC:

a) Swing de la antorcha de corte a lo largo de la dirección radial de la tubería:     un eje (perpendicular a la pantalla)

b) Swing de la antorcha de corte a lo largo de la dirección axial de la tubería:     eje B (paralelo a la pantalla)

c) Movimiento de la antorcha de corte a lo largo de la dirección axial de la tubería:  eje x

d) Movimiento de la antorcha de corte a lo largo de la dirección vertical:     eje z

e) Rotación de la tubería:                                                                eje y

4. Parámetros técnicos de 5 eje CNC-CP 3000/12 Máquina de corte de intersección de tubería CNC de llama CNC a gran escala :
