A. cuándo usar 3 eje 2000/12 Máquina de corte de tubería CNC de gas térmico de alta eficiencia?
1. Característica de la máquina de corte de tuberías CNC de llama y plasma CNC de llama y plasma :
El modelo de control medio y de control es entre todos los productos en el equipo de la serie CP:
1) Desarrollado siguiendo los primeros modelos del producto de especificación de φ1400 mm y el producto de modelos de especificación φ3000 mm , la máquina de especificación de φ2000 mm une el espacio para estos diámetros de tubería/ tanque utilizados comunes en las industrias de fabricación;
2) Aplicable para: Para ser específico, este modelo de 3 eje 2000/12 es para implementar en corte de longitud fija y corte de orificio en las tuberías, con el máximo. Φ2000 mm de diámetro y 12 m de longitud . No es un modelo a menudo seleccionado, que pertenece a uno de los productos miembros en la Familia de la Máquina de la Serie CP, en el corte de tubería térmica de combustible de plasma y combustible de oxígeno:

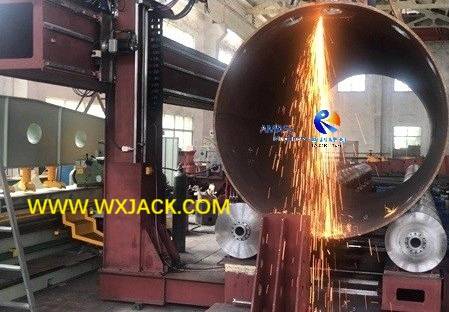

Se estaba cortando una pieza de tubería de acero de carbono de φ2000 mm en la máquina Wuxi Jack 3 Axis 2000/12 CNC Tipe Maching : ( Fig.1 )
2. Este modelo de la máquina de 3 eje 2000/12 tiene una estructura, control y operación similares con otros modelos. La diferencia implica principalmente el eje de control y las dimensiones de piezas y componentes.
B. El análisis de 3 eje y 5 eje en la máquina de corte de tubería CNC de gas térmico de alta eficiencia :

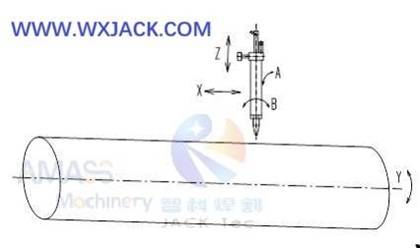

A continuación se muestra el boceto que indica en 3 eje y 5 eje aplicado en el corte de tubería de control CNC: ( Fig.2 )
1. Diferencia principal entre 3 eje y 5 eje Máquina de corte de intersección de tubería CNC:
Como se puede encontrar desde arriba, esto se encuentra principalmente en:
1) un eje : corte de antorcha transversal a lo largo de la dirección radial de la tubería;
2) Eje B : balance de antorcha longitudinal a lo largo de la dirección axial de la tubería;
Estos 2 ejes de control son para manejar el ángulo de inclinación de la antorcha de corte cuando hacen que la cara inclinada se produzca, y solo están disponibles en los modelos de 5 eje y 7 eje de la máquina;

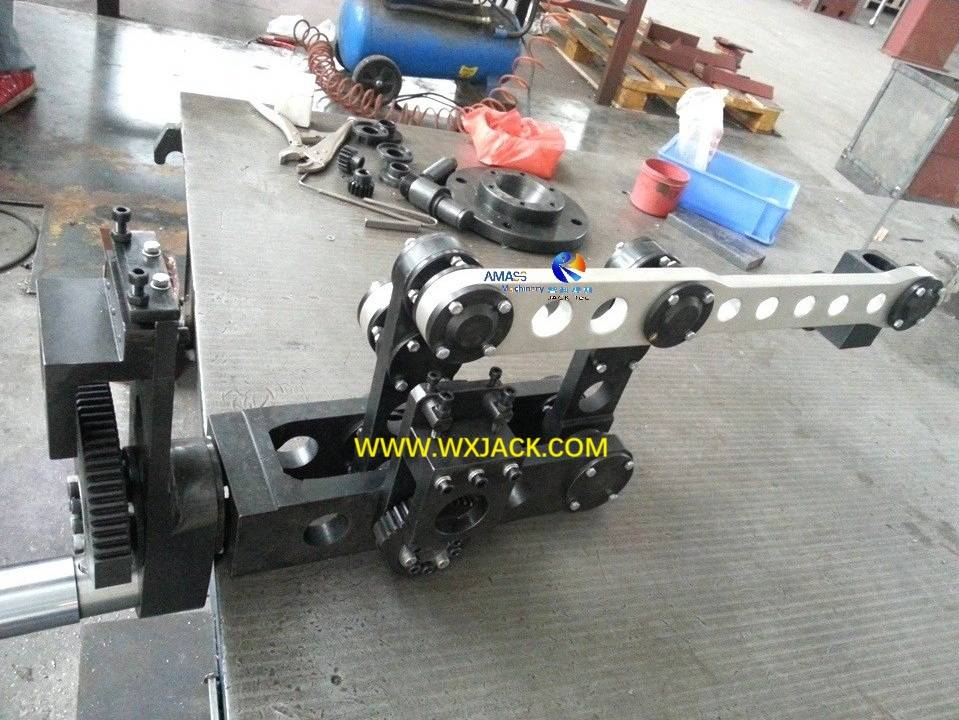

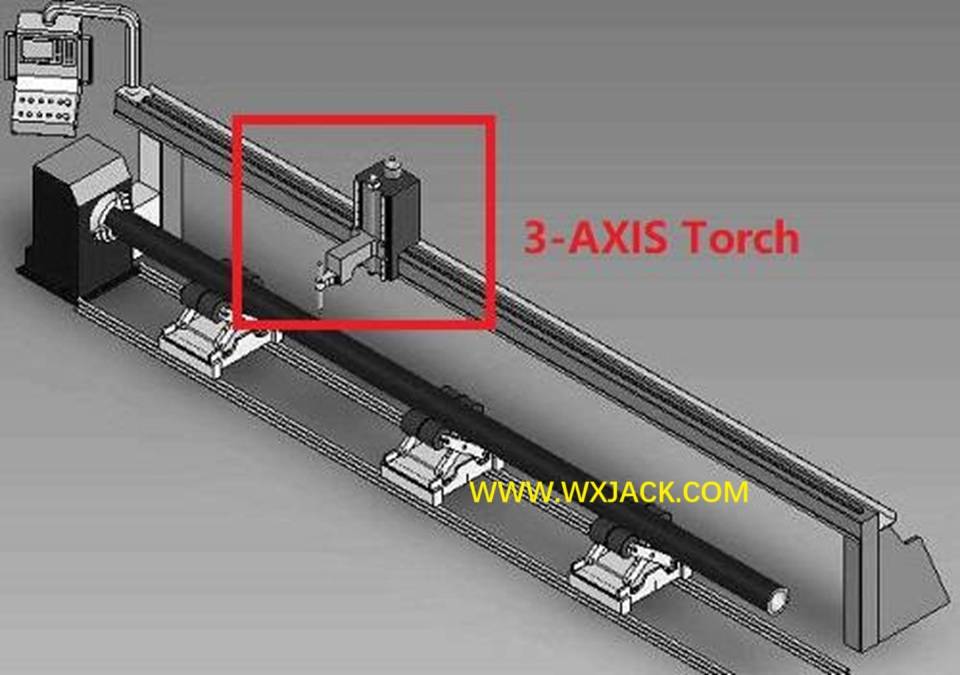

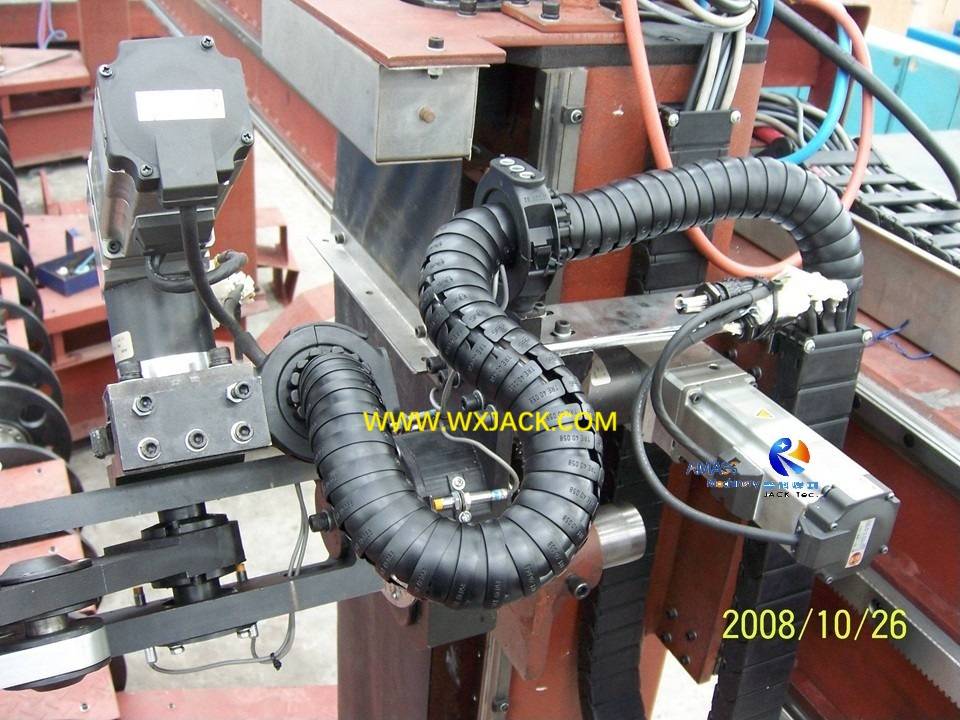

2. El eje básico 3 en todos los modelos de la máquina de cortar tuberías CNC:
Comparativamente, estos 3 ejes son para control fundamental e indispensable, integrados en todos los modelos de máquina:
1) eje horizontal x : corte de antorcha de viaje longitudinal en dirección axial de la tubería;
2) Eje giratorio y : eje giratorio de tubería;
3) Eje de Z vertical : este eje se controla con CNC individualmente durante el período de operación, no interconectado con otro eje de la máquina;
Estas 3 eje cumplen la tarea básica de la máquina de corte de intersección de tuberías CNC de gas térmico , equipado en todos los modelos de 3 eje, 5 eje y 7 eje.
C. Complemento en el modelo de 3 eje 2000/12 Gas térmico Alta eficiencia Máquina de corte de intersección de tubería CNC :
1. El significado de ' /12 ' en el modelo de equipo de corte de tubería CNC:
1) Aquí el modelo '/12 ' en la máquina implica que puede cortar tuberías de pieza de Max. 12 m de largo;
2) Esta es la especificación más grande en los modelos estándar de máquina: las otras 2 especificaciones opcionales estándar son ' /6 ' para 6m de longitud, y ' /9 ' para 9m respectivamente;
3) Esta especificación puede ser determinada por los clientes, al seleccionar la configuración adecuada de la máquina;
2. Expansión futura en la máquina de corte de intersección de tuberías CNC de gas térmico de 3 eje 2000/12 :

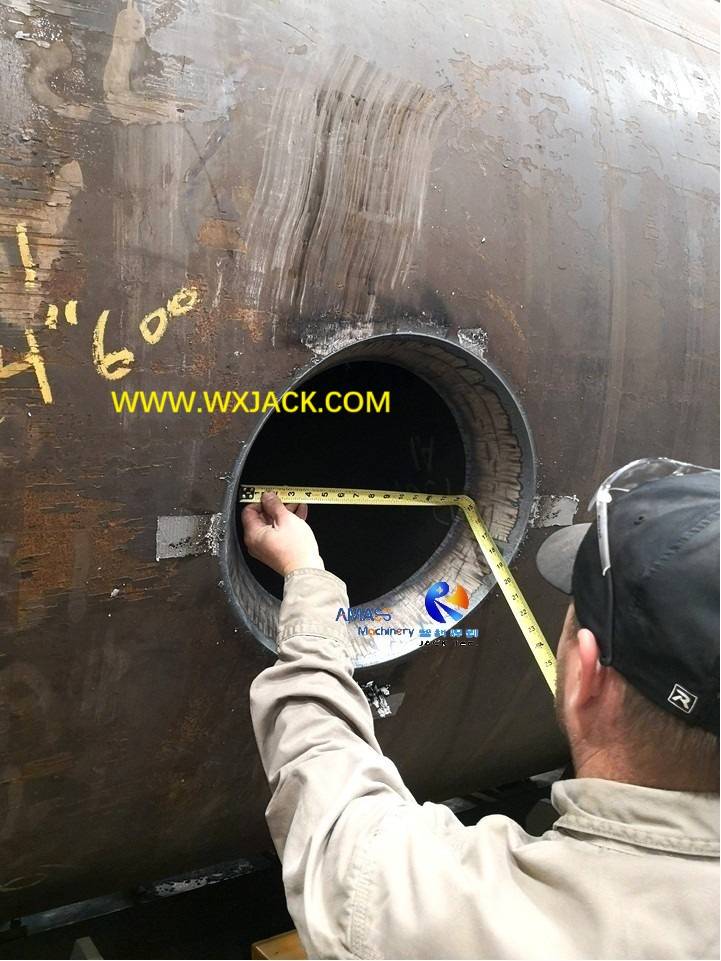

1) Para los tamaños de las tuberías de la pieza de trabajo de φ1500 mm a φ2000 mm, los modelos de 5 eje y 7 eje son más bienvenidos, debido a la capacidad de biselado;

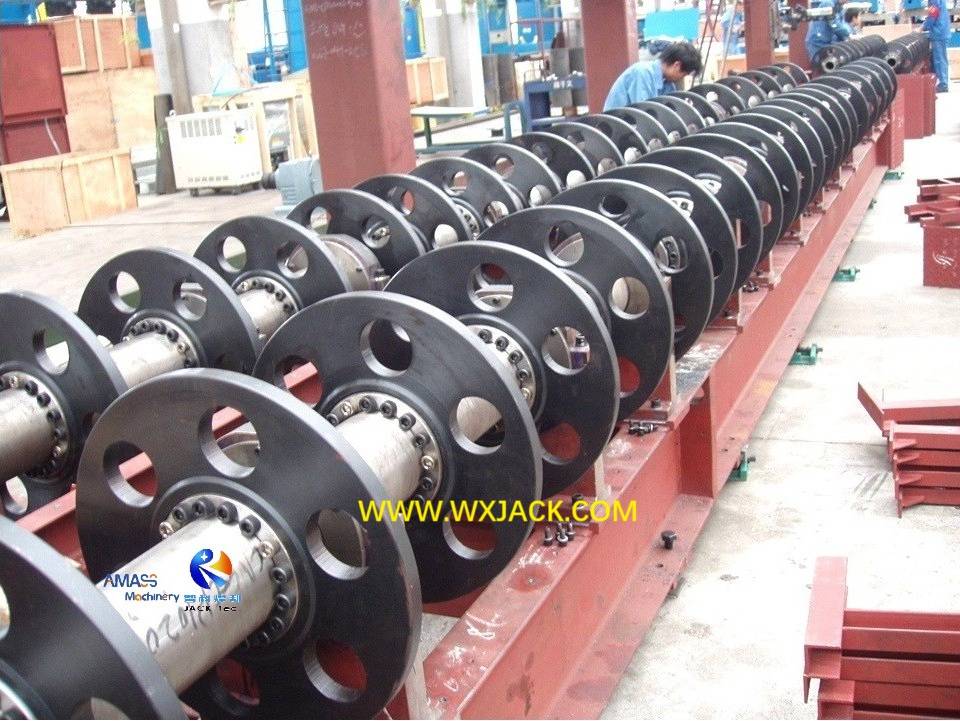

2) Entonces, en Wuxi Jack, el diseño y la fabricación de la máquina modelo 3 Axis 2000/12 se realizan en forma de modular, que se considera para conveniencia de la expansión futura, en caso de necesidad de la demanda de los clientes.
D. Parámetros técnicos de la máquina de corte de tubería CNC de gas térmico de alta eficiencia 2000/12 de alta eficiencia :
Modelo Parámetro técnico | 3 eje CNC-CP 2000/12 Máquina de corte de intersección de tuberías CNC de gas térmico de alta eficiencia |
Rango de diámetro adecuado de Tubería | 400 ~ 2000 mm |
Adecuado máx. Longitud de Tubería | 12000 mm |
Rango de grosor adecuado de Tubería | 6 ~ 100 mm para corte de llama; 3 ~ 25 mm para cortar plasma |
Velocidad de corte de gas térmico | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC adoptado | 3 eje de x/y/z: Eje x: para cortar la longitud de la tubería; Eje z: para ajustar el cambio de diámetro de la tubería; Eje y: para la giro de tubería |
