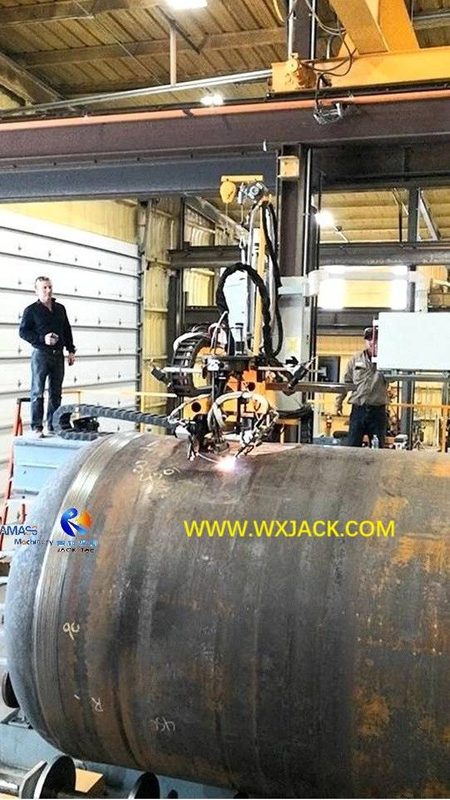

1) Igual que el 7 eje 3000/9, el modelo de 7 eje 3000/6 también es un producto derivado del 7 eje 3000/12 Máquina de corte de tubería CNC de gran tamaño : tiene la mitad de la carrera de viaje de la antorcha de corte, a lo largo de la dirección de la tubería a la larga ( eje x ), como el del equipo de gran tamaño de especificación de 3000/12;
2) otras especificaciones y parámetros de los 2 modelos son similares;
1) Algunos de los clientes producen tanques de gran diámetro con una longitud relativamente corta. En este momento, esta máquina modelo de 7 eje 3000/6 es la opción perfecta: cumple con el requisito de corte de tubería y biselado de gran tamaño, con obvia cita de máquina inferior;
2) De todos modos, en el costo de fabricación de la serie CP en plasma , la máquina de cortar la intersección de tubería CNC , 50% menos de longitud de la tubería y, por lo tanto, la longitud de la máquina significa al menos 20% ~ 3 0% de reducción del precio total de la máquina. Debido a que los componentes y ensamblajes del sistema mecánico toman bastante porcentaje, en el costo total de la máquina;
3) Entonces, tengamos una breve revisión sobre el sistema mecánico de esta máquina de gran tamaño en el corte de intersección de tubería como se muestra a continuación.

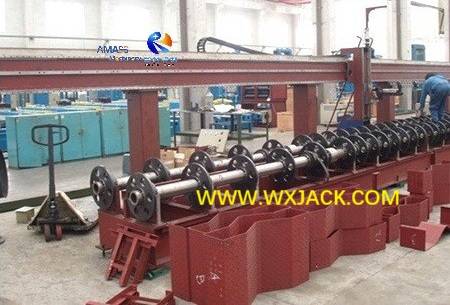

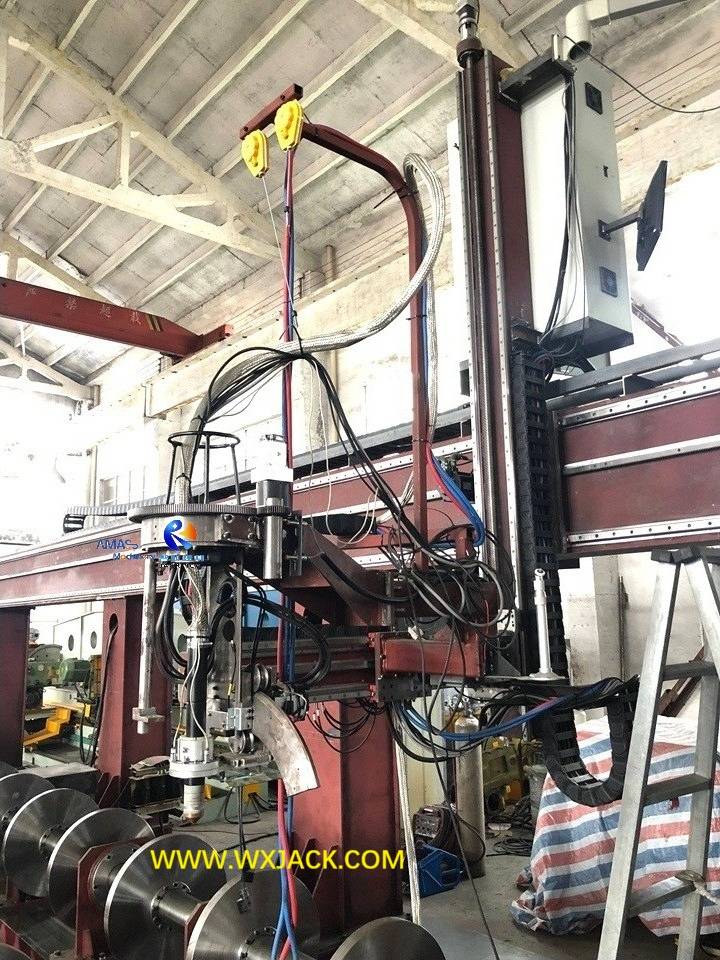

1. A continuación se muestra un marco mecánico de un conjunto de 3000/6 Máquina de gran tamaño en producción en la instalación de Jack Wuxi: ( Fig.1 )
De la foto de arriba podemos ver que tiene 2 unidades principales de:
1) El marco mecánico a lo largo, instalado con dirección de longitud de la tubería precisa Guidera Lineal para guiar el movimiento de la antorcha de corte, junto con el engranaje y la rejilla de propósito de la transmisión;

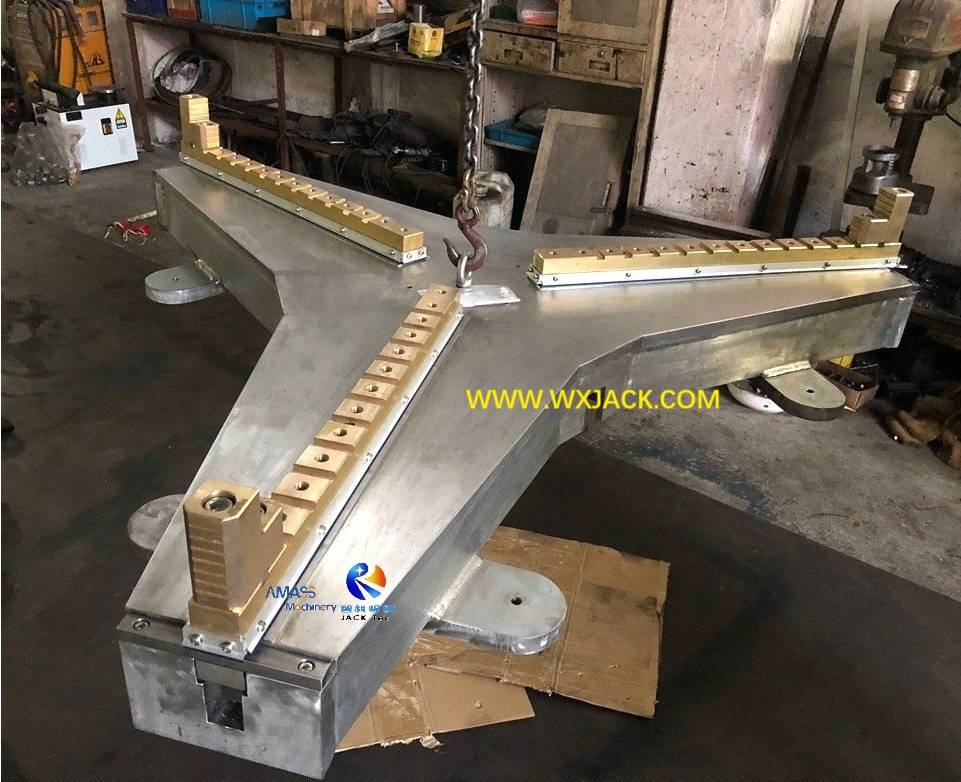

2) Conjunto de rodillos de fricción de soporte y giro de tubo de pieza;
3. Desde arriba podemos encontrar que, el costo de fabricación de ambas unidades anteriores es proporcional directa con la longitud de la tubería y, por lo tanto, el modelo de la máquina: / 12/ 9 / 6...
4. Esta es la razón por la que tenemos subdivisión en modelos de la serie CP en plasma en plasma CNC Máquina de corte de tubería en los grados de longitud de la tubería.
1. El software avanzado no es el único conocimiento técnico, para garantizar la ejecución exitosa del corte de tuberías;

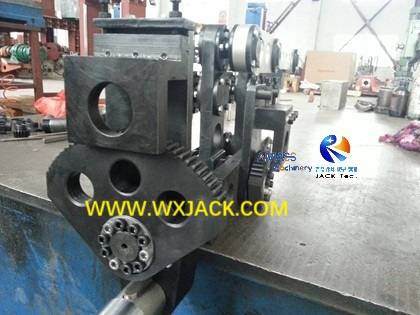

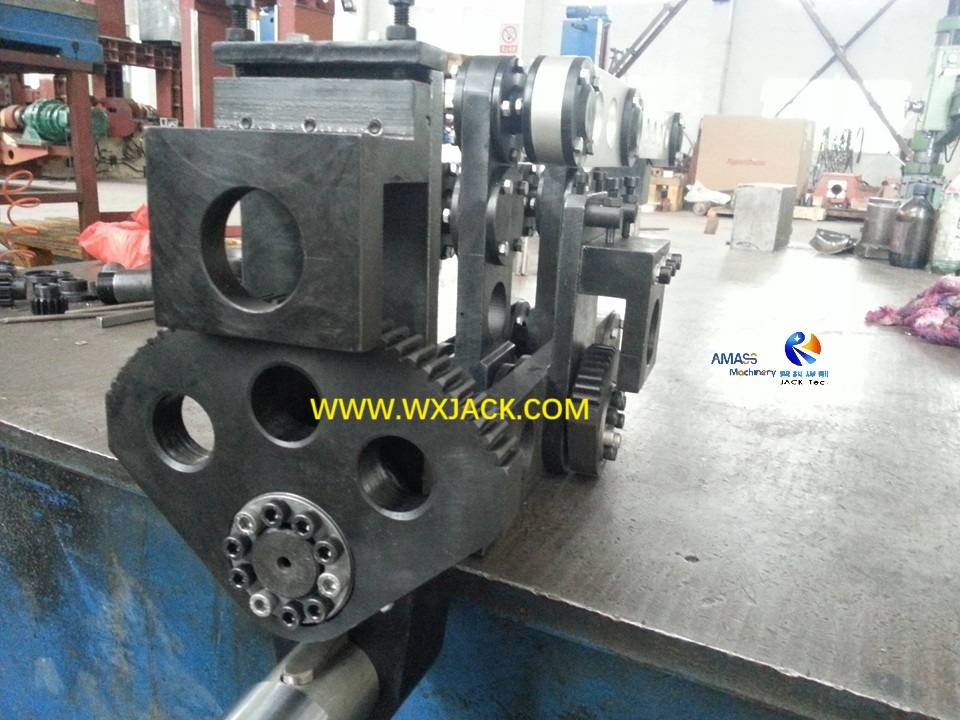

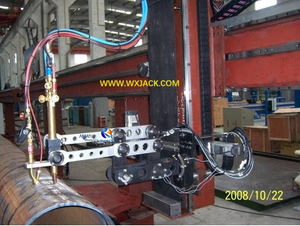

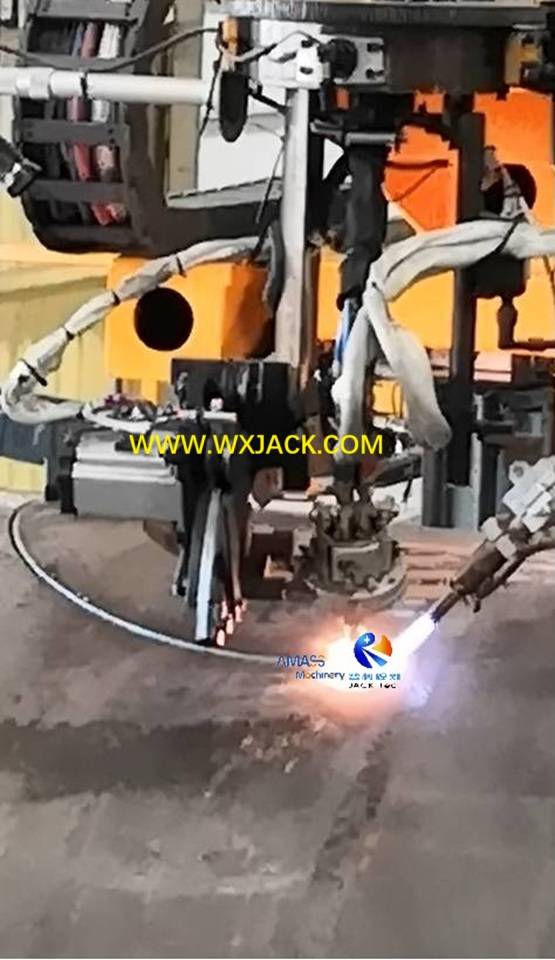

Esta también es una parte de trabajo clave, para asegurarse de la entrega de un efecto biselado de alto estándar: ( Fig.2 )
1) Como se puede observar en la foto anterior, todas las unidades de ranura en la máquina están conectadas unidas mediante rodamientos de rodamientos, que tiene un pequeño espacio libre y alta precisión;
2) Además, la fijación axial de estos rodamientos de rodamiento se realiza con un grupo de tuercas redondas de tamaño pequeño, evitando un riesgo potencial de deterioro de precisión, que puede ser causado por el espacio libre después de un funcionamiento a largo plazo de la reducción de la tubería de control CNC de llama y plasma;
3) Además, los 2 conjuntos de Servo Driving System of Grooving Unit, que son la unidad de aplicación de un eje y el eje B, se ensamblan con una pareja de engranajes precisos y un arbusto de ajuste cerrado. Por lo tanto, no hay autorización que afecte la precisión de la ranura terminada;
4) El conjunto final del conjunto completo de máquinas se asegura de que el espacio libre de la activación del engranaje sea ajustable;
3. Todas estas medidas de optimización tomadas, durante el diseño y fabricación de la máquina de corte de tuberías CNC, con el fin de garantizar completamente su precisión de corte generada: incluso después de un uso de la máquina, no hay defecto, lo que puede afectar la suavidad y precisión del kerf;
1) Resumiendo, esta máquina CNC de gran tamaño de 7 ejes puede cumplir con los trabajos de corte y biselado de tuberías en el más alto grado de complejo y precisión;

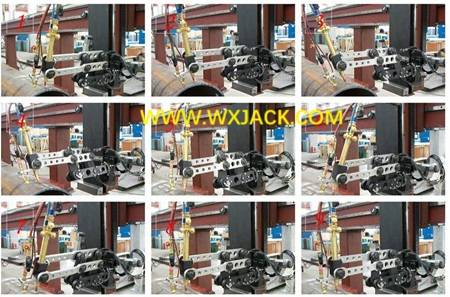

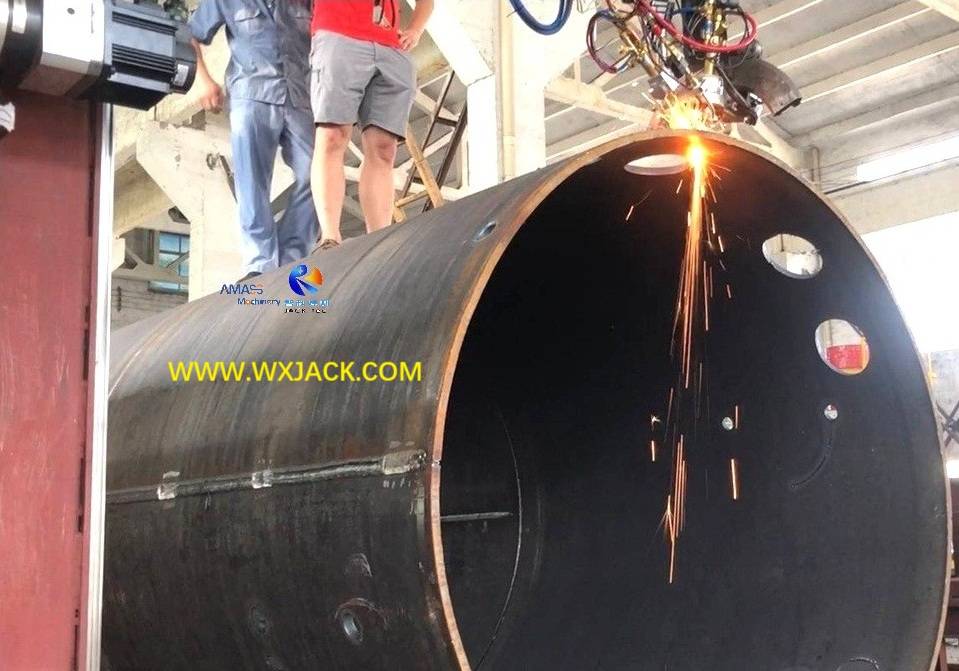

2) Como ejemplo, a continuación se encuentra una instantánea de 9 cuadros que se registran en un proceso típico de corte y biselado de agujeros, en la máquina de modelos de eje y 5 eje Wuxi Jack 7 : ( Fig.3 )
Modelo Parámetro técnico | 7 eje CNC-CP 3000/6 Máquina de corte de intersección de tubería CNC de plasma de llama de gran tamaño |
Rango de diámetro de la tubería aplicativa | 600 ~ 3000 (mm) |
Solicativo Máx. Longitud de tubería | 6000 (mm) |
Rango de espesor de tubería aplicativo | 6 ~ 100 mm para cortar llamas 3 ~ 25 mm para cortar plasma |
Velocidad de corte de llama y plasma aplicativo | 200∼ 800 mm/min. para cortar llamas Alrededor de 200 ~ 2000 mm/min. para cortar plasma (Basado en el grosor de la tubería y la potencia de plasma) |
Eje de control CNC efectivo | 7 eje de x/ y/ z/ a/ b/ v/ w Eje x: para cortar a lo largo de la dirección de la longitud de la tubería; Eje Y: para administrar la rotación de tubería; Eje Z: para acomodar el cambio de diámetro de la tubería; Un eje: para controlar la inclinación de la antorcha de corte a lo largo del radio de la tubería; Eje B: para controlar la inclinación de la antorcha de corte a lo largo de la longitud de la tubería; Eje v: para cambiar la posición de la antorcha de corte a lo largo del radio de la tubería; Axis W: para cambiar la posición de los rodillos de giro de la tubería |
