ZHJ10 Special Hecho automático 3 en 1 IH Máquina de soldadura de haz

Singularidad y uso especial de la máquina de fabricación de haz de haz hecha ZHJ10 a medida:

1) Especialidad:  se trata de una  máquina de soldadura de haz  automática de la serie ZHJ de la serie ZHJ , que el modelo de diseño/ dimensión/ soldadura son configuración personalizada, según la demanda del cliente;

2) En esta sección, la discusión no se limita a ningún tamaño y modelo específico, sino como una inducción y análisis generales en este subgrupo de 3 en 1 máquina de soldador de haz I vertical.

1. Demanda del cliente en ZHJ10 Función integral de tamaño especial IH Máquina de soldadura de haz:

1) Máquina  de fabricación de haz Zhj10 H:

El tamaño comúnmente utilizado de la viga H soldada/ haz de haz/ h en la industria de la estructura de acero:

A) Altura  de la red  de haz H : este tamaño varía de 200 mm ~ 1,500 mm (más del 50%), o hasta 1,800 mm/ 2,000 mm de altura;

B) H VIDA  H ADHO : tiene 2 tipos de alcance: (150 mm ~ 750 mm) / (200 mm ~ 800 mm);

c)  Espesor : para la dirección vertical de la web, está en el rango de 6 mm ~ 32 mm;

                      Para la dirección horizontal de la brida, está en un rango de 6 mm ~ 40 mm;

d) Todos estos se agrupan en la categoría de 'tamaño estándar ', que se encuentran dentro del rango de especificación de la pieza de trabajo de los modelos PhJ15 ~ 20/ ZHJ15 ~ 20 3 en 1 a través de la máquina soldadora de haz;

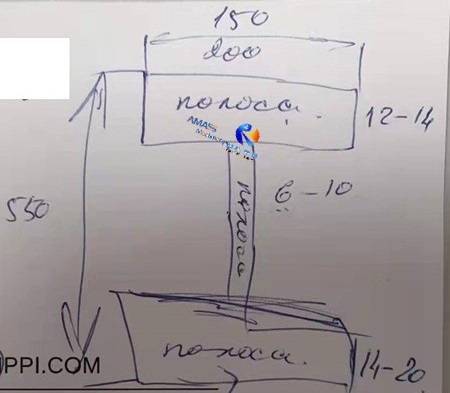

2) La demanda del cliente en el tamaño especial H de tamaño H:  por otro lado, la diversidad en los proyectos de estructura de acero requiere cierta cantidad de vigas de tamaño H de tamaño especial, generalmente de tamaño más pequeño.  Desde el año 2021, Wuxi Jack ha recibido numerosos casos de dicha demanda de clientes extranjeros ubicados en Rusia/ países africanos, que se esperan productos terminados de haz/ I de ultra luz de servicio H se esperan productos terminados de la máquina integral de haz de 3 en 1 ih. Uno de los ejemplos, vea la foto adjunta 2, un dibujo a mano en la ilustración de la pieza de trabajo de haz de H de un cliente ruso:

La demanda de los clientes rusos sobre la pequeña viga H, se producirá a partir del modelo ZHJ10 : ( Fig.1 )

3) Los puntos comunes de las piezas de trabajo especiales terminadas de la máquina de fabricación de haz de 3 en 1 h:

Esto se puede generalizar como:

a) El tamaño de la pieza de trabajo se reduce de la norma a la mitad o incluso un tercio del  soldador de haz vertical I original :

- El max. La altura de la red de haz H es de 550 mm ~ 1000 mm;

- El max. El grosor de la brida del haz H y la red están en el rango de 10 ~ 20 mm, y a veces aparecen 5 ~ 6 mm, que está más allá del límite inferior de la sierra (soldadura por arco sumergido);

b) Modo de soldadura: en consecuencia, estos cambios en el tamaño de la pieza de trabajo traen desafíos en el modo de soldadura de sierra y diseño en ZHJ y PhJ Series 3 en 1 I Máquina: A diferencia del modo de soldadura de sierra convencional, aquí en este pequeño modelo ZHJ10, se aplica soldadura por cogma ₂ , que es más adecuada en la soldadura de los placas de espesor pequeño: los placas de espesor:::

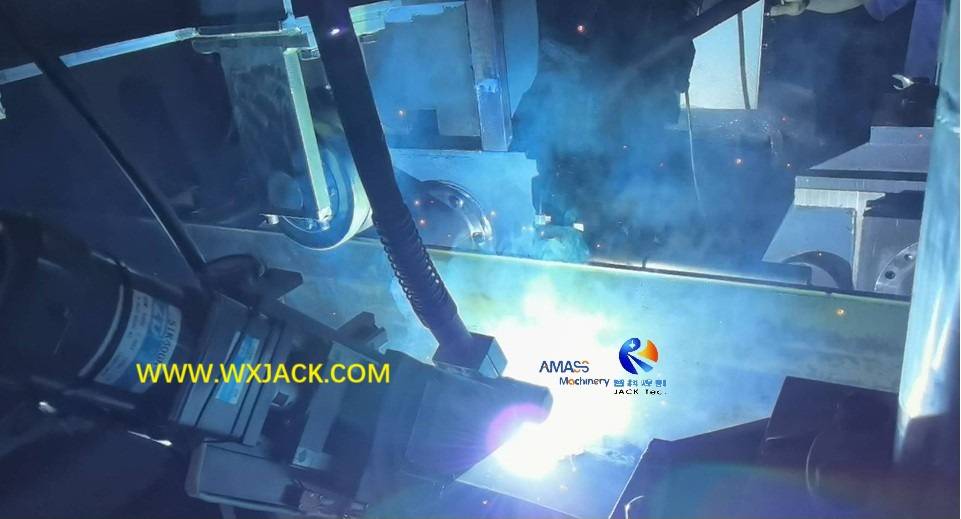

CO ₂ GMAW  Soldadura en Wuxi Jack ZHJ10 Modelo  3 en 1 h Machina de soldadura de haz: ( Fig.2 )

2.  Wuxi Jack Tamaño especial ZHJ10 Función integral IH Máquina de soldadura de haz:

1) Diseño de la máquina:  la reducción en la pieza de trabajo H haz no es igual a la reducción de la misma escala en estas máquinas, uno . de los problemas es la capacidad de enderezamiento que se debe reconsiderar. Como sabemos, en el tamaño estándar PHJ y ZHJ Trae a través de la máquina del soldador de haz 3 en 1, hay una regla general, que proporciona datos empíricos sobre la relación entre el ancho y el grosor de la brida que se puede enderezar. Para obtener detalles, verifique la sección del producto de la máquina de soldadura de haz de haz de sierra de sierra h de modelo ZHJ15 ; Para una pieza de trabajo de tamaño especial, esta condición de estrés debe calcularse/ analizar/ validar nuevamente. A continuación se muestra la fecha de sugerencia que damos en función de eso (para la resistencia a la tracción σb≈ 400MPA):

2) El lecho base  mecánico de la función integral IH Machina de soldadura de haz , que es la mesa de trabajo para el área de trabajo central de la máquina, debe mantenerse de la misma manera, sin importar cuán pequeña sea el tamaño de la pieza de trabajo, porque las celdas de trabajo de ensamblar/ soldar/ alisarse deberían tener suficiente grado de adaptabilidad. Verifique la foto 3 ^{rd adjunta} , no hay diferencia entre la máquina de haz de tamaño pequeño y estándar de 3 en 1 h a este respecto;

3) Por otro lado, el pórtico superior  mecánico de la máquina 3 en 1, que atiende la altura de la pieza de trabajo, debe ajustarse en consecuencia, como se muestra en la foto 4 de la 4ª ^, es obvio más corto que la de la máquina de fabricación de haz de modelo Model H estándar ; Y teniendo en cuenta el ancho estrecho de la brida de la pieza de trabajo, a veces en un tamaño pequeño 3 en 1 máquina de soldador de vigas I vertical, el principal rodillo de presión que tiene el objetivo principal de mantener la pieza de trabajo durante el trabajo, tenía un borde más estrecho en consecuencia;

4) La estructura y el principio de trabajo de la máquina de soldadura de haz de sierra de tamaño pequeño deben mantenerse igual, ya que es la piedra angular de esta máquina:

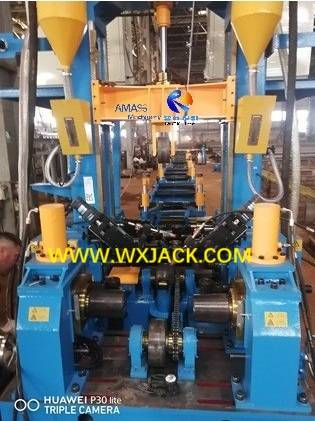

La vista frontal en el marco principal en Wuxi Jack ZHJ10, en la instalación de clientes rusos: el pórtico superior, el lecho base mecánico y la zona de trabajo central del ensamblaje integral/ soldadura/ alisado: ( Fig.3 )

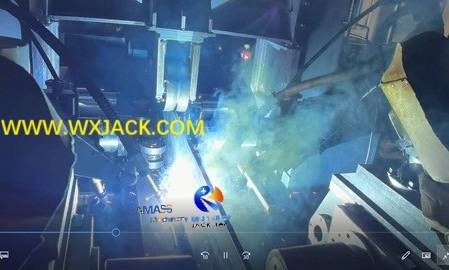

5) Resumiendo, la fotografía 5 ^{de la 5ª adjunta} muestra un conjunto de sastre hecho ZHJ10 Modelo 3 en 1 I Conjunto del haz de soldado enderezado la máquina integral en funcionamiento, soldando una pieza de haz de tamaño H/ haz de tamaño pequeño. Podemos ver que el principal rodillo de prensado en esta máquina es más estrecho que los estándar;

6) La sexta foto ^adjunta muestra la placa de identificación de un conjunto de Wuxi Jack ZHJ10 Modelo de tamaño de viga de tamaño especial que producimos y exportamos a Rusia en julio de 2021. Verifique el video adjunto, en ₂ la soldadura de co -mig/ mag en esta máquina, que se utiliza para soldadura de la pieza de trabajo de 5 ~ 6 mm de espesor.

3. Parámetros técnicos de tamaño de fabricación de haz de tamaño especial ZHJ10 H:
