1. Perspectiva novedosa sobre la máquina de fabricación de haz ZHJ y PHJ 3 en 1 h:

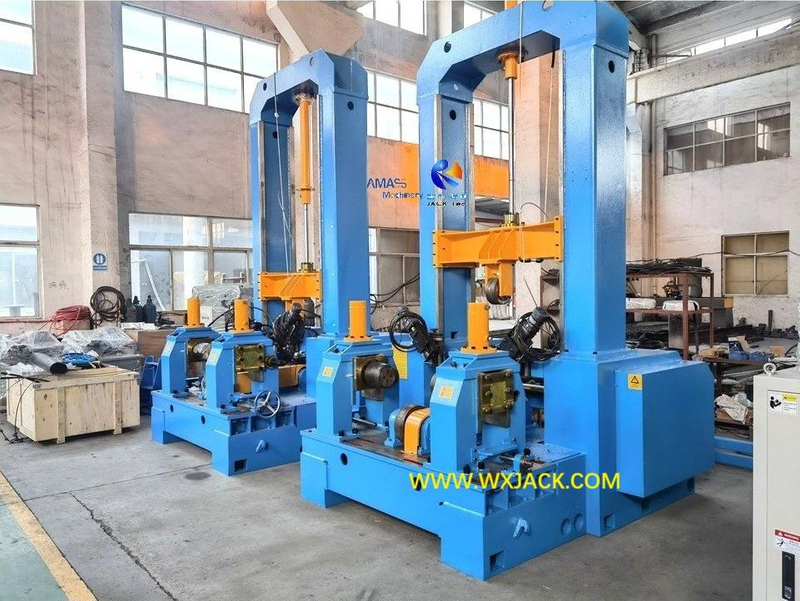

1) Dos conjuntos de cuadros principales mecánicos de ZHJ15 Modelo 3 en 1 mhine estaban parados en una esquina del taller de Wuxi Jack para la demostración,
Sin instalación en I Máquina de fabricación de haz Las unidades de trabajo de:
a) Unidades de función : estación de bomba hidráulica/ placa eléctrica/ fuente de alimentación de sierra;
b) Unidades de soporte de soldadura : tolva de soldadura/ unidad de reciclaje/ alimentador de alambre;
c) Estación operativa : panel de operación/ consola de control de la fuente de alimentación SAW/ colgante pequeño;
2) Esto nos da una perspectiva novedosa sobre las células de trabajo central (ensamblaje/ soldadura/ enderezado) en visión espacial, lo que puede ayudarnos a obtener una mejor comprensión del principio de trabajo de esta potente y versátil 3 en 1 I Máquina de fabricación de haz.
2. Espacio de trabajo central bajo tres sistemas de coordenadas, en la máquina de soldadura de haz automática H de ZHJ y PHJ:

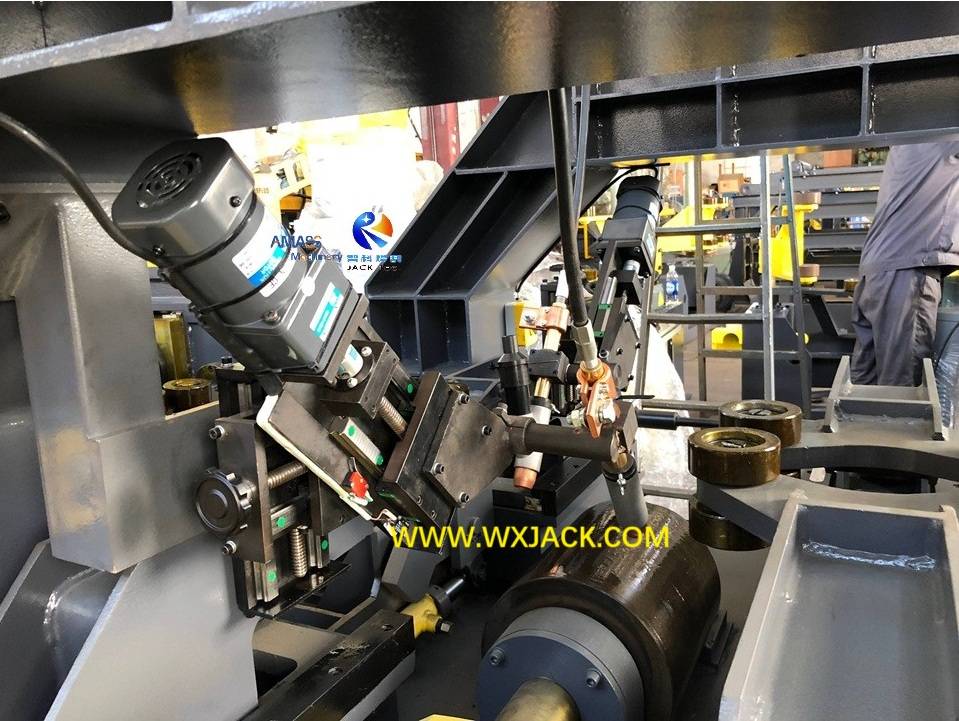

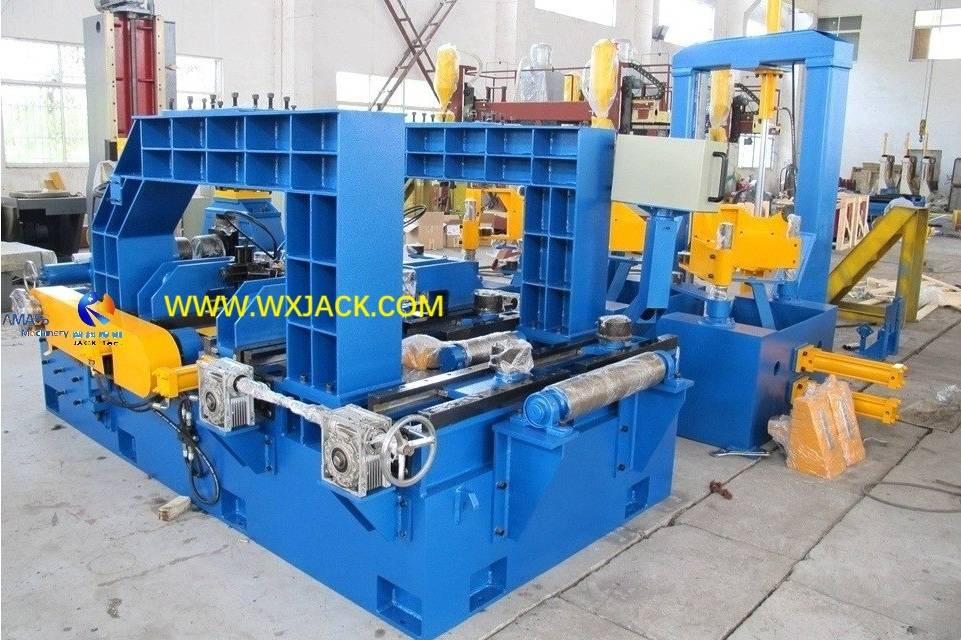

1) Aquí usamos el marco base de la máquina PHJ para explicación. Las fotos adjuntas 2 nd y 3 rd dan un ángulo visual diferente en su espacio de trabajo central (vista lateral versus vista superior delantera), en la etapa de producción diferente (puesta en servicio versus listo para el envío), en el orden de entrega de la máquina de soldadura de haz de sierra integrada PHJ;
2) Tres sistema de coordenadas de 3 en 1 h Máquina de fabricación de haz:
Vamos a ponerlo y observar:
De pie en el punto de entrada del material (el fondo medio en la foto 3 ) , y tómalo como origen de coordenadas. En exactamente la misma orientación que el fotógrafo de la 3 rd ;
Se puede configurar un sistema de tres coordenadas en la máquina de soldadura de haz de sierra H :
a) Haga que el material fluya hacia la unidad hacia la unidad como el lado positivo del eje x . Piense en esto: también es el eje de tiempo de la operación de la máquina;
b) su mano hacia la derecha e izquierda como el lado positivo y negativo del eje Y individualmente;
c) su mano hacia arriba y hacia abajo como el lado positivo y negativo del eje Z individualmente;
3) Posiciones de unidades de trabajo de la máquina de soldadura de haz de 3 en 1 h en el sistema de tres coordenadas:
a) Eje de tiempo de x en 3 en 1 máquina :
i. Los mecanismos de ensamblaje y soldadura de la máquina están en la misma posición de coordenada a lo largo del eje X. Esto significa que el ensamblaje y la soldadura ocurren al mismo tiempo.;
II. La unidad de alisado está en una posición positiva más grande a lo largo del eje x. Entonces, el trabajo enderezado se realiza junto a ensamblar y soldar;
b) Dirección de longitud de la pieza de trabajo del eje Z :
i. La unidad de soldadura de haz H tiene una posición positiva más alta a lo largo del eje Z que la unidad de ensamblaje, de modo que los dos trabajos realizados simultáneos no chocen entre sí en el espacio físico de la máquina;
II. La unidad de ensamblaje del haz H tiene la misma posición con la unidad de alisado a lo largo del eje Z, porque estos dos mecanismos son para hacer y vestir la dirección de la pieza de trabajo, en diferentes puntos;
c) Sección transversal de la pieza de trabajo del eje Z :
Las tres unidades de ensamblaje/ soldadura/ enderezado tienen las mismas posiciones simétricas positivas y negativas a lo largo del eje Y en simetría --- Definitivamente, el eje Y determina el efecto de sección transversal del haz H de haz/ h vile/ h viga en la máquina de la serie ZHJ y PHJ, que debe procesarse en estilo simétrico;
4) Ilustración en una máquina de fabricación de haz de 3 en 1 h:

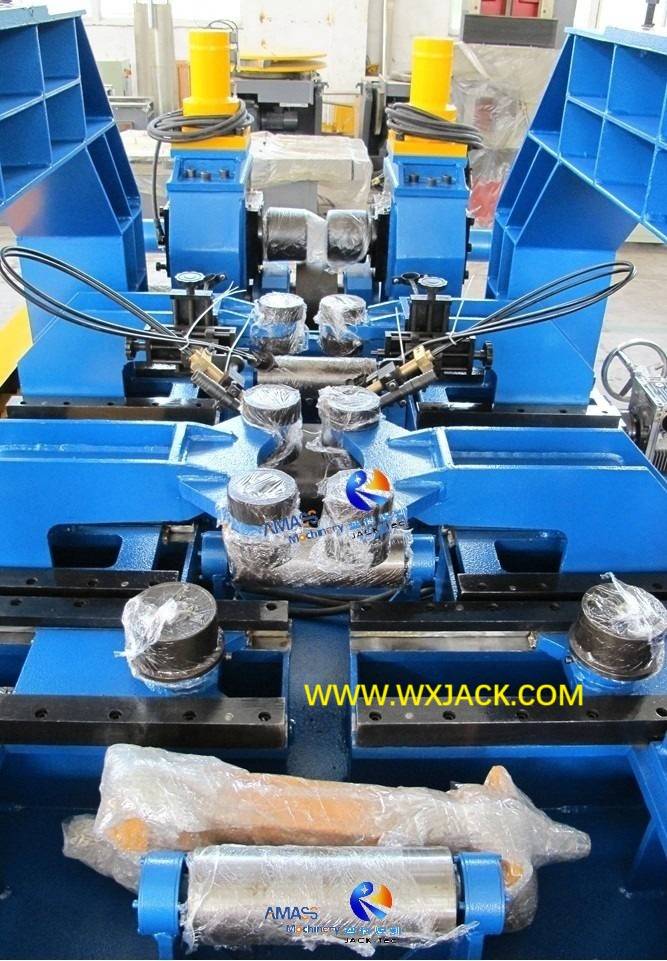

A) La 4ª foto adjunta , con un pedazo de haz de T en la fabricación, proporciona una representación gráfica sobre cómo funciona el ensamblaje y las unidades de soldadura de haz H en colaboración en la máquina. La unidad de alisado está fuera de la pantalla y no se puede ver;

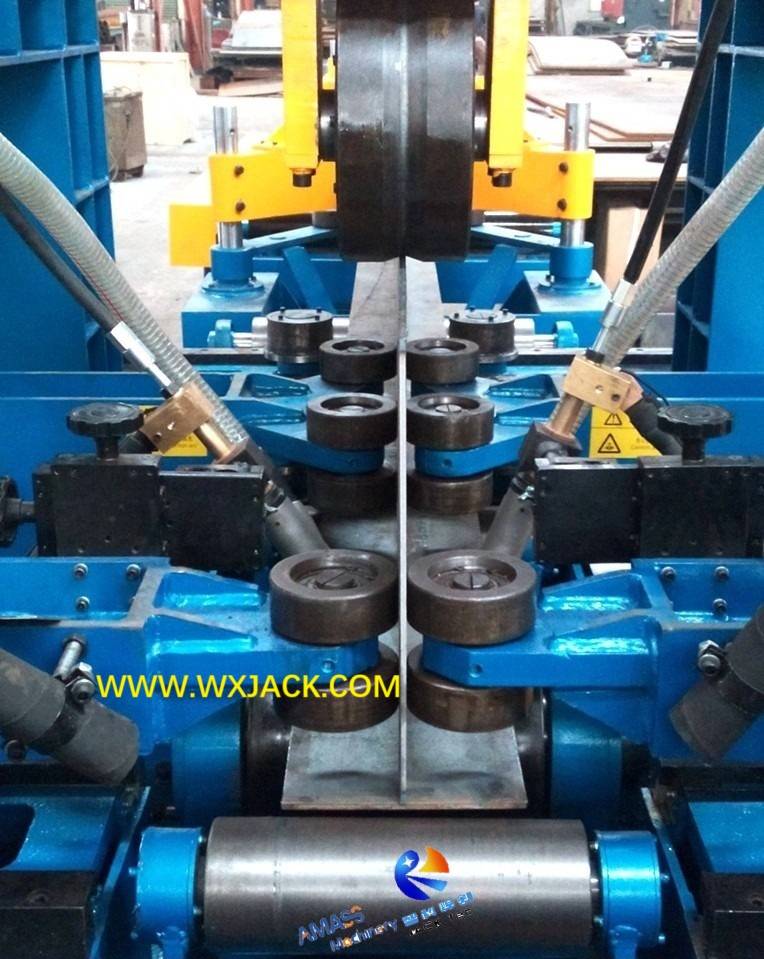

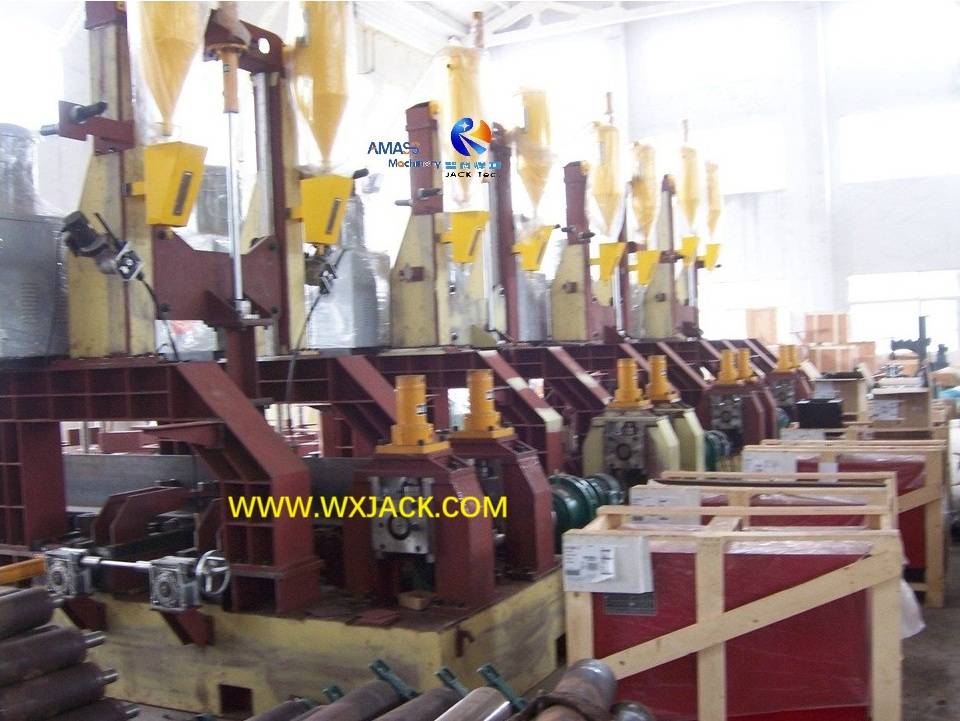

b) Las fotos adjuntas 5 y 6 muestran un estado desmontable (después de la pintura) y el estado de ensamblaje (antes de pintar) del espacio de trabajo central con su pórtico superior respectivamente;
5) Conclusión:
En la máquina sofista y ingeniosa de la máquina ZHJ y PHJ diseñada, las dimensiones/ posiciones de todos los elementos deben considerarse y calcularse cuidadosamente y validar. Operación de unidades de funciones Consulte la sección de producto de PhJ15.
3. Parámetros técnicos de 3 en 1 máquina de fabricación de haz de alta velocidad:
Modelo | ZHJ8015 | ZHJ8018 | ZHJ8020 | Phj15 | Phj18 | Phj20 |
Parámetros técnicos | 3 en 1 Saw H Equipo de soldadura de haz H |
Altura web | 200∼ 1500 mm | 200∼ 1800 mm | 200∼ 2000 mm | 200∼ 1500 mm | 200∼ 1800 mm | 200∼2000 mm |
Espesor web | 5∼ 30 mm | 6∼ 32 mm |
Ancho de brida | 150∼ 750 mm | 200∼ 800 mm |
Espesor de la brida | 6∼ 40 mm |
Longitud de la pieza de trabajo | 3000∼ 15000 mm (a la demanda del cliente) |
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm |
Velocidad unificada del ensamblaje, soldadura Enderezado | 200∼ 1200 mm/min. （Continuo y sin pasos） |
Modo de soldadura | Sierra de arco o arco gemelo en una posición plana de filete |
Pieza de trabajo | Sección transversal simétrica y asimétrica de la soldadura H Viga/ Vigón/ Vigón T |
Transportador de entrada y salida | 10 ~ 11 m de longitud en 3 segmentos cada uno; Un tipo de conducción, los otros dos de tipo más ideador; La longitud estándar del transportador de entrada tiene tres segmentos de manipuladores; El transportador de salida tiene un segmento de elevación |
Sistema hidráulico | 4.4kw, 4 ~ 8 MPa |
Tamaño de la máquina （L × W × H） | 28m × 4m × 4.6m | 28m × 4m × 4.9m | 28m × 4m × 5.1m | 28m × 4m × 4.2m | 28m × 4m × 4.5m | 28m × 4m × 4.8m |
