Capacidad de corte múltiple CG4000 Double Drive CNC Plasma Cutting Machine

El significado de 'multi-capacidad' para la máquina de corte de plasma CNC:
1. ¿Por qué el cliente necesita una máquina de corte de plasma de placa CNC?
2.estructura de la máquina de corte de plasma de placa CG4000 CNC
3. Configuración de la máquina de corte de plasma de placa CG4000 CNC:
4. Parámetros técnicos de la máquina de corte de placas CNC de plasma:

Disponibilidad:
Cantidad:

El significado de 'multi-capacidad' para  la máquina de corte de plasma CNC:

Damos el nombre de esta sección de producto 'Capacidad de corte múltiple ', porque en el mínimo para el corte de plasma de plasma de control CNC, tiene numerosos grados de máximo. grosor de corte.  Esto es diferente del corte de llama.



1. ¿Por qué el cliente necesita una máquina de corte de plasma de placa CNC?

La máquina de corte de plasma CNC y la máquina de corte de llama CNC dedican en diferentes divergentes de la aplicación:

1) Materiales de corte de oxígeno: el corte de llama es bueno para cortar el acero al carbono de grosor medio y grande;

2)  Materiales de corte de lásma P : mientras que el corte de plasma se especializa en una placa de metal delgada y media. Especialmente al cortar el acero inoxidable y la Al (muy rara vez más grueso que 40 mm) para el corte de la forma de la placa, el corte de plasma prevalece sobre el corte de llama por completo;

3)  Características técnicas de  la máquina de corte de plasma CNC versus  la máquina de corte de llama CNC:

 A) Velocidad de trabajo:  para el rango de espesor de la pieza de trabajo de menos de 32 mm, el corte de forma de plasma tiene velocidad de trabajo de tres a cuatro veces mayor que el corte de llama (1600 mm ~ 3000 mm/ min. En corte de plasma en comparación con 500 ~ 800 mm/ min. en corte de llama);

b) Corte de escoria: además, el corte de plasma se ofrece con mucho menos escoria de corte, esto lo convierte en un equipo muy alto para los clientes.


2. Estructura del modelo CNC-CG4000 Máquina de corte de plasma de placa CNC:

1)   Formación:    el corte de plasma de ancho de corte de 4,000 mm se deriva del marco de la máquina de la máquina de cortar pláster CNC Tipo CNC Tipo CNC CNC-CG4000 (el volumen de venta más grande), y se configura con uno o dos conjuntos de fuente de alimentación de plasma en varios modelos;

2)    Máx. Grosor de corte: su capacidad de corte puede ser máxima. 22 mm al máximo. 45 mm de la pieza de trabajo de espesor de metal;

3)  ¿Dónde se encuentra la fuente de alimentación de plasma en la máquina de corte de plasma de placa CNC?

A)  Para la fuente de alimentación de corte de plasma de alto espesor, como el Hypertherm HPR130 estadounidense, debido a su gran tamaño y peso pesado, generalmente se coloca en el suelo junto al marco de la máquina, como se muestra en la segunda foto:

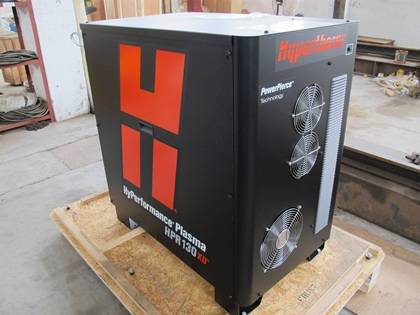

Establecer una fuente de alimentación de plasma de modelo grande en el piso del taller:  ( Fig.1 )

Fig1 Máquina de corte de plasma CNC 47

b)  Para un grosor más pequeño de la fuente de alimentación de corte de plasma, como la American Hypertherm PowerMax 1650, se puede colocar en el haz lateral de la máquina:

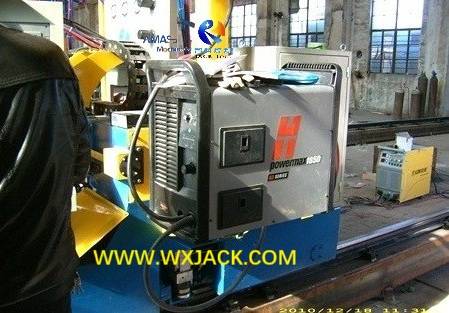

Instalación de la fuente de alimentación de plasma de modelo pequeño en el marco de pórtico de la máquina de corte de plasma CNC: ( Fig.2 )

Fig2 Máquina de corte de plasma CNC 11

3)  En la aplicación menor, la máquina de corte de plasma CNC es tipo de mesa compacta, para cortar una pieza de trabajo de tamaño relativamente pequeño y espesor, especialmente metal no ferroso, como acero inoxidable y Al. Para obtener detalles, verifique la sección del producto de 'Pequeña parte Corte preciso CNC-CG1500 Tabla de modelo Tipo de máquina CNC Plasma Cutting Machine '.

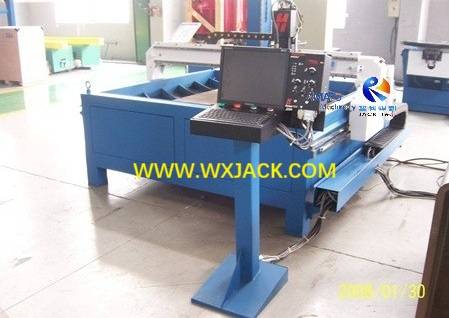

Wuxi Jack Tailor Hecho estructura de mesa fija de alta precisión  Máquina de corte de plasma CNC: ( Fig.3 )

Fig3 Máquina de corte de plasma CNC 17 100_3915


3. Configuración de la máquina de corte de plasma de placa CNC-CG4000 CNC:

1)  Configuración de la antorcha de corte en  la máquina de corte de plasma CNC:

a) A veces el corte de plasma solo tiene una antorcha única de control CNC;

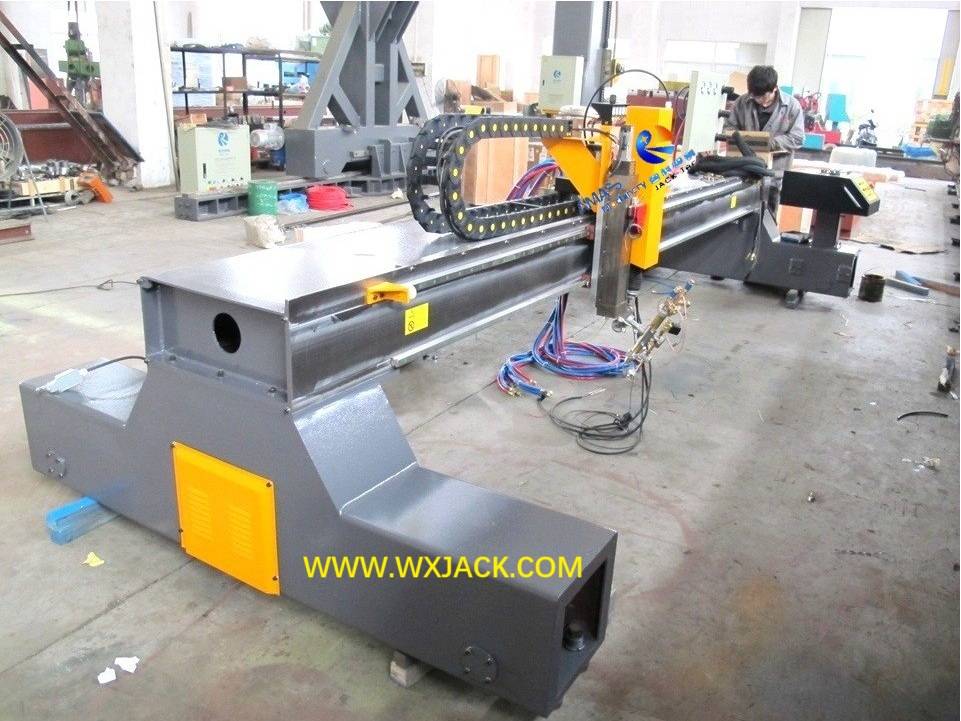

b) A veces está equipado con antorchas de tira de llama, como la máquina que se muestra en la primera y cuarta foto adjunta: en esencia, este es un conjunto de máquina de corte de control CNC de función integrada:

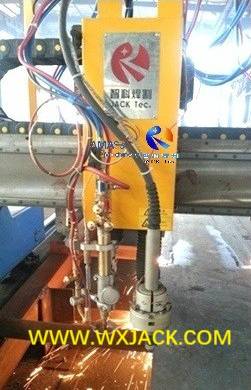

Torca de corte CNC equipada en Wuxi Jack Máquina de corte de plasma CNC: ( Fig.4 )

Fig4 Máquina de corte de plasma CNC 13

2) En uso práctico, la antorcha de corte de plasma generalmente se suministra con controlador de altura de voltaje de arco para su antorcha de corte (verifique la tercera foto). Para su introducción en este importante elemento de función, verifique la sección del producto de ' Máquina de corte de plasma de plasma CNC de plasma y plasma CNC '.

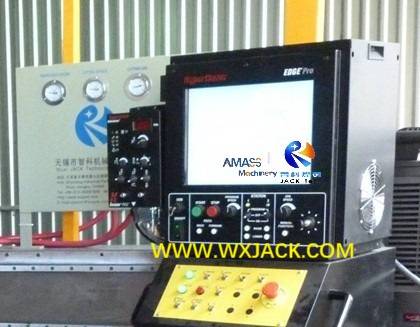

Controlador de altura de antorcha de corte equipado en Wuxi Jack CNC Plasma Máquina de corte: ( Fig.5 )

Fig5 Máquina de corte de plasma CNC 1

3) Factores que afectan el precio de la máquina de cortar plasma CNC Strip Plate -Maching:

a)  Factor de cotización de la máquina:    el precio de la máquina varía en función de la capacidad de corte del grosor que su fuente de alimentación de plasma puede ofrecer: cuanto mayor sea el grosor, mayor será el precio de la máquina;

b)   Cantidad de antorchas de corte de plasma en la máquina de corte de plasma CNC:

i) El segundo factor es, para el corte de plasma, una pieza de antorcha de corte de control CNC se alimenta con un conjunto de fuente de alimentación de plasma;

ii) Entonces, la mayor parte de la máquina para el corte de plasma de control CNC  está equipado con un conjunto de antorcha de corte;

iii) Si es necesario tener dos o más conjuntos de antorcha de corte, el precio de la máquina casi se duplica: básicamente hablando, la cotización de la fuente de alimentación de plasma tiene la mayor participación en el costo total de la máquina;

4)  Marcas de suministro de energía de plasma para elección:     hay varias marcas de fuente de alimentación de plasma para elegir, para  corte de plasma:  desde USA Hypertherm hasta chino Huayuan. En cada una de las marcas, hay varios modelos para seleccionar en función de la capacidad de corte esperada de la máquina de corte de plasma CNC.



4. Parámetros técnicos de la máquina de corte de placas de plasma CNC:

Capacidad múltiple CG4000  Máquina de corte de plasma CNC CG4000 CNC

Corte de ferrocarril

4000 mm

Mínimo a max. Ancho de la pieza de trabajo

80 ~ 3200 mm

Cortando la longitud del ferrocarril

15,000 mm

Max Longitud de la pieza de trabajo

13,000 mm

Conducir para el movimiento de pórtico

Double Servo Drive

(Para un tramo de riel de 5,000 mm y superior debe ser una doble unidad)

Cantidad de antorchas de corte de plasma CNC

La sugerencia es 1 ~ 2 sets

Mínimo a max. Grosor de corte de calidad

0.3/1 mm ~ 22/25/35/45 mm

(Depende de la fuente de alimentación de plasma específica)

Max. Cortando el grosor

40/45/55 /65 mm

 (Depende de la fuente de alimentación de plasma específica)

Mínimo a max. Velocidad de corte

1000 ~ 3000 mm/ min. (Inverso con grosor de corte)
