Resumen en la máquina de cortar plasma de plasma CNC:
1) La máquina de cortar plasma CNC cuenta para la segunda mayor participación de volumen en la familia de productos de la máquina de corte de placa de tira CNC;
2) Esta sección del producto tendrá una introducción general en esta rama de la máquina de corte CNC como grupo integral.
1. Aplicación de la máquina de corte de plasma CNC:
1) Origen:
a) Se desarrolló una máquina de corte de plasma de llama CNC sobre la base del corte de fama de combustible de oxígeno;
b) En otras palabras, para la introducción en la máquina de corte CNC en uso, primero llegó la máquina de corte de llama CNC; Sobre esa base, para satisfacer más demanda del cliente, se produjo una máquina de corte de plasma CNC;
c) Debido a este historial de fondo, en la aplicación práctica, más de la mitad del corte de plasma funcionó en forma de máquina de corte de plasma de llama CNC;
2) Resumen técnico en la máquina de corte de plasma CNC:
a) la estructura principal mecánica (pórtico en movimiento);
b) propósito y aplicación (corte de forma de placa de acero al carbono);
c) Principio de trabajo (la antorcha de corte se mueve en la placa de metal)
Son todos iguales o similares a los de los modelos de corte de llama de combustible de oxígeno.
3) Diferencias entre la máquina de corte de plasma CNC y la máquina de corte de llama CNC:
Principalmente se encuentra en menos de tres aspectos:
a) El corte de corte de concreto y los medios : el corte de plasma utiliza aire comprimido y nitrógeno como gas de corte; Mientras que el corte de llama se adopta con oxígeno y acetileno/ propano como gas de corte;
b) Parámetros del proceso: la segunda diferencia es que la máquina de corte de plasma CNC ofrece un kerf de corte más fino y una mayor velocidad de corte que el corte de llama. De los cuales, un tipo de corte de plasma --- El corte de plasma de plasma fino tiene la finura de corte cerca del corte láser;
c) Materiales de la pieza de trabajo aplicable: la tercera diferencia es que la máquina de corte de plasma CNC puede funcionar tanto en metal ferroso de acero de carbono como metal no ferroso de acero inoxidable y Al;
En resumen y en cierto aspecto, el corte de plasma puede verse como el producto 'Highling End ' en la familia de la máquina de corte de placas de tiras CNC .
2. Estructura y clasificación en la máquina de cortar plasma CNC:
1) MOVIMIENTO MARCO DE PRESENTA: La mayoría de los cortes de plasma también tienen la estructura del pórtico en movimiento. Como referencia, consulte la sección del producto de ' Máquina de modelos de llama de pórtico múltiple de tamaño ':

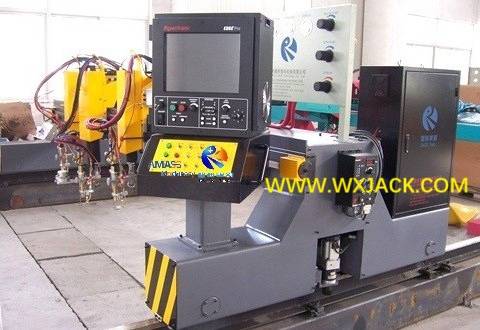

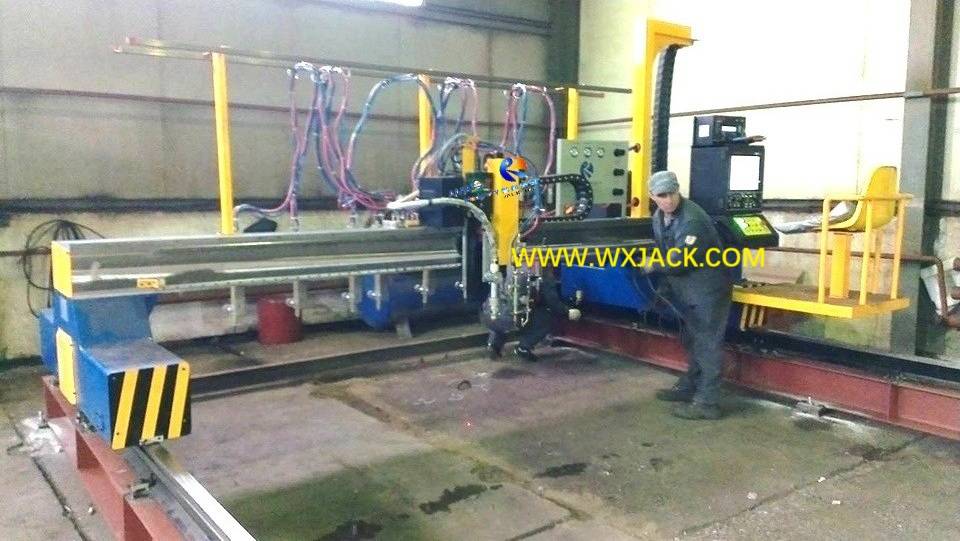

MARCO MECÁNICO MARCO PRINCIPAL DE MÁQUINA WUXI JACK MÁQUINA CNC para cortar plasma: ( fig. 1)
2) Cuerpo mecánico de tabla: además, la máquina de corte de plasma CNC también tiene una estructura de tipo de mesa estacionaria --- para cortar un tamaño pequeño de manera precisa (longitud de metal de la placa de metal menor que 3.000 mm o 5,000 mm) y plataforma de corte submarino --- para cortar placa de metal dentro de una piscina de agua (esto es para el propósito de menos fume generado durante el corte de plasma:::::::::::::::::::

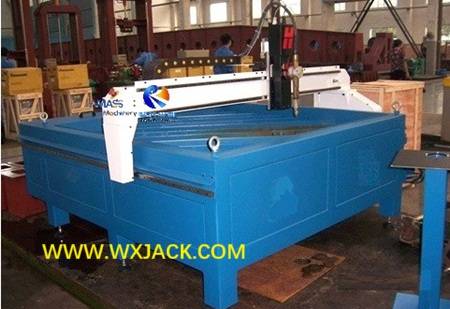

Wuxi Jack CNC-CG1500 Modelo de altura de la tabla de alta precisión Machaca de corte de plasma CNC: ( Fig. 2)

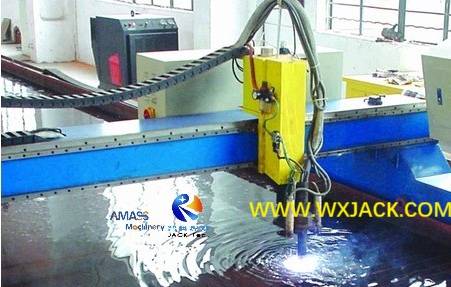

Wuxi Jack Máquina debajo del agua para corte de plasma: ( Fig. 3 )
3) Clasificación adicional en la máquina de cortar plasma CNC:
Entonces, desde el punto de vista de la estructura del marco principal,
a) estructura de haz de pórtico en movimiento de la unidad de motor, (el grupo más grande en términos de uso del volumen);
b) Tipo de estructura de tipo de tabla fija, (clasificando el segundo), generalmente aplicado en un corte de alta precisión de metal no ferroso de tamaño pequeño;
c) Tipo submarino, especial hecho.
3. Configuración/ breve técnico y capacidad de corte de la máquina de corte de plasma CNC:
1) Estilo de trabajo: similar a la máquina de soldadura de sierra y la máquina de fabricación de haz H , el proceso de corte de plasma en la máquina está realizado con fuente de alimentación de plasma subcontratada, en forma de una antorcha de corte controlada con un conjunto de fuente de alimentación de corte de plasma;
2) Especificaciones de trabajo: en la máquina de corte de plasma CNC, el modelo de su fuente de alimentación de plasma equipada varía en términos de capacidad de corte de demanda del cliente (espesor, incluido solo la buena calidad de corte y corte) y se denota en forma de corriente de salida;
3) Capacidad de corte: Actualmente, los suministros de plasma más frecuentes que se utilizarán en el corte de plasma tienen su capacidad de corte cayendo en el rango de: corte de plasma de buena calidad desde Min. 0.3 mm al máximo. 22 mm / 25 mm / 33 mm / 45 mm , con corriente de salida 30a ~ 100a / 120a , 40a ~ 160a / 200a / 400a;
4) Índice de rendimiento: otro índice importante para la máquina de corte de plasma de CNC es el ciclo de trabajo del corte de plasma de plasma (el óptimo es 100%);
5) Cantidad de antorcha de corte de plasma y fuente de alimentación de corte de plasma: para el tipo de móvil de pórtico y la máquina de tipo submarino, la configuración más a menudo es uno o dos conjuntos de antorcha de corte, o en otras palabras, uno o dos conjuntos de fuente de alimentación de plasma;
6) Para la máquina de marco de mesa de trabajo estacionaria, confinada al tamaño de su máquina, generalmente la máquina tiene un conjunto de antorcha de corte;
7) Formularios de aplicación de la máquina de cortar plasma CNC:
a) En la aplicación práctica, la mayoría de los cortes de plasma tienen sus acciones de antorcha de corte de plasma con antorcha de corte de llamas, instaladas en el mismo carro en movimiento;
b) o aún más, esta máquina de corte CNC está equipada con antorchas de corte de tiras o antorchas de corte triple, lo que hace que la máquina de funciones única originales en una máquina de corte de placa de tira CNC de fines múltiples de propósito general;
8) Parámetros técnicos detallados tendremos una lista en el modelo especificado más tarde de cada modelo de la máquina.
