1. La característica de trabajo del posicionador de soldadura giratorio y elevador tipo L serie LBS:
Este Posicionador de soldadura giratorio y elevador tipo L es el primer tipo de mesa giratoria para soldadura con verdadera sensación de elevación:
1) En la sección de productos anterior presentamos Posicionador de soldadura tipo elevación de ajuste manual de estructura de mesa de trabajo única. Dicho equipo de soldadura de tipo elevador se ajusta con pernos de montaje que cambian entre varios grados;

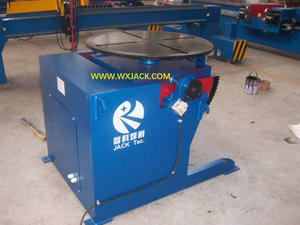

JACK Wuxi Posicionador de soldadura elevador de ajuste manual:(Fig.1)
2) Estilo de elevación en posicionador de soldadura tipo L:
a) A modo de comparación, esta sección del Posicionador de Soldadura Giratorio y Elevador tipo L tiene movimiento vertical de su Mesa Giratoria de Soldadura y de la pieza de trabajo accionada con sistema hidráulico, de manera continua;
b) Lo que significa que la pieza de trabajo puede ubicarse en cualquier punto dentro de su carrera de desplazamiento hacia arriba y hacia abajo. El proceso de elevación es impulsado y gestionado mediante cilindros de aceite, seguros y confiables;
3) A diferencia del motorreductor mecánico, el mecanismo de elevación accionado con sistema hidráulico en este posicionador de soldadura tipo L cuenta con alta potencia y alta confiabilidad para su mesa giratoria de soldadura y su pieza de trabajo. Por favor verifique su boceto de diseño como se muestra a continuación:
Boceto de diseño del posicionador de soldadura elevador tipo L modelo Wuxi JACK LBS: (Fig.2)
2. Campo de aplicación del posicionador de soldadura tipo L giratorio y elevador serie LBS:
1) Industria del cliente: La maquinaria de construcción, la industria de vehículos y la maquinaria de automóviles son varias industrias que ven la mayor aplicación de varios posicionadores de soldadura tipo L, especialmente con función de elevación. Las razones detrás de esto son:
2) Piezas de trabajo aplicables: Estas industrias tienen tecnología de proceso de fabricación involucrada con muchas operaciones de soldadura, especialmente para su WIP --- Trabajo en subconjuntos de proceso;
3) Tecnología de soldadura aplicable para el posicionador de soldadura giratorio y elevador tipo L:
a) La tecnología de soldadura en esta industria generalmente implica demandas complicadas en la orientación de la pieza de trabajo, debido a la estructura de diseño diversificada, el gran tamaño y el gran peso de la pieza de trabajo, lo que requiere levantar, girar y girar su mesa giratoria de soldadura para obtener la posición de soldadura ideal. la pieza de trabajo;
b) En tales condiciones, el posicionador de soldadura tipo L con función de elevación y con diversas capacidades de carga es una herramienta afilada para el cliente;
4) Productividad aplicable: Debido al gran volumen del plan de producción en estas industrias, existe una demanda de realizar operaciones de soldadura en trabajos por lotes. Para ello, este posicionador de soldadura tipo serie L es una herramienta indispensable.
3. Grado de libertad y capacidad en el posicionador de soldadura giratorio y elevador tipo L Serie LBS:
1) Los tres ejes de control: Con la mesa giratoria de soldadura que se mueve hacia arriba y hacia abajo en el eje Z, se gana el tercer grado de libertad para la pieza de trabajo. De esta forma, mediante los tres movimientos de:
a) El brazo L gira en un plano perpendicular infinitamente dentro del rango de 0°~360°: (Fig.3)
b) La rotación infinita de la mesa giratoria de soldadura dentro del rango de 0°~360° está disponible en la plataforma de extensión frontal del brazo en L en todo momento: (Fig.4)
do) El brazo en L se mueve hacia arriba y hacia abajo a lo largo de la columna del posicionador de soldadura elevador tipo L: (Fig.5)
2) Función del posicionador de soldadura giratorio y elevador tipo L:
De esta manera, las costuras de soldadura en piezas de trabajo de cualquier tamaño y formación se pueden gestionar hasta la posición ideal, desde soldadura aérea original, soldadura vertical hasta soldadura de filete de 45° o soldadura plana, mejorando la condición ergonómica del soldador, obteniendo la mejor calidad de soldadura y productividad de el posicionador de soldadura tipo L giratorio y elevador al mismo tiempo.
4. Variedad de posicionadores de soldadura giratorios y elevadores tipo L serie LBS:
1) Capacidad de carga del posicionador de soldadura elevador tipo L:
a) Hay series de accionamientos hidráulicos agrupados con capacidad de carga, desde 1 tonelada, 1,2 toneladas hasta 3 toneladas, 5 toneladas;
b) Aunque en teoría también se pueden diseñar y producir cargas más pesadas de tonelaje de carga, la mayoría cae dentro de la esfera de 1 a 5 toneladas;
2) Sistema de control: Igual que Mesa giratoria de soldadura de dos ejes serie HBTambién hay 2 tipos de control eléctrico: motor de CA ordinario para todas las capacidades de carga (ligero, medio, pesado) y tipo servoaccionamiento de alta precisión para trabajos livianos.
5. Parámetros técnicos del posicionador de soldadura giratorio y elevador tipo L:
1) Seleccionaremos las cuatro especificaciones más utilizadas: 1 tonelada, 1,2 toneladas, 2 toneladas, Posicionador de soldadura giratorio y elevador tipo L de 3 toneladas con tipo de control convencional y tipo de servocontrol, en las siguientes secciones de productos;
2) Parámetro Técnico de cada modelo por favor consulte la sección del producto correspondiente.
