7 eje 3000/12 Máquina de corte de tubería CNC a gran escala a gran escala

A. Singularidad de la máquina de corte de tuberías CNC de plasma de oxi-combustible 3000/12 de alimentación pesada:

1. Aplicación: la máquina de corte de tuberías CNC de llama y plasma de 7 Axis 3000/12  es 'la de la mejor calificación más grande' entre todos los modelos estándar;

2. Características técnicas de la máquina de cortar intersección CNC-CP3000/12 Model Heavy Duty CNC Tipe Intersection:

1) La pieza de trabajo: produce la dimensión más grande de tuberías en términos de diámetro y longitud: diámetro de hasta 3000 mm , longitud de hasta 12 m y espesor de la pared de la tubería de hasta 100 mm;

2) Eje de control CNC: el sistema de control eléctrico de la máquina tiene el complicado 7 eje.

B. Desafío sobre el desarrollo de 7 eje 3000/12 Máquina de corte de intersección de tubería CNC de combustible de combustible de oxígeno pesado :

1. Tecnología de control en el sistema CNC de 7 eje de la máquina de corte de tuberías CNC:

 Es muy sofisticado, que involucra técnicas de última generación en:

1) hardware del circuito integrado de la computadora industrial;

2) Software de programa operativo de control y sistema operativo;

3) estructura mecánica ingeniosa y resistente de la máquina grande;

4) comunicación entre el sistema de corte y el sistema de control;

2. Nuestra fortaleza: hay pocas compañías en la industria china, que tienen una capacidad real en el diseño y la producción de este tipo de máquina de vanguardia en CNC Control Cutting Tuberes de servicio pesado, y Wuxi Jack es la compañía líder en este campo;

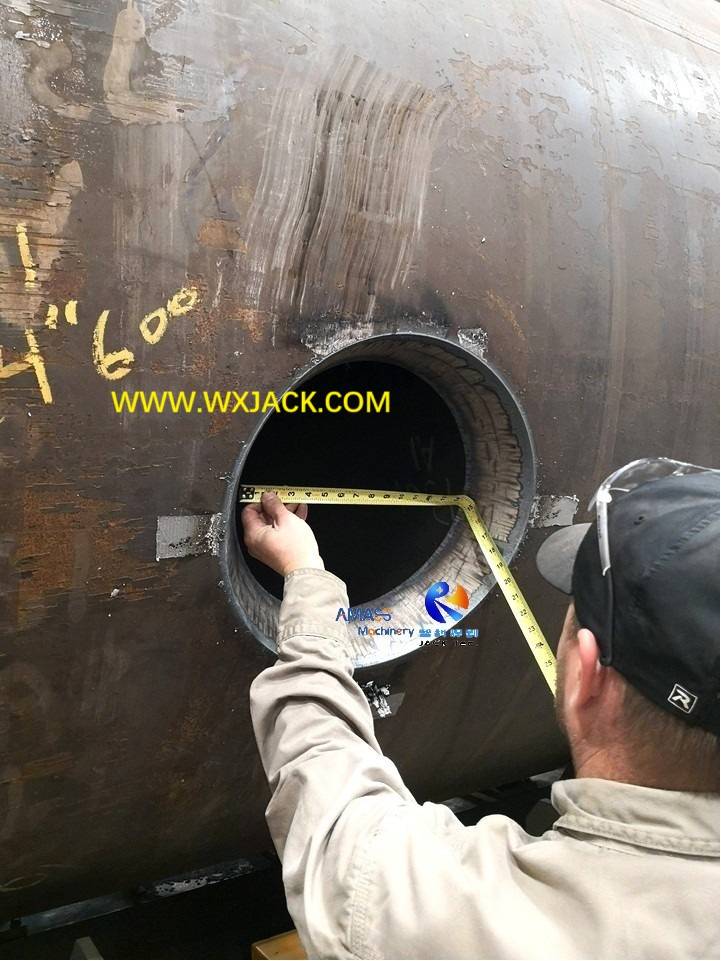

3. Rendimiento comercial:   la última exportación de esta gran máquina modelo de Wuxi Jack fue al final del año 2018, un cliente de las instalaciones de petróleo y gas en Texas USA compró un conjunto de él. Desde entonces, este conjunto de una máquina de servicio pesado 7 Axis 3000/12  funciona en muy buenas condiciones en el sitio del cliente.

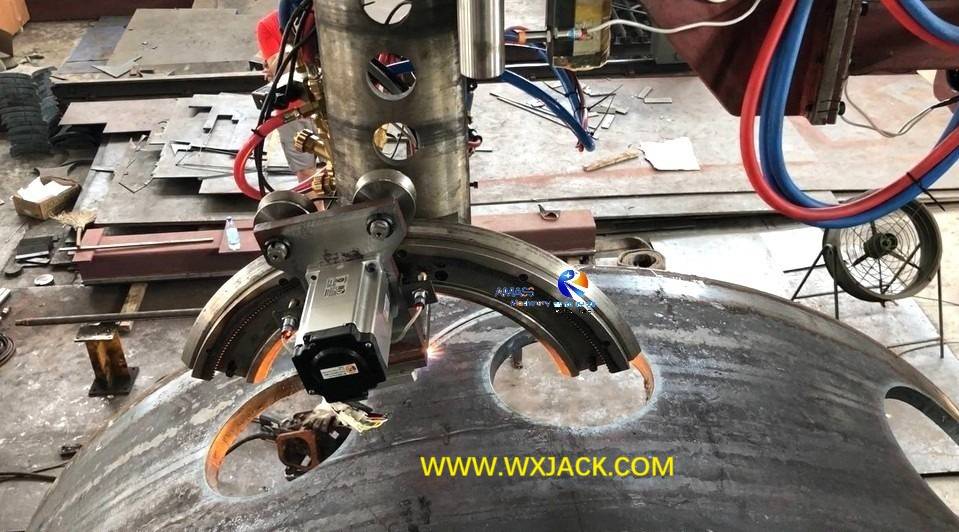

C.  7 eje de CNC en la máquina de corte de intersección de tubería CNC en plasma de combustible de oxígeno pesado :

1. Hemos introducido la definición de 5 eje: x / y / z / a / b eje, su acción de control, en la sección del producto de ' 5 eje 3000/12 modelo de servicio pesado ';

2. El eje V y el eje W en la máquina de corte de tubería CNC 7  del eje :

Sobre la base del eje 5, el eje 2 adicional en el modelo de 7 eje, en comparación con la contraparte en el modelo de 5 eje se refiere a:

1) Movimiento de la antorcha de corte a lo largo de la dirección radial de la tubería:     eje V

2) movimiento de rollos de giro a lo largo de la dirección radial de la tubería:    eje W (para ajustar la distancia de los 2 conjuntos de rodillos);

3. Aquí tomamos nota de que, los rollos de giro para sujetar tuberías, de los cuales funciona el eje W, en la lógica de control de los 7 ejes cnc mcine , funciona en el principio de trabajo similar al lecho del rodillo de soldadura;

4. Bosquejo en el eje V y el eje W de  la tubería CNC Intersectando la máquina de corte:

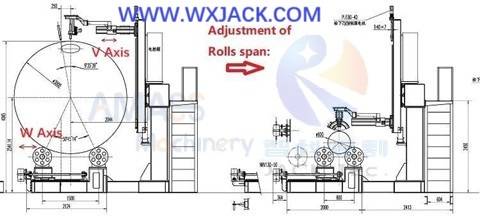

Consulte a continuación boceto, que indica en el eje V y el eje W, en la máquina Wuxi Jack 7 Axis. Está etiquetado con flecha en color rojo para el eje V y W :   ( Fig.1 )

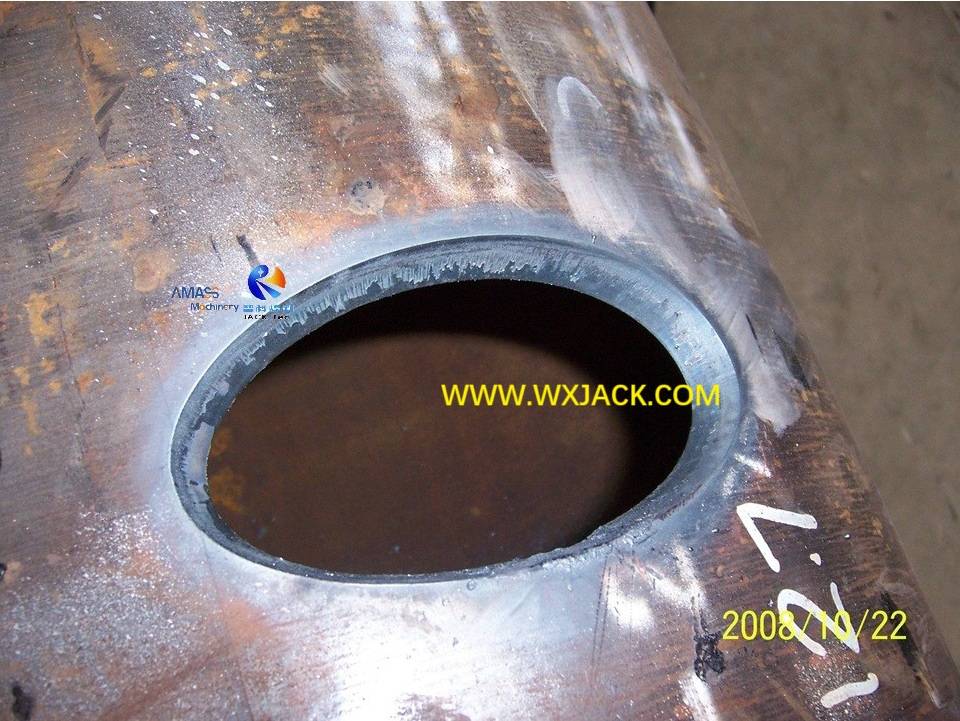

5. Máquina relacionada: al hacer biselado de borde en las tuberías, esta máquina tiene una función similar a la frescura de borde . Mientras tanto, con piezas de trabajo gravadas de placa de acero a tuberías de metal, el sistema de control y el sistema mecánico se vuelven más complicados.

D. Diseño fácil de usar en Wuxi Jack Máquina de corte de tubería CNC de combustible de combustible de oxígeno pesado :

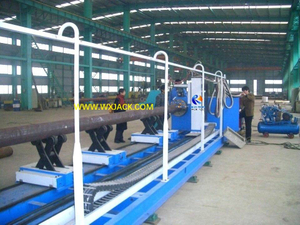

1. Sitio de trabajo de  la máquina de corte de tuberías CNC de servicio pesado:

Con el fin de obtener un funcionamiento conveniente en esta máquina de gran tamaño, como se puede ver desde abajo foto en color púrpura, en la parte posterior del haz horizontal de 10 m de larga larga, hay un pasaje de plataforma superior para caminar del operador, facilitando el monitoreo de la tubería que corta esta maquinaria a gran escala con gran facilidad:

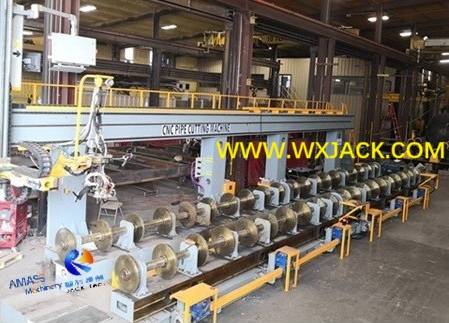

Pasaje aéreo para operación y servicio en una máquina grande: ( Fig.2 )

2. Operación fácil: también, con el propósito de una operación conveniente, al final de la plataforma de paso, se instala una plataforma retráctil y elevadora, de modo que durante el funcionamiento de la llama de combustible de oxígeno y el corte de tubería CNC de plasma, el operador puede caminar sobre la tubería de la pieza de trabajo de gran diámetro, para facilitar la operación de cierre. Consulte el video adjunto para observar.

E. Parámetros técnicos de 7 eje 3000/12 Máquina de intersección de tubería CNC de combustible de combustible de oxígeno de servicio pesado:
