5 ejes de 5 ejes 2000/9 Máquina de corte de tubería CNC de alta eficiencia de alta eficiencia

A. La propiedad de 5 Axis 2000/9 Máquina de corte de tubería CNC de gran escala automática :

1. El modelo de 5 eje 2000/9 es un modelo a menudo utilizado, en la serie CP de la tubería CNC automática de la serie CNC , debido a su tamaño medio de diámetro y longitud para la pieza de trabajo, y su complicación de control de nivel 'intermedia de ' de 5 eje, que puede satisfacer una amplia gama de demanda en el campo de corte de tubería de control CNC;

1)   La foto adjunta 1 ^ST está en esta gran máquina sin tubería;

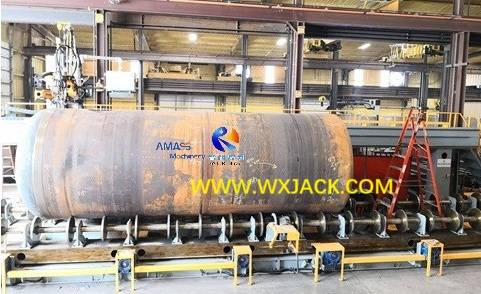

2) Una pieza de tubería de gran diámetro, que se coloca en los rodillos de fricción, soporte de esta máquina de corte de tubería CNC a gran escala:  ( Fig.1 )

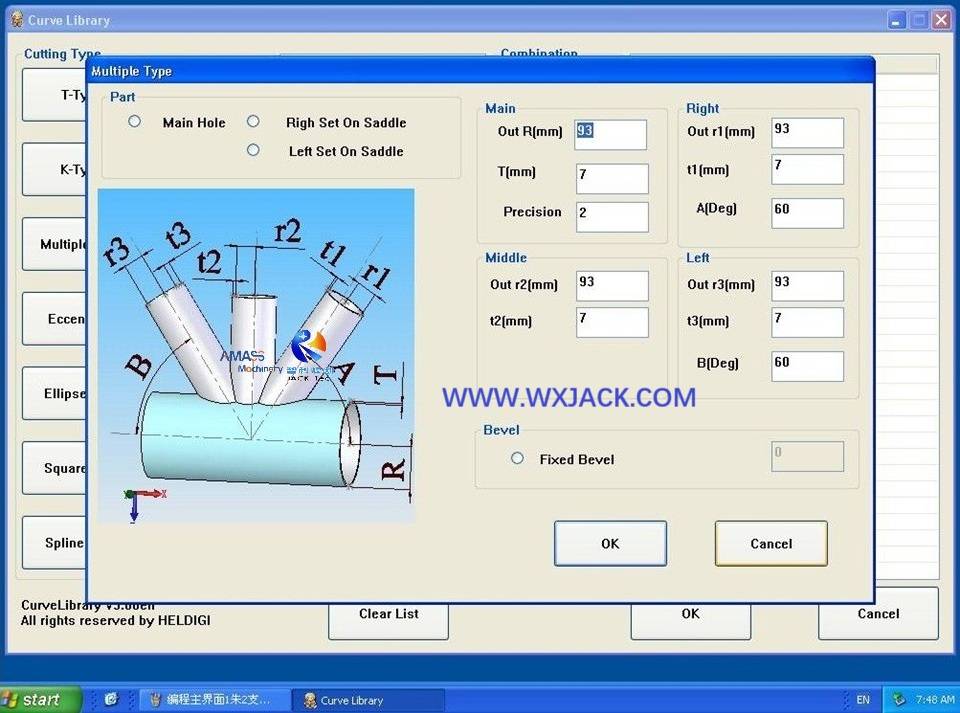

2. Aquí el 5 eje 2000/9 significa que, este equipo automático puede cortar y hacer biselado en tuberías con diámetro de hasta φ2000 mm y longitud 9 m, debajo del eje de control CNC a lo largo de la longitud de la tubería/ radio/ rotación de la tubería/ oscilación longitudinal/ oscilamiento de radio:

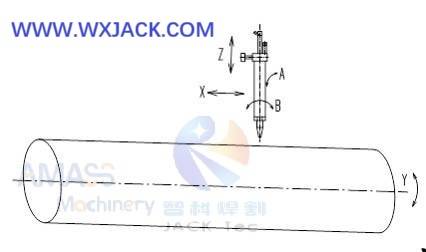

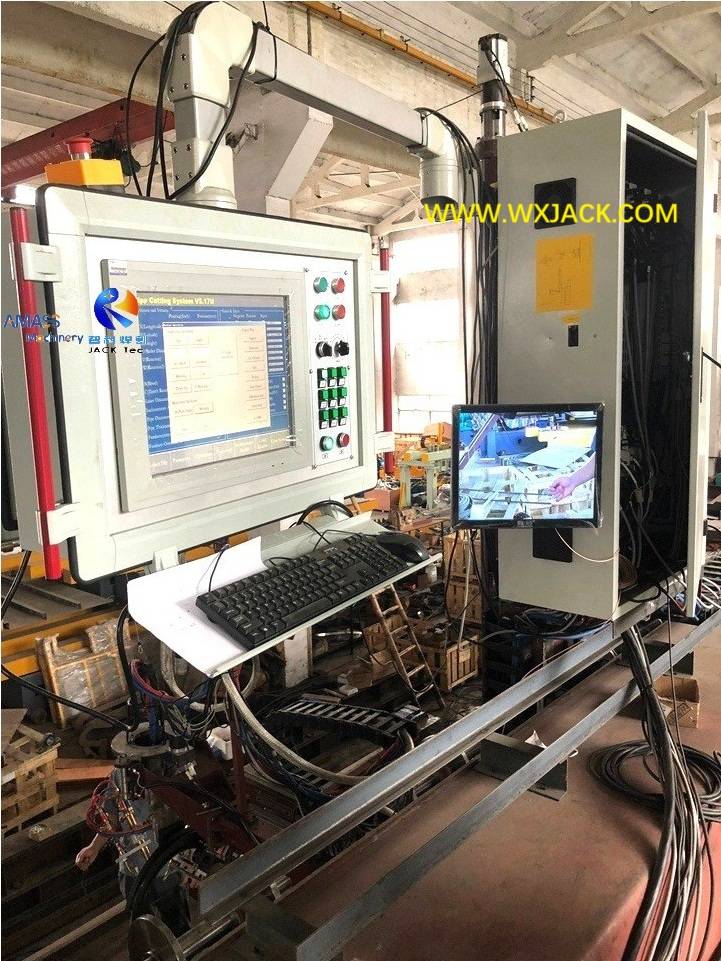

1) La presentación gráfica en el eje 5 en el equipo de corte de tubería CNC automático:  ( Fig.2 )

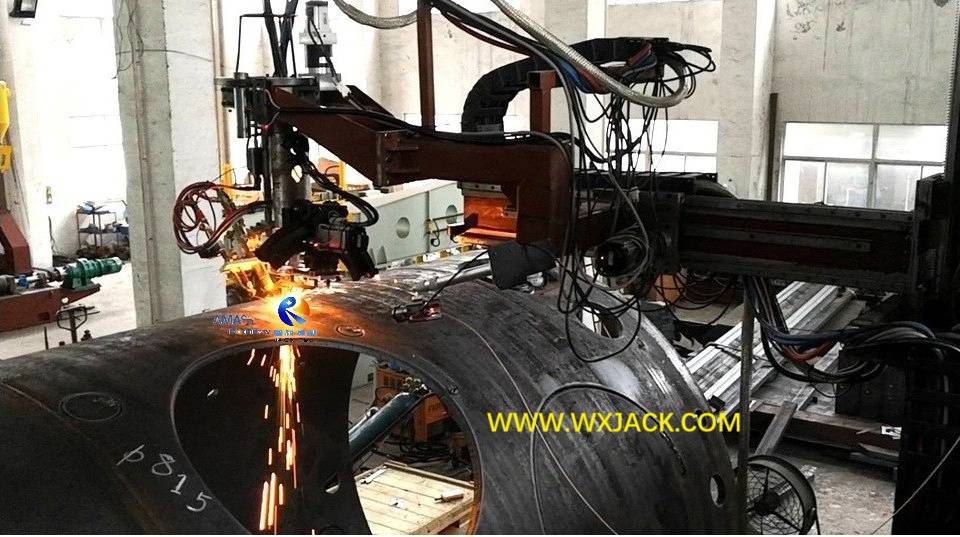

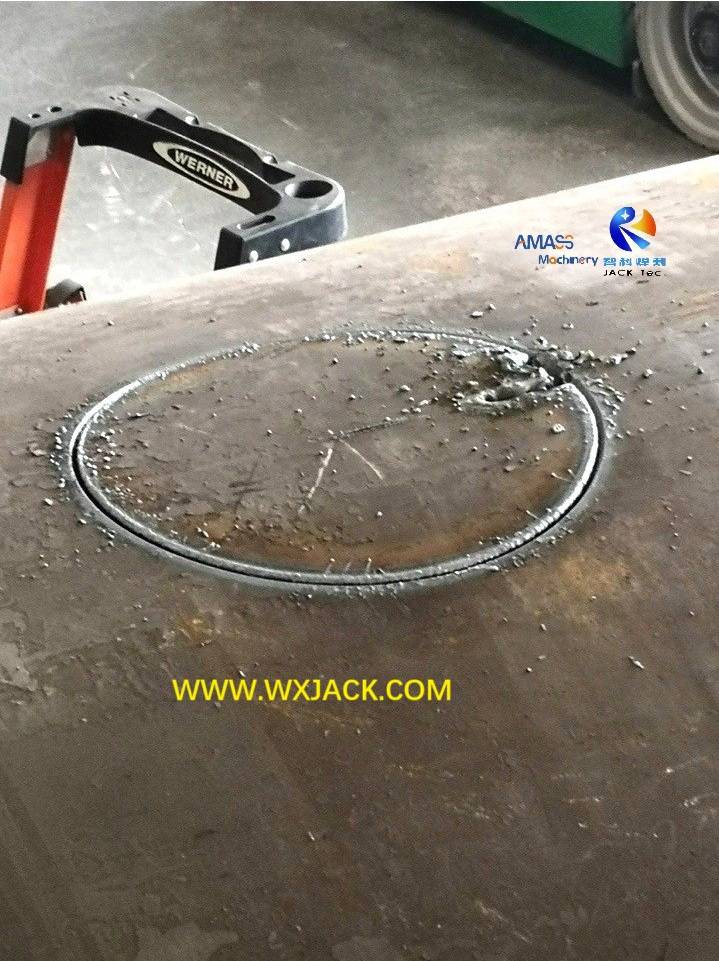

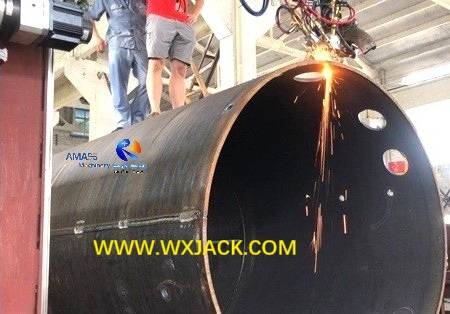

2) El proceso de corte y chaflán en Wuxi Jack automática Máquina de corte de intersección de tubería CNC :  ( Fig.3 )

B. La fricción de soporte de rodillos en φ1400 mm ~ φ3000 mm Máquina de corte de tubería CNC a mediana a gran escala :

1.   Como se explica en el producto de la máquina automática del modelo de 3 ejes 600/9 , la unidad de sujeción de tubería de la pieza de trabajo es diferente entre los modelos para tubería de tamaño pequeño (φ600 mm de diámetro) y modelos para tubería de tamaño medio y grande (φ1400 ~ φ3000 mm de diámetro) :

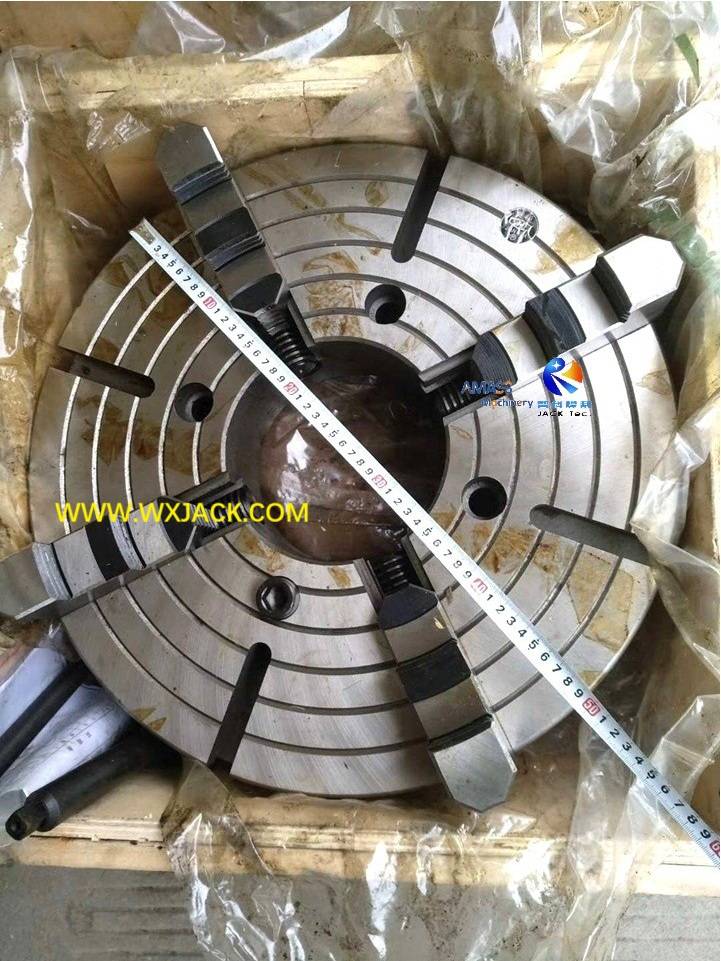

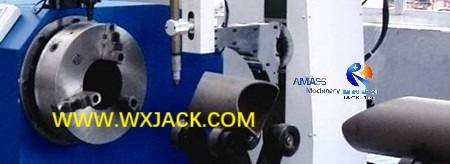

1) La máquina de grado de diámetro pequeño φ600 mm se adopta con 3 accesorios de tipo de chuck de garra:  ( Fig.4 )

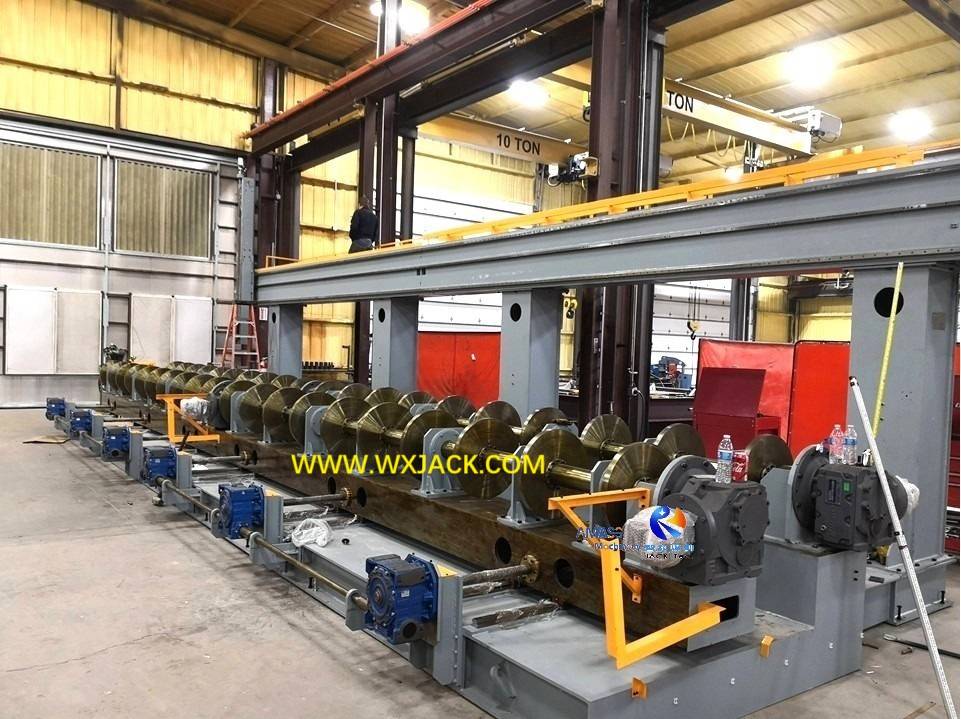

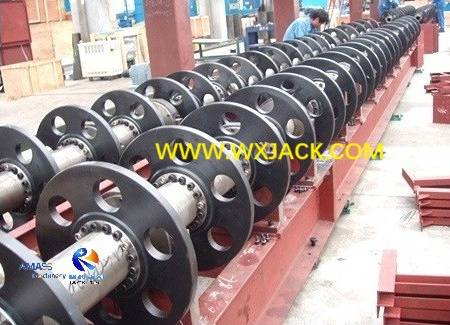

2) La máquina de tubería de tamaño mediano y grande ( φ1400 ~ φ3000 mm de diámetro) Adopta con el tipo de rodillo de fricción:  ( Fig.5 )

2. Para la máquina de corte de intersección de tubería media a grande (φ1400 ~ φ3000 mm) :

La razón por la cual estos modelos  adoptan con el tipo de rodillo de fricción:

1) Pipe Revolve está en la misma velocidad lineal para todos los modelos de máquina de la serie CP;

2) Las tuberías de diámetro medio a grande tienen mucho menos impulso que las tuberías de diámetro pequeño, o más inercia;

3) Por lo tanto, en la máquina de modelos medianos a grandes, el riesgo de la deriva de las tuberías es poco, y no es necesario tener una unidad de sujeción dedicada como 3 Claw Chuck para tuberías pequeñas para asegurar la tubería;

3 .

1) Durante la operación del rango medio a grande (φ1400 ~ φ3000 mm de diámetro) Máquina de la máquina, las tuberías de la pieza de trabajo pueden girar suavemente y de manera estable sin la deriva, mediante la fuerza de fricción entre la tubería y los rodillos de fricción;

2)  La ventaja de la estructura del rodillo de fricción es su facilidad de carga y descarga de tubería en la máquina, lo que puede ahorrar la intensidad de la mano de obra y el tiempo de ciclo de manera justa;

3)  La producción de los rodillos de fricción está hecha de acero #45 a través de un tratamiento térmico especial del enfriamiento, con fuerte fuerza y ​​larga vida. No es necesario reemplazar los rodillos de fricción en condiciones normales, lo que significa la misma vida útil que la máquina  misma.

C. Parámetros técnicos de 5 eje 2000/9 Máquina de corte de tubería CNC a gran escala automática :
