Esquema sobre el uso: PhJ18 Modelo 3 en 1 h El ensamblaje del haz La máquina integral es para hacer haz de h haz (haz) t soldado con altura de la red (pared) inferior a 1800 mm , tanto de la posición de la brida simétrica como asimétrica con respecto a la red. (Ver imagen adjunta): ( Fig.1 )
1. Unidades principales de PhJ18 Modelo 3 en 1 h El conjunto de haz de soldadura endereza la máquina integral:
1) H viga de h viga de h haz 3 en 1 máquina:
a) Sistema de varillas de tracción del accionamiento hidráulico: dependiendo de la longitud de la tabla de rodillos transportadores de entrada, hay 2 ~ 3 conjuntos de manipuladores, que se accionan con cilindros de aceite, y se despliegan a lo largo del transportador de entrada, para llevar a cabo la alineación de la primera etapa (agitada) y la posición de la brida de haz y la red;

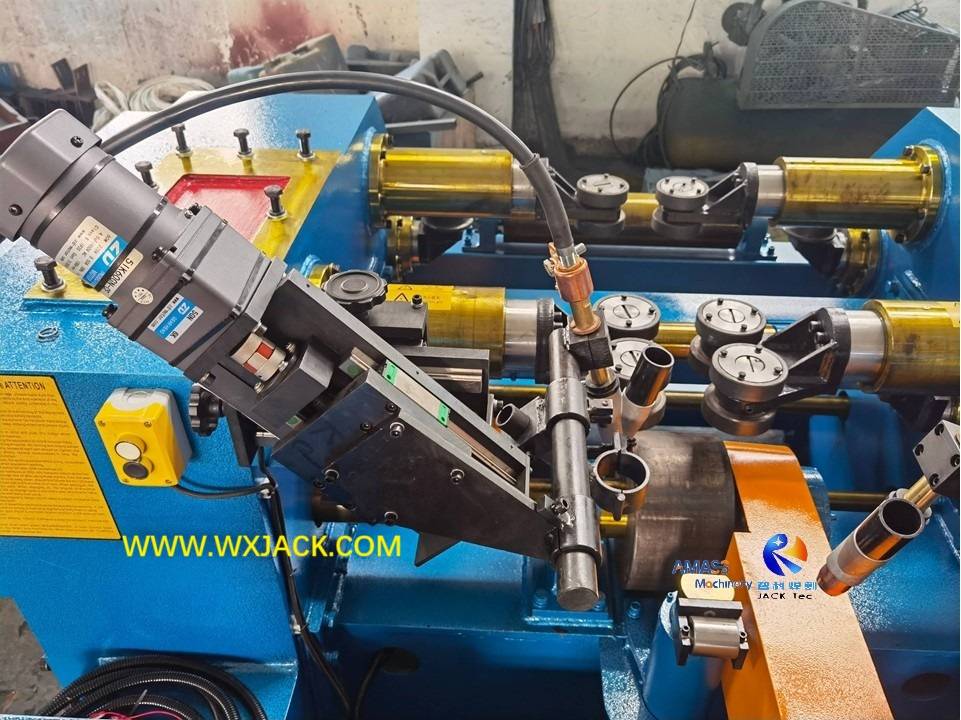

b) Unidad de alineación automática: hay 6 pares de rodillos de alineación web (izquierda y derecha 3 conjuntos cada uno, totalmente 12 piezas de rodillos de alineación web) y 2 conjuntos de rodillos de alineación de brida (arriba e inferior 1 Conjunto cada uno, totalmente 4 piezas de rodillos de alineación de brida) en la unidad de trabajo de esta 3 en 1 H Machine de fabricación de haz, para implementar en el final (preciso) alineación y alineación de la posición de posicionamiento de H Beam y la red (consulte la red de 1 H (consule la red de la red de 1 H, para la implementación de la implementación final (Precise). imagen);
2) H viga de viga de la máquina de soldadura de haz de 3 en 1 h:

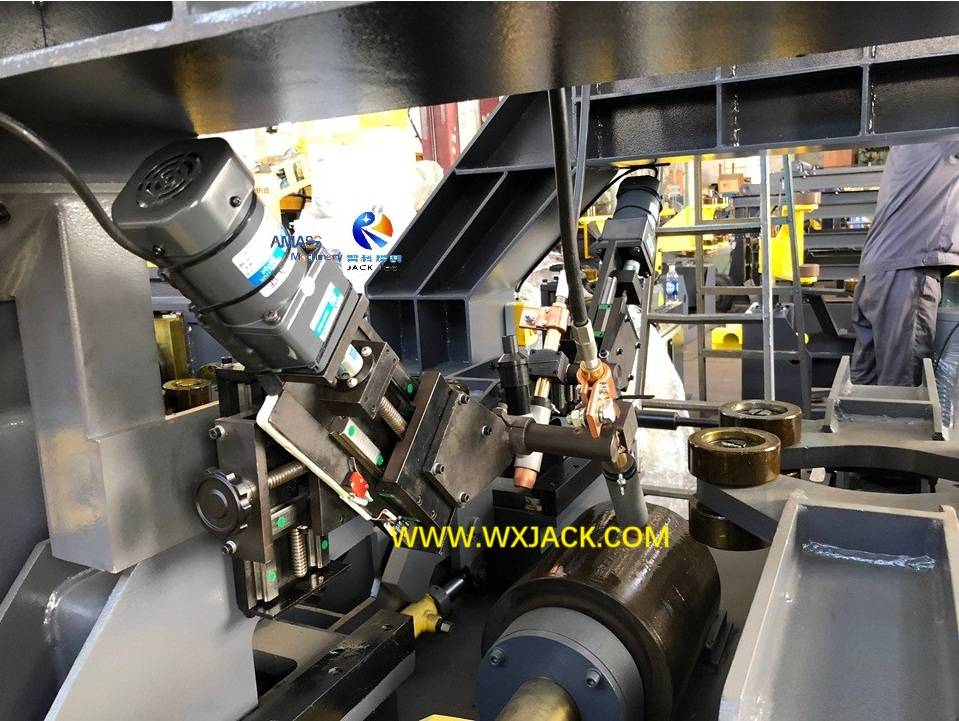

a) Composición del sistema de soldadura: hay 2 conjuntos de fuente de alimentación de soldadura, sistema de recuperación de flujo (solo para sierra), alimentadores de alambre de soldadura en un conjunto de la máquina modelo PhJ18, soldando las 2 piezas de costuras junto con ambos lados del haz H al mismo tiempo;
b) En términos de modo de soldadura , se puede sierra (soldadura por arco sumergido) para fabricar una pieza de trabajo de espesor medio o soldadura de CO blindada por gas 2 para fabricar en haz Hel. La regla general en el umbral es de 12 mm de espesor;
c) Marca del sistema de soldadura: la soldadura de sierra o co -sierra 2 equipada con la máquina tiene varias opciones de marca para elegir: proveedor chino o extranjero;
3) H Viga de haz Unidad de alisado 3 en 1 h Machin de fabricación de haz:
Se está instalando 1 conjunto de unidad de alisado de brida en el lado de salida de salida de la máquina. Es la unidad de cilindro de aceite, enderezando los rodillos que se mueven hacia abajo al estilo, con fuerza fuerte y fácil control;
a) Hay transportadores de entrada y salida de 11 m de longitud respectivamente en el lado entrante y saliente de la máquina;
b) Tanto la entrada como los transportadores tienen tres segmentos de tabla de rodillos. Para el transportador de entrada, un segmento es el tipo de accionamiento del motor, y los otros dos segmentos son el tipo de seguidor; Para el transportador de salida, los dos primeros segmentos son el tipo de accionamiento hidráulico para la función de elevación, para elevar el haz H soldado para su enfriamiento hacia abajo. La 3 tabla de RD segmento es el tipo de seguidor.
2. Parámetros técnicos de PhJ18 Modelo tres en una máquina de soldadura de haz H:
Parámetro técnico | Phj18 automático 3 en 1 H máquina de fabricación de haz H |
Altura web de Beam de haz soldado | 200 ∼ 1800 mm |
Espesor de la red de haz H soldado | 5 ∼ 30 mm |
Ancho de brida de haz de h viga soldada | 200 ∼ 800 mm |
Espesor de brida de haz de h viga soldada | 6 ∼ 40 mm |
Longitud de haz H soldada | 3000 ∼15000 mm |
Modo de soldadura y posición | Sierra, soldadura plana de 0 °, arco único |
Alambre de soldadura | Φ2.5 mm ~ φ4.0 mm Cable sólido |
Saw Welding Flux | SJ101 |
Velocidad del ensamblaje del haz H/ soldadura/ enderezado | 200∼1200 mm/min. （Control del inversor AC） |
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm |
Tamaño total de la máquina （L × W × H） | 28m × 4m × 4.9m |
